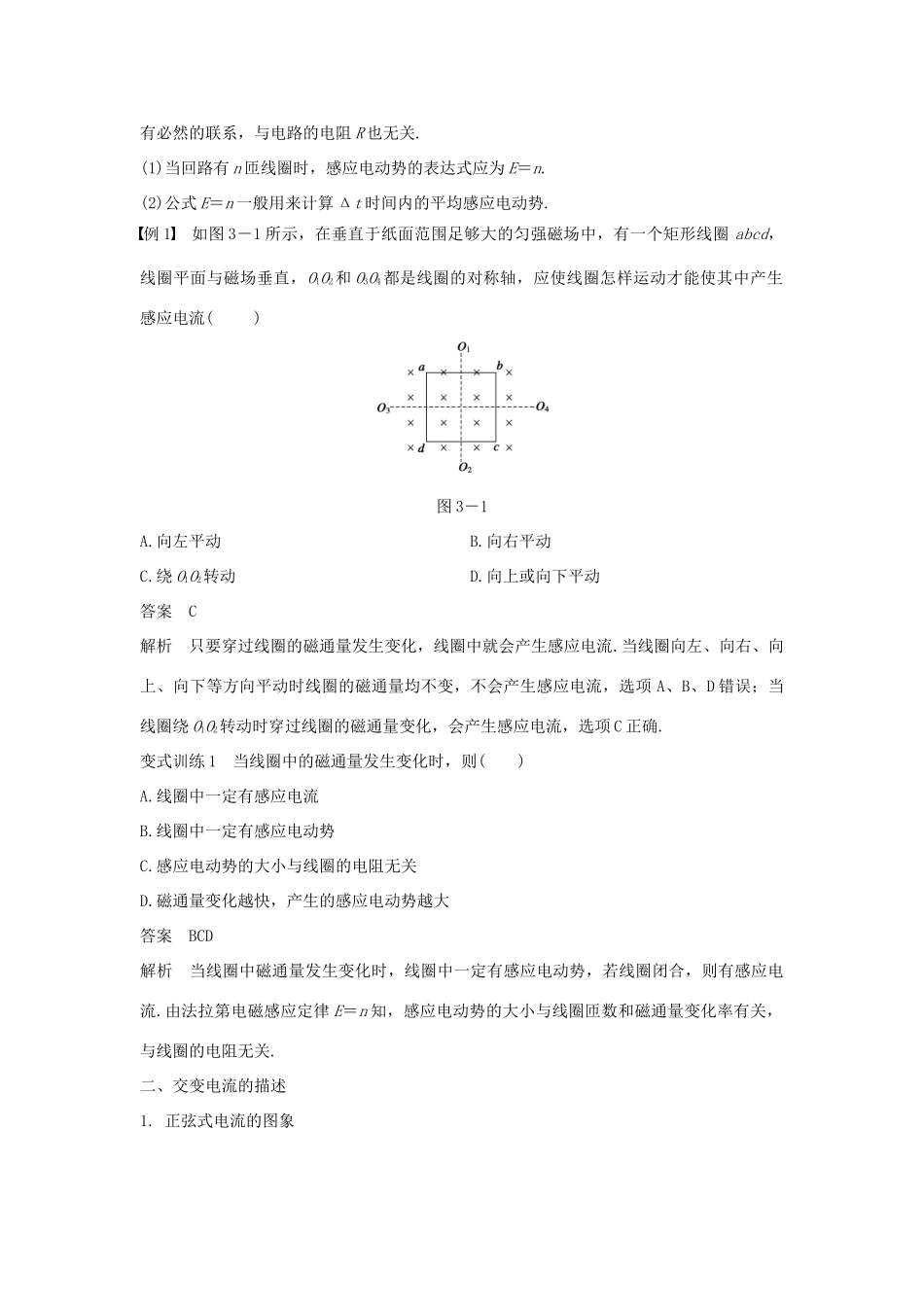

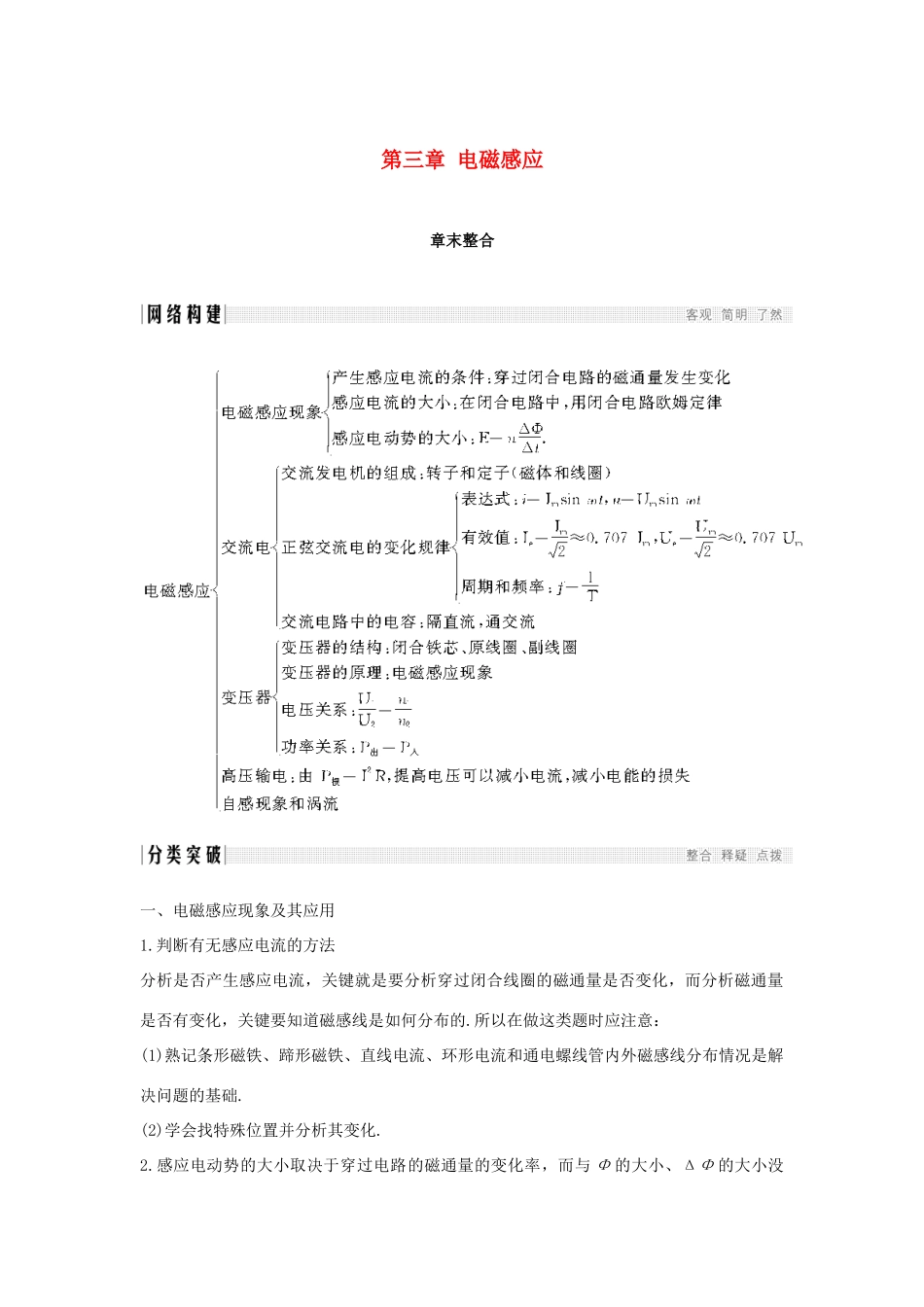

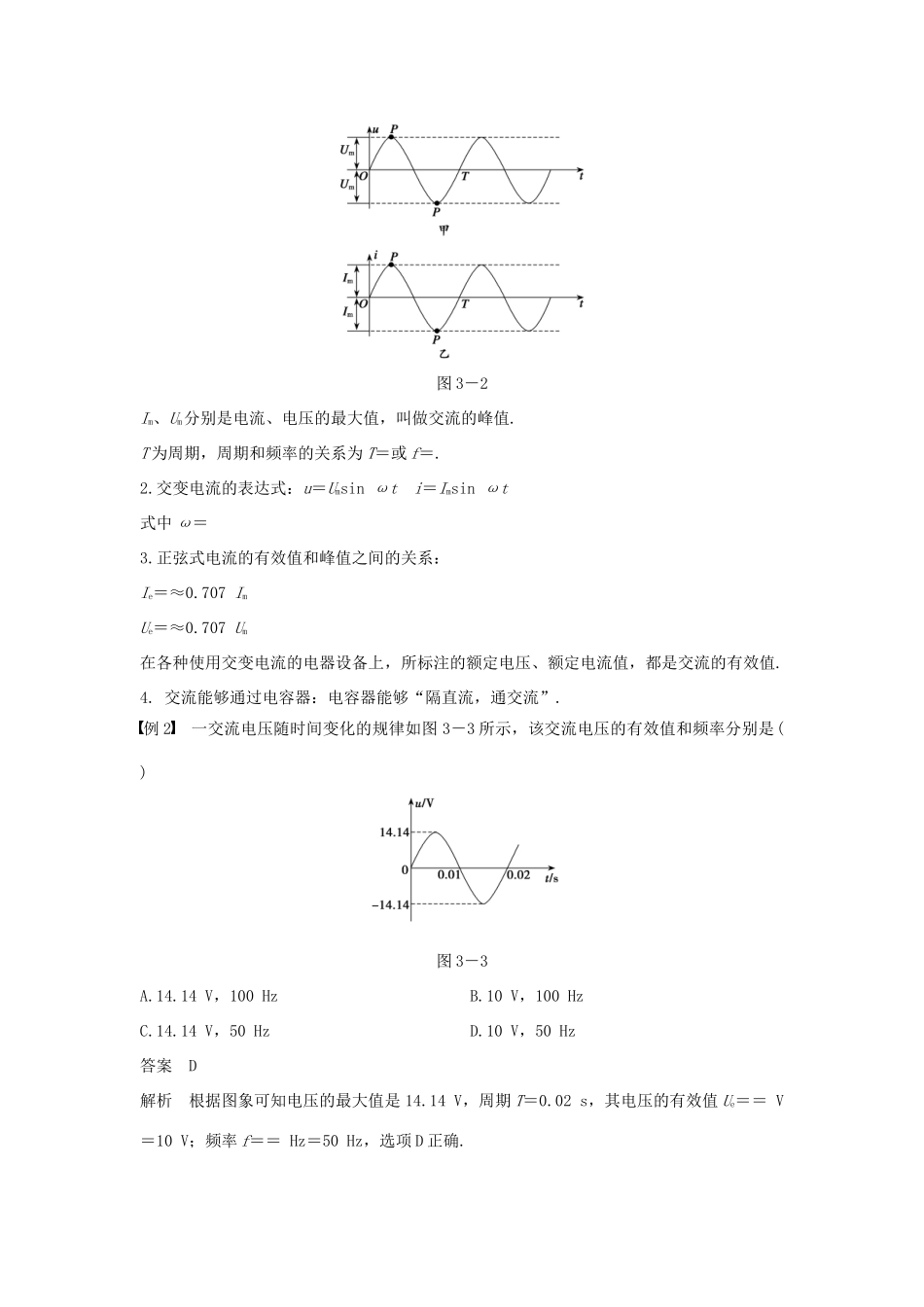

第三章电磁感应章末整合一、电磁感应现象及其应用1.判断有无感应电流的方法分析是否产生感应电流，关键就是要分析穿过闭合线圈的磁通量是否变化，而分析磁通量是否有变化，关键要知道磁感线是如何分布的.所以在做这类题时应注意：(1)熟记条形磁铁、蹄形磁铁、直线电流、环形电流和通电螺线管内外磁感线分布情况是解决问题的基础.(2)学会找特殊位置并分析其变化.2.感应电动势的大小取决于穿过电路的磁通量的变化率，而与Φ的大小、ΔΦ的大小没有必然的联系，与电路的电阻R也无关.(1)当回路有n匝线圈时，感应电动势的表达式应为E＝n.(2)公式E＝n一般用来计算Δt时间内的平均感应电动势.例1如图3－1所示，在垂直于纸面范围足够大的匀强磁场中，有一个矩形线圈abcd，线圈平面与磁场垂直，O1O2和O3O4都是线圈的对称轴，应使线圈怎样运动才能使其中产生感应电流()图3－1A.向左平动B.向右平动C.绕O1O2转动D.向上或向下平动答案C解析只要穿过线圈的磁通量发生变化，线圈中就会产生感应电流.当线圈向左、向右、向上、向下等方向平动时线圈的磁通量均不变，不会产生感应电流，选项A、B、D错误；当线圈绕O1O2转动时穿过线圈的磁通量变化，会产生感应电流，选项C正确.变式训练1当线圈中的磁通量发生变化时，则()A.线圈中一定有感应电流B.线圈中一定有感应电动势C.感应电动势的大小与线圈的电阻无关D.磁通量变化越快，产生的感应电动势越大答案BCD解析当线圈中磁通量发生变化时，线圈中一定有感应电动势，若线圈闭合，则有感应电流.由法拉第电磁感应定律E＝n知，感应电动势的大小与线圈匝数和磁通量变化率有关，与线圈的电阻无关.二、交变电流的描述1.正弦式电流的图象图3－2Im、Um分别是电流、电压的最大值，叫做交流的峰值.T为周期，周期和频率的关系为T＝或f＝.2.交变电流的表达式：u＝Umsinωti＝Imsinωt式中ω＝3.正弦式电流的有效值和峰值之间的关系：Ie＝≈0.707ImUe＝≈0.707Um在各种使用交变电流的电器设备上，所标注的额定电压、额定电流值，都是交流的有效值.4.交流能够通过电容器：电容器能够“隔直流，通交流”.例2一交流电压随时间变化的规律如图3－3所示，该交流电压的有效值和频率分别是()图3－3A.14.14V，100HzB.10V，100HzC.14.14V，50HzD.10V，50Hz答案D解析根据图象可知电压的最大值是14.14V，周期T＝0.02s，其电压的有效值Ue＝＝V＝10V；频率f＝＝Hz＝50Hz，选项D正确.变式训练2如图3－4所示电路，以下结论正确的是()图3－4A.a、b若接直流电，灯泡不亮B.a、b若接直流电，灯泡也可发光C.a、b若接交流电，灯泡发光，灯泡和电容器都有电荷通过D.a、b若接交流电，灯泡发光，电容器中无电荷通过答案AD解析电容器有“通交流，隔直流”的作用，故a、b内接直流电时，灯泡不亮，A正确，B错误；接交流电时，灯泡亮，但电路中电流的形成源于电容器的不断充电、放电，并没有电荷通过电容器，C错误，D正确.三、变压器中的常用关系1.输入电压决定输出电压，＝.2.输出功率决定输入功率，即P入＝P出.例3一输入电压为220V，输出电压为36V的变压器副线圈烧坏，为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈，如图3－5所示，然后将原线圈接到220V交流电源上，测得新绕线圈的端电压为1V，按理想变压器分析，该变压器烧坏前的原、副线圈匝数分别为()图3－5A.1100，36B.1100，180C.2200，180D.2200，360答案B解析由公式＝可知，＝，n1＝1100匝；＝，n2＝180匝.故B正确.变式训练3如图3－6所示是一调压变压器原理图，如将它做升压变压器使用，则()图3－6A.将交流电源接在a、b端，用电器接在c、d端B.将交流电源接在c、d端，用电器接在a、b端C.将交流电源接在a、c端，用电器接在b、d端D.若要进一步升压，应使P逆时针方向旋转答案B解析根据变压器中电压关系＝可知，要升压就必须提高匝数，即要保证输出端的匝数多于输入端的匝数，由此可知电源应接于c、d间.P顺时针转动，原线圈匝数变少，可进一步升压.章末检测(三)一、单项选择题1.有一台使用交变电流的电冰箱上标有额定电压为“220V”字样，这“220V”是指()A.交变电流电压的瞬时值B.交变电流电压的最大...
