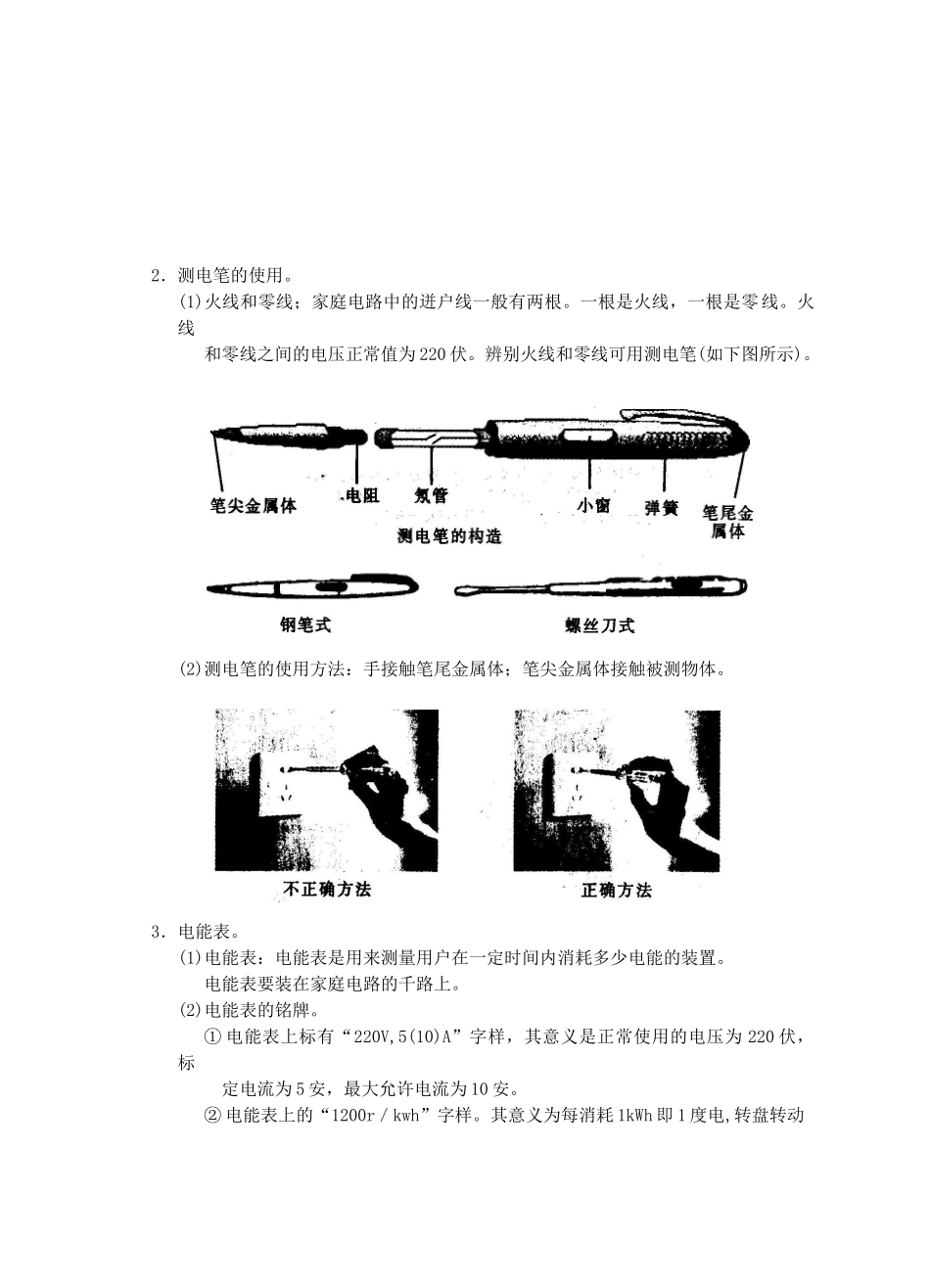

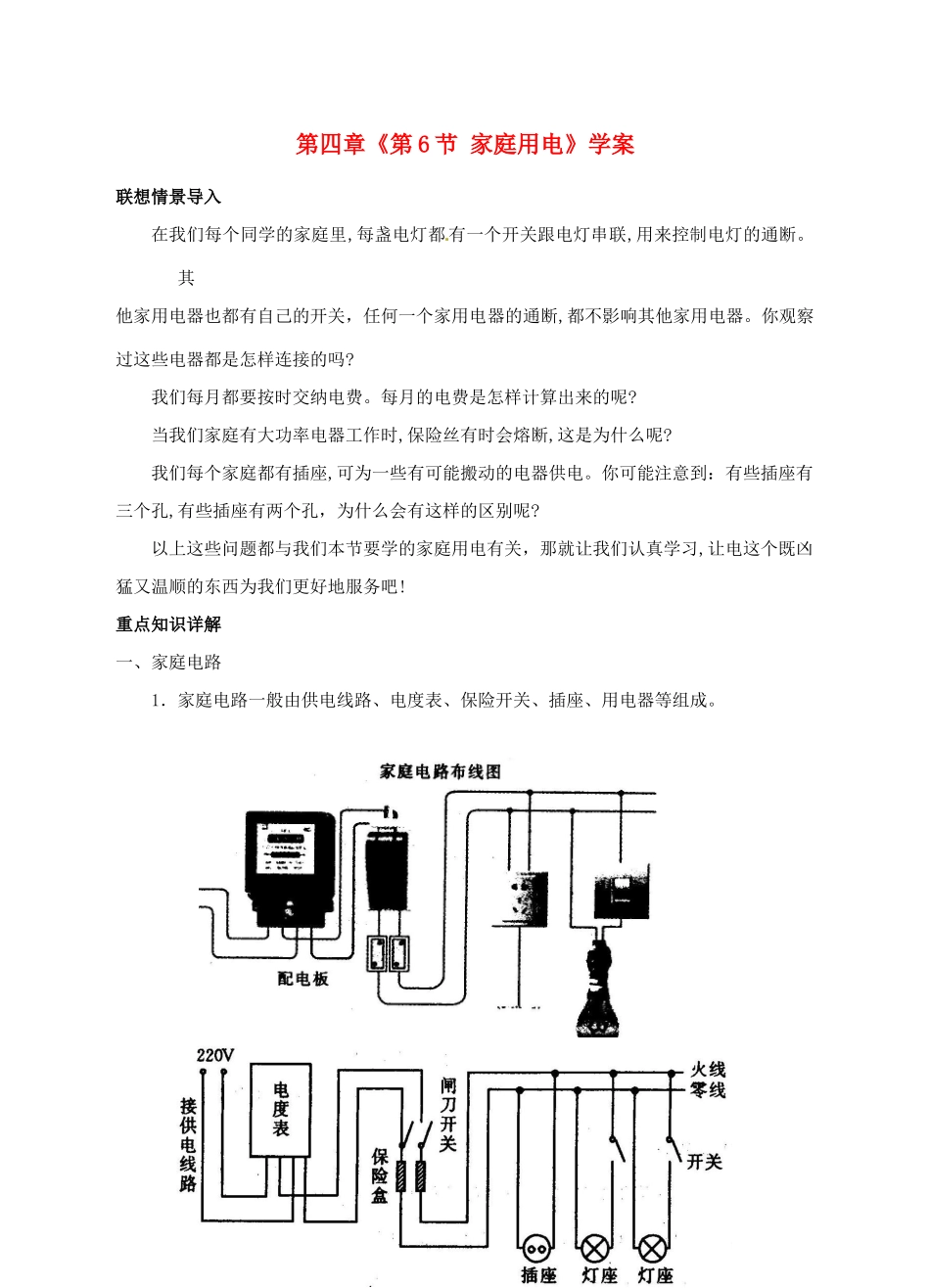

第四章《第6节家庭用电》学案联想情景导入在我们每个同学的家庭里,每盏电灯都有一个开关跟电灯串联,用来控制电灯的通断。其他家用电器也都有自己的开关,任何一个家用电器的通断,都不影响其他家用电器。你观察过这些电器都是怎样连接的吗?我们每月都要按时交纳电费。每月的电费是怎样计算出来的呢?当我们家庭有大功率电器工作时,保险丝有时会熔断,这是为什么呢?我们每个家庭都有插座,可为一些有可能搬动的电器供电。你可能注意到:有些插座有三个孔,有些插座有两个孔,为什么会有这样的区别呢?以上这些问题都与我们本节要学的家庭用电有关,那就让我们认真学习,让电这个既凶猛又温顺的东西为我们更好地服务吧!重点知识详解一、家庭电路1.家庭电路一般由供电线路、电度表、保险开关、插座、用电器等组成。2.测电笔的使用。(1)火线和零线;家庭电路中的迸户线一般有两根。一根是火线,一根是零线。火线和零线之间的电压正常值为220伏。辨别火线和零线可用测电笔(如下图所示)。(2)测电笔的使用方法:手接触笔尾金属体;笔尖金属体接触被测物体。3.电能表。(1)电能表:电能表是用来测量用户在一定时间内消耗多少电能的装置。电能表要装在家庭电路的千路上。(2)电能表的铭牌。①电能表上标有“220V,5(10)A”字样,其意义是正常使用的电压为220伏,标定电流为5安,最大允许电流为10安。②电能表上的“1200r/kwh”字样。其意义为每消耗1kWh即1度电,转盘转动1200转。二、熔断器熔断器一般有封闭管式熔断器和敞开插入式熔断器。内有保险丝。保险盒保险箱1.保险丝的作用:当电流过大时。保险丝自动熔断,从而保护电路。2.保险丝的特点:熔点低,电阻率大的合金金属。3.保险丝选择的标准:保险丝的电流簿于或稍大于电路中正常工作时的电流。4.换保险丝前应断开电路。三、断路器1.断路器:断路器可自动切断电路,从而保护电路。故障排除后,再恢复。一般连接在火线上。2.断路器的工作原理:四、插座插座一般有两孔式和三孔式之分。两孔式插座一孔是火线孔,另一孔是零线孔。使用时只要把两脚插头插入插孔,用电器就可以工作了。三孔式插座除了火线孔和零线孔以外还有一个接地孔。与接地孔相应的那个插头脚接用电器的金属外壳。一旦用电器的绝缘层被破坏,火线与用电器的金属壳接触。金属壳上就有220伏的电压。如果这个用电器没有接地线,当人触及用电器时,电流就会通过人体进入大地。发生触电事故。当火线与用电器的金属外壳接触,而外壳接地时,电流会直接经地线进入大地。这时接触用电器外壳时,就不再有电流流经人体。因此,接地线是用电器的安全线。精典例题解析[例1]一盏台灯的开关是断开的。但某同学把台灯的插头插人插座后,闭合开关,发现家中的保险丝立即熔断,这是因为()A.台灯的功率太大B.开关中出现短路C.台灯插头处短路D.台灯的灯座处接线短路[解析]闭合开关,保险丝立即熔断,说明电路中电流过大。电流过大的原因一般有两个:一是电路中出现短路.二是电路中用电器功率太大。由于台灯功率比较小,不可能因为多一个台灯而使保险丝熔断。所以一定是由于短路造成,如果插头处短路,则当插头插入插座,保险丝就会熔断,不会等闭合台灯开关后才熔断。[答案]D[例2]洗衣机、电冰箱等家用电器都使用如图所示的三孔插座。三孔插座的中间插孔按地,以防止家用电器使用时金属外壳带电。使用三孔插座的好处是()A.更安全B.更方便C.更省电D.更美观[解析]插座有两孔插座和三孔插座。使用三孔插座时。在把用电器的用电部分连入电路的同时,也把用电器的外壳与大地连通。这样本来不该带电的家用电器的外壳即使带了电。也会从接地导线流走,人接触外壳也就没有危险了。[答案]A[例3]在楼梯中间安装电灯,需要在楼梯的上、下两头都能控制它:当上楼梯时,能用下面的开关K1开灯。人上了楼梯以后,能用上面的开关K2关灯;当下楼梯时,能用2。开灯,用K1关灯。如图所示的四个图是用两个单刀双掷开关控制一盏灯的电路,则符合上述照明电路要求的是()[解析]开关应一头与灯泡相连,一头与火线相连。A图中,开关的另一头均与零线相连,不符合安全用电原则。B图中灯不会亮,C图中当K1接2、K2...
