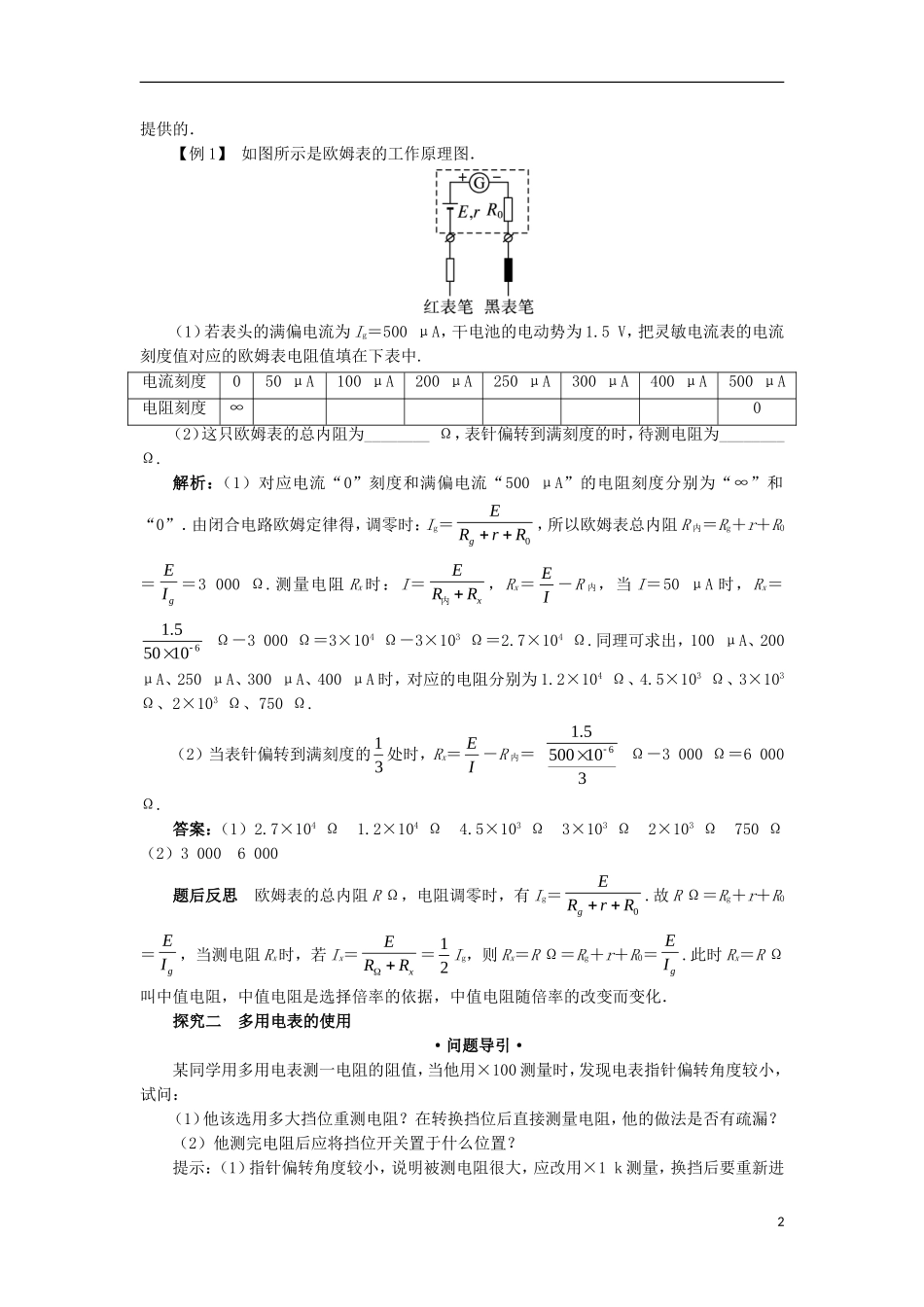

第八节多用表的原理第九节实验：练习使用多用电表课堂探究探究一正确理解欧姆表测电阻的原理·问题导引·如图是某常用欧姆表，请思考：欧姆表的刻度分布具有什么特点？欧姆表的最左边刻度值为何标无穷大？提示：欧姆表的刻度是不均匀的，指针在最左边时，电流为零，说明电阻无穷大，指针在最右边时，电流最大，电阻最小，说明被测电阻为零．·名师精讲·1．欧姆挡测电阻的原理如图所示．欧姆表测量电阻的理论根据是闭合电路欧姆定律，所以通过表头的电流为I＝xgERRRr，Rx与电流I一一对应，故可以将表盘上的电流值改为电阻值，从表盘上直接读出电阻的数值，这样就制成了一个欧姆表．其中，R也叫调零电阻，R＋Rg＋r为欧姆表的内阻．2．刻度标注刻度标注方法标注位置0红、黑表笔相接，调节调零电阻，使指针满偏，被测电阻Rx＝0满偏电流Ig处∞红、黑表笔不接触，表头指针不偏转，被测电阻Rx＝∞电流为零处中值电阻Rx＝r＋R＋Rg刻度盘正中央Rx红黑表笔接Rx，Ix＝()gxErRRR，Rx与Ix一一对应与Rx对应电流Ix处特别提醒（1）欧姆表的刻度不均匀，且由右向左刻度越来越密，要尽可能利用欧姆表的刻度盘的中央部分．（2）流过欧姆表的电流是内部电源提供的，流过电压表、电流表的电流是外电路的电源1提供的．【例1】如图所示是欧姆表的工作原理图．（1）若表头的满偏电流为Ig＝500μA，干电池的电动势为1.5V，把灵敏电流表的电流刻度值对应的欧姆表电阻值填在下表中.电流刻度050μA100μA200μA250μA300μA400μA500μA电阻刻度∞0（2）这只欧姆表的总内阻为________Ω，表针偏转到满刻度的时，待测电阻为________Ω.解析：（1）对应电流“0”刻度和满偏电流“500μA”的电阻刻度分别为“∞”和“0”．由闭合电路欧姆定律得，调零时：Ig＝0gERrR，所以欧姆表总内阻R内＝Rg＋r＋R0＝gEI＝3000Ω.测量电阻Rx时：I＝xERR内，Rx＝EI－R内，当I＝50μA时，Rx＝61.55010Ω－3000Ω＝3×104Ω－3×103Ω＝2.7×104Ω.同理可求出，100μA、200μA、250μA、300μA、400μA时，对应的电阻分别为1.2×104Ω、4.5×103Ω、3×103Ω、2×103Ω、750Ω.（2）当表针偏转到满刻度的13处时，Rx＝EI－R内＝61.5500103Ω－3000Ω＝6000Ω.答案：（1）2.7×104Ω1.2×104Ω4.5×103Ω3×103Ω2×103Ω750Ω（2）30006000题后反思欧姆表的总内阻RΩ，电阻调零时，有Ig＝0gERrR.故RΩ＝Rg＋r＋R0＝gEI，当测电阻Rx时，若Ix＝xERR＝12Ig，则Rx＝RΩ＝Rg＋r＋R0＝gEI.此时Rx＝RΩ叫中值电阻，中值电阻是选择倍率的依据，中值电阻随倍率的改变而变化．探究二多用电表的使用·问题导引·某同学用多用电表测一电阻的阻值，当他用×100测量时，发现电表指针偏转角度较小，试问：（1）他该选用多大挡位重测电阻？在转换挡位后直接测量电阻，他的做法是否有疏漏？（2）他测完电阻后应将挡位开关置于什么位置？提示：（1）指针偏转角度较小，说明被测电阻很大，应改用×1k测量，换挡后要重新进2行欧姆调零；（2）使用完毕后，将开关置于OFF挡．·名师精讲·1．使用多用电表测电阻的步骤（1）机械调零：使用前若表针没有停在左端“0”位置，要用螺丝刀转动调零定位螺丝，使指针指零．（2）选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位．（3）欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指在表盘右端“0”刻度处．（4）测量读数：将两表笔分别与待测电阻的两端接触，表针示数乘以量程倍率即为待测电阻阻值．（5）测另一电阻时重复（2）（3）（4）．（6）实验完毕，应将选择开关置于OFF挡或交流电压最高挡．2．测电阻时应注意的问题（1）选挡后要进行欧姆调零．（2）换挡后要重新欧姆调零．（3）被测电阻要与电源、其他元件分离，不能用手接触表笔的金属杆．（4）被测电阻阻值等于指针示数乘以倍率．（5）使用后，要将两表笔从插孔中拔出，并将选择开关旋至OFF挡或交流电压最高挡．（6）若长期不用，应把电池取出．特别提醒使用欧姆表测电阻时，也要合理选择倍率，使指针尽可能指在中间刻度线附近，一般应在14R中～4R中之间．【例2】用多用电表的欧姆挡...
