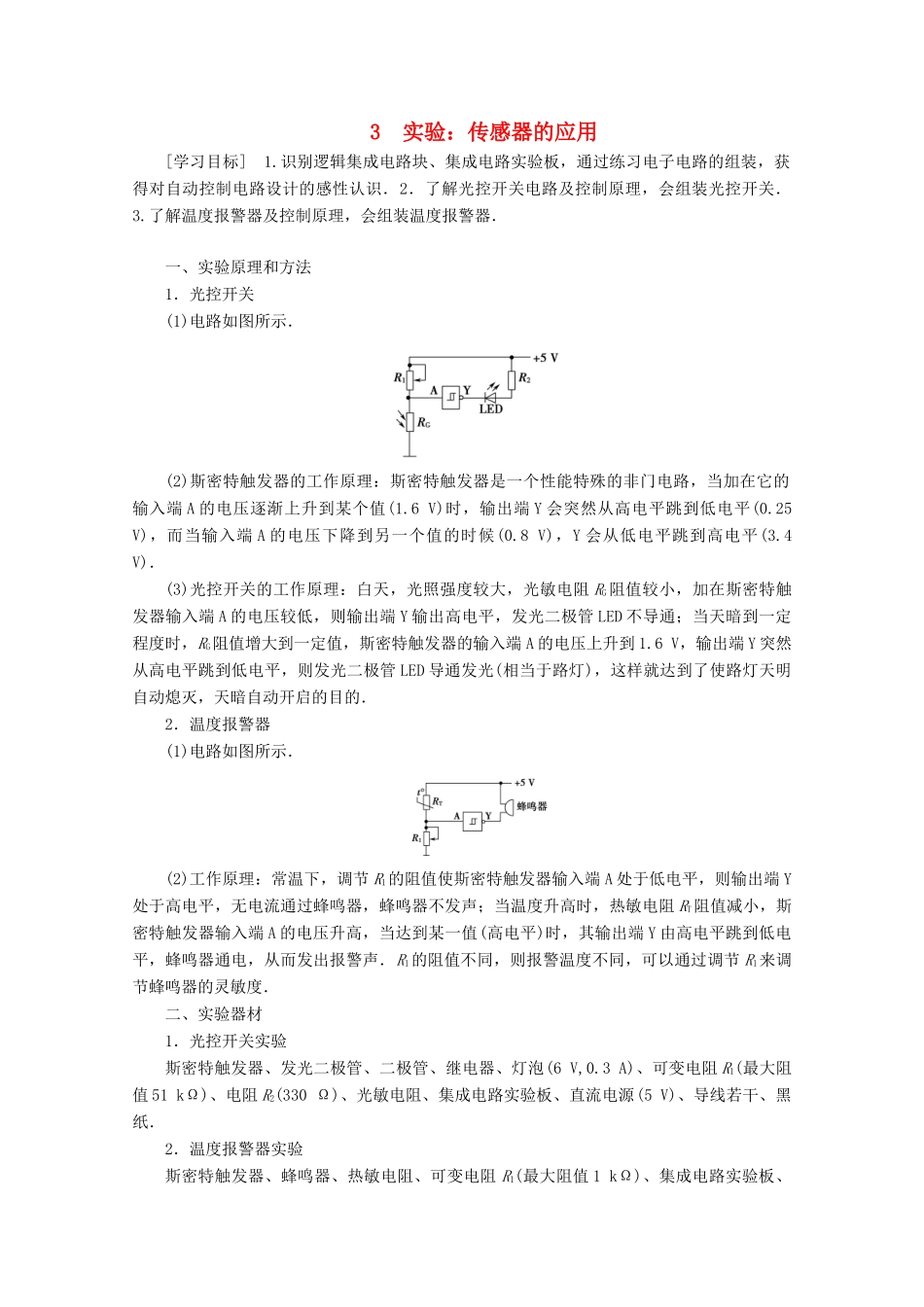

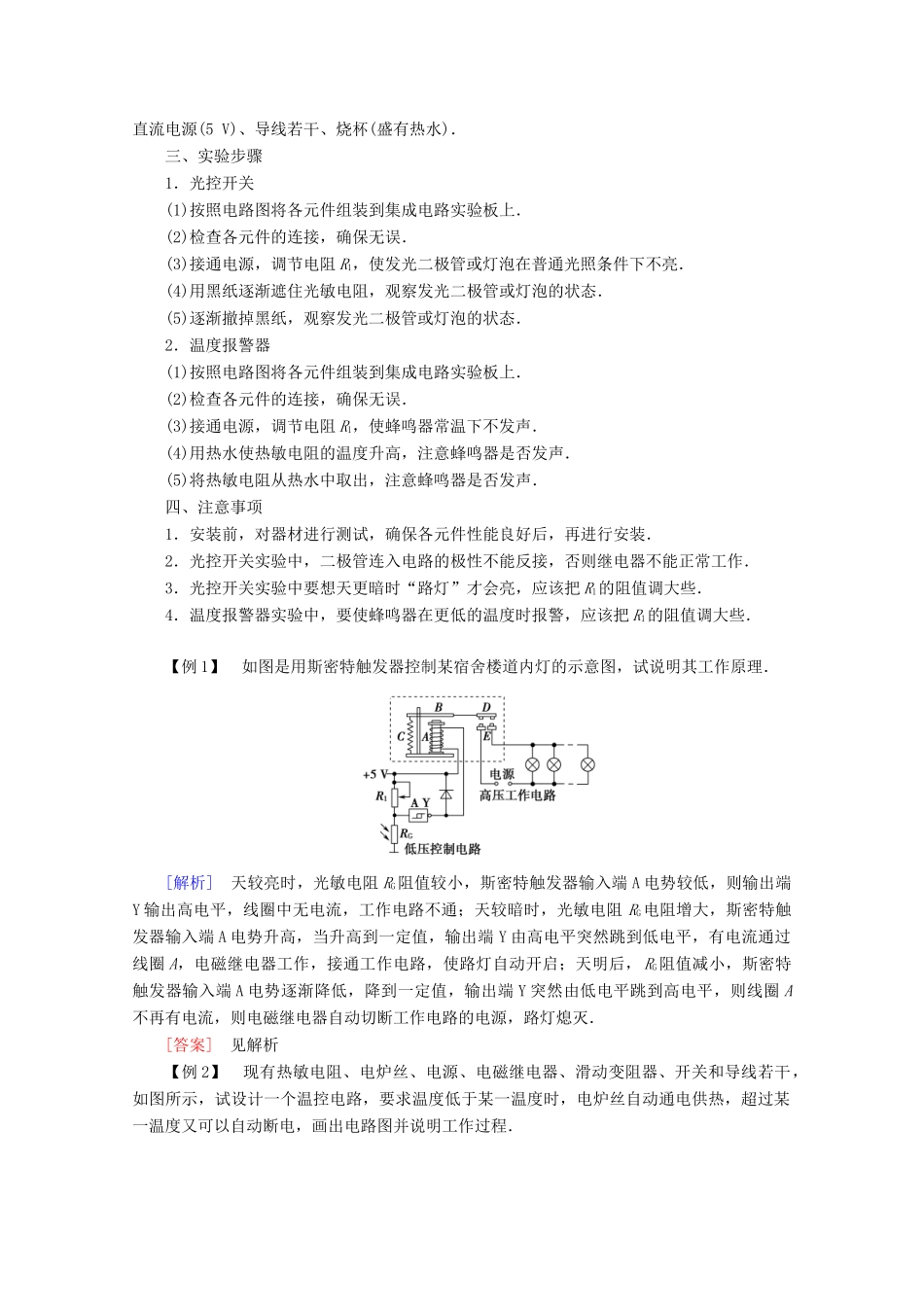

3实验：传感器的应用[学习目标]1.识别逻辑集成电路块、集成电路实验板，通过练习电子电路的组装，获得对自动控制电路设计的感性认识．2．了解光控开关电路及控制原理，会组装光控开关．3.了解温度报警器及控制原理，会组装温度报警器．一、实验原理和方法1．光控开关(1)电路如图所示．(2)斯密特触发器的工作原理：斯密特触发器是一个性能特殊的非门电路，当加在它的输入端A的电压逐渐上升到某个值(1.6V)时，输出端Y会突然从高电平跳到低电平(0.25V)，而当输入端A的电压下降到另一个值的时候(0.8V)，Y会从低电平跳到高电平(3.4V)．(3)光控开关的工作原理：白天，光照强度较大，光敏电阻RG阻值较小，加在斯密特触发器输入端A的电压较低，则输出端Y输出高电平，发光二极管LED不导通；当天暗到一定程度时，RG阻值增大到一定值，斯密特触发器的输入端A的电压上升到1.6V，输出端Y突然从高电平跳到低电平，则发光二极管LED导通发光(相当于路灯)，这样就达到了使路灯天明自动熄灭，天暗自动开启的目的．2．温度报警器(1)电路如图所示．(2)工作原理：常温下，调节R1的阻值使斯密特触发器输入端A处于低电平，则输出端Y处于高电平，无电流通过蜂鸣器，蜂鸣器不发声；当温度升高时，热敏电阻RT阻值减小，斯密特触发器输入端A的电压升高，当达到某一值(高电平)时，其输出端Y由高电平跳到低电平，蜂鸣器通电，从而发出报警声．R1的阻值不同，则报警温度不同，可以通过调节R1来调节蜂鸣器的灵敏度．二、实验器材1．光控开关实验斯密特触发器、发光二极管、二极管、继电器、灯泡(6V,0.3A)、可变电阻R1(最大阻值51kΩ)、电阻R2(330Ω)、光敏电阻、集成电路实验板、直流电源(5V)、导线若干、黑纸．2．温度报警器实验斯密特触发器、蜂鸣器、热敏电阻、可变电阻R1(最大阻值1kΩ)、集成电路实验板、直流电源(5V)、导线若干、烧杯(盛有热水)．三、实验步骤1．光控开关(1)按照电路图将各元件组装到集成电路实验板上．(2)检查各元件的连接，确保无误．(3)接通电源，调节电阻R1，使发光二极管或灯泡在普通光照条件下不亮．(4)用黑纸逐渐遮住光敏电阻，观察发光二极管或灯泡的状态．(5)逐渐撤掉黑纸，观察发光二极管或灯泡的状态．2．温度报警器(1)按照电路图将各元件组装到集成电路实验板上．(2)检查各元件的连接，确保无误．(3)接通电源，调节电阻R1，使蜂鸣器常温下不发声．(4)用热水使热敏电阻的温度升高，注意蜂鸣器是否发声．(5)将热敏电阻从热水中取出，注意蜂鸣器是否发声．四、注意事项1．安装前，对器材进行测试，确保各元件性能良好后，再进行安装．2．光控开关实验中，二极管连入电路的极性不能反接，否则继电器不能正常工作．3．光控开关实验中要想天更暗时“路灯”才会亮，应该把R1的阻值调大些．4．温度报警器实验中，要使蜂鸣器在更低的温度时报警，应该把R1的阻值调大些．【例1】如图是用斯密特触发器控制某宿舍楼道内灯的示意图，试说明其工作原理．[解析]天较亮时，光敏电阻RG阻值较小，斯密特触发器输入端A电势较低，则输出端Y输出高电平，线圈中无电流，工作电路不通；天较暗时，光敏电阻RG电阻增大，斯密特触发器输入端A电势升高，当升高到一定值，输出端Y由高电平突然跳到低电平，有电流通过线圈A，电磁继电器工作，接通工作电路，使路灯自动开启；天明后，RG阻值减小，斯密特触发器输入端A电势逐渐降低，降到一定值，输出端Y突然由低电平跳到高电平，则线圈A不再有电流，则电磁继电器自动切断工作电路的电源，路灯熄灭．[答案]见解析【例2】现有热敏电阻、电炉丝、电源、电磁继电器、滑动变阻器、开关和导线若干，如图所示，试设计一个温控电路，要求温度低于某一温度时，电炉丝自动通电供热，超过某一温度又可以自动断电，画出电路图并说明工作过程．[解析]热敏电阻RT与滑动变阻器及电磁继电器构成低压控制电路．电路图如图所示．当温度低于某一值时，热敏电阻的阻值很大，流过电磁继电器的电流很小，继电器无法吸引衔铁P，K处接通，电炉丝处于加热状态；当温度高于某一值时，热敏电阻的阻值变得很小，通过电磁继电器的电流较大，继电器吸引衔铁P，K处断开，电炉丝停止加热．[答案]...
