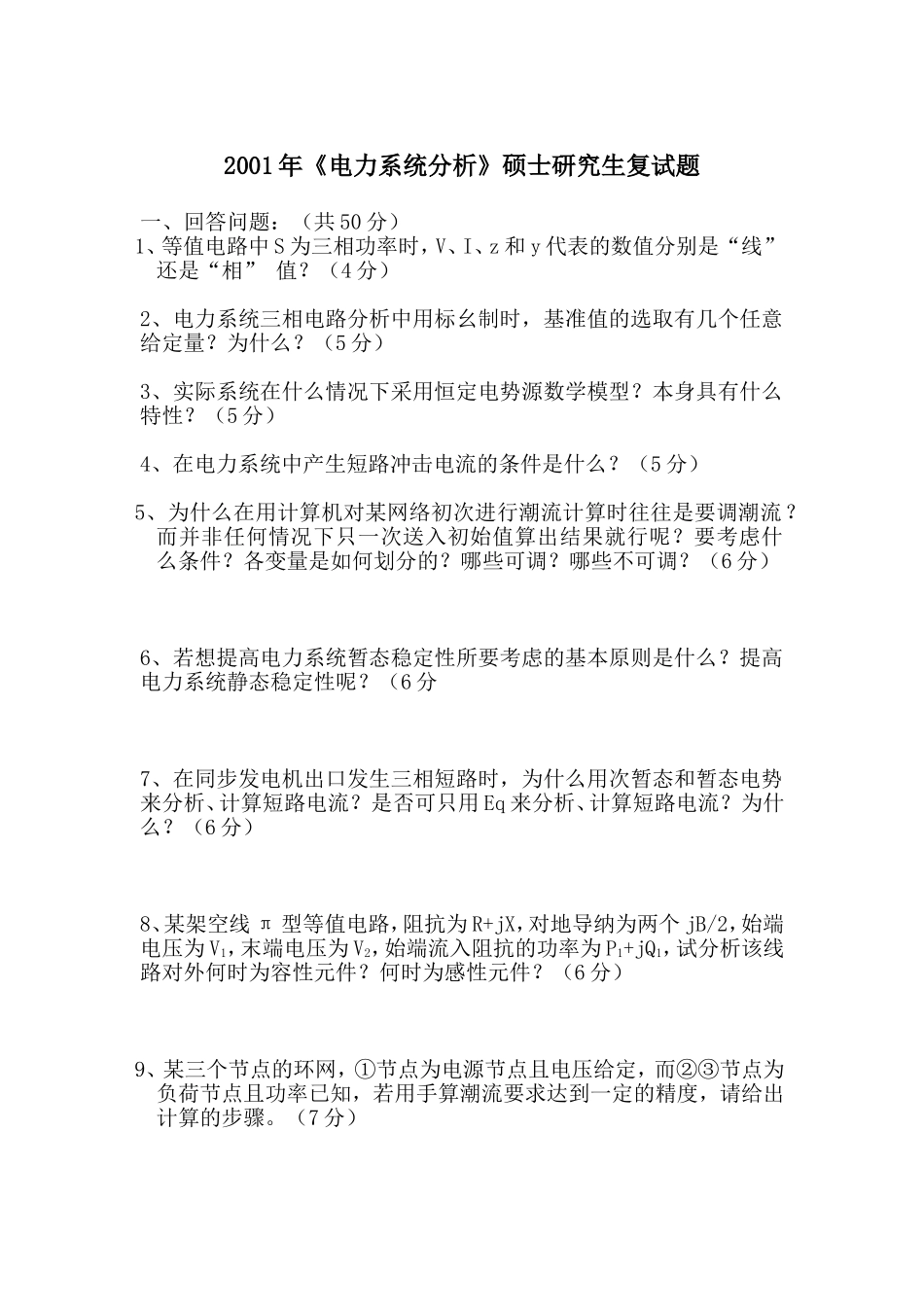

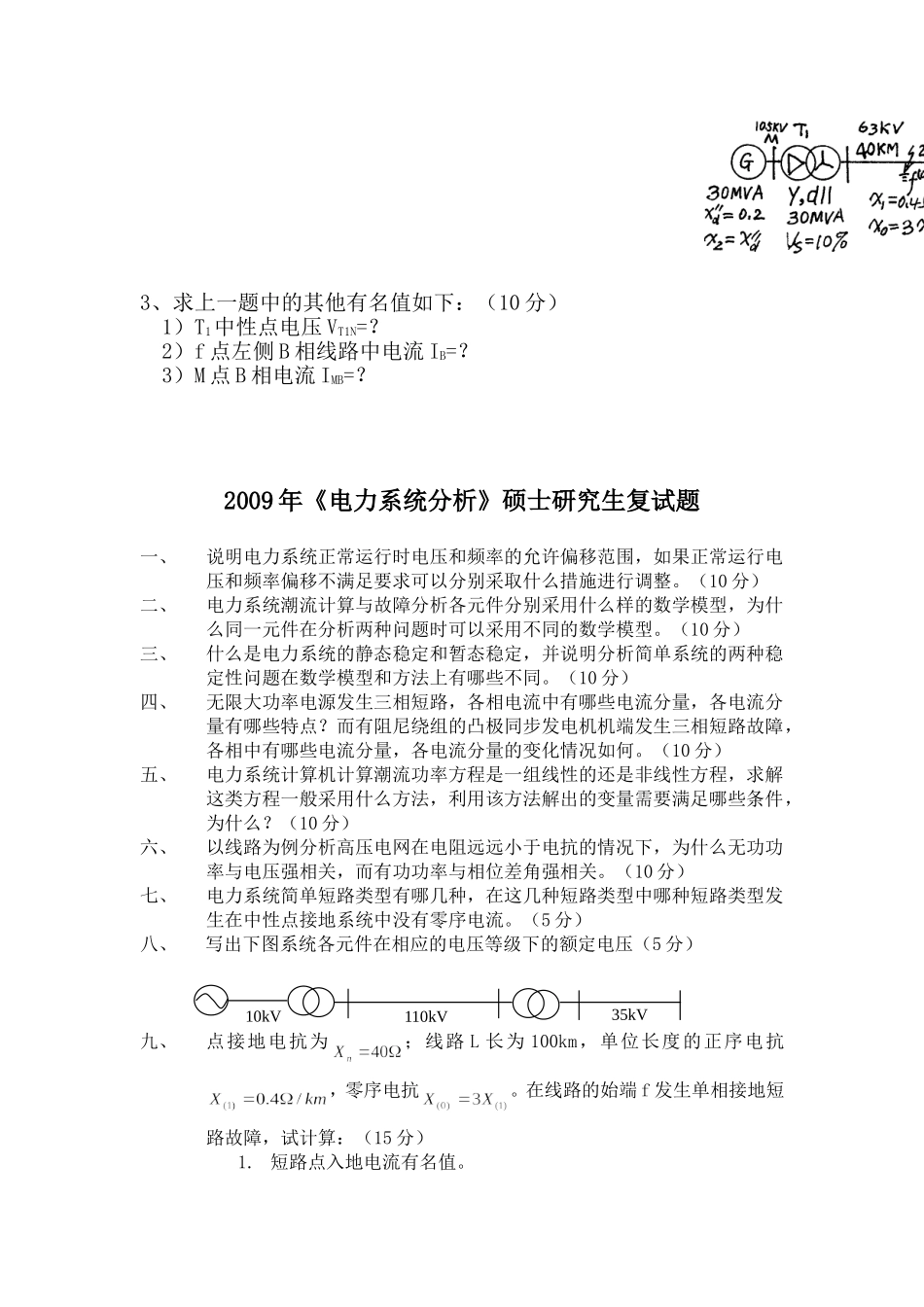

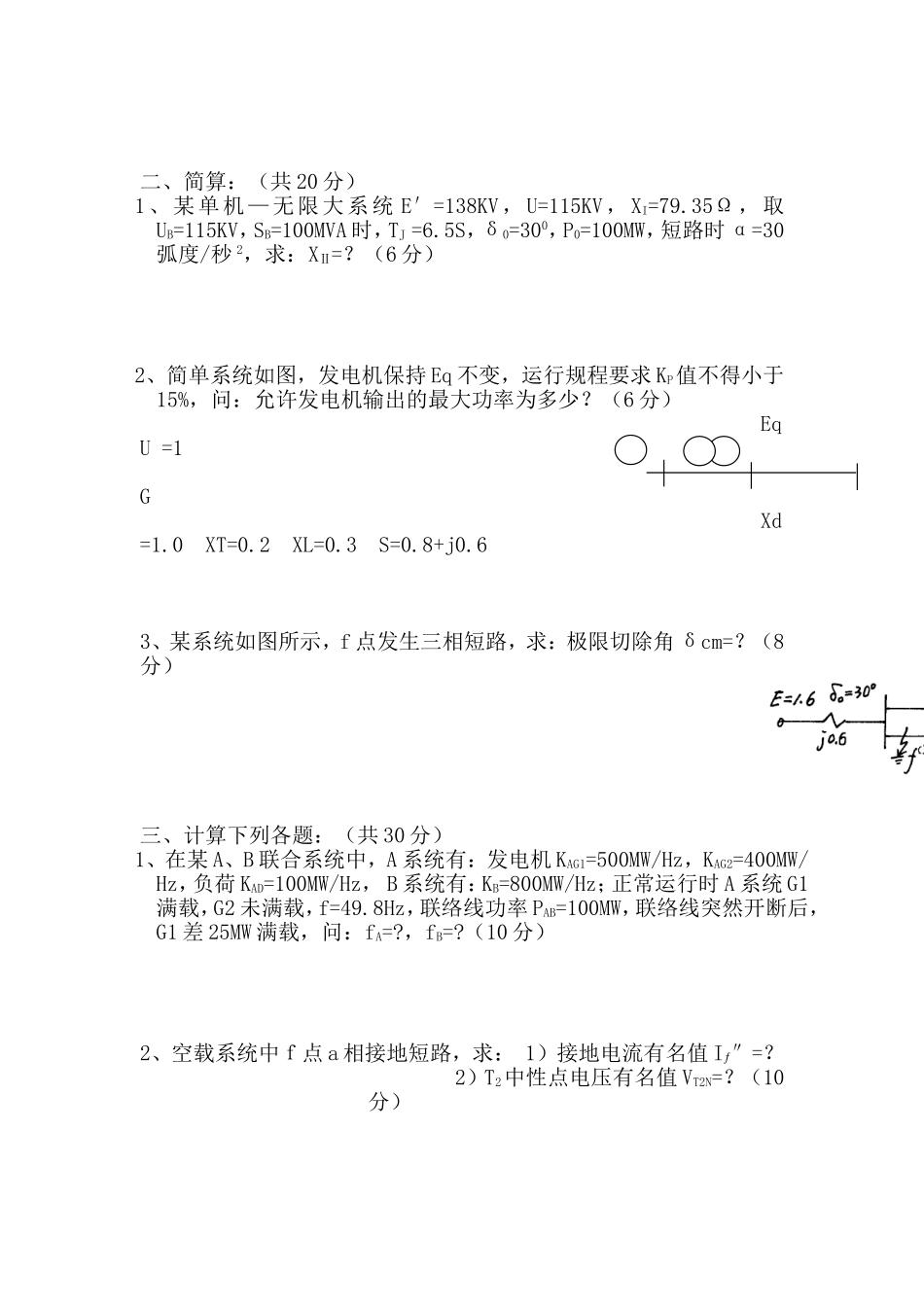

2001年《电力系统分析》硕士研究生复试题一、回答问题：（共50分）1、等值电路中S为三相功率时，V、I、z和y代表的数值分别是“线”还是“相”值？（4分）2、电力系统三相电路分析中用标幺制时，基准值的选取有几个任意给定量？为什么？（5分）3、实际系统在什么情况下采用恒定电势源数学模型？本身具有什么特性？（5分）4、在电力系统中产生短路冲击电流的条件是什么？（5分）5、为什么在用计算机对某网络初次进行潮流计算时往往是要调潮流？而并非任何情况下只一次送入初始值算出结果就行呢？要考虑什么条件？各变量是如何划分的？哪些可调？哪些不可调？（6分）6、若想提高电力系统暂态稳定性所要考虑的基本原则是什么？提高电力系统静态稳定性呢？（6分7、在同步发电机出口发生三相短路时，为什么用次暂态和暂态电势来分析、计算短路电流？是否可只用Eq来分析、计算短路电流？为什么？（6分）8、某架空线π型等值电路，阻抗为R+jX，对地导纳为两个jB/2，始端电压为V1，末端电压为V2，始端流入阻抗的功率为P1+jQ1，试分析该线路对外何时为容性元件？何时为感性元件？（6分）9、某三个节点的环网，①节点为电源节点且电压给定，而②③节点为负荷节点且功率已知，若用手算潮流要求达到一定的精度，请给出计算的步骤。（7分）二、简算：（共20分）1、某单机—无限大系统E′=138KV，U=115KV，XI=79.35Ω，取UB=115KV，SB=100MVA时，TJ=6.5S，δ0=300，P0=100MW，短路时α=30弧度/秒2，求：XⅡ=？（6分）2、简单系统如图，发电机保持Eq不变，运行规程要求KP值不得小于15%，问：允许发电机输出的最大功率为多少？（6分）EqU=1GXd=1.0XT=0.2XL=0.3S=0.8+j0.63、某系统如图所示，f点发生三相短路，求：极限切除角δcm=？（8分）三、计算下列各题：（共30分）1、在某A、B联合系统中，A系统有：发电机KAG1=500MW/Hz，KAG2=400MW/Hz，负荷KAD=100MW/Hz，B系统有：KB=800MW/Hz；正常运行时A系统G1满载，G2未满载，f=49.8Hz，联络线功率PAB=100MW，联络线突然开断后，G1差25MW满载，问：fA=?，fB=?（10分）2、空载系统中ｆ点a相接地短路，求：1）接地电流有名值Iƒ″=？2）T2中性点电压有名值VT2N=？（10分）3、求上一题中的其他有名值如下：（10分）1）T1中性点电压VT1N=？2）f点左侧B相线路中电流IB=？3）M点B相电流IMB=？2009年《电力系统分析》硕士研究生复试题一、说明电力系统正常运行时电压和频率的允许偏移范围，如果正常运行电压和频率偏移不满足要求可以分别采取什么措施进行调整。（10分）二、电力系统潮流计算与故障分析各元件分别采用什么样的数学模型，为什么同一元件在分析两种问题时可以采用不同的数学模型。（10分）三、什么是电力系统的静态稳定和暂态稳定，并说明分析简单系统的两种稳定性问题在数学模型和方法上有哪些不同。（10分）四、无限大功率电源发生三相短路，各相电流中有哪些电流分量，各电流分量有哪些特点？而有阻尼绕组的凸极同步发电机机端发生三相短路故障，各相中有哪些电流分量，各电流分量的变化情况如何。（10分）五、电力系统计算机计算潮流功率方程是一组线性的还是非线性方程，求解这类方程一般采用什么方法，利用该方法解出的变量需要满足哪些条件，为什么？（10分）六、以线路为例分析高压电网在电阻远远小于电抗的情况下，为什么无功功率与电压强相关，而有功功率与相位差角强相关。（10分）七、电力系统简单短路类型有哪几种，在这几种短路类型中哪种短路类型发生在中性点接地系统中没有零序电流。（5分）八、写出下图系统各元件在相应的电压等级下的额定电压（5分）九、点接地电抗为；线路L长为100km，单位长度的正序电抗，零序电抗。在线路的始端f发生单相接地短路故障，试计算：（15分）1.短路点入地电流有名值。110kV10kV35kV2.T1和T3中性点电压有名值。十、简单电力系统如图所示，在统一基准值下各元件的标么值为：发电机电抗，。变压器T1：。变压器T2：，双回输电线单回线的电抗为，。运行初始状态为，，。若在一回输电线的始端f发生两相接地短路故障，（1）试分析当故障切除角为时，系统的暂态稳定性。(2)故障发生后，经过一段时间自动重...
