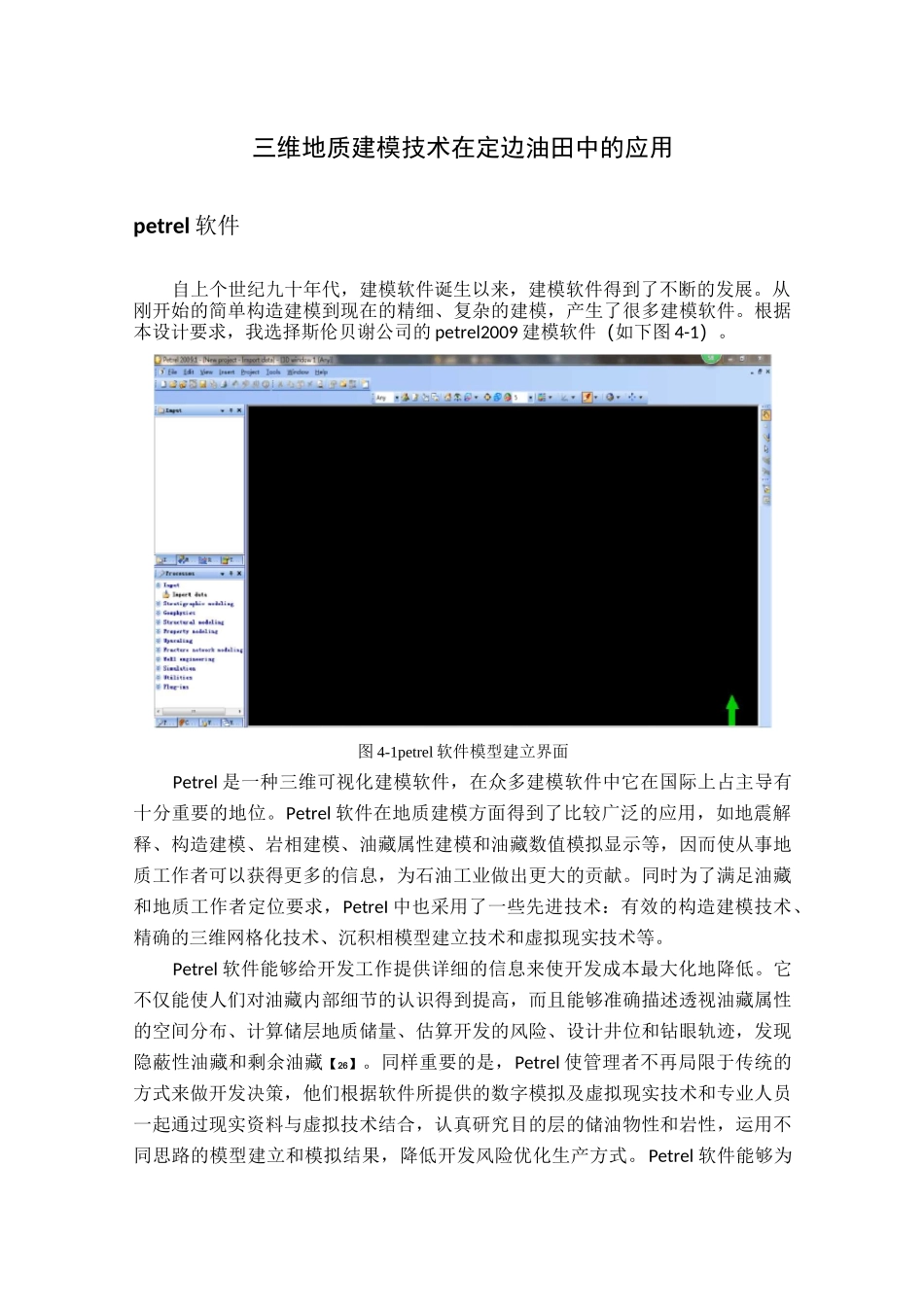

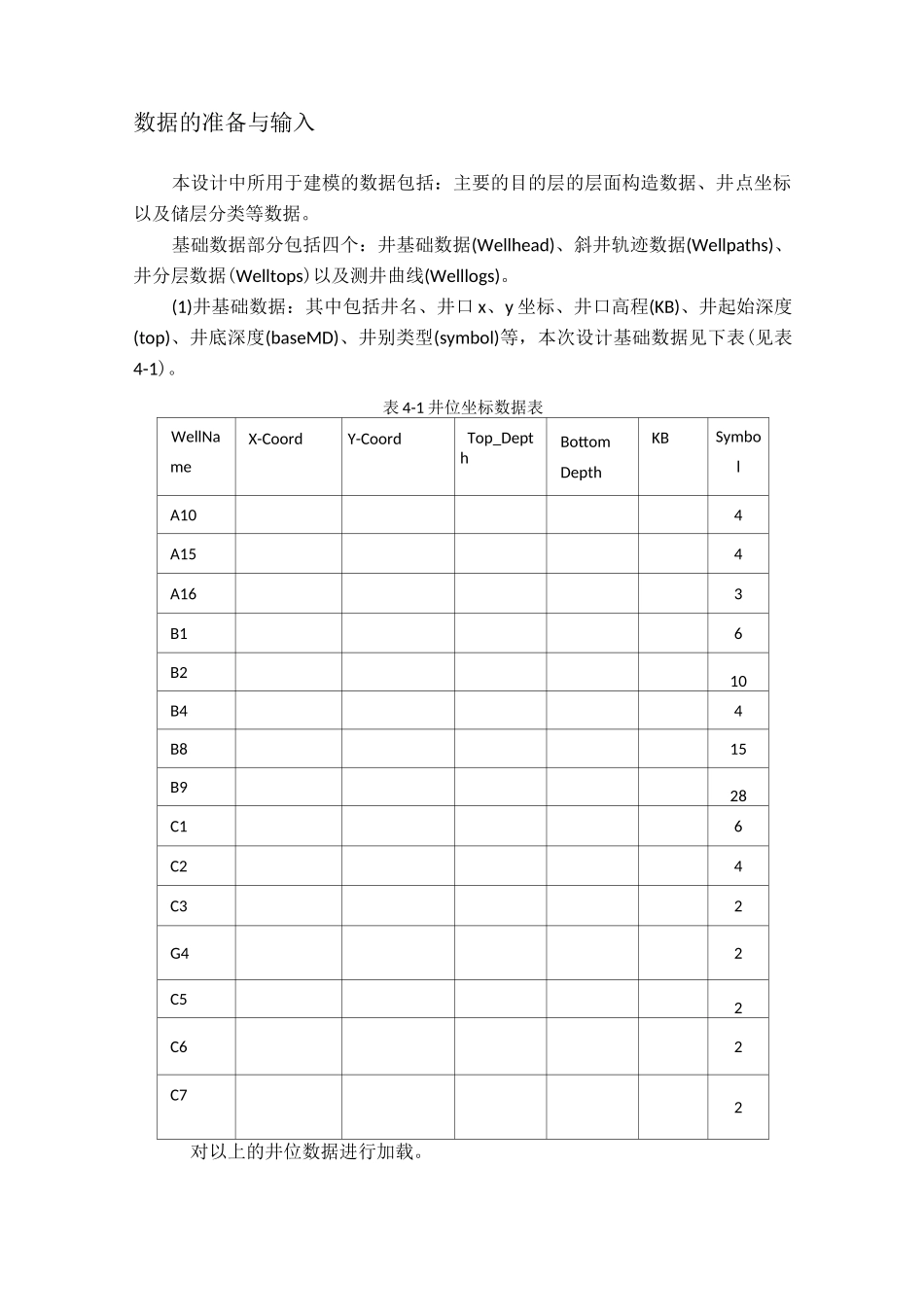

三维地质建模技术在定边油田中的应用petrel软件自上个世纪九十年代，建模软件诞生以来，建模软件得到了不断的发展。从刚开始的简单构造建模到现在的精细、复杂的建模，产生了很多建模软件。根据本设计要求，我选择斯伦贝谢公司的petrel2009建模软件（如下图4-1）。图4-1petrel软件模型建立界面Petrel是一种三维可视化建模软件，在众多建模软件中它在国际上占主导有十分重要的地位。Petrel软件在地质建模方面得到了比较广泛的应用，如地震解释、构造建模、岩相建模、油藏属性建模和油藏数值模拟显示等，因而使从事地质工作者可以获得更多的信息，为石油工业做出更大的贡献。同时为了满足油藏和地质工作者定位要求，PetreI中也采用了一些先进技术：有效的构造建模技术、精确的三维网格化技术、沉积相模型建立技术和虚拟现实技术等。Petrel软件能够给开发工作提供详细的信息来使开发成本最大化地降低。它不仅能使人们对油藏内部细节的认识得到提高，而且能够准确描述透视油藏属性的空间分布、计算储层地质储量、估算开发的风险、设计井位和钻眼轨迹，发现隐蔽性油藏和剩余油藏【26】。同样重要的是，Petrel使管理者不再局限于传统的方式来做开发决策，他们根据软件所提供的数字模拟及虚拟现实技术和专业人员一起通过现实资料与虚拟技术结合，认真研究目的层的储油物性和岩性，运用不同思路的模型建立和模拟结果，降低开发风险优化生产方式。Petrel软件能够为地质模型的精细研究提供更快、更精确和更经济等优良的特性。储层地质建模的步骤储层三维建模过程一般包括以下环节：数据准备、构造模型、储层属性建模、图形显示，具体的储层建模的基本步骤(见图4-2)。基本数据一般有：(1)坐标数据：包括井位坐标、地震测网坐标等；(2)分层数据：包括各井的砂组、油组、小层、砂体的划分对比数据，地震资料解释的层面数据等；(3)断层数据：包括断层位置、断点、断距等；(4)储层数据：储层数据是储层建模中最重要的数据，其中包括井眼储层数据、地震储层数据和试井储层数据。图4-2储层建模流程图数据的准备与输入本设计中所用于建模的数据包括：主要的目的层的层面构造数据、井点坐标以及储层分类等数据。基础数据部分包括四个：井基础数据(Wellhead)、斜井轨迹数据(Wellpaths)、井分层数据(Welltops)以及测井曲线(Welllogs)。(1)井基础数据：其中包括井名、井口x、y坐标、井口高程(KB)、井起始深度(top)、井底深度(baseMD)、井别类型(symbol)等，本次设计基础数据见下表(见表4-1)。表4-1井位坐标数据表WellNameX-CoordY-CoordTop_DepthBottomDepthKBSymbolA104A154A163B16B210B44B815B928C16C24C32G42C52C62C72对以上的井位数据进行加载。首先进行井头数据的加载，加载后会出现如图（4-3）的图像。图4-3加载井头数据图然后加载井斜数据，如图（4-4）所示井轨迹会出现弯曲。图4-4加载井斜数据图然后通过加载测井曲线数据后可以得到图（4-5），其中井曲线加载图包括总孔隙度（PORT）、渗透率、储层分类（XEIE）等井项目数据和测井项目数据。图4-5加载井曲线数据图再加载分层数据得到如图（4-6）所示，其中分层数据包括深度、层位名、井名等。图4-6加载分层数据图最后加载以上所有基础数据以后可见图（4-7）：图4-7数据加载图构造模型构造模型是储层空间分布建立的前提，因此应先进行构造建模【27］。构造模型包括断层模型和层面模型【28］。由于本文不涉及断层，故不必建立断层模型。在构造模型的建立时，第一步由高分辨率层序地层学得出单井分层数据作为输入数据源导入petrel软件中，应用克里金插值法建立grid文件，形成层面数据，然后建立层面模型，最后进行三维网格化。构造模型可以提供比较准确的地层框架来建立沉积相建模。网格划分划分网格是建立地质模型的基础。在划分网格的过程中，网格步长的确定相当的重要。建模过程中需充分考虑网格大小的合理性，网格过大，模拟精度不够,网格过小，影响模拟的速度，因此通常在平面上，网格的大小一般小于最小井距,这样可以保证每个网格中最多只有一口井，纵向上充分考虑储层的非均质性，对薄储层细分的层数较厚层要少，这样可以有效地减少薄层砂体的...
