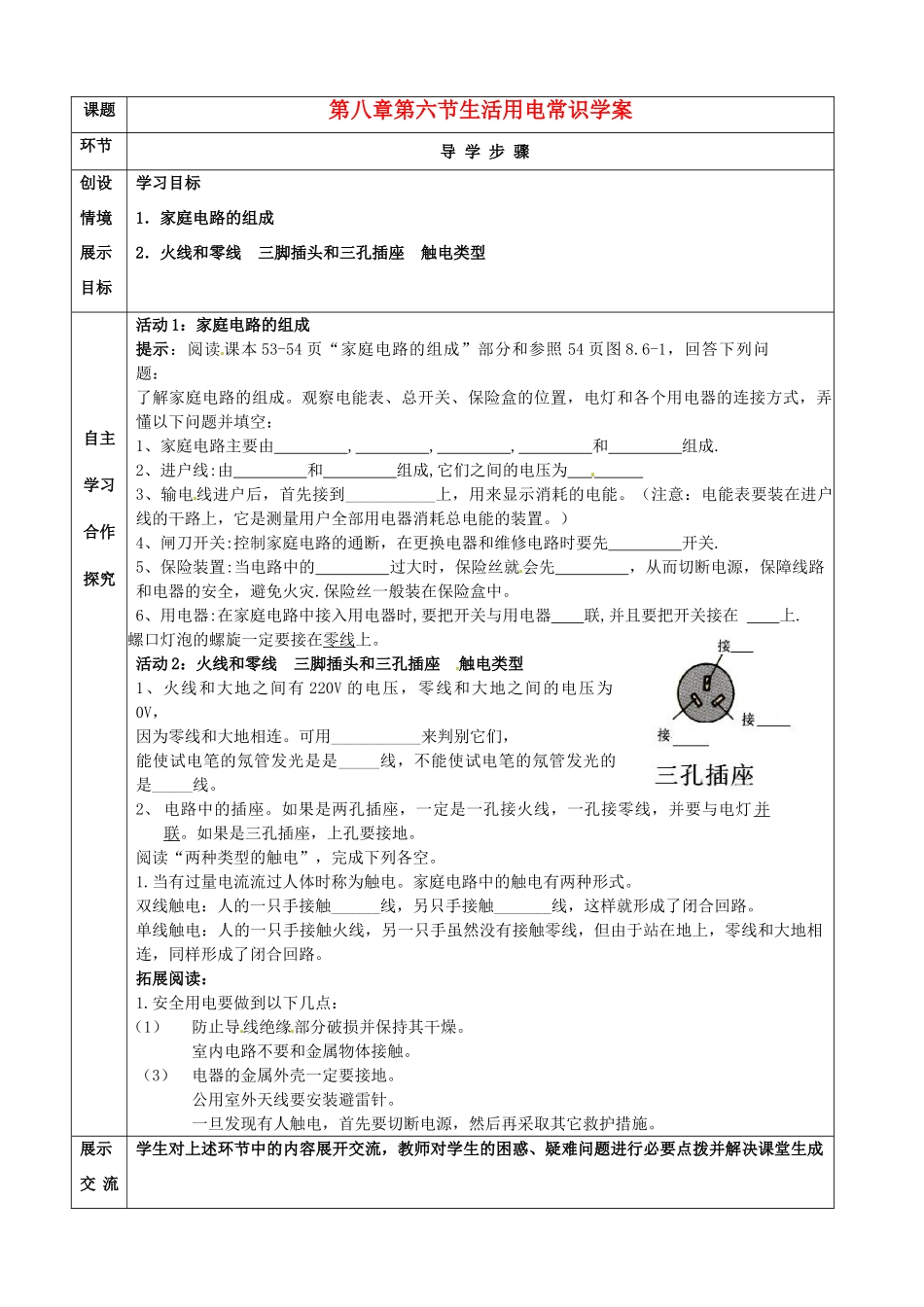

课题第八章第六节生活用电常识学案环节导学步骤创设情境展示目标学习目标1．家庭电路的组成2．火线和零线三脚插头和三孔插座触电类型自主学习合作探究活动1：家庭电路的组成提示：阅读课本53-54页“家庭电路的组成”部分和参照54页图8.6-1，回答下列问题：了解家庭电路的组成。观察电能表、总开关、保险盒的位置，电灯和各个用电器的连接方式，弄懂以下问题并填空：1、家庭电路主要由,,,和组成.2、进户线:由和组成,它们之间的电压为3、输电线进户后，首先接到___________上，用来显示消耗的电能。（注意：电能表要装在进户线的干路上，它是测量用户全部用电器消耗总电能的装置。）4、闸刀开关:控制家庭电路的通断，在更换电器和维修电路时要先开关.5、保险装置:当电路中的过大时，保险丝就会先，从而切断电源，保障线路和电器的安全，避免火灾.保险丝一般装在保险盒中。6、用电器:在家庭电路中接入用电器时,要把开关与用电器联,并且要把开关接在上.螺口灯泡的螺旋一定要接在零线上。活动2：火线和零线三脚插头和三孔插座触电类型1、火线和大地之间有220V的电压，零线和大地之间的电压为0V，因为零线和大地相连。可用___________来判别它们，能使试电笔的氖管发光是是_____线，不能使试电笔的氖管发光的是_____线。2、电路中的插座。如果是两孔插座，一定是一孔接火线，一孔接零线，并要与电灯并联。如果是三孔插座，上孔要接地。阅读“两种类型的触电”，完成下列各空。1.当有过量电流流过人体时称为触电。家庭电路中的触电有两种形式。双线触电：人的一只手接触______线，另只手接触_______线，这样就形成了闭合回路。单线触电：人的一只手接触火线，另一只手虽然没有接触零线，但由于站在地上，零线和大地相连，同样形成了闭合回路。拓展阅读：1.安全用电要做到以下几点：（1）防止导线绝缘部分破损并保持其干燥。室内电路不要和金属物体接触。（3）电器的金属外壳一定要接地。公用室外天线要安装避雷针。一旦发现有人触电，首先要切断电源，然后再采取其它救护措施。展示交流学生对上述环节中的内容展开交流，教师对学生的困惑、疑难问题进行必要点拨并解决课堂生成点拨释疑的问题。归纳总结检测评价归纳总结：通过这节课的学习，你有什么收获？目标检测：1、一位同学家的照明电路上的导线均完好。当把开关断开的台灯插头刚插入电源插座时，干路中的保险丝立即熔断了，发生这种情况的最大可能是处有短路；若只是在闭合台灯开关时才发生保险丝熔断，则可能是处有短路。2、如图所示，一盏电灯接在家庭电路上，当开关S闭合时，电灯不亮。用测电笔分别接触A、B、C、D时，发现A、B、C三点处测电笔的氖管发光，D点处测电笔的氖管不发光，则电路中的故障原因是()。A．开关S接触不良B．灯泡的灯丝断了C．CD导线间有断路D．无法确定3.某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是4.小森家有两盏墙壁灯，由一个开关控制，其元件符号如图所示，试将其连按成电路图5.发现有人触电后，应该采取的措施是A.直接把触电的人拉开带电体B.切断电源C.用剪刀剪断电源线D.用绝缘体把带电体和人分开6、洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，如图所示，插座中有一个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（）A．家用电器消耗的电能会增加B．家用电器的使用寿命会缩短C．人接触家用电器外壳时有可能发生触电事故D．家用电器不能正常工作7、在生活中，我们会遇到这些情况：（1）开关中的两个线头相碰；（2）插头中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏．在上述情况中，其中可能引起家庭电路中保险丝熔断的是A．（1）（2）B．（2）（3）C．（2）（4）D．（1）（4）8、当发现有人触电时，下列救护方法中错误的是（）A用手把触电者拉开，使其摆脱电源B尽快拉开闸刀开关切断电源C用干木棒将电线挑D用铰钳剪断电线9、某同学站在干燥的木凳上检修家用电器，下列哪种操作是危险的（）A.一手握火线B.一手握零线C.一手握火线，另一手扶在水泥墙上D.一手握零线，另一手扶在水泥墙上10、在安装电灯时，当...
