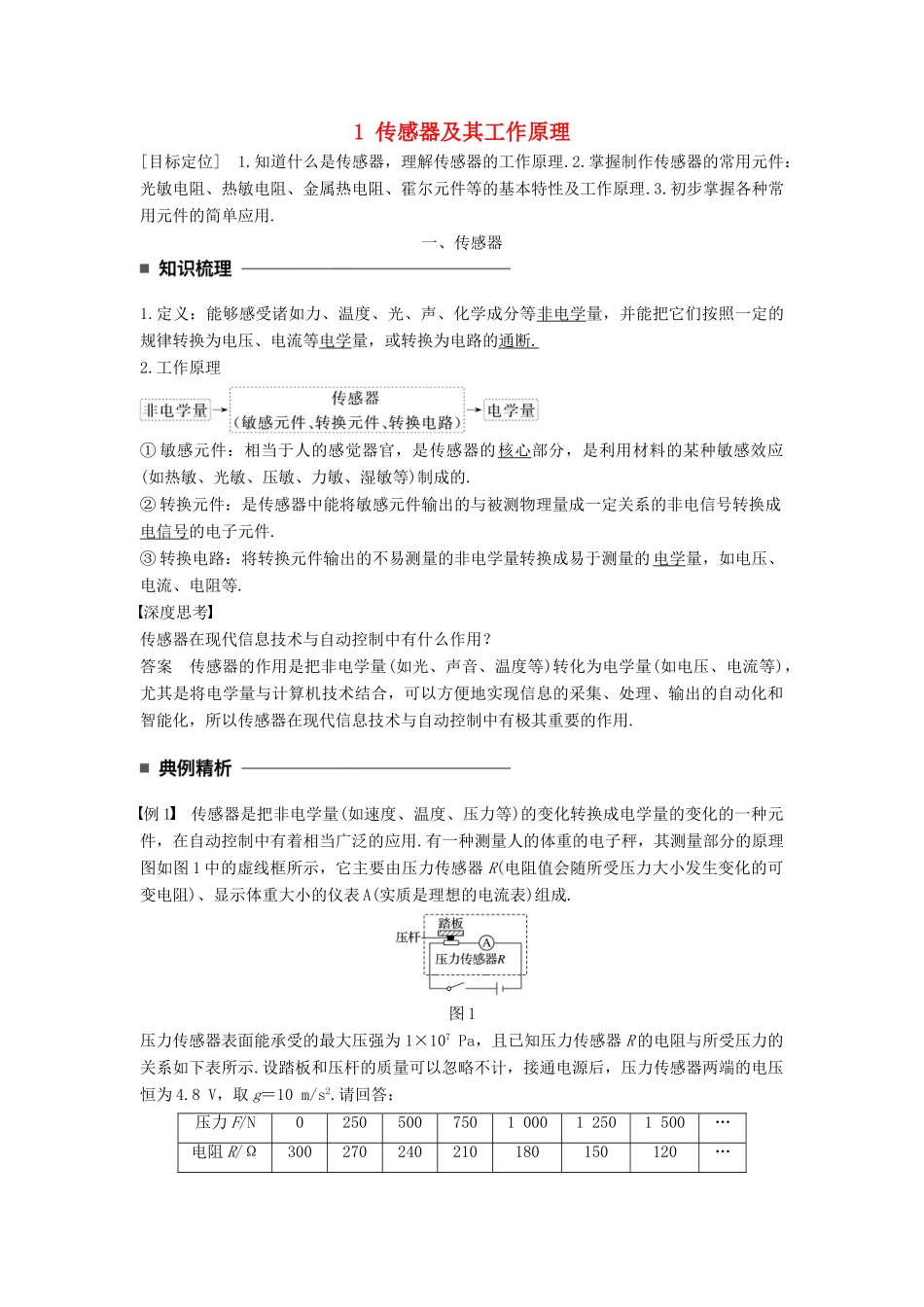

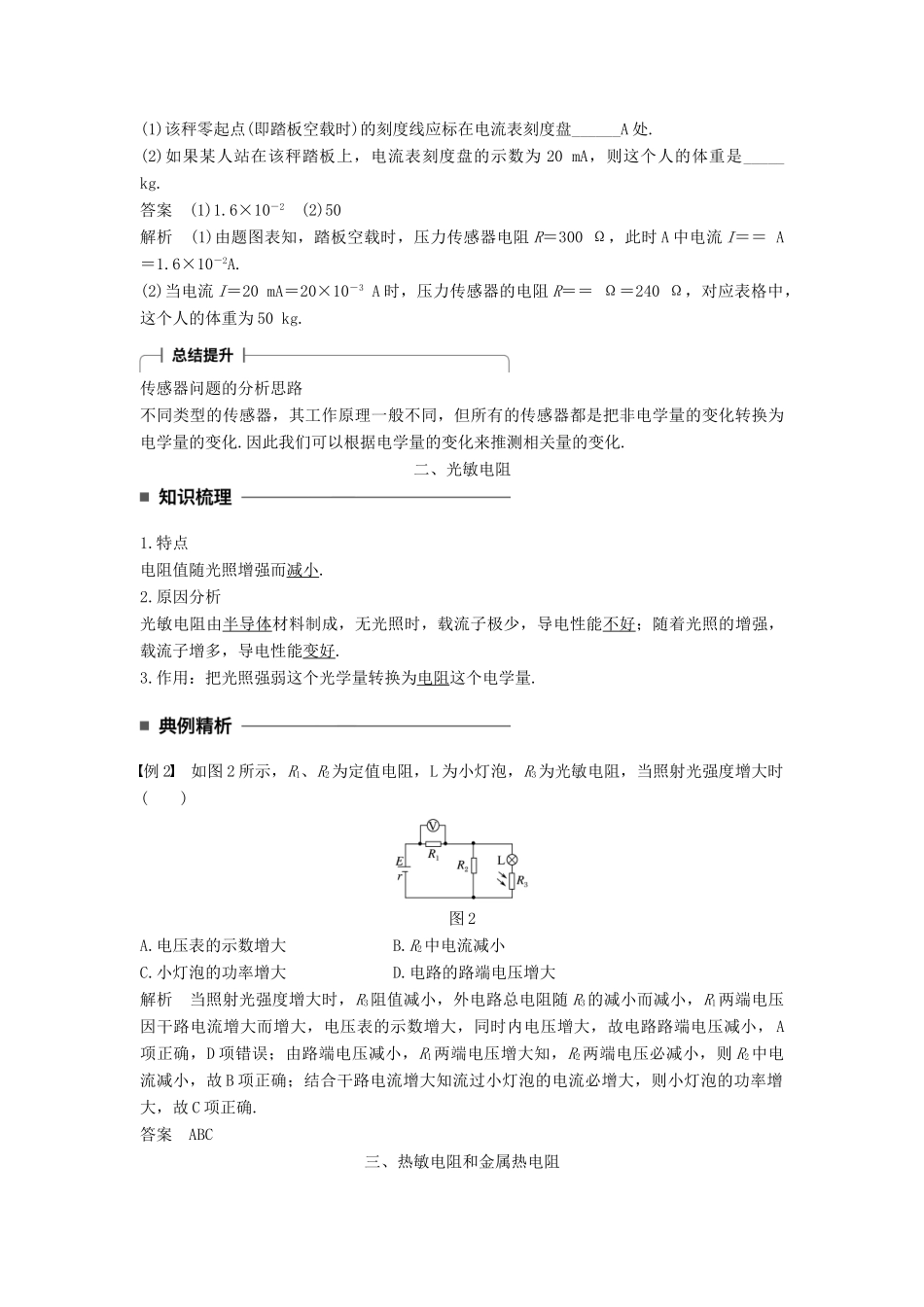

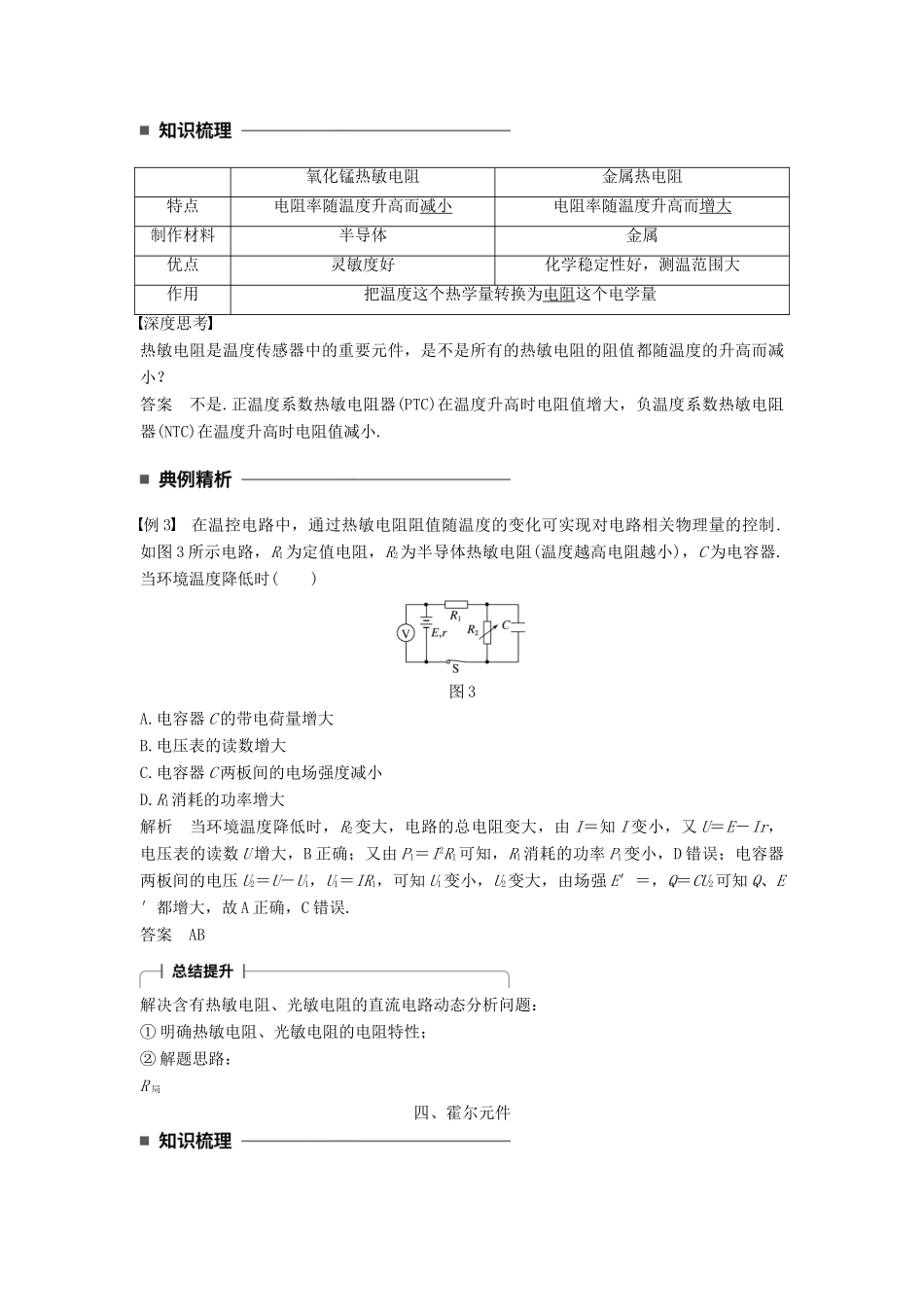

1传感器及其工作原理[目标定位]1.知道什么是传感器，理解传感器的工作原理.2.掌握制作传感器的常用元件：光敏电阻、热敏电阻、金属热电阻、霍尔元件等的基本特性及工作原理.3.初步掌握各种常用元件的简单应用.一、传感器1.定义：能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断.2.工作原理①敏感元件：相当于人的感觉器官，是传感器的核心部分，是利用材料的某种敏感效应(如热敏、光敏、压敏、力敏、湿敏等)制成的.②转换元件：是传感器中能将敏感元件输出的与被测物理量成一定关系的非电信号转换成电信号的电子元件.③转换电路：将转换元件输出的不易测量的非电学量转换成易于测量的电学量，如电压、电流、电阻等.深度思考传感器在现代信息技术与自动控制中有什么作用？答案传感器的作用是把非电学量(如光、声音、温度等)转化为电学量(如电压、电流等)，尤其是将电学量与计算机技术结合，可以方便地实现信息的采集、处理、输出的自动化和智能化，所以传感器在现代信息技术与自动控制中有极其重要的作用.例1传感器是把非电学量(如速度、温度、压力等)的变化转换成电学量的变化的一种元件，在自动控制中有着相当广泛的应用.有一种测量人的体重的电子秤，其测量部分的原理图如图1中的虚线框所示，它主要由压力传感器R(电阻值会随所受压力大小发生变化的可变电阻)、显示体重大小的仪表A(实质是理想的电流表)组成.图1压力传感器表面能承受的最大压强为1×107Pa，且已知压力传感器R的电阻与所受压力的关系如下表所示.设踏板和压杆的质量可以忽略不计，接通电源后，压力传感器两端的电压恒为4.8V，取g＝10m/s2.请回答：压力F/N0250500750100012501500…电阻R/Ω300270240210180150120…(1)该秤零起点(即踏板空载时)的刻度线应标在电流表刻度盘______A处.(2)如果某人站在该秤踏板上，电流表刻度盘的示数为20mA，则这个人的体重是_____kg.答案(1)1.6×10－2(2)50解析(1)由题图表知，踏板空载时，压力传感器电阻R＝300Ω，此时A中电流I＝＝A＝1.6×10－2A.(2)当电流I＝20mA＝20×10－3A时，压力传感器的电阻R＝＝Ω＝240Ω，对应表格中，这个人的体重为50kg.传感器问题的分析思路不同类型的传感器，其工作原理一般不同，但所有的传感器都是把非电学量的变化转换为电学量的变化.因此我们可以根据电学量的变化来推测相关量的变化.二、光敏电阻1.特点电阻值随光照增强而减小.2.原因分析光敏电阻由半导体材料制成，无光照时，载流子极少，导电性能不好；随着光照的增强，载流子增多，导电性能变好.3.作用：把光照强弱这个光学量转换为电阻这个电学量.例2如图2所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强度增大时()图2A.电压表的示数增大B.R2中电流减小C.小灯泡的功率增大D.电路的路端电压增大解析当照射光强度增大时，R3阻值减小，外电路总电阻随R3的减小而减小，R1两端电压因干路电流增大而增大，电压表的示数增大，同时内电压增大，故电路路端电压减小，A项正确，D项错误；由路端电压减小，R1两端电压增大知，R2两端电压必减小，则R2中电流减小，故B项正确；结合干路电流增大知流过小灯泡的电流必增大，则小灯泡的功率增大，故C项正确.答案ABC三、热敏电阻和金属热电阻氧化锰热敏电阻金属热电阻特点电阻率随温度升高而减小电阻率随温度升高而增大制作材料半导体金属优点灵敏度好化学稳定性好，测温范围大作用把温度这个热学量转换为电阻这个电学量深度思考热敏电阻是温度传感器中的重要元件，是不是所有的热敏电阻的阻值都随温度的升高而减小？答案不是.正温度系数热敏电阻器(PTC)在温度升高时电阻值增大，负温度系数热敏电阻器(NTC)在温度升高时电阻值减小.例3在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制.如图3所示电路，R1为定值电阻，R2为半导体热敏电阻(温度越高电阻越小)，C为电容器.当环境温度降低时()图3A.电容器C的带电荷量增大B.电压表的读数增大C.电容器C两板间的电场强度减小D.R1消耗的功率增大解析当环境温度降低时，R2变大，电路的总电阻变大，由I＝...
