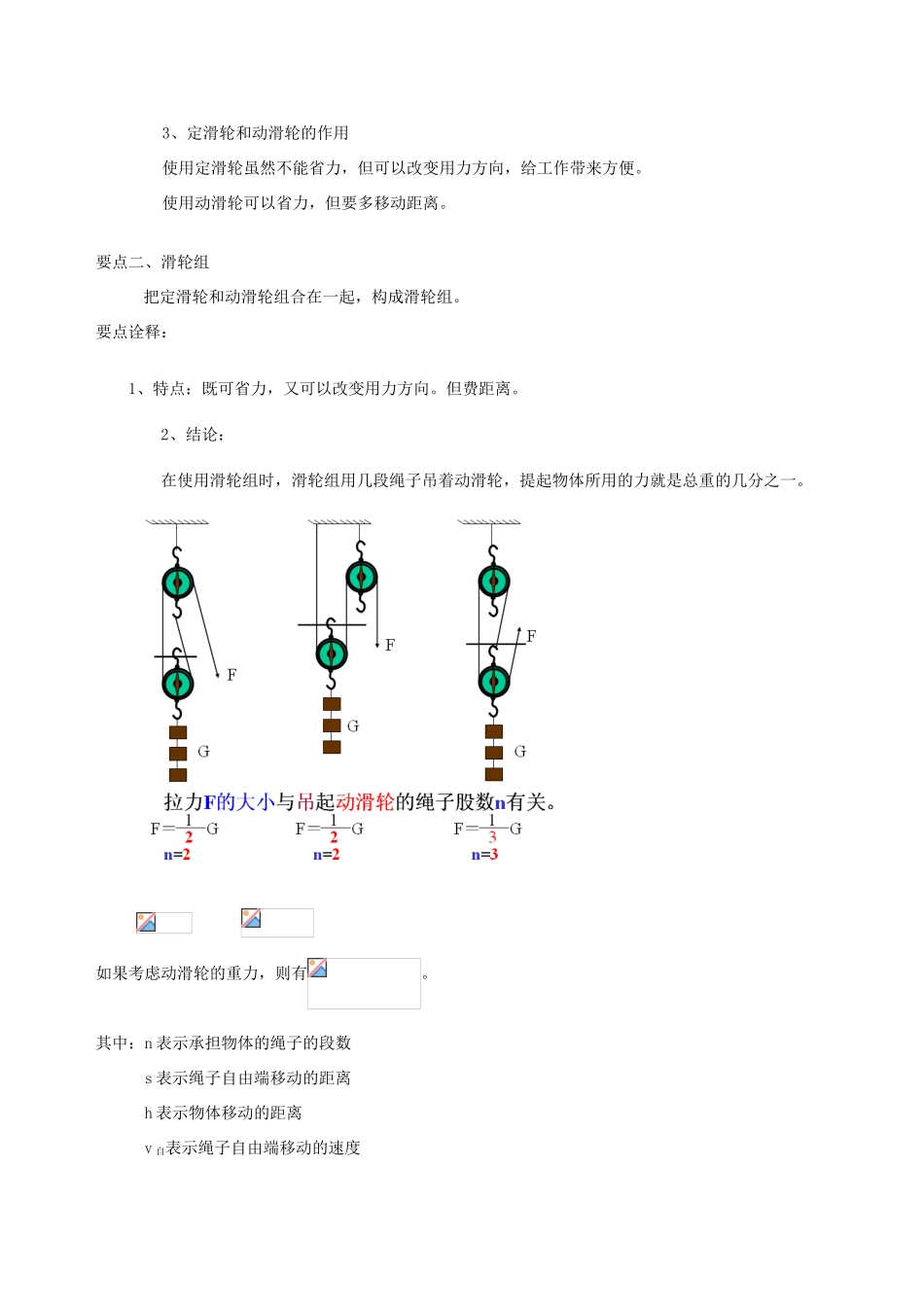

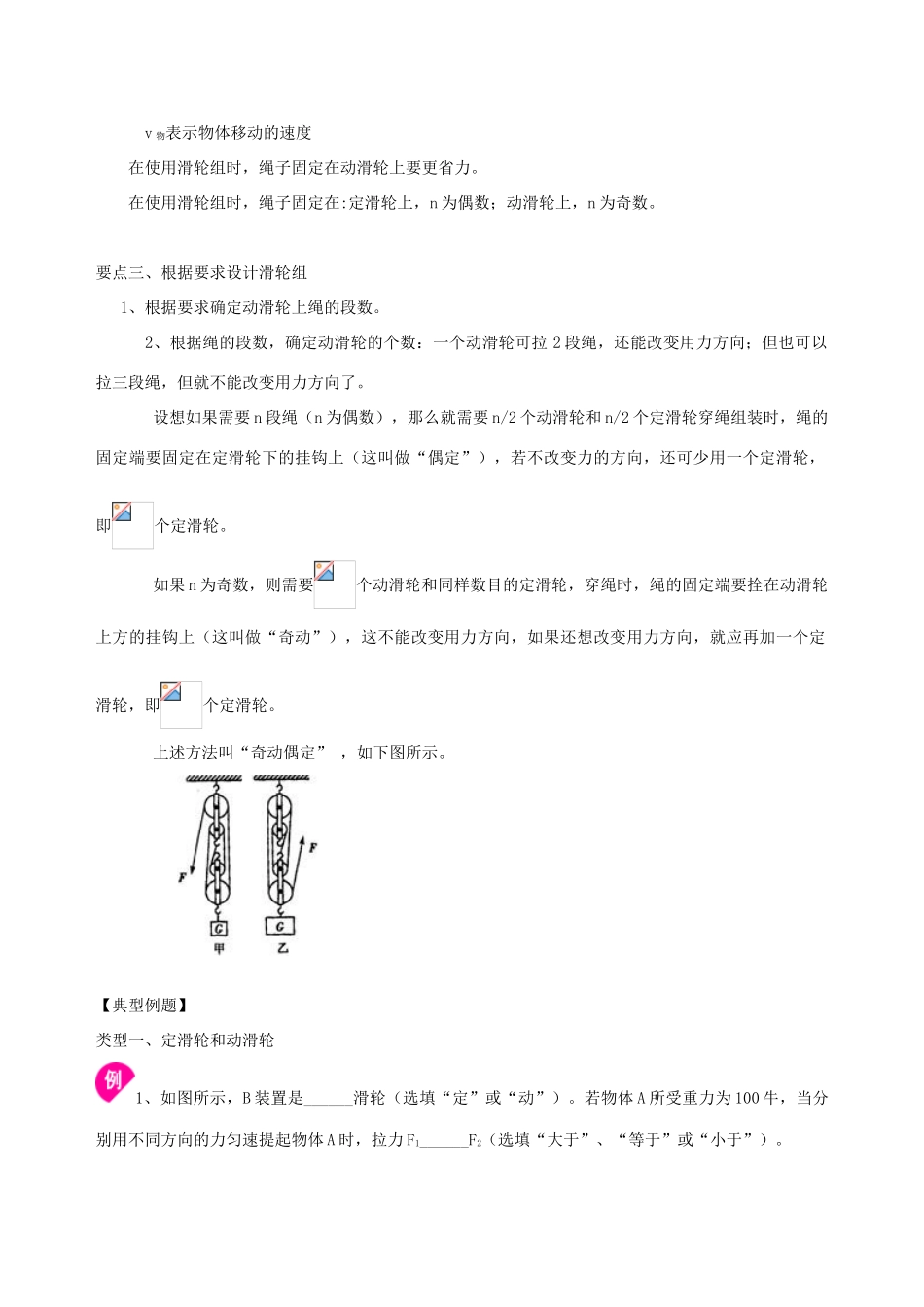

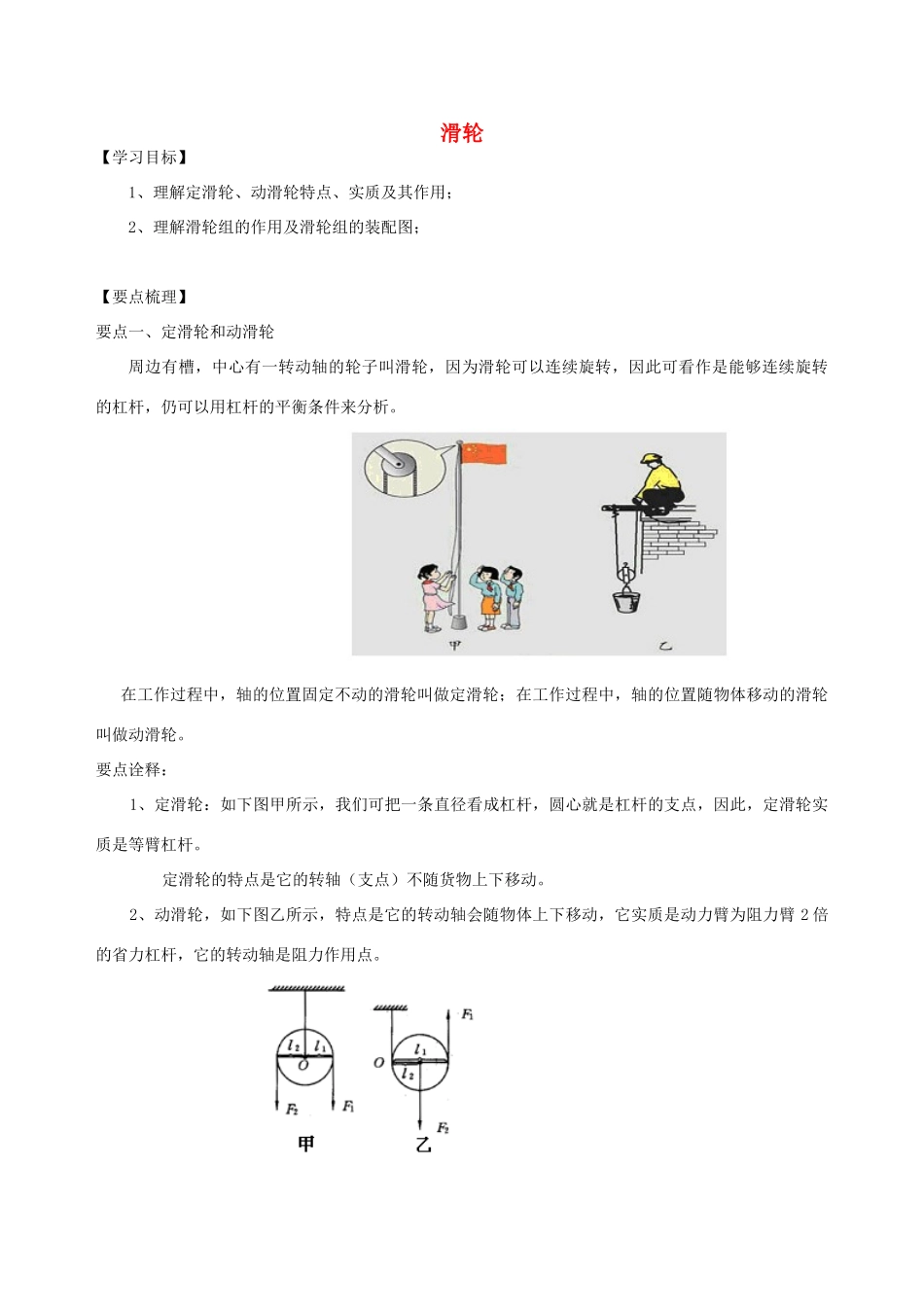

滑轮【学习目标】1、理解定滑轮、动滑轮特点、实质及其作用；2、理解滑轮组的作用及滑轮组的装配图；【要点梳理】要点一、定滑轮和动滑轮周边有槽，中心有一转动轴的轮子叫滑轮，因为滑轮可以连续旋转，因此可看作是能够连续旋转的杠杆，仍可以用杠杆的平衡条件来分析。在工作过程中，轴的位置固定不动的滑轮叫做定滑轮；在工作过程中，轴的位置随物体移动的滑轮叫做动滑轮。要点诠释：1、定滑轮：如下图甲所示，我们可把一条直径看成杠杆，圆心就是杠杆的支点，因此，定滑轮实质是等臂杠杆。定滑轮的特点是它的转轴（支点）不随货物上下移动。2、动滑轮，如下图乙所示，特点是它的转动轴会随物体上下移动，它实质是动力臂为阻力臂2倍的省力杠杆，它的转动轴是阻力作用点。3、定滑轮和动滑轮的作用使用定滑轮虽然不能省力，但可以改变用力方向，给工作带来方便。使用动滑轮可以省力，但要多移动距离。要点二、滑轮组把定滑轮和动滑轮组合在一起，构成滑轮组。要点诠释：1、特点：既可省力，又可以改变用力方向。但费距离。2、结论：在使用滑轮组时，滑轮组用几段绳子吊着动滑轮，提起物体所用的力就是总重的几分之一。如果考虑动滑轮的重力，则有。其中：n表示承担物体的绳子的段数s表示绳子自由端移动的距离h表示物体移动的距离v自表示绳子自由端移动的速度v物表示物体移动的速度在使用滑轮组时，绳子固定在动滑轮上要更省力。在使用滑轮组时，绳子固定在:定滑轮上，n为偶数；动滑轮上，n为奇数。要点三、根据要求设计滑轮组1、根据要求确定动滑轮上绳的段数。2、根据绳的段数，确定动滑轮的个数：一个动滑轮可拉2段绳，还能改变用力方向；但也可以拉三段绳，但就不能改变用力方向了。设想如果需要n段绳（n为偶数），那么就需要n/2个动滑轮和n/2个定滑轮穿绳组装时，绳的固定端要固定在定滑轮下的挂钩上（这叫做“偶定”），若不改变力的方向，还可少用一个定滑轮，即个定滑轮。如果n为奇数，则需要个动滑轮和同样数目的定滑轮，穿绳时，绳的固定端要拴在动滑轮上方的挂钩上（这叫做“奇动”），这不能改变用力方向，如果还想改变用力方向，就应再加一个定滑轮，即个定滑轮。上述方法叫“奇动偶定”，如下图所示。【典型例题】类型一、定滑轮和动滑轮1、如图所示，B装置是______滑轮（选填“定”或“动”）。若物体A所受重力为100牛，当分别用不同方向的力匀速提起物体A时，拉力F1______F2（选填“大于”、“等于”或“小于”）。【思路点拨】（1）使用时滑轮的轴固定不动的是定滑轮，滑轮和物体一起移动的滑轮是动滑轮。定滑轮实质上是一等臂杠杆，只改变力的方向，而不省力，（2）使用定滑轮时不省力，不考虑动滑轮重和摩擦，F=G物。【答案】定；等于【解析】（1）提升物体A时，滑轮的轴固定不动，是定滑轮；（2）因为定滑轮相当于一等臂杠杆，只能改变力的方向，而不省力，故定滑轮拉同一物体A，沿不同方向用的拉力大小相等，所以F1=F2，故答案为：定；等于。【总结升华】本题主要考查定滑轮工作特点，是一道基础题。举一反三：【变式】如图所示，物体A和B所受重力都为200N，滑轮重力和摩擦不计，当用力分别匀速提升物体A和B时，FA为_____N，FB为______N。【答案】1002002、小明利用如图所示的简单机械移动物体A时．当沿不同方向分别用F1、F2、F3的力，以不同速度匀速拉动物体时，忽略绳子与滑轮的摩擦，下列说法中正确的是（）A．F1=F2＜F3B．F1＜F2＜F3C．F1＞F2＞F3D．F1=F2=F3【答案】D【解析】由图可知，图中滑轮是定滑轮，定滑轮不能省力，因为物体A匀速运动，所以F1、F2、F3都与物体A受到地面的摩擦力相等，所以三种拉法所用拉力一样大，故ABC错误；故D正确。故选D。【总结升华】本题考查了定滑轮及工作特点，属于基本内容，比较简单。知道定滑轮和动滑轮的定义及其特点是关键。举一反三：【变式】如图所示，若在不计摩擦的情况下把物体匀速向上提起，则拉力F1与F2相比较（）A．F1较小B．F2较小C．F1与F2一样大D．无法确定【答案】A【解析】如图所示：F1的力臂L大于F2的力臂L′，由于提起的重物一定，根据杠杆平衡的条件，阻力和阻力臂的乘积一定，动力臂越长，动力越小...
