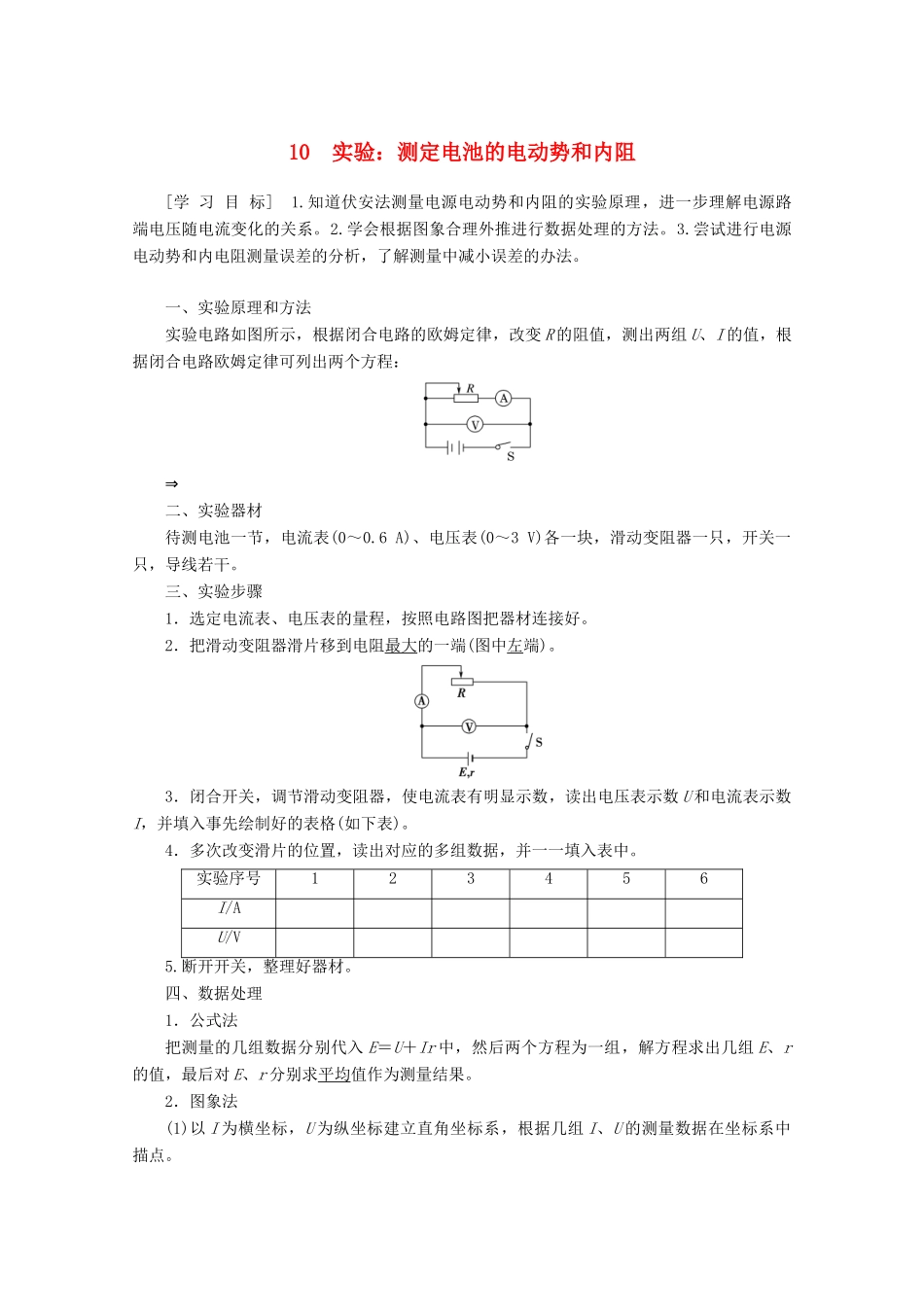

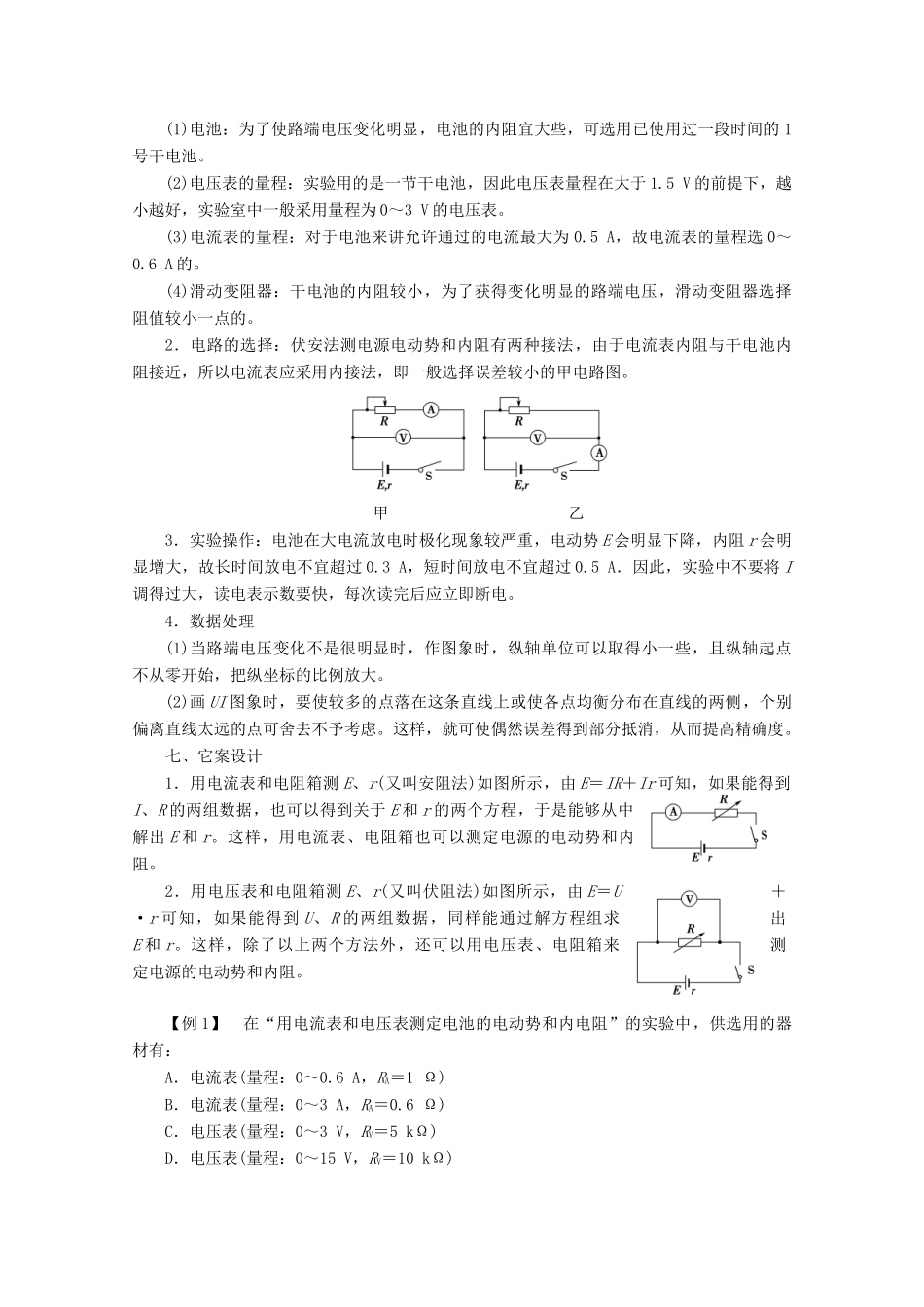

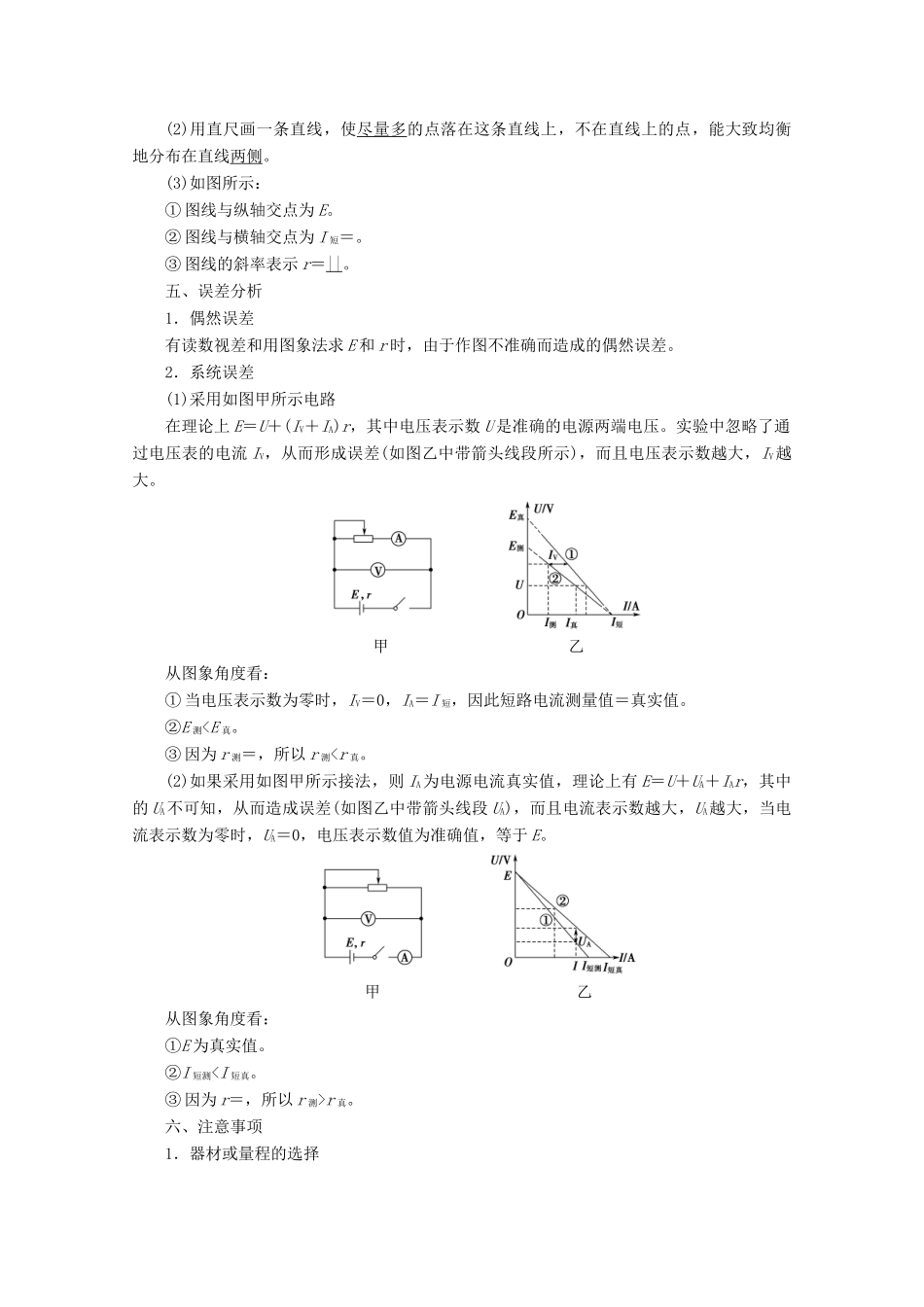

10实验：测定电池的电动势和内阻[学习目标]1.知道伏安法测量电源电动势和内阻的实验原理，进一步理解电源路端电压随电流变化的关系。2.学会根据图象合理外推进行数据处理的方法。3.尝试进行电源电动势和内电阻测量误差的分析，了解测量中减小误差的办法。一、实验原理和方法实验电路如图所示，根据闭合电路的欧姆定律，改变R的阻值，测出两组U、I的值，根据闭合电路欧姆定律可列出两个方程：⇒二、实验器材待测电池一节，电流表(0～0.6A)、电压表(0～3V)各一块，滑动变阻器一只，开关一只，导线若干。三、实验步骤1．选定电流表、电压表的量程，按照电路图把器材连接好。2．把滑动变阻器滑片移到电阻最大的一端(图中左端)。3．闭合开关，调节滑动变阻器，使电流表有明显示数，读出电压表示数U和电流表示数I，并填入事先绘制好的表格(如下表)。4．多次改变滑片的位置，读出对应的多组数据，并一一填入表中。实验序号123456I/AU/V5.断开开关，整理好器材。四、数据处理1．公式法把测量的几组数据分别代入E＝U＋Ir中，然后两个方程为一组，解方程求出几组E、r的值，最后对E、r分别求平均值作为测量结果。2．图象法(1)以I为横坐标，U为纵坐标建立直角坐标系，根据几组I、U的测量数据在坐标系中描点。(2)用直尺画一条直线，使尽量多的点落在这条直线上，不在直线上的点，能大致均衡地分布在直线两侧。(3)如图所示：①图线与纵轴交点为E。②图线与横轴交点为I短＝。③图线的斜率表示r＝||。五、误差分析1．偶然误差有读数视差和用图象法求E和r时，由于作图不准确而造成的偶然误差。2．系统误差(1)采用如图甲所示电路在理论上E＝U＋(IV＋IA)r，其中电压表示数U是准确的电源两端电压。实验中忽略了通过电压表的电流IV，从而形成误差(如图乙中带箭头线段所示)，而且电压表示数越大，IV越大。甲乙从图象角度看：①当电压表示数为零时，IV＝0，IA＝I短，因此短路电流测量值＝真实值。②E测r真。六、注意事项1．器材或量程的选择(1)电池：为了使路端电压变化明显，电池的内阻宜大些，可选用已使用过一段时间的1号干电池。(2)电压表的量程：实验用的是一节干电池，因此电压表量程在大于1.5V的前提下，越小越好，实验室中一般采用量程为0～3V的电压表。(3)电流表的量程：对于电池来讲允许通过的电流最大为0.5A，故电流表的量程选0～0.6A的。(4)滑动变阻器：干电池的内阻较小，为了获得变化明显的路端电压，滑动变阻器选择阻值较小一点的。2．电路的选择：伏安法测电源电动势和内阻有两种接法，由于电流表内阻与干电池内阻接近，所以电流表应采用内接法，即一般选择误差较小的甲电路图。甲乙3．实验操作：电池在大电流放电时极化现象较严重，电动势E会明显下降，内阻r会明显增大，故长时间放电不宜超过0.3A，短时间放电不宜超过0.5A．因此，实验中不要将I调得过大，读电表示数要快，每次读完后应立即断电。4．数据处理(1)当路端电压变化不是很明显时，作图象时，纵轴单位可以取得小一些，且纵轴起点不从零开始，把纵坐标的比例放大。(2)画UI图象时，要使较多的点落在这条直线上或使各点均衡分布在直线的两侧，个别偏离直线太远的点可舍去不予考虑。这样，就可使偶然误差得到部分抵消，从而提高精确度。七、它案设计1．用电流表和电阻箱测E、r(又叫安阻法)如图所示，由E＝IR＋Ir可知，如果能得到I、R的两组数据，也可以得到关于E和r的两个方程，于是能够从中解出E和r。这样，用电流表、电阻箱也可以测定电源的电动势和内阻。2．用电压表和电阻箱测E、r(又叫伏阻法)如图所示，由E＝U＋·r可知，如果能得到U、R的两组数据，同样能通过解方程组求出E和r。这样，除了以上两个方法外，还可以用电压表、电阻箱来测定电源的电动势和内阻。【例1】在“用电流表和电压表测定电池的...
