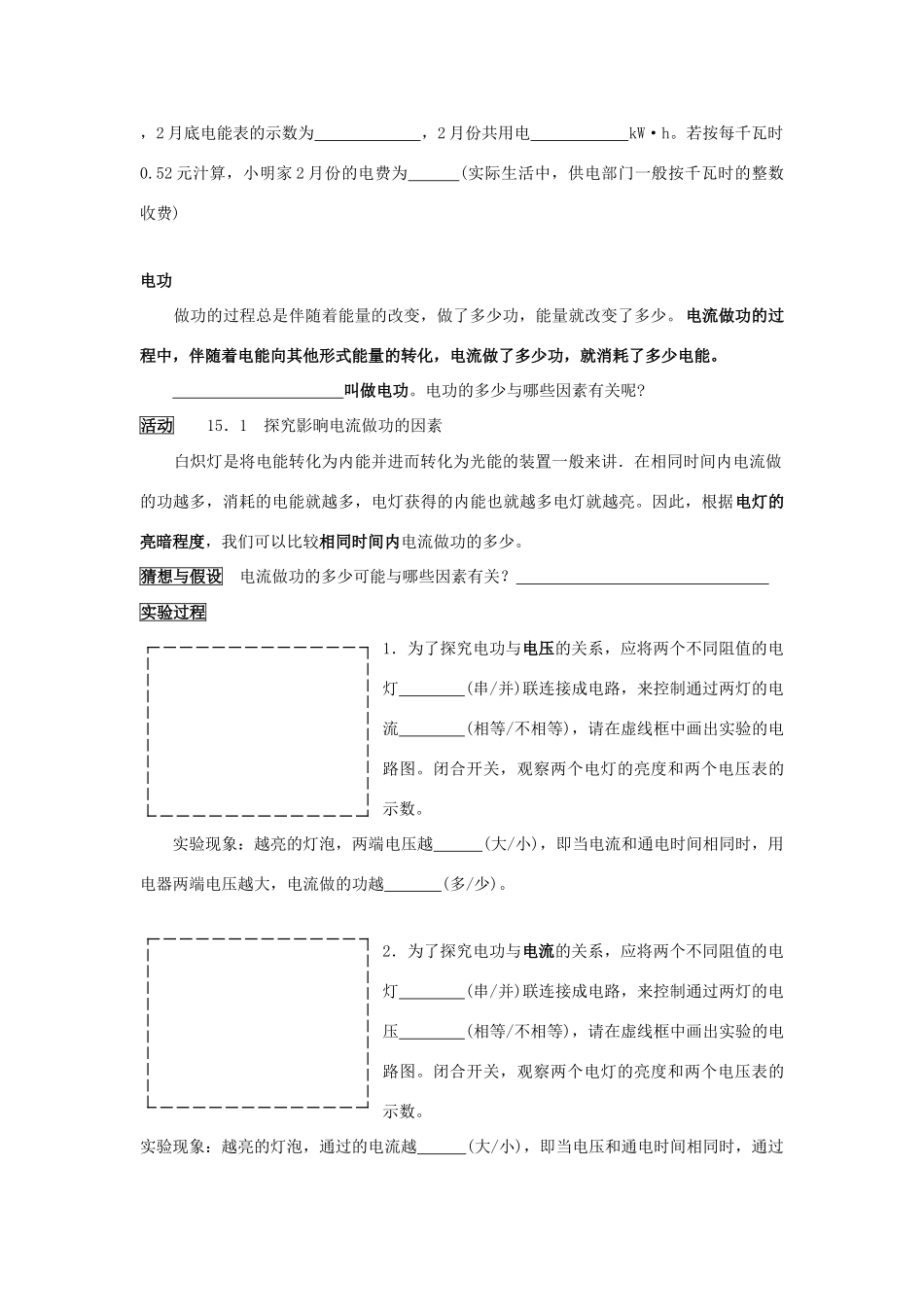

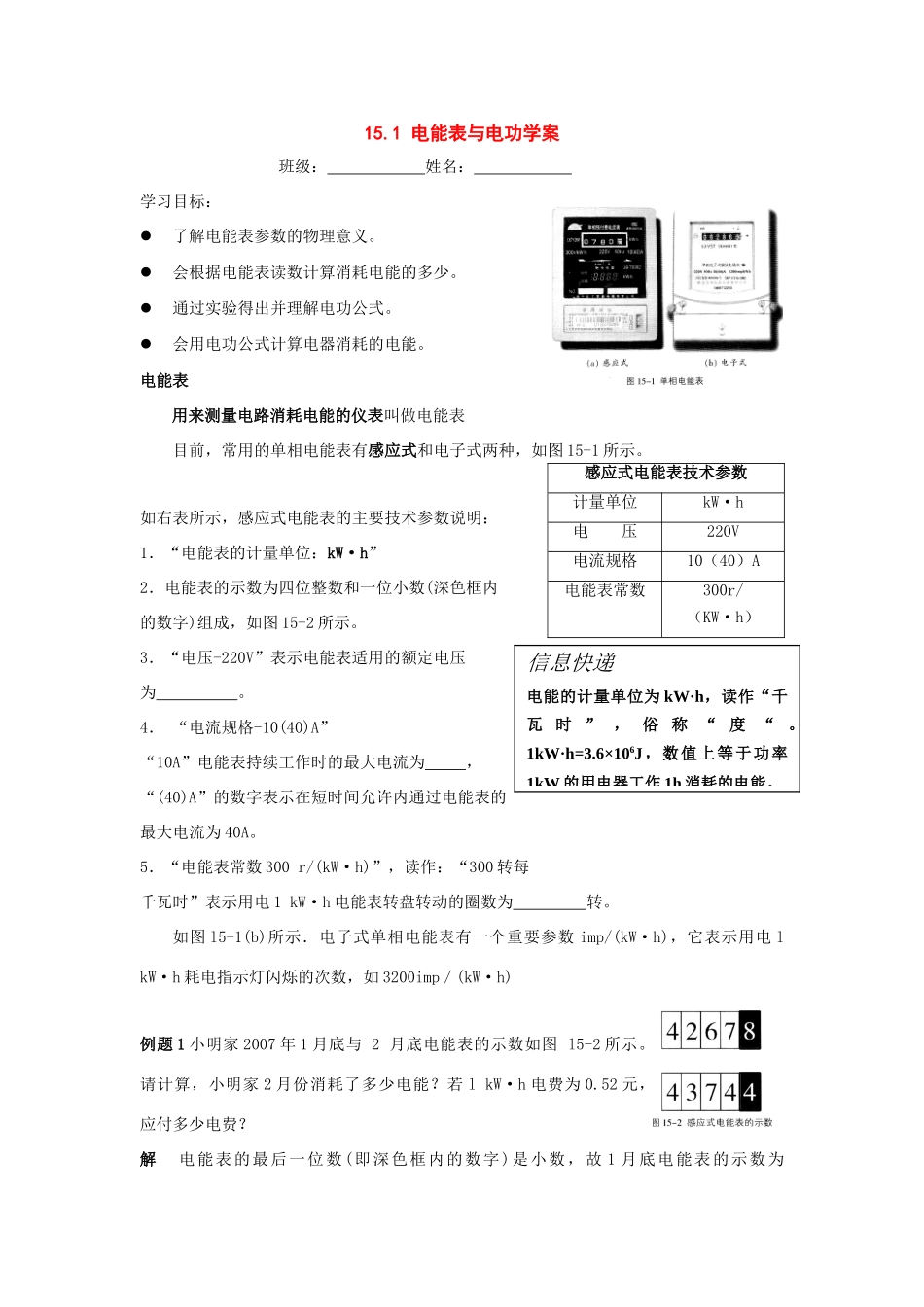

15.1电能表与电功学案班级：姓名：学习目标：了解电能表参数的物理意义。会根据电能表读数计算消耗电能的多少。通过实验得出并理解电功公式。会用电功公式计算电器消耗的电能。电能表用来测量电路消耗电能的仪表叫做电能表目前，常用的单相电能表有感应式和电子式两种，如图15-1所示。如右表所示，感应式电能表的主要技术参数说明：1．“电能表的计量单位：kW·h”2．电能表的示数为四位整数和一位小数(深色框内的数字)组成，如图15-2所示。3．“电压-220V”表示电能表适用的额定电压为。4．“电流规格-10(40)A”“10A”电能表持续工作时的最大电流为，“(40)A”的数字表示在短时间允许内通过电能表的最大电流为40A。5．“电能表常数300r/(kW·h)”，读作：“300转每千瓦时”表示用电1kW·h电能表转盘转动的圈数为转。如图l5-1(b)所示．电子式单相电能表有一个重要参数imp/(kW·h)，它表示用电lkW·h耗电指示灯闪烁的次数，如3200imp／(kW·h)例题1小明家2007年1月底与2月底电能表的示数如图l5-2所示。请计算，小明家2月份消耗了多少电能？若lkW·h电费为0.52元，应付多少电费？解电能表的最后一位数(即深色框内的数字)是小数，故1月底电能表的示数为感应式电能表技术参数计量单位kW·h电压220V电流规格10（40）A电能表常数300r/（KW·h）信息快递电能的计量单位为kW·h，读作“千瓦时”，俗称“度“。1kW·h=3.6×106J，数值上等于功率1kW的用电器工作1h消耗的电能。，2月底电能表的示数为，2月份共用电kW·h。若按每千瓦时0.52元汁算，小明家2月份的电费为(实际生活中，供电部门一般按千瓦时的整数收费)电功做功的过程总是伴随着能量的改变，做了多少功，能量就改变了多少。电流做功的过程中，伴随着电能向其他形式能量的转化，电流做了多少功，就消耗了多少电能。叫做电功。电功的多少与哪些因素有关呢?活动15．1探究影晌电流做功的因素白炽灯是将电能转化为内能并进而转化为光能的装置一般来讲．在相同时间内电流做的功越多，消耗的电能就越多，电灯获得的内能也就越多电灯就越亮。因此，根据电灯的亮暗程度，我们可以比较相同时间内电流做功的多少。猜想与假设电流做功的多少可能与哪些因素有关？实验过程1．为了探究电功与电压的关系，应将两个不同阻值的电灯(串/并)联连接成电路，来控制通过两灯的电流(相等/不相等)，请在虚线框中画出实验的电路图。闭合开关，观察两个电灯的亮度和两个电压表的示数。实验现象：越亮的灯泡，两端电压越(大/小)，即当电流和通电时间相同时，用电器两端电压越大，电流做的功越(多/少)。2．为了探究电功与电流的关系，应将两个不同阻值的电灯(串/并)联连接成电路，来控制通过两灯的电压(相等/不相等)，请在虚线框中画出实验的电路图。闭合开关，观察两个电灯的亮度和两个电压表的示数。实验现象：越亮的灯泡，通过的电流越(大/小)，即当电压和通电时间相同时，通过用电器电流越大，电流做的功越(多/少)。根据生活常识，当电流、电压相同时，通电时间越长，电流做的功越(多/少)。进一步的研究证明：如果将通过用电器的电流记做I，加在用电器两端的电压记做U。通电时间为t，电流对用电器所做的功记做W，则：W=UIt电功的单位与电能的单位相同，都是焦耳，简称焦，符号为J。当某用电器两端的电压为1V，通过用电器的电流为1A时，该用电器在ls内消耗的电能为lJ。也可以说，在1s内电流对该用电器做了lJ的功。例题2关于电功，下面说法正确的是()A．用电器通电的时间越长，电流所做的功越多B．通过用电器的电流越大，电流所做的功越多C．用电器两端的电压越大，电流所做的功越多D．电流做了多少功．就有多少电能转化为其他形式的能本题中，只有在控制、不变时，A选项才正确；控制、不变时，B选项才正确；控制、不变时．B选项才正确。
