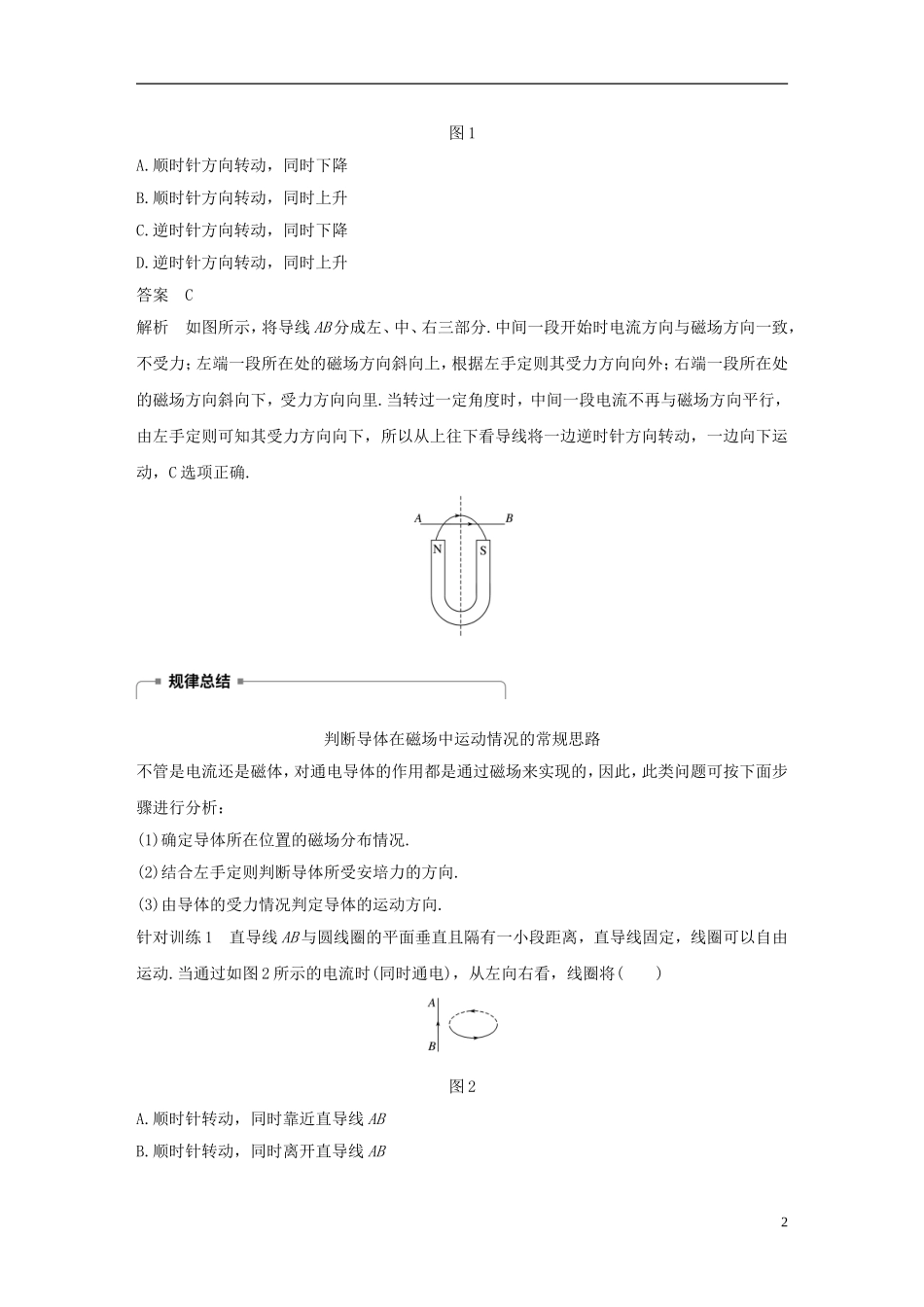

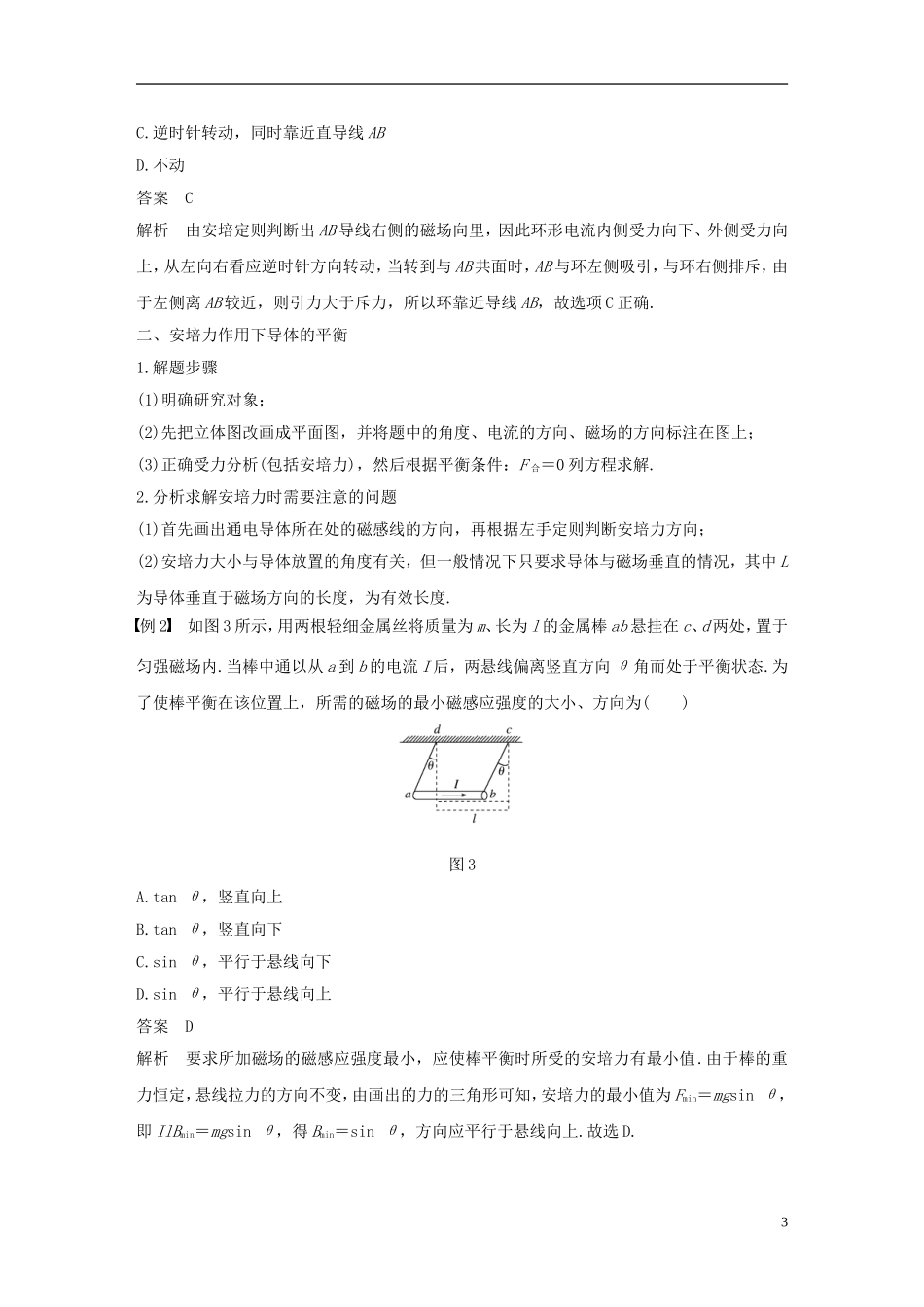

习题课：安培力的应用[学习目标]1.会用左手定则判断安培力的方向和导体的运动方向.2.会分析导体在安培力作用下的平衡问题.3.会结合牛顿第二定律求导体棒的瞬时加速度.一、安培力作用下导体运动方向的判断判断安培力作用下导体的运动方向，常有以下几种方法：(1)电流元法即把整段电流等效为多段直线电流元，运用左手定则判断出每小段电流元受安培力的方向，从而判断出整段电流所受合力的方向.(2)特殊位置法把电流或磁铁转到一个便于分析的特殊位置后再判断所受安培力方向，从而确定运动方向.(3)等效法环形电流和通电螺线管都可以等效成条形磁铁.条形磁铁也可以等效成环形电流或通电螺线管.通电螺线管也可以等效成很多匝的环形电流来分析.(4)利用结论法①两电流相互平行时无转动趋势，同向电流相互吸引，反向电流相互排斥；②两电流不平行时，有转动到相互平行且电流方向相同的趋势.(5)转换研究对象法因为电流之间，电流与磁体之间的相互作用满足牛顿第三定律.定性分析磁体在电流产生的磁场中的受力和运动时，可先分析电流在磁体的磁场中受到的安培力，然后由牛顿第三定律，再确定磁体所受电流的作用力.例1如图1所示，把一重力不计的通电直导线AB水平放在蹄形磁铁磁极的正上方，导线可以在空间自由运动，当导线通以图示方向电流I时，导线的运动情况是(从上往下看)()1图1A.顺时针方向转动，同时下降B.顺时针方向转动，同时上升C.逆时针方向转动，同时下降D.逆时针方向转动，同时上升答案C解析如图所示，将导线AB分成左、中、右三部分.中间一段开始时电流方向与磁场方向一致，不受力；左端一段所在处的磁场方向斜向上，根据左手定则其受力方向向外；右端一段所在处的磁场方向斜向下，受力方向向里.当转过一定角度时，中间一段电流不再与磁场方向平行，由左手定则可知其受力方向向下，所以从上往下看导线将一边逆时针方向转动，一边向下运动，C选项正确.判断导体在磁场中运动情况的常规思路不管是电流还是磁体，对通电导体的作用都是通过磁场来实现的，因此，此类问题可按下面步骤进行分析：(1)确定导体所在位置的磁场分布情况.(2)结合左手定则判断导体所受安培力的方向.(3)由导体的受力情况判定导体的运动方向.针对训练1直导线AB与圆线圈的平面垂直且隔有一小段距离，直导线固定，线圈可以自由运动.当通过如图2所示的电流时(同时通电)，从左向右看，线圈将()图2A.顺时针转动，同时靠近直导线ABB.顺时针转动，同时离开直导线AB2C.逆时针转动，同时靠近直导线ABD.不动答案C解析由安培定则判断出AB导线右侧的磁场向里，因此环形电流内侧受力向下、外侧受力向上，从左向右看应逆时针方向转动，当转到与AB共面时，AB与环左侧吸引，与环右侧排斥，由于左侧离AB较近，则引力大于斥力，所以环靠近导线AB，故选项C正确.二、安培力作用下导体的平衡1.解题步骤(1)明确研究对象；(2)先把立体图改画成平面图，并将题中的角度、电流的方向、磁场的方向标注在图上；(3)正确受力分析(包括安培力)，然后根据平衡条件：F合＝0列方程求解.2.分析求解安培力时需要注意的问题(1)首先画出通电导体所在处的磁感线的方向，再根据左手定则判断安培力方向；(2)安培力大小与导体放置的角度有关，但一般情况下只要求导体与磁场垂直的情况，其中L为导体垂直于磁场方向的长度，为有效长度.例2如图3所示，用两根轻细金属丝将质量为m、长为l的金属棒ab悬挂在c、d两处，置于匀强磁场内.当棒中通以从a到b的电流I后，两悬线偏离竖直方向θ角而处于平衡状态.为了使棒平衡在该位置上，所需的磁场的最小磁感应强度的大小、方向为()图3A.tanθ，竖直向上B.tanθ，竖直向下C.sinθ，平行于悬线向下D.sinθ，平行于悬线向上答案D解析要求所加磁场的磁感应强度最小，应使棒平衡时所受的安培力有最小值.由于棒的重力恒定，悬线拉力的方向不变，由画出的力的三角形可知，安培力的最小值为Fmin＝mgsinθ，即IlBmin＝mgsinθ，得Bmin＝sinθ，方向应平行于悬线向上.故选D.3解决安培力作用下的受力平衡问题，受力分析是关键，解题时应先画出受力分析图，必要时要把立体图转换成平面图.针对训练2如图4所示，金属棒MN两端由等长的轻质细线...
