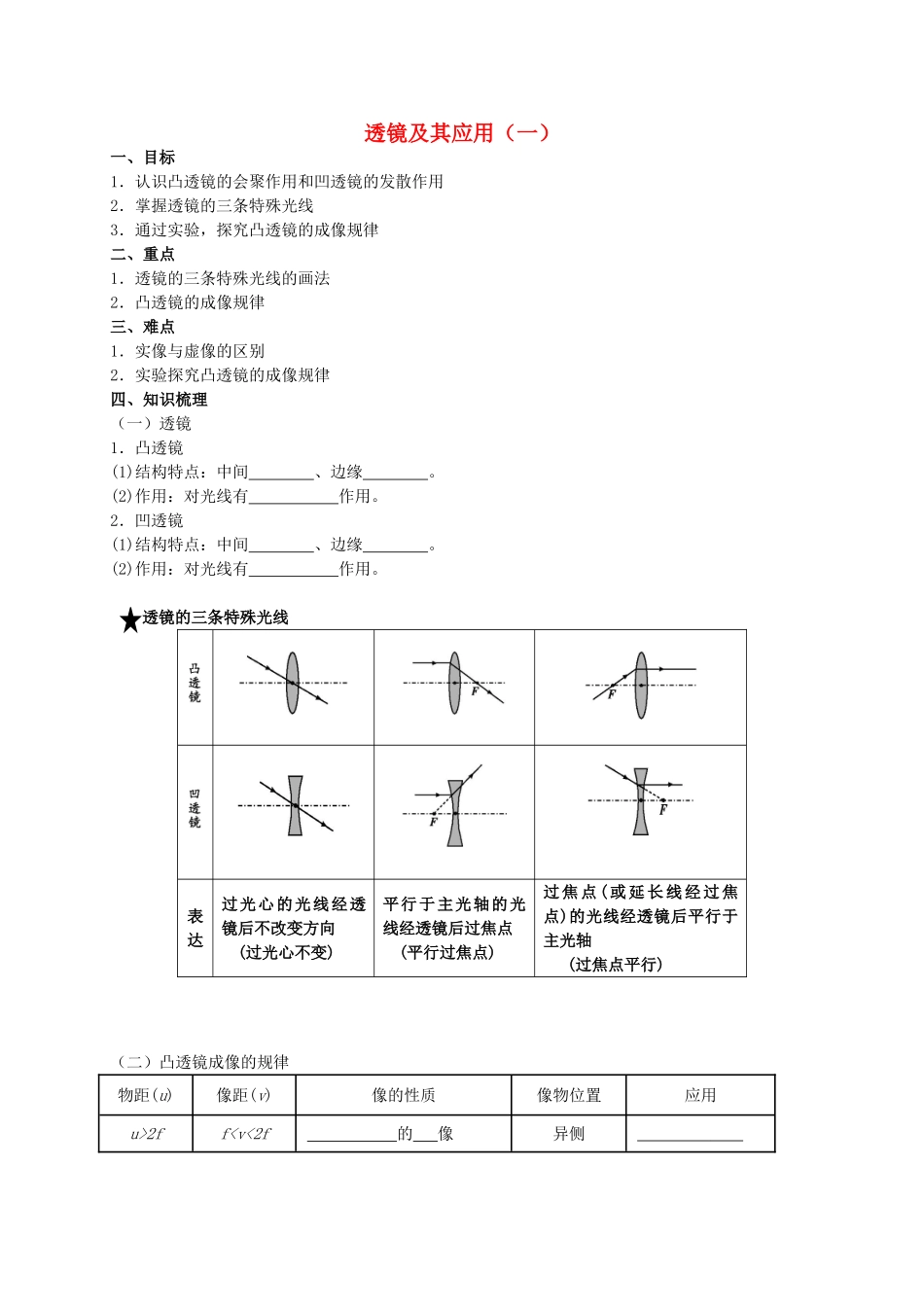

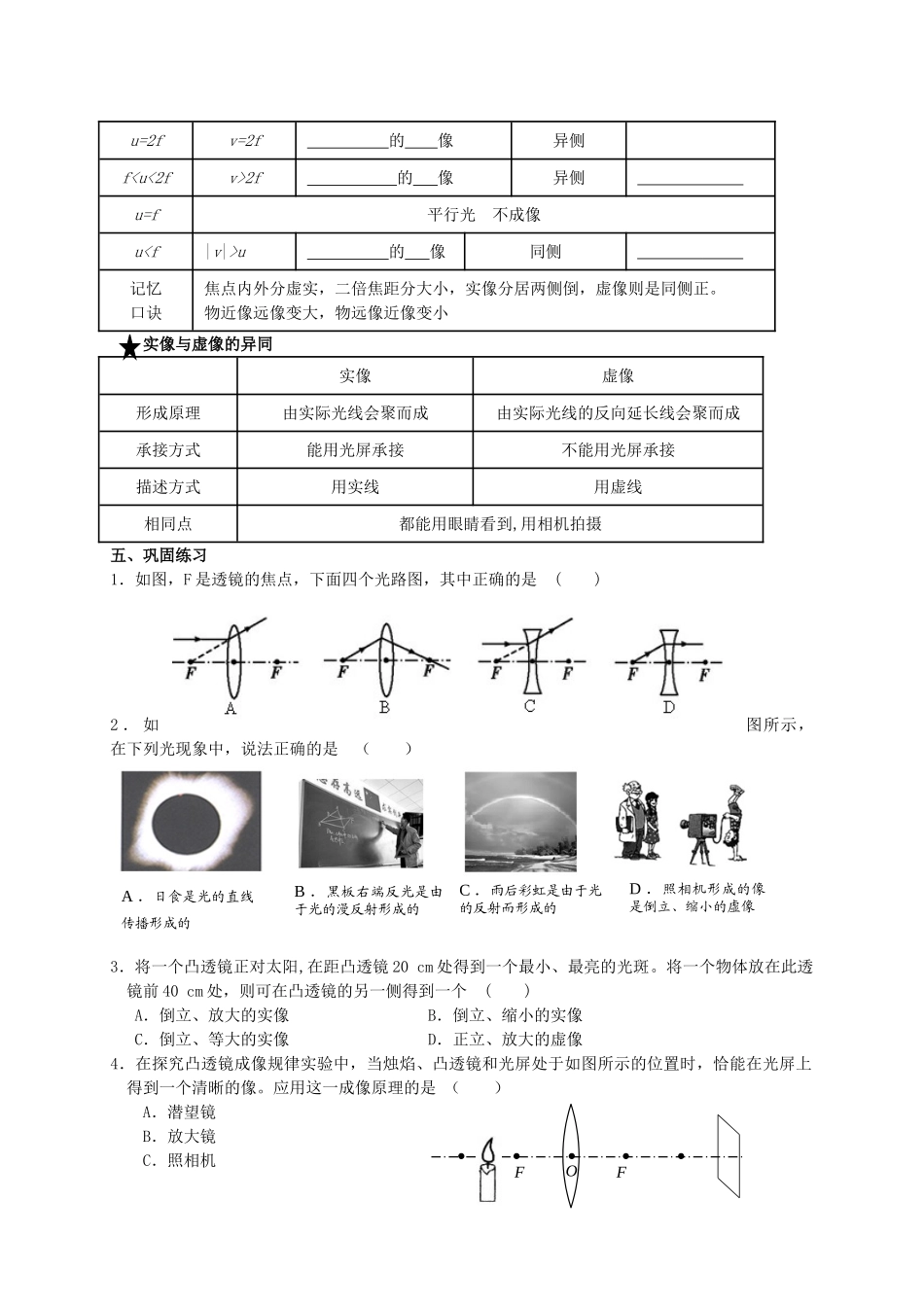

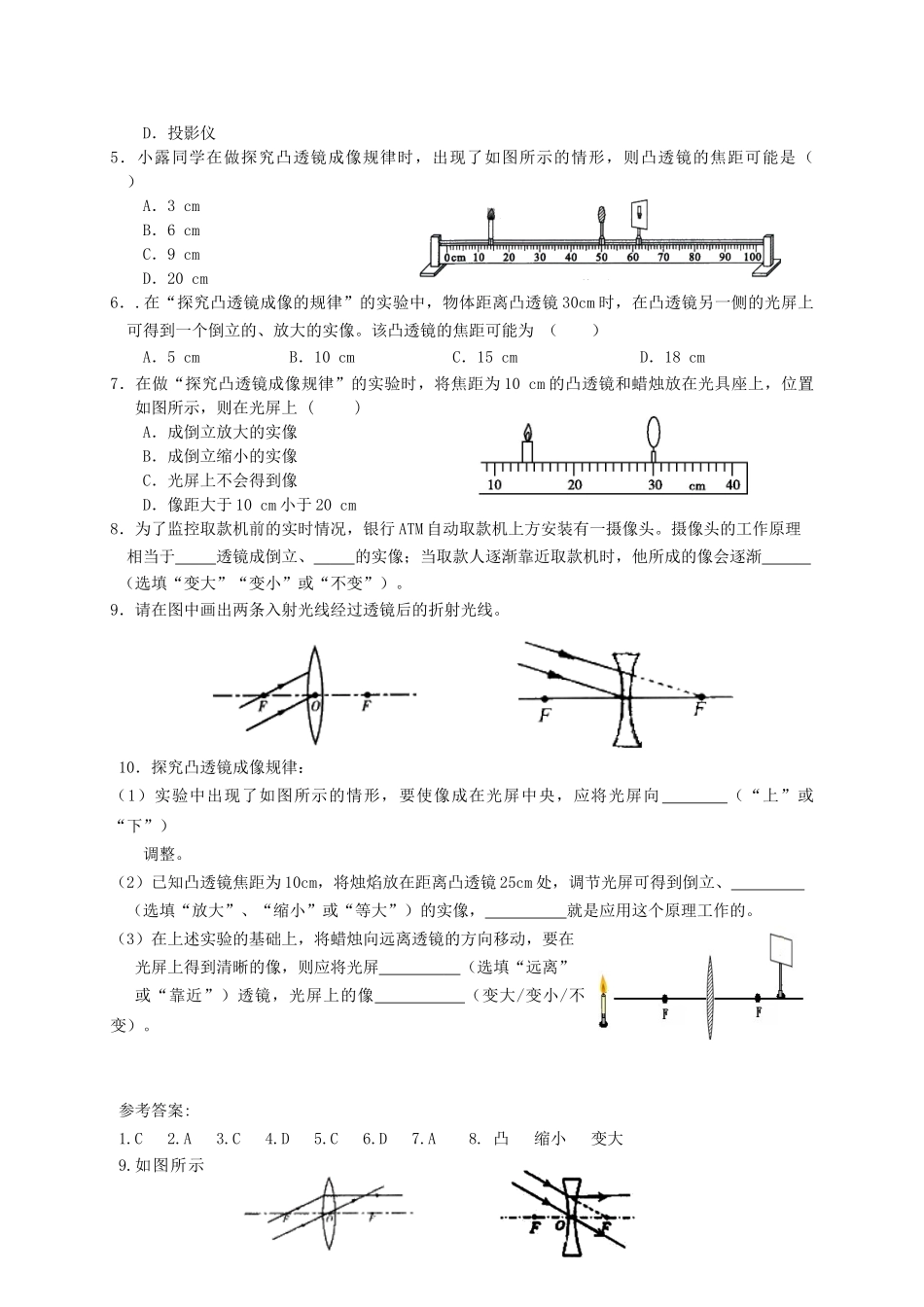

透镜及其应用（一）一、目标1．认识凸透镜的会聚作用和凹透镜的发散作用2．掌握透镜的三条特殊光线3．通过实验，探究凸透镜的成像规律二、重点1．透镜的三条特殊光线的画法2．凸透镜的成像规律三、难点1．实像与虚像的区别2．实验探究凸透镜的成像规律四、知识梳理（一）透镜1．凸透镜(1)结构特点：中间、边缘。(2)作用：对光线有作用。2．凹透镜(1)结构特点：中间、边缘。(2)作用：对光线有作用。透镜的三条特殊光线表达过光心的光线经透镜后不改变方向(过光心不变)平行于主光轴的光线经透镜后过焦点(平行过焦点)过焦点(或延长线经过焦点)的光线经透镜后平行于主光轴(过焦点平行)（二）凸透镜成像的规律物距(u)像距(v)像的性质像物位置应用u>2ff2f的像异侧u=f平行光不成像uu的像同侧记忆口诀焦点内外分虚实，二倍焦距分大小，实像分居两侧倒，虚像则是同侧正。物近像远像变大，物远像近像变小实像与虚像的异同实像虚像形成原理由实际光线会聚而成由实际光线的反向延长线会聚而成承接方式能用光屏承接不能用光屏承接描述方式用实线用虚线相同点都能用眼睛看到,用相机拍摄五、巩固练习1．如图，F是透镜的焦点，下面四个光路图，其中正确的是()2．如图所示，在下列光现象中，说法正确的是（）3．将一个凸透镜正对太阳,在距凸透镜20cm处得到一个最小、最亮的光斑。将一个物体放在此透镜前40cm处，则可在凸透镜的另一侧得到一个()A．倒立、放大的实像B．倒立、缩小的实像C．倒立、等大的实像D．正立、放大的虚像4．在探究凸透镜成像规律实验中，当烛焰、凸透镜和光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。应用这一成像原理的是（）A．潜望镜B．放大镜C．照相机B．黑板右端反光是由于光的漫反射形成的C．雨后彩虹是由于光的反射而形成的D．照相机形成的像是倒立、缩小的虚像A．日食是光的直线传播形成的D．投影仪5．小露同学在做探究凸透镜成像规律时，出现了如图所示的情形，则凸透镜的焦距可能是（）A．3cmB．6cmC．9cmD．20cm6．.在“探究凸透镜成像的规律”的实验中，物体距离凸透镜30cm时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像。该凸透镜的焦距可能为（）A．5cmB．10cmC．15cmD．18cm7．在做“探究凸透镜成像规律”的实验时，将焦距为10cm的凸透镜和蜡烛放在光具座上，位置如图所示，则在光屏上()A．成倒立放大的实像B．成倒立缩小的实像C．光屏上不会得到像D．像距大于10cm小于20cm8．为了监控取款机前的实时情况，银行ATM自动取款机上方安装有一摄像头。摄像头的工作原理相当于透镜成倒立、的实像；当取款人逐渐靠近取款机时，他所成的像会逐渐（选填“变大”“变小”或“不变”）。9．请在图中画出两条入射光线经过透镜后的折射光线。10．探究凸透镜成像规律：（1）实验中出现了如图所示的情形，要使像成在光屏中央，应将光屏向（“上”或“下”）调整。（2）已知凸透镜焦距为10cm，将烛焰放在距离凸透镜25cm处，调节光屏可得到倒立、（选填“放大”、“缩小”或“等大”）的实像，就是应用这个原理工作的。（3）在上述实验的基础上，将蜡烛向远离透镜的方向移动，要在光屏上得到清晰的像，则应将光屏（选填“远离”或“靠近”）透镜，光屏上的像（变大/变小/不变）。参考答案:1.C2.A3.C4.D5.C6.D7.A8.凸缩小变大9.如图所示10.（1）下（2）缩小照相机（3）靠近变小
