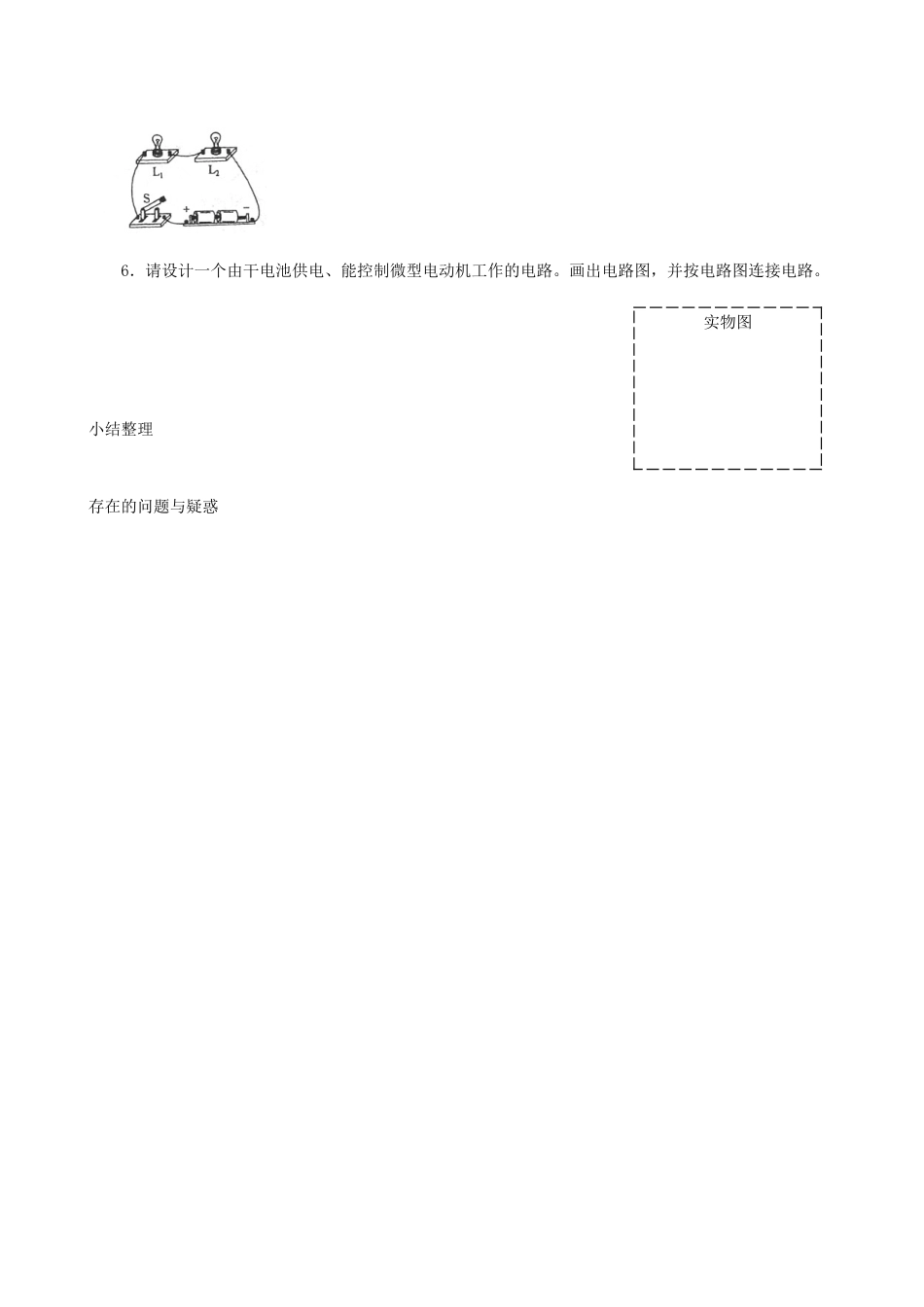

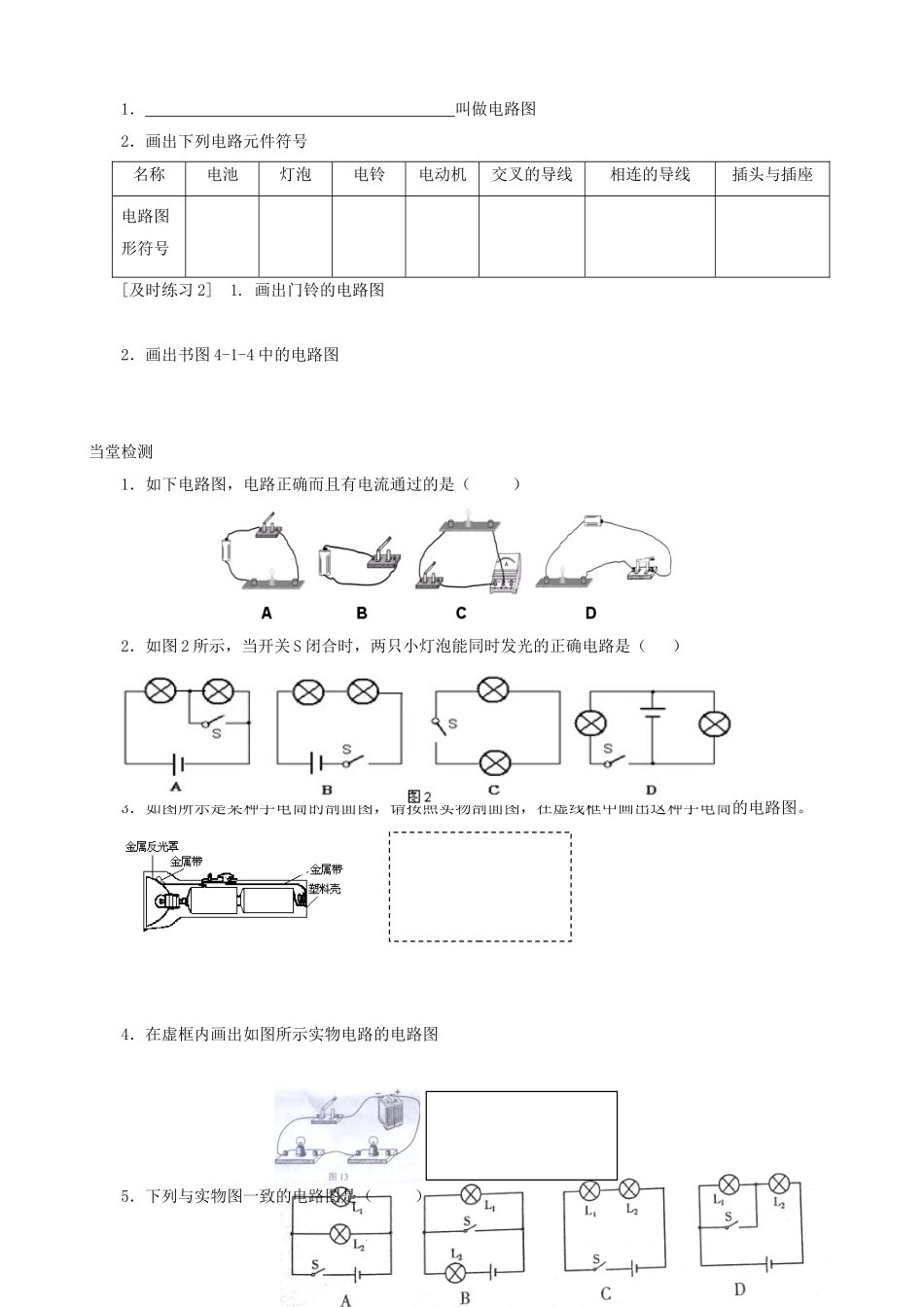

第四章第1节电路学习目标1．初步认识电路，能画常见的电路元件的符号和简单的电路图2．知道什么是电路的通路、开路，知道短路及其危害3．从能量转化的角度认识电源和用电器的作用4．经历连接电路的动手过程，学会简单电路的连接方法课前学习一、复习回顾1．物理学规定：规定为电流的方向2．在电源外部，电流是从流出，经过用电器，从流入二、尝试学习（看书P46—48完成）1．电路的基本元件①电路是。②电源：。③用电器：。④开关：。2．电路的分类①通路：。②开路：。③短路：。3．画出常见的电路元件符号课堂学习一、试一试：让灯泡亮起来1．需要哪些器材。2．连接电路时的注意事项（1）在连接电路时，开关应处于状态。（2）不能用导线直接接在电源两极，防止损坏电源。3．电路的基本元件①电路是。②电源：。③用电器：。[及时练习1]说一说自己家里有哪些家用电器？它们分别把是电能转化成什么能？④开关：。二、电路的分类1．通路：。2．开路：。3．短路：。三、电路图1．叫做电路图2．画出下列电路元件符号名称电池灯泡电铃电动机交叉的导线相连的导线插头与插座电路图形符号[及时练习2]1.画出门铃的电路图2．画出书图4-1-4中的电路图当堂检测1．如下电路图，电路正确而且有电流通过的是（）2．如图2所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（）3．如图所示是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图。4．在虚框内画出如图所示实物电路的电路图5．下列与实物图一致的电路图是（）6．请设计一个由干电池供电、能控制微型电动机工作的电路。画出电路图，并按电路图连接电路。小结整理存在的问题与疑惑实物图参考答案：当堂检测：1、D；2、B；3、4、5、C；6、（略）
