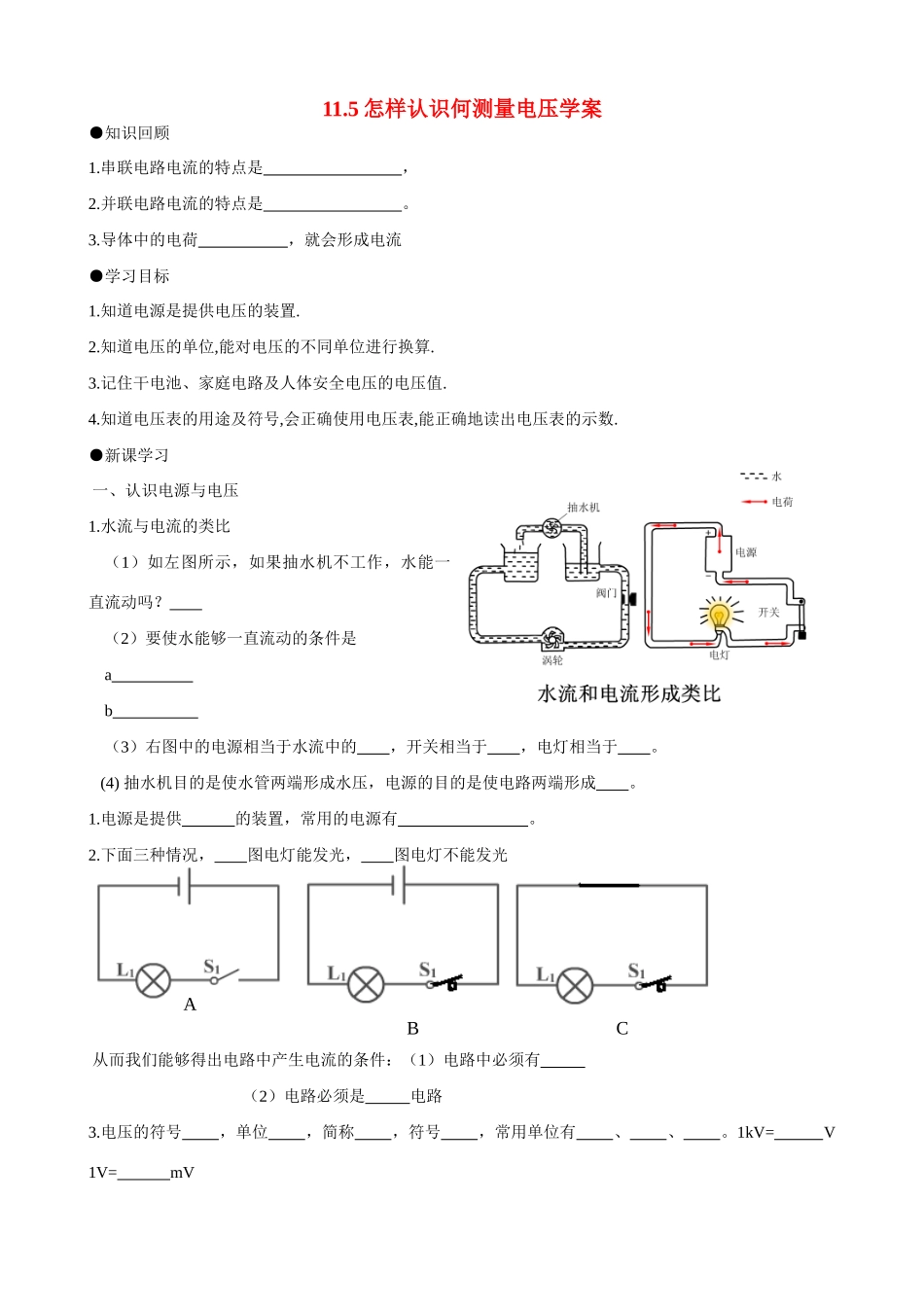

八年级物理11.5怎样认识何测量电压(学案)_第1页
1/3

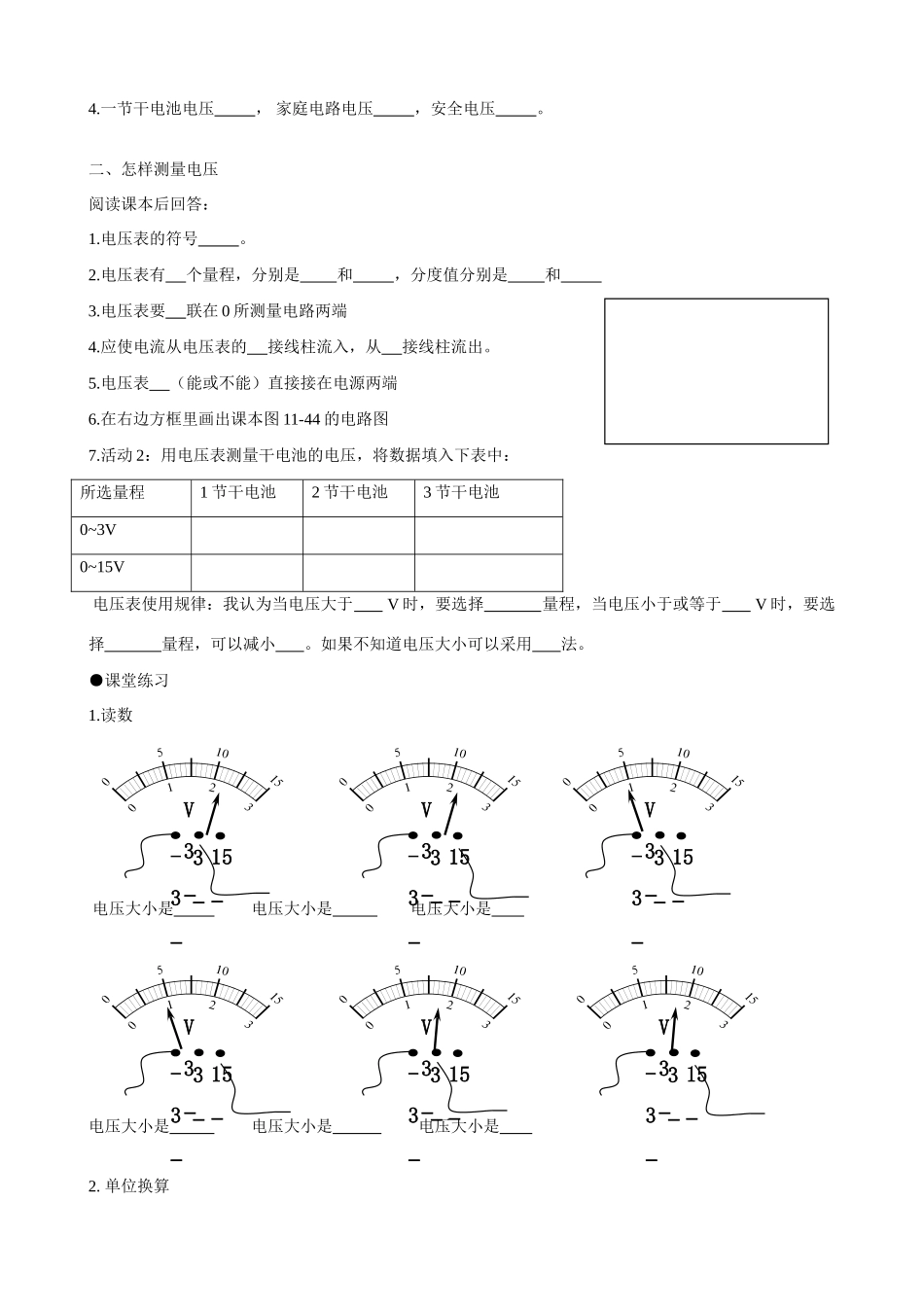

八年级物理11.5怎样认识何测量电压(学案)_第2页
2/3

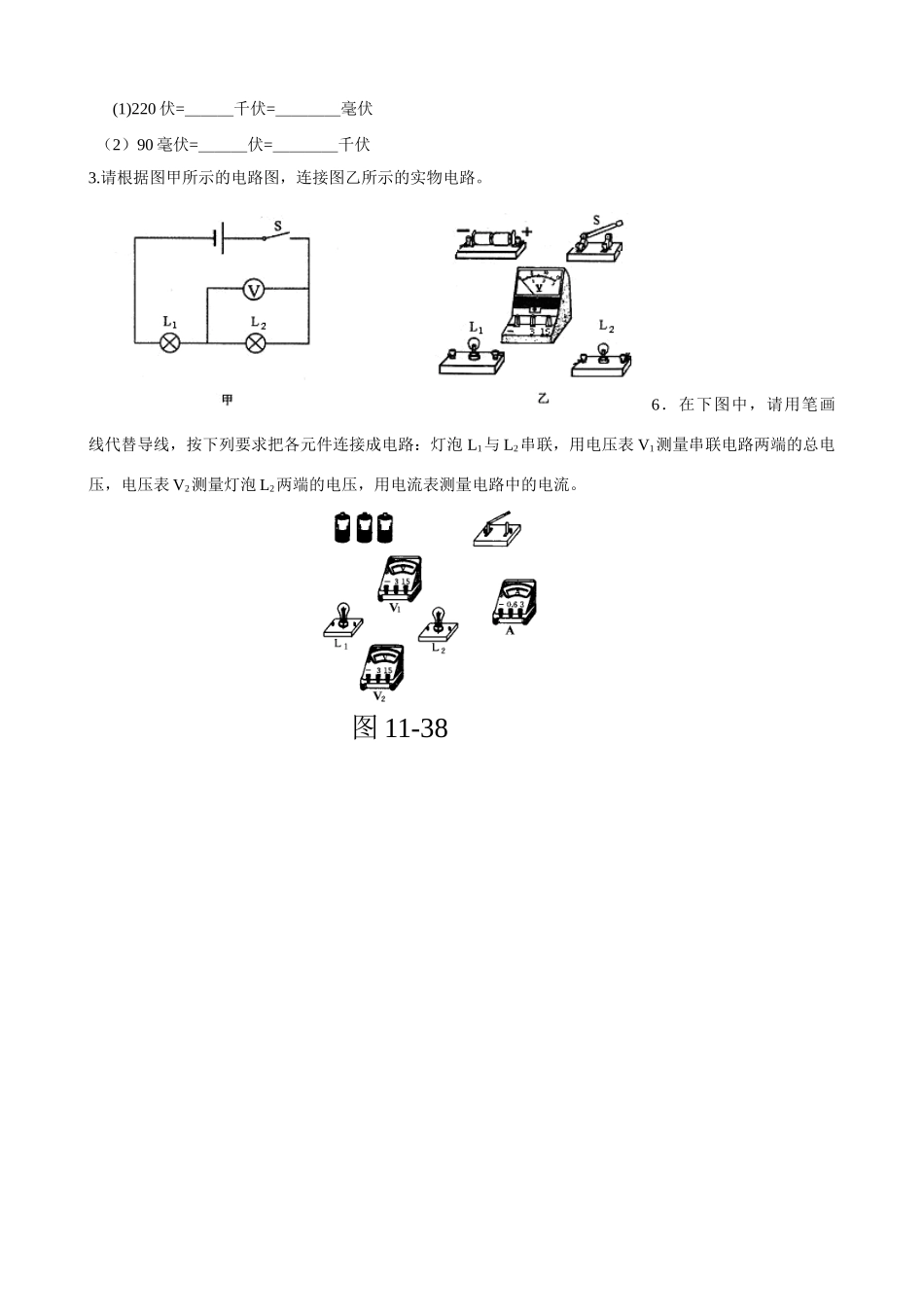

八年级物理11.5怎样认识何测量电压(学案)_第3页
3/3
11.5怎样认识何测量电压学案●知识回顾1.串联电路电流的特点是,2.并联电路电流的特点是。3.导体中的电荷,就会形成电流●学习目标1.知道电源是提供电压的装置.2.知道电压的单位,能对电压的不同单位进行换算.3.记住干电池、家庭电路及人体安全电压的电压值.4.知道电压表的用途及符号,会正确使用电压表,能正确地读出电压表的示数.●新课学习一、认识电源与电压1.水流与电流的类比(1)如左图所示,如果抽水机不工作,水能一直流动吗?(2)要使水能够一直流动的条件是ab(3)右图中的电源相当于水流中的,开关相当于,电灯相当于。(4)抽水机目的是使水管两端形成水压,电源的目的是使电路两端形成。1.电源是提供的装置,常用的电源有。2.下面三种情况,图电灯能发光,图电灯不能发光从而我们能够得出电路中产生电流的条件:(1)电路中必须有(2)电路必须是电路3.电压的符号,单位,简称,符号,常用单位有、、。1kV=V1V=mVACABA4.一节干电池电压,家庭电路电压,安全电压。二、怎样测量电压阅读课本后回答:1.电压表的符号。2.电压表有个量程,分别是和,分度值分别是和3.电压表要联在0所测量电路两端4.应使电流从电压表的接线柱流入,从接线柱流出。5.电压表(能或不能)直接接在电源两端6.在右边方框里画出课本图11-44的电路图7.活动2:用电压表测量干电池的电压,将数据填入下表中:所选量程1节干电池2节干电池3节干电池0~3V0~15V电压表使用规律:我认为当电压大于V时,要选择量程,当电压小于或等于V时,要选择量程,可以减小。如果不知道电压大小可以采用法。●课堂练习1.读数电压大小是电压大小是电压大小是电压大小是电压大小是电压大小是2.单位换算3-15--3-V3-3-15--3-V3-3-15--3-V3-3-15--3-V3-3-15--3-V3-3-15--3-V3-(1)220伏=___千伏=____毫伏(2)90毫伏=___伏=____千伏3.请根据图甲所示的电路图,连接图乙所示的实物电路。6.在下图中,请用笔画线代替导线,按下列要求把各元件连接成电路:灯泡L1与L2串联,用电压表V1测量串联电路两端的总电压,电压表V2测量灯泡L2两端的电压,用电流表测量电路中的电流。图11-38
