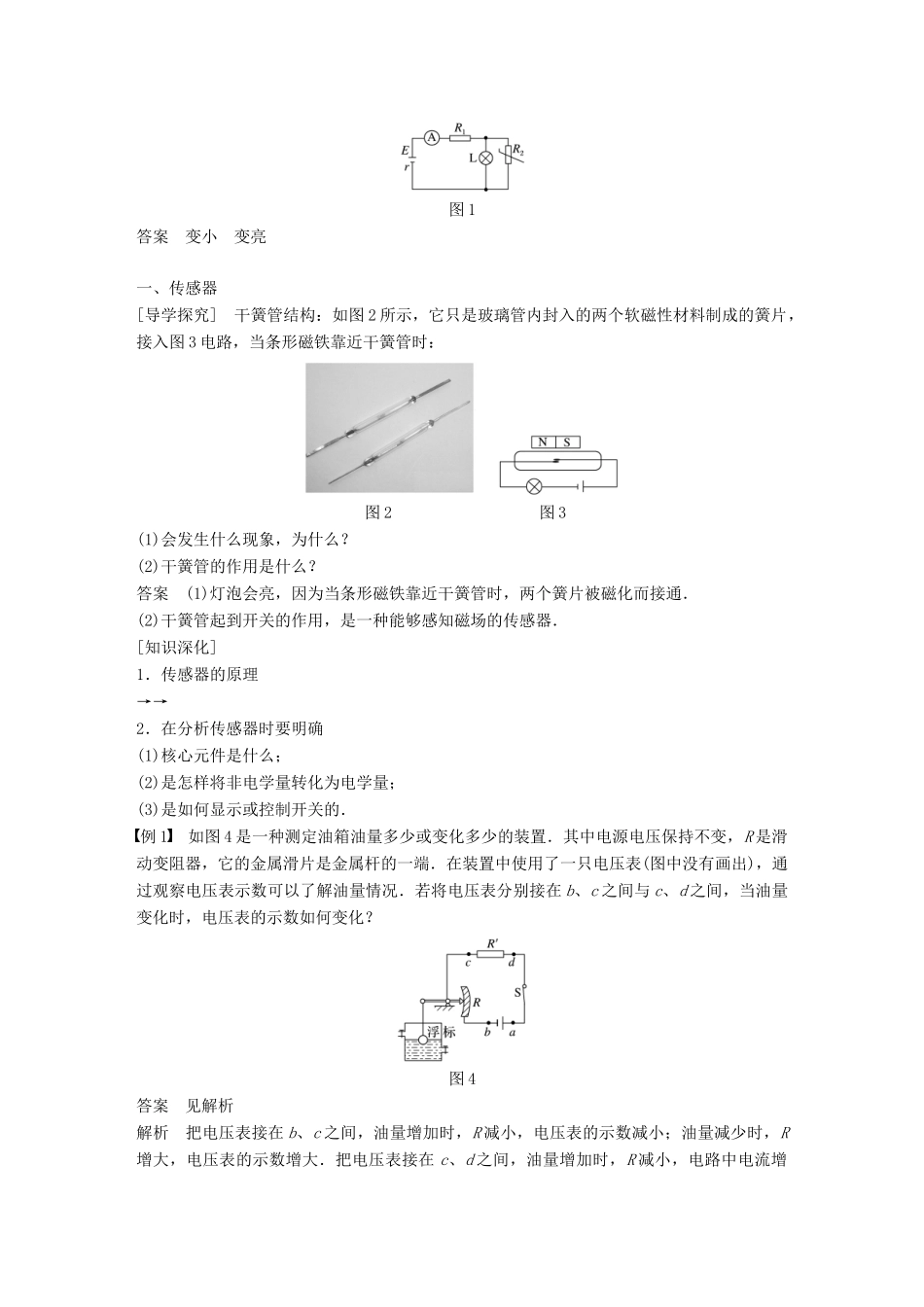

1传感器及其工作原理[学习目标]1.了解什么是传感器，感受传感技术在信息时代的作用与意义.2.知道将非电学量转化为电学量的意义.3.了解光敏电阻、热敏电阻、金属热电阻和霍尔元件的性能，知道其工作原理及作用．一、传感器及工作原理1．传感器的定义：能够感受诸如力、温度、光、声、化学成分等物理量，并能把它们按照一定的规律转换为便于传送和处理的另一个物理量(通常是电压、电流等电学量)，或转换为电路的通断的元件．2．非电学量转换为电学量的意义：把非电学量转换为电学量，可以方便地进行测量、传输、处理和控制．二、光敏电阻的特点及工作原理1．当半导体材料受到光照或者温度升高时，会有更多的电子获得能量成为自由电子，同时也形成更多的空穴，于是导电能力明显增强．2．光敏电阻是用半导体材料(如硫化镉)制成的．它的特点是光照越强，电阻越小．它能够把光照强弱这个光学量转换为电阻这个电学量．三、热敏电阻和金属热电阻的特点1．热敏电阻：用半导体材料制成．可分为正温度系数的热敏电阻和负温度系数的热敏电阻．(1)正温度系数的热敏电阻随温度升高电阻增大．(2)负温度系数的热敏电阻(如氧化锰热敏电阻)随温度升高电阻减小．2．金属热电阻：金属的电阻率随温度升高而增大，利用这一特性，金属丝也可以制作成温度传感器，称为热电阻．四、霍尔元件的特点1．霍尔元件在电流、电压稳定时，载流子所受电场力和洛伦兹力二力平衡．2．霍尔电压：UH＝k(d为薄片的厚度，k为霍尔系数)．其中UH的变化与B成正比，所以霍尔元件能把磁感应强度这个磁学量转换成电压这个电学量．[即学即用]1．判断下列说法的正误．(1)传感器可以把非电学量转化为电学量．(√)(2)光敏电阻的阻值随光照的强弱而变化，光照越强电阻越大．(×)(3)热敏电阻一般用半导体材料制作，导电能力随温度的升高而增强，但灵敏度低．(×)(4)霍尔元件一共有两个电极，电压这个电学量就通过这两个电极输出．(×)2．如图1所示，R1为定值电阻，R2为负温度系数的热敏电阻，L为小灯泡，当温度降低时，电流表的读数________(填“变大”或“变小”)，小灯泡的亮度________(填“变亮”或“变暗”)．图1答案变小变亮一、传感器[导学探究]干簧管结构：如图2所示，它只是玻璃管内封入的两个软磁性材料制成的簧片，接入图3电路，当条形磁铁靠近干簧管时：图2图3(1)会发生什么现象，为什么？(2)干簧管的作用是什么？答案(1)灯泡会亮，因为当条形磁铁靠近干簧管时，两个簧片被磁化而接通．(2)干簧管起到开关的作用，是一种能够感知磁场的传感器．[知识深化]1．传感器的原理→→2．在分析传感器时要明确(1)核心元件是什么；(2)是怎样将非电学量转化为电学量；(3)是如何显示或控制开关的．例1如图4是一种测定油箱油量多少或变化多少的装置．其中电源电压保持不变，R是滑动变阻器，它的金属滑片是金属杆的一端．在装置中使用了一只电压表(图中没有画出)，通过观察电压表示数可以了解油量情况．若将电压表分别接在b、c之间与c、d之间，当油量变化时，电压表的示数如何变化？图4答案见解析解析把电压表接在b、c之间，油量增加时，R减小，电压表的示数减小；油量减少时，R增大，电压表的示数增大．把电压表接在c、d之间，油量增加时，R减小，电路中电流增大，则R′两端的电压增大，电压表的示数增大，同理，油量减少时，电压表的示数减小．二、光敏电阻[导学探究]在工厂生产车间的生产线上安装计数器后，就可以准确得知生产产品的数量，如图5所示为光敏电阻自动计数器的示意图，其中R1为光敏电阻，R2为定值电阻．此光电计数器的基本工作原理是什么？图5答案当光被产品挡住时，R1电阻增大，电路中电流减小，R2两端电压减小，信号处理系统得到低电压，每通过一个产品就获得一次低电压，并计数一次．例2(多选)如图6所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当入射光强度增大时()图6A．电压表的示数增大B．R2中电流减小C．小灯泡的功率增大D．电路的路端电压增大答案ABC解析当入射光强度增大时，R3阻值减小，外电路总电阻随R3的减小而减小，由闭合电路欧姆定律知，干路电流增大，R1两端电压增大，从而电压表的示数增大，同时内电...
