高中物理 5.4《变压器》学案 新人教版选修3-2VIP免费

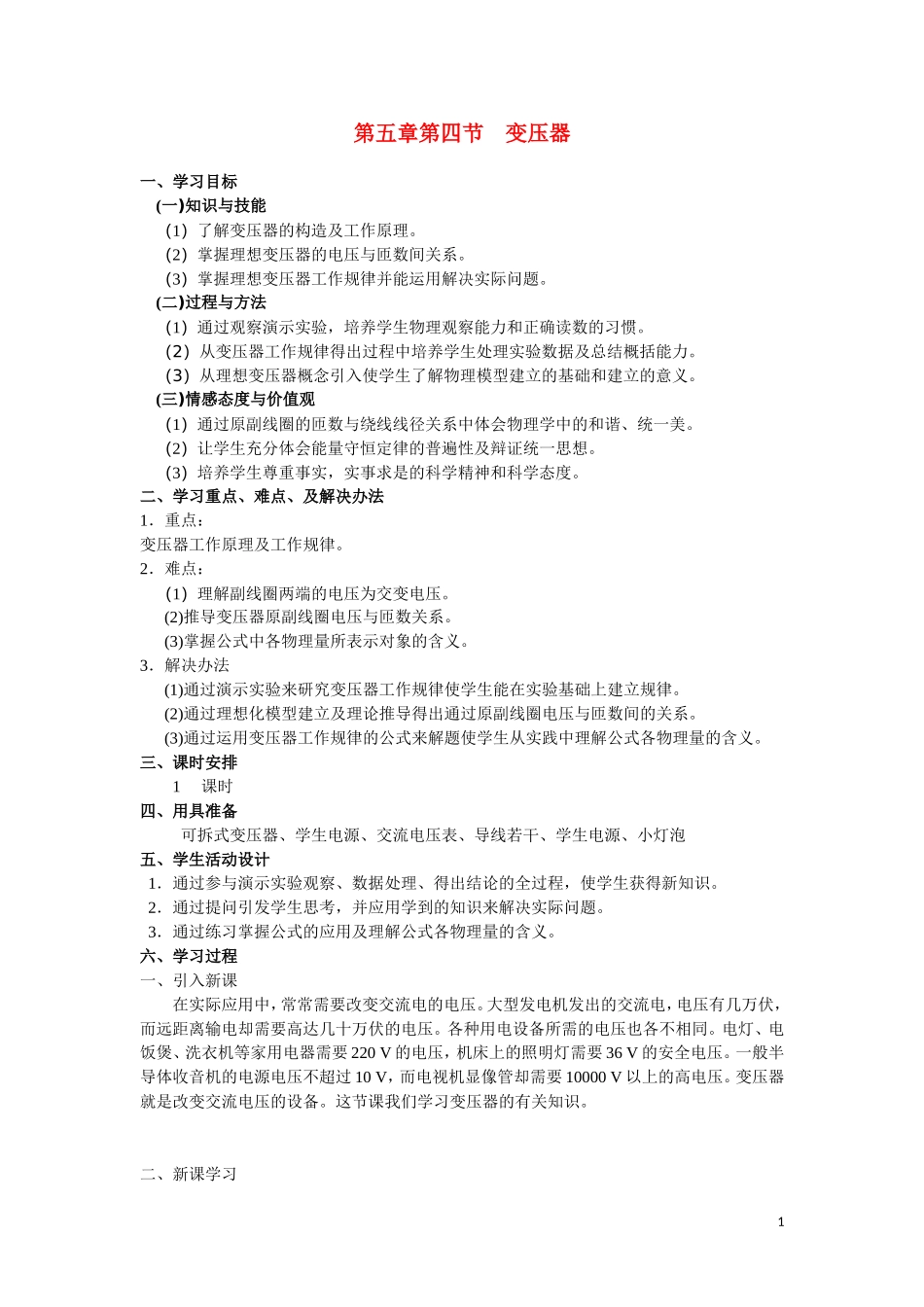

第五章第四节变压器一、学习目标(一)知识与技能（1）了解变压器的构造及工作原理。（2）掌握理想变压器的电压与匝数间关系。（3）掌握理想变压器工作规律并能运用解决实际问题。(二)过程与方法（1）通过观察演示实验，培养学生物理观察能力和正确读数的习惯。（2）从变压器工作规律得出过程中培养学生处理实验数据及总结概括能力。（3）从理想变压器概念引入使学生了解物理模型建立的基础和建立的意义。(三)情感态度与价值观（1）通过原副线圈的匝数与绕线线径关系中体会物理学中的和谐、统一美。（2）让学生充分体会能量守恒定律的普遍性及辩证统一思想。（3）培养学生尊重事实，实事求是的科学精神和科学态度。二、学习重点、难点、及解决办法1．重点：变压器工作原理及工作规律。2．难点：（1）理解副线圈两端的电压为交变电压。(2)推导变压器原副线圈电压与匝数关系。(3)掌握公式中各物理量所表示对象的含义。3．解决办法(1)通过演示实验来研究变压器工作规律使学生能在实验基础上建立规律。(2)通过理想化模型建立及理论推导得出通过原副线圈电压与匝数间的关系。(3)通过运用变压器工作规律的公式来解题使学生从实践中理解公式各物理量的含义。三、课时安排1课时四、用具准备可拆式变压器、学生电源、交流电压表、导线若干、学生电源、小灯泡五、学生活动设计1．通过参与演示实验观察、数据处理、得出结论的全过程，使学生获得新知识。2．通过提问引发学生思考，并应用学到的知识来解决实际问题。3．通过练习掌握公式的应用及理解公式各物理量的含义。六、学习过程一、引入新课在实际应用中，常常需要改变交流电的电压。大型发电机发出的交流电，电压有几万伏，而远距离输电却需要高达几十万伏的电压。各种用电设备所需的电压也各不相同。电灯、电饭煲、洗衣机等家用电器需要220V的电压，机床上的照明灯需要36V的安全电压。一般半导体收音机的电源电压不超过10V，而电视机显像管却需要10000V以上的高电压。变压器就是改变交流电压的设备。这节课我们学习变压器的有关知识。二、新课学习11.变压器原理：出示可拆变压器，仔细学生观察，变压器主要由哪几部分构成？变压器是由闭合铁芯和绕在铁芯上的两个线圈组成.一个线圈跟电源连接，叫原线圈（初级线圈），另一个线圈跟负载连接，叫副线圈（次级线圈）.两个线圈都是绝缘导线绕制成的.铁芯由涂有绝缘漆的硅钢片叠合而成.画出变压器的结构示意图和符号，如下图所示：2．实验探究(1)．变压器的作用问题1：按照书上所给的电路图接好线路，引导学生从电磁感应方面入手说明小灯泡为什么会亮？解释变压器的工作原理：由于原线圈中通的是交变电流，因而铁芯中的磁通量是变化的，这样副线圈当中产生感应电动势使的小灯泡亮了。变压器通过闭合铁芯，利用电磁感应现象实现了：电能——磁场能——电能的转化问题2：变压器为什么能改变电压？根据法拉第电磁感应原理感应电动势与线圈匝数成正比。这样只要副线圈的匝数多感应电动势就大，匝数少感应电动势就小。问题3：原副线圈的匝数，与原副线圈中的电压有着什么样的定量关系？(2)．探究变压器两个线圈的电压关系1．设计实验电路2．将不同的原副线圈接入线路测出线圈当中的电压添入下表：原线圈匝数n1副线圈匝数n2原线圈电压U1副线圈电压U2n1/n2U1/U21003002V1004002V3004004V4004006V4001008V4001004V2从实验填写上表，并引出：说明变压器原副线圈的端电压之比等于这两个线圈的匝数之比：2121NNUU3．给不同的效果的变压器起名：（1）．当n2>n1时，U2>U1——升压变压器（2）．当n2
