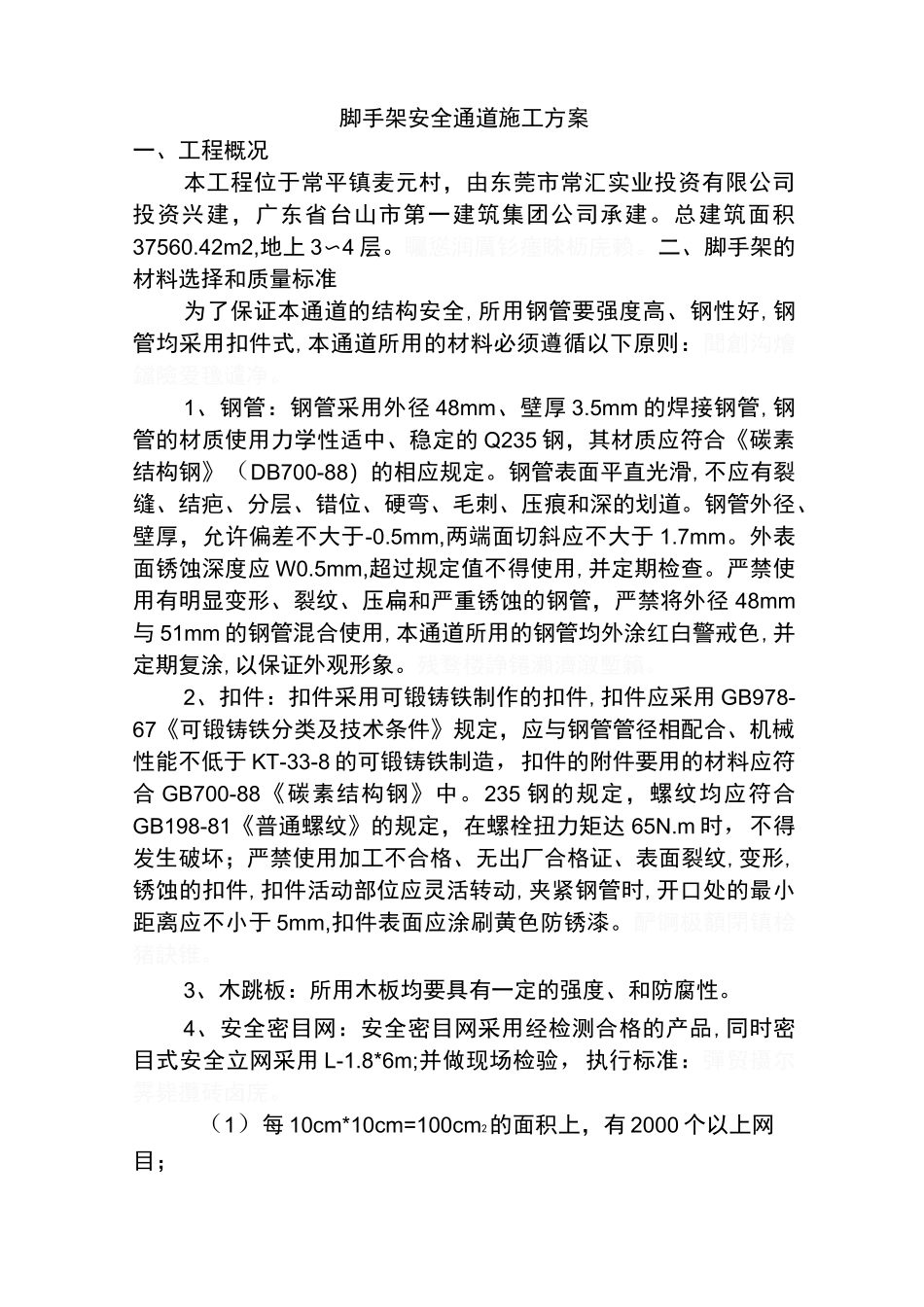

脚手架安全通道施工方案64969_第1页
1/13
脚手架安全通道施工方案64969_第2页
2/13

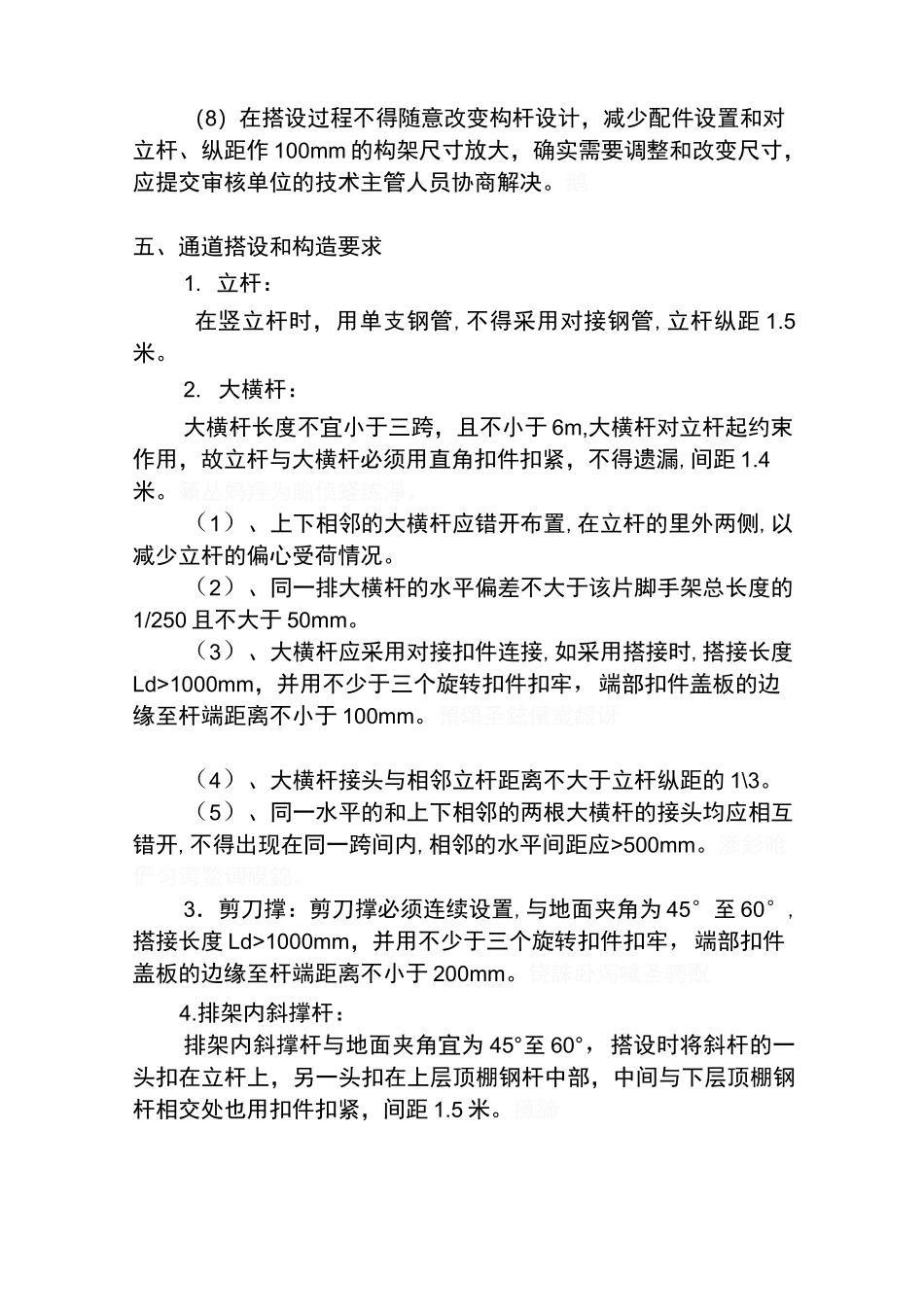

脚手架安全通道施工方案64969_第3页
3/13
脚手架安全通道施工方案一、工程概况本工程位于常平镇麦元村,由东莞市常汇实业投资有限公司投资兴建,广东省台山市第一建筑集团公司承建。总建筑面积37560.42m2,地上3〜4层。矚慫润厲钐瘗睞枥庑赖。二、脚手架的材料选择和质量标准为了保证本通道的结构安全,所用钢管要强度高、钢性好,钢管均采用扣件式,本通道所用的材料必须遵循以下原则:聞創沟燴鐺險爱氇谴净。1、钢管:钢管采用外径48mm、壁厚3.5mm的焊接钢管,钢管的材质使用力学性适中、稳定的Q235钢,其材质应符合《碳素结构钢》(DB700-88)的相应规定。钢管表面平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管外径、壁厚,允许偏差不大于-0.5mm,两端面切斜应不大于1.7mm。外表面锈蚀深度应W0.5mm,超过规定值不得使用,并定期检查。严禁使用有明显变形、裂纹、压扁和严重锈蚀的钢管,严禁将外径48mm与51mm的钢管混合使用,本通道所用的钢管均外涂红白警戒色,并定期复涂,以保证外观形象。残骛楼諍锩瀨濟溆塹籟。2、扣件:扣件采用可锻铸铁制作的扣件,扣件应采用GB978-67《可锻铸铁分类及技术条件》规定,应与钢管管径相配合、机械性能不低于KT-33-8的可锻铸铁制造,扣件的附件要用的材料应符合GB700-88《碳素结构钢》中。235钢的规定,螺纹均应符合GB198-81《普通螺纹》的规定,在螺栓扭力矩达65N.m时,不得发生破坏;严禁使用加工不合格、无出厂合格证、表面裂纹,变形,锈蚀的扣件,扣件活动部位应灵活转动,夹紧钢管时,开口处的最小距离应不小于5mm,扣件表面应涂刷黄色防锈漆。酽锕极額閉镇桧猪訣锥。3、木跳板:所用木板均要具有一定的强度、和防腐性。4、安全密目网:安全密目网采用经检测合格的产品,同时密目式安全立网采用L-1.8*6m;并做现场检验,执行标准:彈贸摄尔霁毙攬砖卤庑。(1)每10cm*10cm=100cm2的面积上,有2000个以上网目;(2)做耐贯穿试验[将网与地面成30°夹角,在其中上方3m处,用5Kg重的钢管(管径48mm)垂直落下,不穿透]。謀荞抟箧飆鐸怼类蒋薔。(3)通道两侧采用全封闭形式。四、安全通道的搭设:本安全通道下面为水泥面,按照设计规定进行步架、立杆、水平杆、横杆、剪刀撑等的搭设。1、杆件搭设:搭设顺序:做好搭设前的准备工作(材料准备、场地清理、安全技术交底等)T根据路面位置确定通道位置线T铺设木垫板T放置纵向扫地杆T根据立杆间距逐根竖立杆,并与纵向扫地杆扣牢T安装第一大横杆(与各立杆扣牢)T安装第一(与各立杆或大横杆扣牢)T第二步大横杆T第二步棚顶钢管T加设临时抛撑(上端与第二步大横杆扣牢)T第二步排架内斜撑杆T第三、四大横杆、棚顶钢管T设稳定固定杆T加设剪力撑T搭设棚顶上层钢管T木跳板T护身栏杆和挡脚板T立挂安全网。厦礴恳蹒骈時盡继價骚。2、搭设中的注意事项:(1)搭设之前对进场的钢管以及配件进行严格的检查,禁止使用规格和质量不合格的杆配件。(2)通道的搭设必须统一交底后作业,必须统一指挥,严格按上述搭设程序进行。(3)通道应按“之”字形从一端开始并向另一端延伸搭设,搭设过程中随立随校正后予以固定。(4)剪力撑、斜杆等整体接结杆件应随搭设的架子及时设置。(5)木跳板应铺平、铺稳,并用14#铁丝绑扎固定,防止木跳板移动。(6)设置斜撑杆或撑拉杆时,应掌握其松紧程度,避免引起杆件的显著变形。(7)工人在架上进行搭设作业时,作业面上需铺设临时脚手板并固定,工人必须戴好安全帽和佩挂安全带,不得单人进行较重杆件和易失衡、脱手、碰接、滑跌等不安全作业。(8)在搭设过程不得随意改变构杆设计,减少配件设置和对立杆、纵距作100mm的构架尺寸放大,确实需要调整和改变尺寸,应提交审核单位的技术主管人员协商解决。鹅五、通道搭设和构造要求1.立杆:在竖立杆时,用单支钢管,不得采用对接钢管,立杆纵距1.5米。2.大横杆:大横杆长度不宜小于三跨,且不小于6m,大横杆对立杆起约束作用,故立杆与大横杆必须用直角扣件扣紧,不得遗漏,间距1.4米。籟丛妈羥为贍偾蛏练淨。(1)、上下相邻的大横杆应错开布置,在立杆的里外两侧,以减少立杆的偏心受荷情况。(2)、同一排大横杆的水平偏差不大于该片脚手架总长度的1/250且不大于50mm。(3)、大横...
