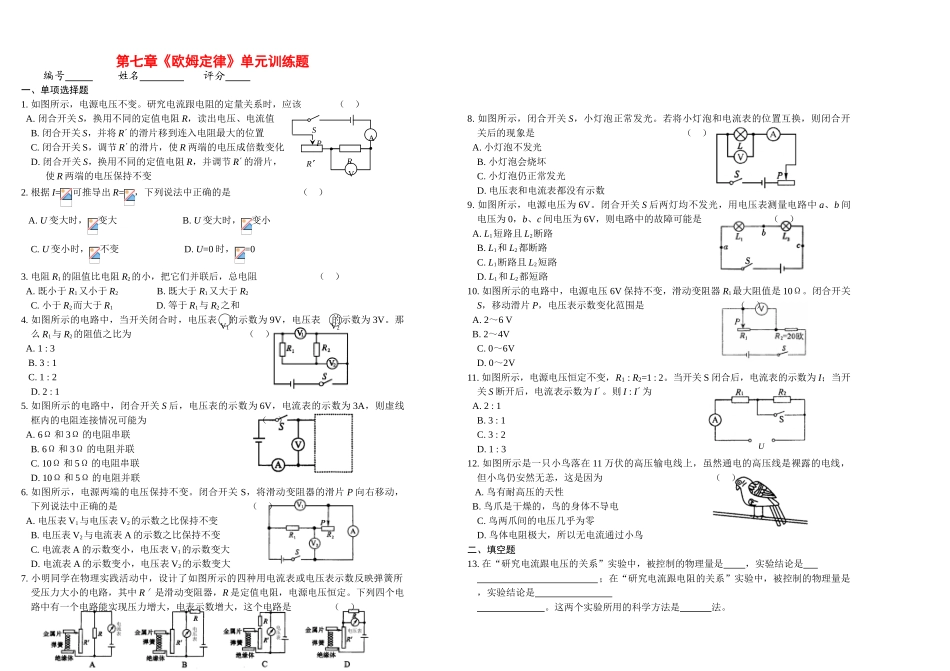

SPAR´RVR第七章《欧姆定律》单元训练题编号姓名评分一、单项选择题1.如图所示，电源电压不变。研究电流跟电阻的定量关系时，应该（）A.闭合开关S，换用不同的定值电阻R，读出电压、电流值B.闭合开关S，并将R´的滑片移到连入电阻最大的位置C.闭合开关S，调节R´的滑片，使R两端的电压成倍数变化D.闭合开关S，换用不同的定值电阻R，并调节R´的滑片，使R两端的电压保持不变2.根据I=可推导出R=，下列说法中正确的是（）A.U变大时，变大B.U变大时，变小C.U变小时，不变D.U=0时，=03.电阻R1的阻值比电阻R2的小，把它们并联后，总电阻（）A.既小于R1又小于R2B.既大于R1又大于R2C.小于R2而大于R1D.等于R1与R2之和4.如图所示的电路中，当开关闭合时，电压表的示数为9V，电压表的示数为3V。那么R1与R2的阻值之比为（）A.1:3B.3:1C.1:2D.2:15.如图所示的电路中，闭合开关S后，电压表的示数为6V，电流表的示数为3A，则虚线框内的电阻连接情况可能为（）A.6Ω和3Ω的电阻串联B.6Ω和3Ω的电阻并联C.10Ω和5Ω的电阻串联D.10Ω和5Ω的电阻并联6.如图所示，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法中正确的是（）A.电压表V1与电压表V2的示数之比保持不变B.电压表V2与电流表A的示数之比保持不变C.电流表A的示数变小，电压表V1的示数变大D.电流表A的示数变小，电压表V2的示数变大7.小明同学在物理实践活动中，设计了如图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源电压恒定。下列四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是（）8.如图所示，闭合开关S，小灯泡正常发光。若将小灯泡和电流表的位置互换，则闭合开关后的现象是（）A.小灯泡不发光B.小灯泡会烧坏C.小灯泡仍正常发光D.电压表和电流表都没有示数9.如图所示，电源电压为6V。闭合开关S后两灯均不发光，用电压表测量电路中a、b间电压为0，b、c间电压为6V，则电路中的故障可能是（）A.L1短路且L2断路B.L1和L2都断路C.L1断路且L2短路D.L1和L2都短路10.如图所示的电路中，电源电压6V保持不变，滑动变阻器R1最大阻值是10Ω。闭合开关S，移动滑片P，电压表示数变化范围是（）A.2～6VB.2～4VC.0～6VD.0～2V11.如图所示，电源电压恒定不变，R1:R2=1:2。当开关S闭合后，电流表的示数为I；当开关S断开后，电流表示数为I´。则I:I´为（）A.2:1B.3:1C.3:2D.1:312.如图所示是一只小鸟落在11万伏的高压输电线上，虽然通电的高压线是裸露的电线，但小鸟仍安然无恙，这是因为（）A.鸟有耐高压的天性B.鸟爪是干燥的，鸟的身体不导电C.鸟两爪间的电压几乎为零D.鸟体电阻极大，所以无电流通过小鸟二、填空题13.在“研究电流跟电压的关系”实验中，被控制的物理量是，实验结论是；在“研究电流跟电阻的关系”实验中，被控制的物理量是，实验结论是。这两个实验所用的科学方法是法。V1V2U14.电阻R1=6Ω，与R2串联后的总电阻为18Ω，则R2=Ω；电阻R1与R2并联后的总电阻是Ω。15.几个电阻串联起来，其总电阻必定每个分电阻，原因是几个电阻串联后相当于增大了导体的；几个电阻并联起来，总电阻比任何一个分电阻都，这是由于把导体并联起来，相当于增大了导体的。16.如图所示的电路中，R1、R2均为定值电阻，电源电压不变。闭合开关S1、S2，两电表均有示数；再断开开关S2，则电流表示数，电压表示数。电压表与电流表示数之比（选填“变大”、“变小”或“不变”）。17.如图所示，电源电压为6V并保持不变。当开关S1和S2闭合、S3断开时，电流表示数为0.5A，则R1的电阻值为Ω；当S1和S3断开、S2闭合时，电压表示数为4V，则R2的电阻值为Ω；如果电路中只闭合S3，电压表示数为V。18.短路是指电路中不该相连的两个点被连在一起的现象。短路时，由于电路的很小，所以通过它的会非常大，这样会损坏或。19.对于人体来说，皮肤干燥的时候电阻大一些，潮湿的时间电阻就一些。一旦人接触带电体，由公式可知，在电压U一定时，电阻R越，则通过人体的电流I就越，故湿手接触用电器时容易触电。三、探究与创新题20.在学习“串联电路的电阻与各串联电阻之间关系”的时...
