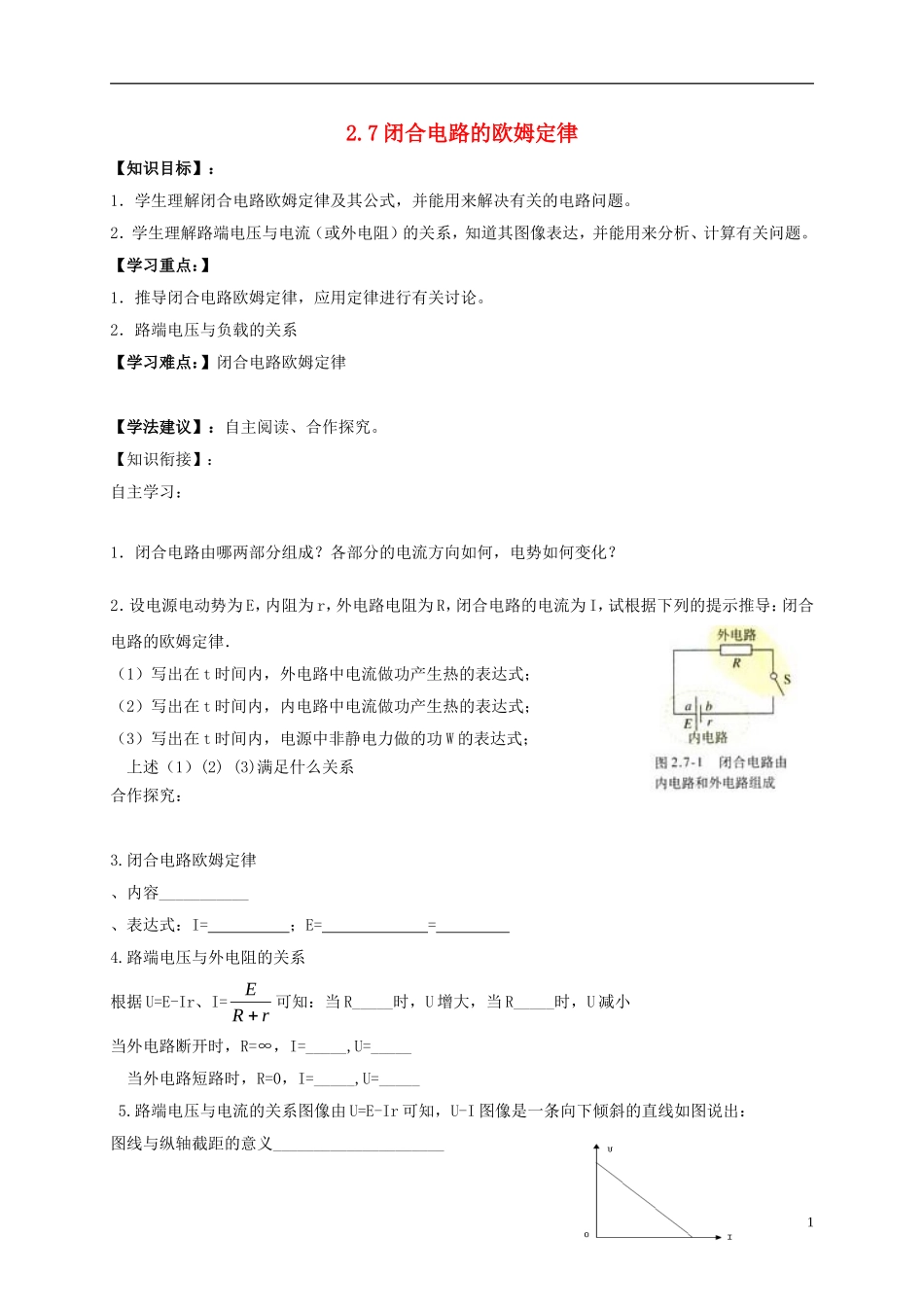

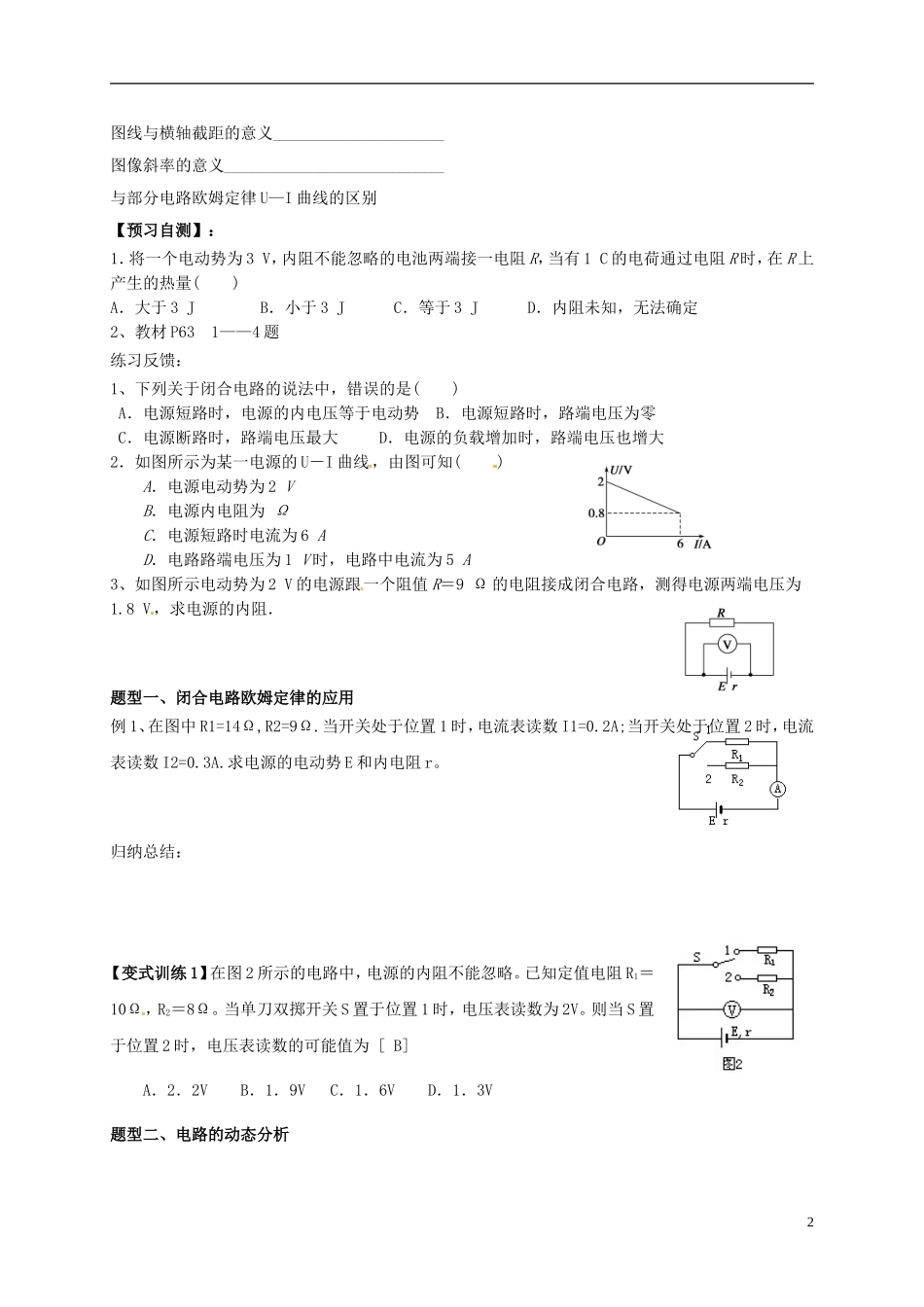

2.7闭合电路的欧姆定律【知识目标】：1．学生理解闭合电路欧姆定律及其公式，并能用来解决有关的电路问题。2．学生理解路端电压与电流（或外电阻）的关系，知道其图像表达，并能用来分析、计算有关问题。【学习重点：】1．推导闭合电路欧姆定律，应用定律进行有关讨论。2．路端电压与负载的关系【学习难点：】闭合电路欧姆定律【学法建议】：自主阅读、合作探究。【知识衔接】：自主学习：1．闭合电路由哪两部分组成？各部分的电流方向如何，电势如何变化？2．设电源电动势为E，内阻为r，外电路电阻为R，闭合电路的电流为I，试根据下列的提示推导：闭合电路的欧姆定律．（1）写出在t时间内，外电路中电流做功产生热的表达式；（2）写出在t时间内，内电路中电流做功产生热的表达式；（3）写出在t时间内，电源中非静电力做的功W的表达式；上述（1）(2)(3)满足什么关系合作探究：3.闭合电路欧姆定律、内容___________、表达式：I=；E==4.路端电压与外电阻的关系根据U=E-Ir、I=rRE可知：当R_____时，U增大，当R_____时，U减小当外电路断开时，R=∞，I=_____,U=_____当外电路短路时，R=0，I=_____,U=_____5.路端电压与电流的关系图像由U=E-Ir可知，U-I图像是一条向下倾斜的直线如图说出：图线与纵轴截距的意义_____________________1图线与横轴截距的意义_____________________图像斜率的意义___________________________与部分电路欧姆定律U—I曲线的区别【预习自测】：1．将一个电动势为3V，内阻不能忽略的电池两端接一电阻R，当有1C的电荷通过电阻R时，在R上产生的热量()A．大于3JB．小于3JC．等于3JD．内阻未知，无法确定2、教材P631——4题练习反馈：1、下列关于闭合电路的说法中，错误的是()A．电源短路时，电源的内电压等于电动势B．电源短路时，路端电压为零C．电源断路时，路端电压最大D．电源的负载增加时，路端电压也增大2．如图所示为某一电源的U－I曲线，由图可知()A．电源电动势为2VB．电源内电阻为ΩC．电源短路时电流为6AD．电路路端电压为1V时，电路中电流为5A3、如图所示电动势为2V的电源跟一个阻值R＝9Ω的电阻接成闭合电路，测得电源两端电压为1.8V，求电源的内阻．题型一、闭合电路欧姆定律的应用例1、在图中R1=14Ω,R2=9Ω.当开关处于位置1时，电流表读数I1=0.2A;当开关处于位置2时，电流表读数I2=0.3A.求电源的电动势E和内电阻r。归纳总结：【变式训练1】在图2所示的电路中，电源的内阻不能忽略。已知定值电阻R1＝10Ω，R2＝8Ω。当单刀双掷开关S置于位置1时，电压表读数为2V。则当S置于位置2时，电压表读数的可能值为[B]A．2．2VB．1．9VC．1．6VD．1．3V题型二、电路的动态分析2例2：在如图所示的电路中，R1=10Ω，R2=20Ω，滑动变阻器R的阻值为0～50Ω，当滑动触头P由a向b滑动的过程中，灯泡L的亮度变化情况是（）A．逐渐变亮B．逐渐变暗C．先变亮后变暗D．先变暗后变亮【变式训练2】在如图所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为E，内阻为r0,设电流表A的读数为I，电压表V的读数为U0，当R5的滑动触点向图中a端移动时，（）A.I变大，U变小B.I变大，U变大C.I变小，U变大D.I变小，U变小题型三、U—I图线问题例3如图所示为两个不同闭合电路中两个不同电源的U-I图像，下列判断正确的是（）A．电动势E1＝E2，发生短路时的电流I1＞I2B．电动势E1=E2，内阻r1＞r2C．电动势E1＞E2，内阻r1＜r2D．当两电源的工作电流变化量相同时，电源2的路端电压变化大题型四、含源电路的功率和效率例4：已知如图，E=6V，r=4Ω，R1=2Ω，R2的变化范围是0~10Ω。求：①电源的最大输出功率；②R1上消耗的最大功率；③R2上消耗的最大功率。【变式训练3】U—I图线上，a、b、c各点均表示该电路中有一个确定的工作状态，b点α＝β，则下列说法中正确的是()A．在b点时，电源有最大输出功率B．在b点时，电源的总功率最大C．从a到b时，β角增大，电源的总功率和输出功率都将增大D．从b到c时，β角增大，电源的总功率和输出功率都将减小【达标检测】1.一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20Ω的电阻器...
