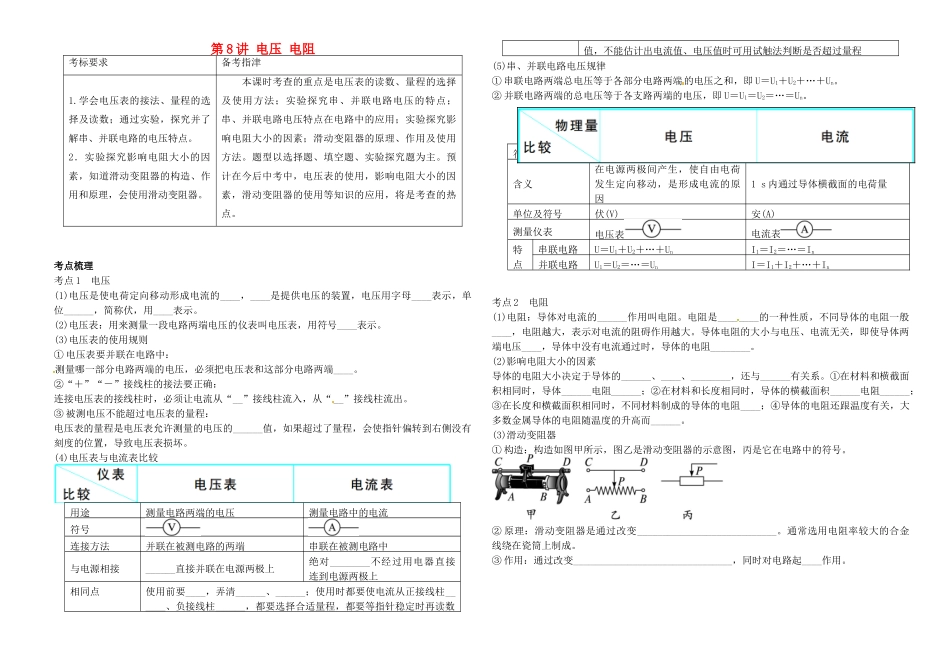

第8讲电压电阻考标要求备考指津1.学会电压表的接法、量程的选择及读数；通过实验，探究并了解串、并联电路的电压特点。2．实验探究影响电阻大小的因素，知道滑动变阻器的构造、作用和原理，会使用滑动变阻器。本课时考查的重点是电压表的读数、量程的选择及使用方法；实验探究串、并联电路电压的特点；串、并联电路电压特点在电路中的应用；实验探究影响电阻大小的因素；滑动变阻器的原理、作用及使用方法。题型以选择题、填空题、实验探究题为主。预计在今后中考中，电压表的使用，影响电阻大小的因素，滑动变阻器的使用等知识的应用，将是考查的热点。考点梳理考点1电压(1)电压是使电荷定向移动形成电流的____，____是提供电压的装置，电压用字母____表示，单位______，简称伏，用____表示。(2)电压表：用来测量一段电路两端电压的仪表叫电压表，用符号____表示。(3)电压表的使用规则①电压表要并联在电路中：测量哪一部分电路两端的电压，必须把电压表和这部分电路两端____。②“＋”“－”接线柱的接法要正确：连接电压表的接线柱时，必须让电流从“__”接线柱流入，从“__”接线柱流出。③被测电压不能超过电压表的量程：电压表的量程是电压表允许测量的电压的______值，如果超过了量程，会使指针偏转到右侧没有刻度的位置，导致电压表损坏。(4)电压表与电流表比较用途测量电路两端的电压测量电路中的电流符号连接方法并联在被测电路的两端串联在被测电路中与电源相接______直接并联在电源两极上绝对________不经过用电器直接连到电源两极上相同点使用前要____，弄清______、______；使用时都要使电流从正接线柱______、负接线柱______，都要选择合适量程，都要等指针稳定时再读数值，不能估计出电流值、电压值时可用试触法判断是否超过量程(5)串、并联电路电压规律①串联电路两端总电压等于各部分电路两端的电压之和，即U＝U1＋U2＋…＋Un。②并联电路两端的总电压等于各支路两端的电压，即U＝U1＝U2＝…＝Un。考点2电阻(1)电阻：导体对电流的______作用叫电阻。电阻是________的一种性质，不同导体的电阻一般____，电阻越大，表示对电流的阻碍作用越大。导体电阻的大小与电压、电流无关，即使导体两端电压____，导体中没有电流通过时，导体的电阻________。(2)影响电阻大小的因素导体的电阻大小决定于导体的______、____、________，还与______有关系。①在材料和横截面积相同时，导体______电阻______；②在材料和长度相同时，导体的横截面积______电阻______；③在长度和横截面积相同时，不同材料制成的导体的电阻____；④导体的电阻还跟温度有关，大多数金属导体的电阻随温度的升高而______。(3)滑动变阻器①构造：构造如图甲所示，图乙是滑动变阻器的示意图，丙是它在电路中的符号。②原理：滑动变阻器是通过改变____________________________。通常选用电阻率较大的合金线绕在瓷筒上制成。③作用：通过改变________________________________，同时对电路起____作用。符号UI含义在电源两极间产生，使自由电荷发生定向移动，是形成电流的原因1s内通过导体横截面的电荷量单位及符号伏(V)安(A)测量仪表电压表电流表特点串联电路U＝U1＋U2＋…＋UnI1＝I2＝…＝In并联电路U1＝U2＝…＝UnI＝I1＋I2＋…＋In自主测试1．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为________V，L2两端的电压为________V。2．下列能影响导体电阻大小的物理量是()A．导体两端的电压B．导体中的电流C．导体的材料D．导体实际消耗的电功率3．滑动变阻器改变小灯泡的亮度(1)实验室中有一铭牌上标有“20Ω2A”字样的滑动变阻器，如图甲所示。若要把它其中的两个接线柱连接到电路中去，共有________种接法；“20Ω”指的是________接线柱间的电阻值，“2A”指的是________。(2)现再给电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移动时灯泡变暗。(3)如果你还想知道电路中电流值的改变情况，需在电路中再________联一个电流表，并增加________根导线。重难突破1．巧用电流表和电压表判断电路故障电路故障...
