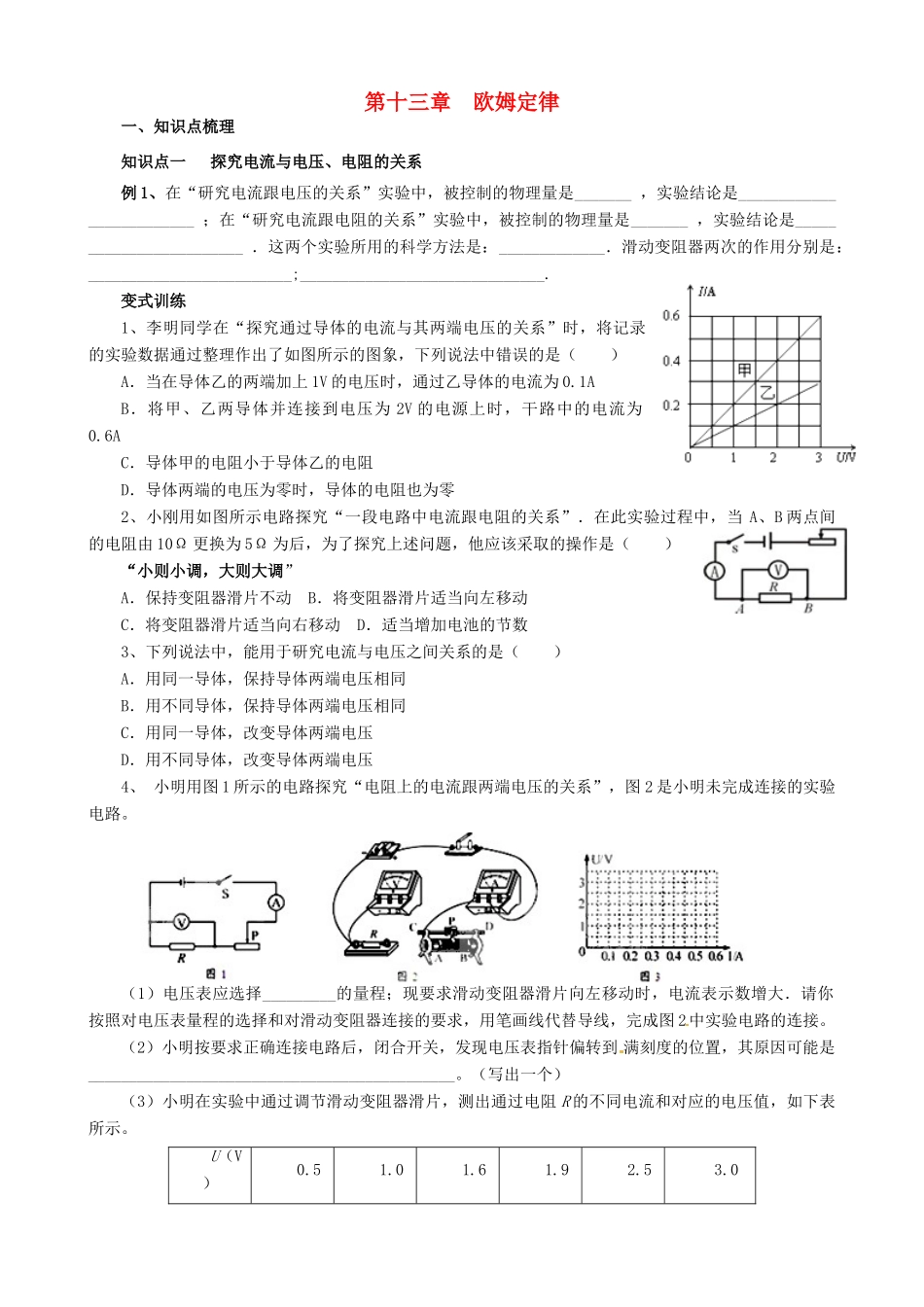

第十三章欧姆定律一、知识点梳理知识点一探究电流与电压、电阻的关系例1、在“研究电流跟电压的关系”实验中，被控制的物理量是_______，实验结论是_________________________；在“研究电流跟电阻的关系”实验中，被控制的物理量是_______，实验结论是________________________．这两个实验所用的科学方法是：_____________．滑动变阻器两次的作用分别是：_________________________;______________________________.变式训练1、李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（）A．当在导体乙的两端加上1V的电压时，通过乙导体的电流为0.1AB．将甲、乙两导体并连接到电压为2V的电源上时，干路中的电流为0.6AC．导体甲的电阻小于导体乙的电阻D．导体两端的电压为零时，导体的电阻也为零2、小刚用如图所示电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A、B两点间的电阻由10Ω更换为5Ω为后，为了探究上述问题，他应该采取的操作是（）“小则小调，大则大调”A．保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数3、下列说法中，能用于研究电流与电压之间关系的是（）A．用同一导体，保持导体两端电压相同B．用不同导体，保持导体两端电压相同C．用同一导体，改变导体两端电压D．用不同导体，改变导体两端电压4、小明用图1所示的电路探究“电阻上的电流跟两端电压的关系”，图2是小明未完成连接的实验电路。（1）电压表应选择_________的量程；现要求滑动变阻器滑片向左移动时，电流表示数增大．请你按照对电压表量程的选择和对滑动变阻器连接的要求，用笔画线代替导线，完成图2中实验电路的连接。（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置，其原因可能是_____________________________________________。（写出一个）（3）小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，如下表所示。U（V）0.51.01.61.92.53.0I（A）0.10.20.30.40.50.6①请根据表中数据在图3中画出电阻R的U－I关系图象。②小明在实验中所用电阻R的阻值为_________Ω；当通过的电流为0.5A时，电阻R消耗的电功率为_________W。（4）如果将实验电路中的电阻R更换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，要进行“测量小灯泡的额定电功率”的实验，则对实验电路还必须进行怎样的改动：_____________________________________________．5、同学们在“探究电流与电阻有什么关系”的实验中（1）用笔画线代替导线，将如图所示的实验电路连接完整．（2）在导线连接完成后，闭合开关前，滑动变阻器应_______．（3）闭合开关后，移动滑片时，发现电流表没有示数，电压表有明显的示数，则发生故障的原因可能是________________．（4）排出故障后，同学们继续进行实验．一位同学在读取完电流表示数后，直接拆下阻值为5Ω的电阻改换成10Ω的电阻．他认为这样操作简单方便．那么：①请指出他在操作中的错误：__________________________．②若按正确操作方法改接电阻后，电压表示数会_________（填“变大”或“变小”）．（5）分析表中数据电压U=2V次数123电阻R（Ω）51020电流I（A）0.40.20.1请你总结电流与电阻的关系：___________________________________．（6）本实验中测量了多组数据，在许多实验中都需要进行多次测量，有的是为了找到普遍规律，有的是为了求平均值减小误差．你认为下列实验中多次测量的目的与本实验相同的是____（填序号）．①测量物体长度，②用伏安法测量定阻电阻的阻值，③探究重力大小与质量的关系．（7）当小明改用电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的2V电压值时，该如何做_____________________________.知识点二伏安法测电阻例1、如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了测未知电阻Rx的电路，其中不可行的是（）(一个电表测两次或开关变化两次)变式训练1、在“用伏安法测量小灯泡的电阻...
