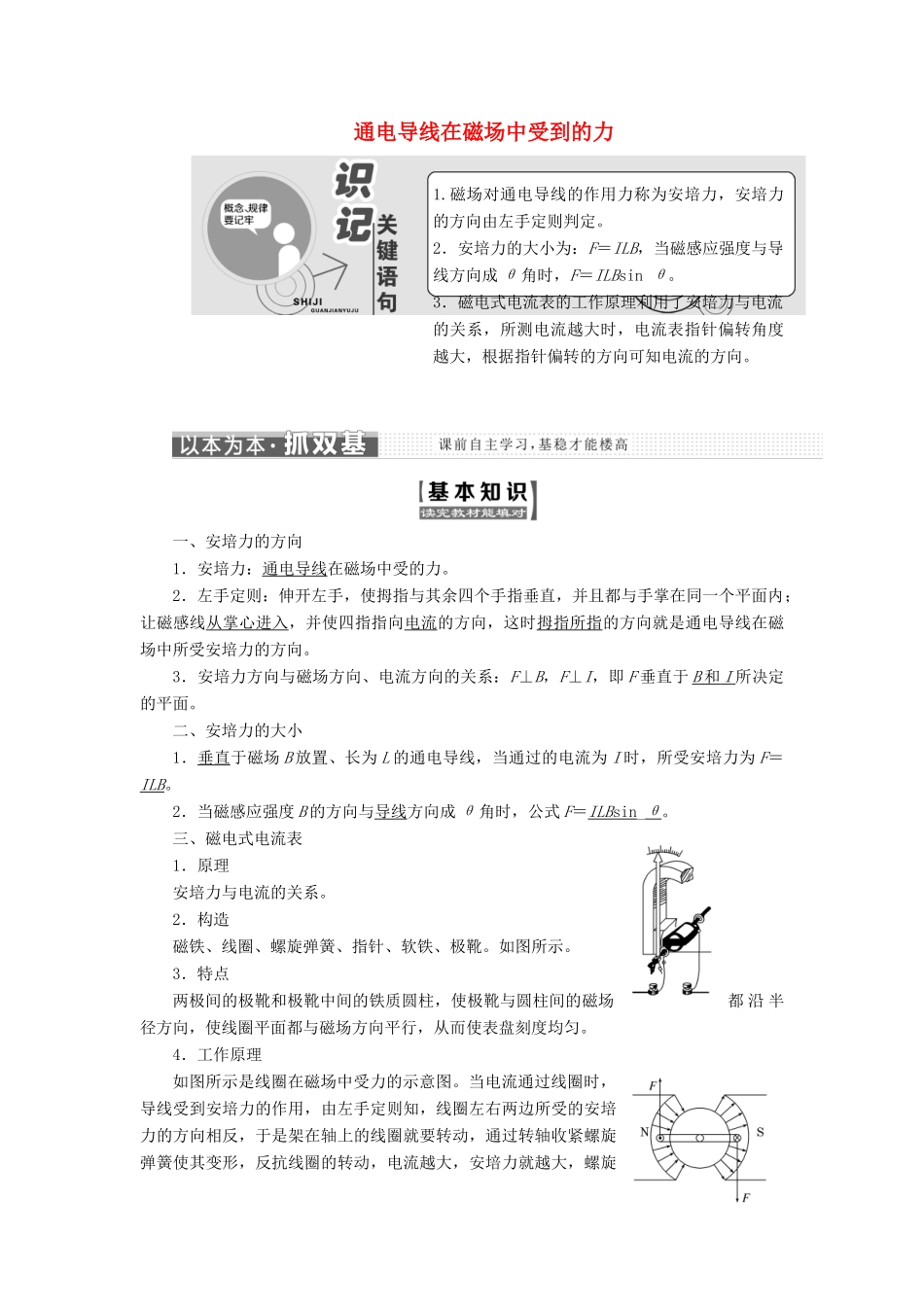

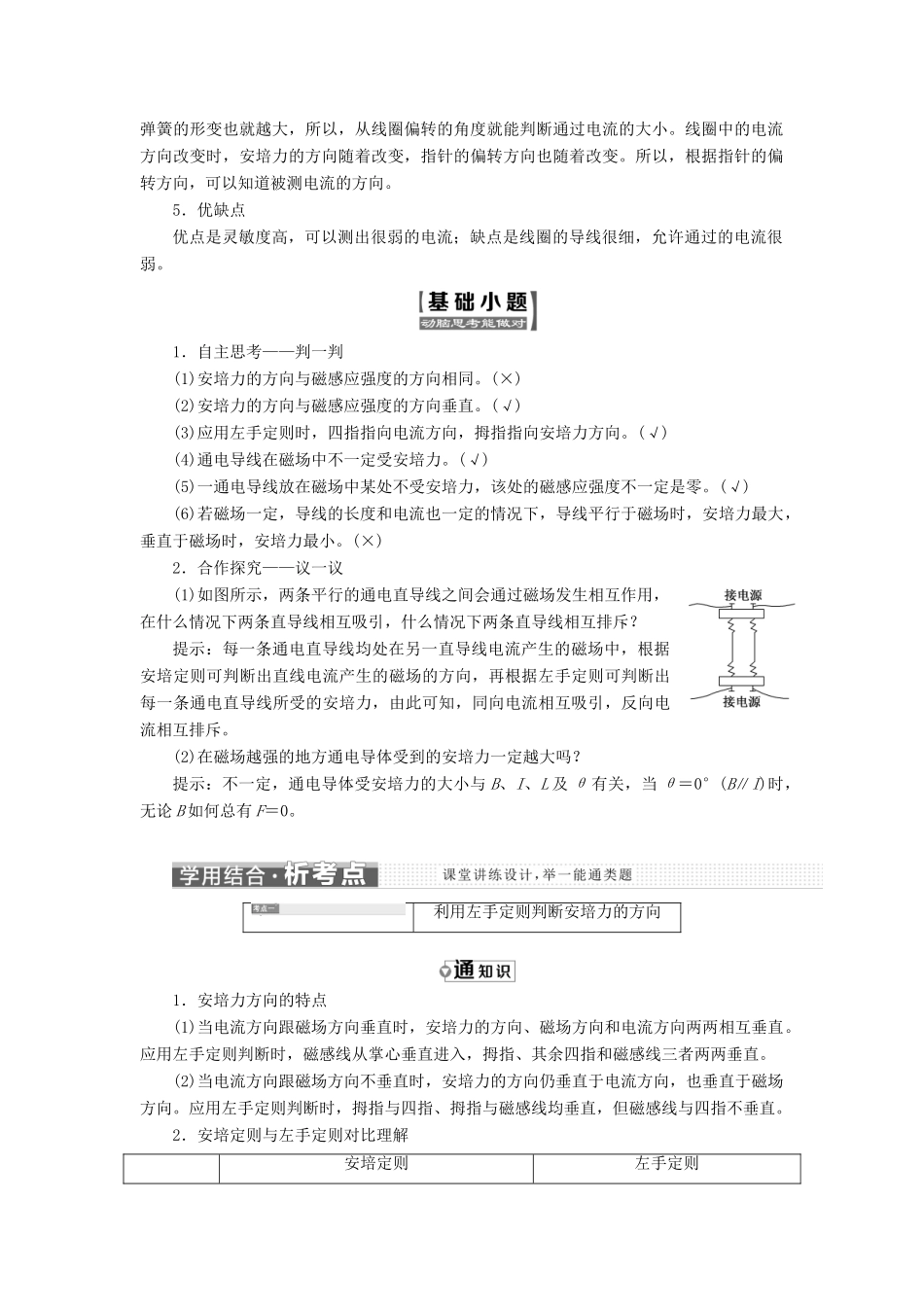

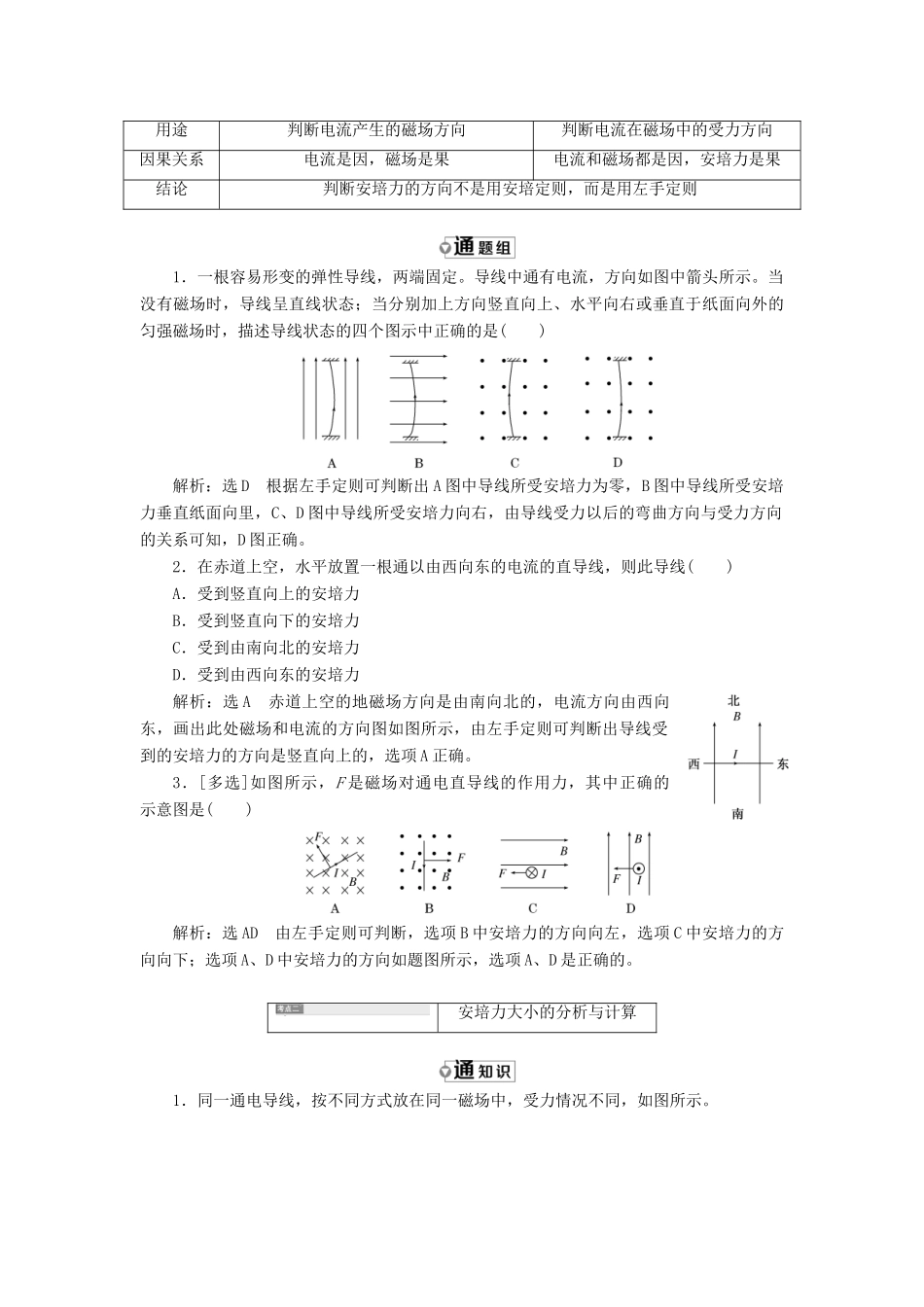

通电导线在磁场中受到的力1.磁场对通电导线的作用力称为安培力，安培力的方向由左手定则判定。2．安培力的大小为：F＝ILB，当磁感应强度与导线方向成θ角时，F＝ILBsinθ。3．磁电式电流表的工作原理利用了安培力与电流的关系，所测电流越大时，电流表指针偏转角度越大，根据指针偏转的方向可知电流的方向。一、安培力的方向1．安培力：通电导线在磁场中受的力。2．左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向。3．安培力方向与磁场方向、电流方向的关系：F⊥B，F⊥I，即F垂直于B和I所决定的平面。二、安培力的大小1．垂直于磁场B放置、长为L的通电导线，当通过的电流为I时，所受安培力为F＝ILB。2．当磁感应强度B的方向与导线方向成θ角时，公式F＝ILBsin_θ。三、磁电式电流表1．原理安培力与电流的关系。2．构造磁铁、线圈、螺旋弹簧、指针、软铁、极靴。如图所示。3．特点两极间的极靴和极靴中间的铁质圆柱，使极靴与圆柱间的磁场都沿半径方向，使线圈平面都与磁场方向平行，从而使表盘刻度均匀。4．工作原理如图所示是线圈在磁场中受力的示意图。当电流通过线圈时，导线受到安培力的作用，由左手定则知，线圈左右两边所受的安培力的方向相反，于是架在轴上的线圈就要转动，通过转轴收紧螺旋弹簧使其变形，反抗线圈的转动，电流越大，安培力就越大，螺旋弹簧的形变也就越大，所以，从线圈偏转的角度就能判断通过电流的大小。线圈中的电流方向改变时，安培力的方向随着改变，指针的偏转方向也随着改变。所以，根据指针的偏转方向，可以知道被测电流的方向。5．优缺点优点是灵敏度高，可以测出很弱的电流；缺点是线圈的导线很细，允许通过的电流很弱。1．自主思考——判一判(1)安培力的方向与磁感应强度的方向相同。(×)(2)安培力的方向与磁感应强度的方向垂直。(√)(3)应用左手定则时，四指指向电流方向，拇指指向安培力方向。(√)(4)通电导线在磁场中不一定受安培力。(√)(5)一通电导线放在磁场中某处不受安培力，该处的磁感应强度不一定是零。(√)(6)若磁场一定，导线的长度和电流也一定的情况下，导线平行于磁场时，安培力最大，垂直于磁场时，安培力最小。(×)2．合作探究——议一议(1)如图所示，两条平行的通电直导线之间会通过磁场发生相互作用，在什么情况下两条直导线相互吸引，什么情况下两条直导线相互排斥？提示：每一条通电直导线均处在另一直导线电流产生的磁场中，根据安培定则可判断出直线电流产生的磁场的方向，再根据左手定则可判断出每一条通电直导线所受的安培力，由此可知，同向电流相互吸引，反向电流相互排斥。(2)在磁场越强的地方通电导体受到的安培力一定越大吗？提示：不一定，通电导体受安培力的大小与B、I、L及θ有关，当θ＝0°(B∥I)时，无论B如何总有F＝0。利用左手定则判断安培力的方向1．安培力方向的特点(1)当电流方向跟磁场方向垂直时，安培力的方向、磁场方向和电流方向两两相互垂直。应用左手定则判断时，磁感线从掌心垂直进入，拇指、其余四指和磁感线三者两两垂直。(2)当电流方向跟磁场方向不垂直时，安培力的方向仍垂直于电流方向，也垂直于磁场方向。应用左手定则判断时，拇指与四指、拇指与磁感线均垂直，但磁感线与四指不垂直。2．安培定则与左手定则对比理解安培定则左手定则用途判断电流产生的磁场方向判断电流在磁场中的受力方向因果关系电流是因，磁场是果电流和磁场都是因，安培力是果结论判断安培力的方向不是用安培定则，而是用左手定则1．一根容易形变的弹性导线，两端固定。导线中通有电流，方向如图中箭头所示。当没有磁场时，导线呈直线状态；当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时，描述导线状态的四个图示中正确的是()解析：选D根据左手定则可判断出A图中导线所受安培力为零，B图中导线所受安培力垂直纸面向里，C、D图中导线所受安培力向右，由导线受力以后的弯曲方向与受力方向的关系可知，D图正确。2．在赤道上空，水平放置一根通以由西向东的电流的...
