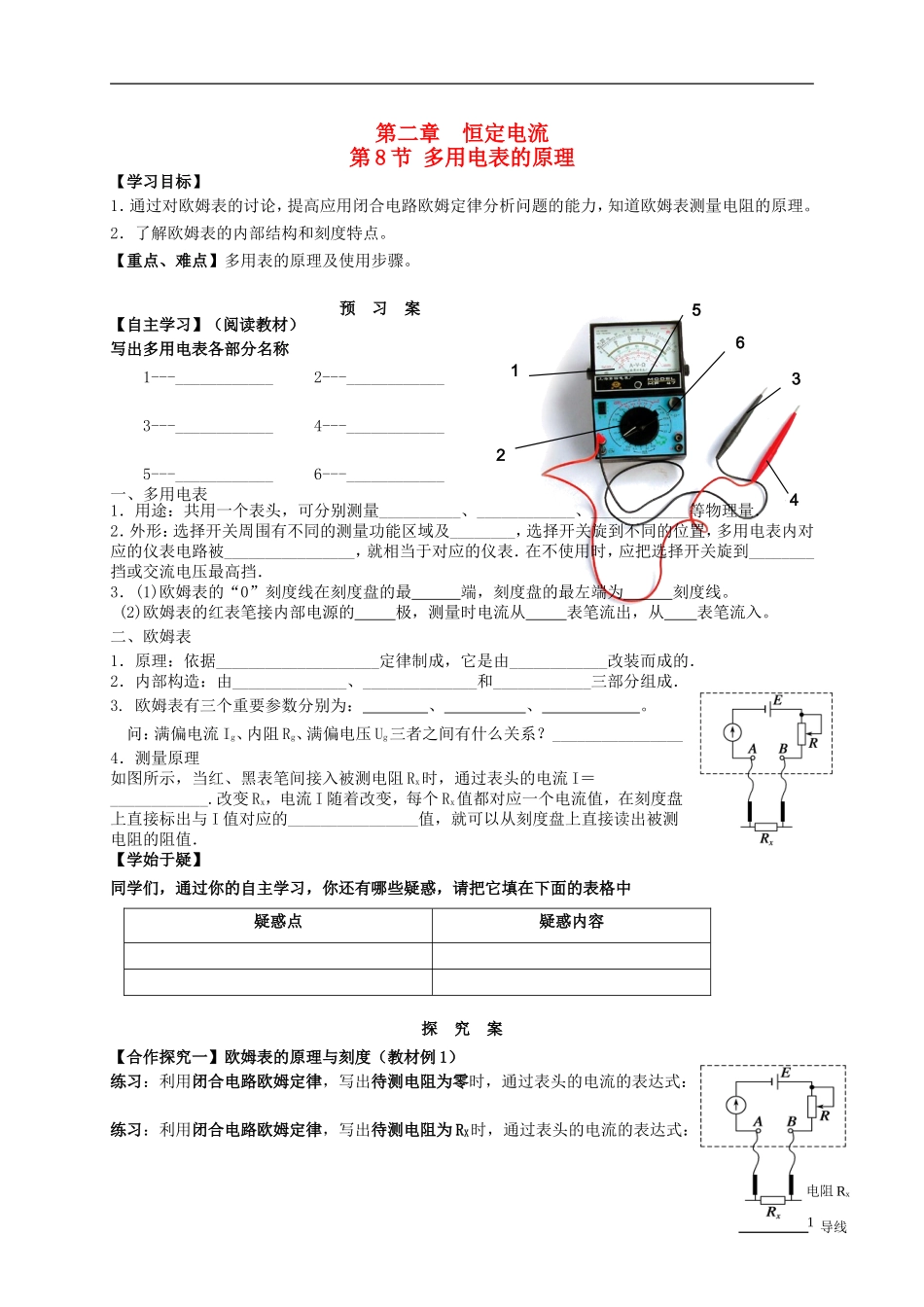

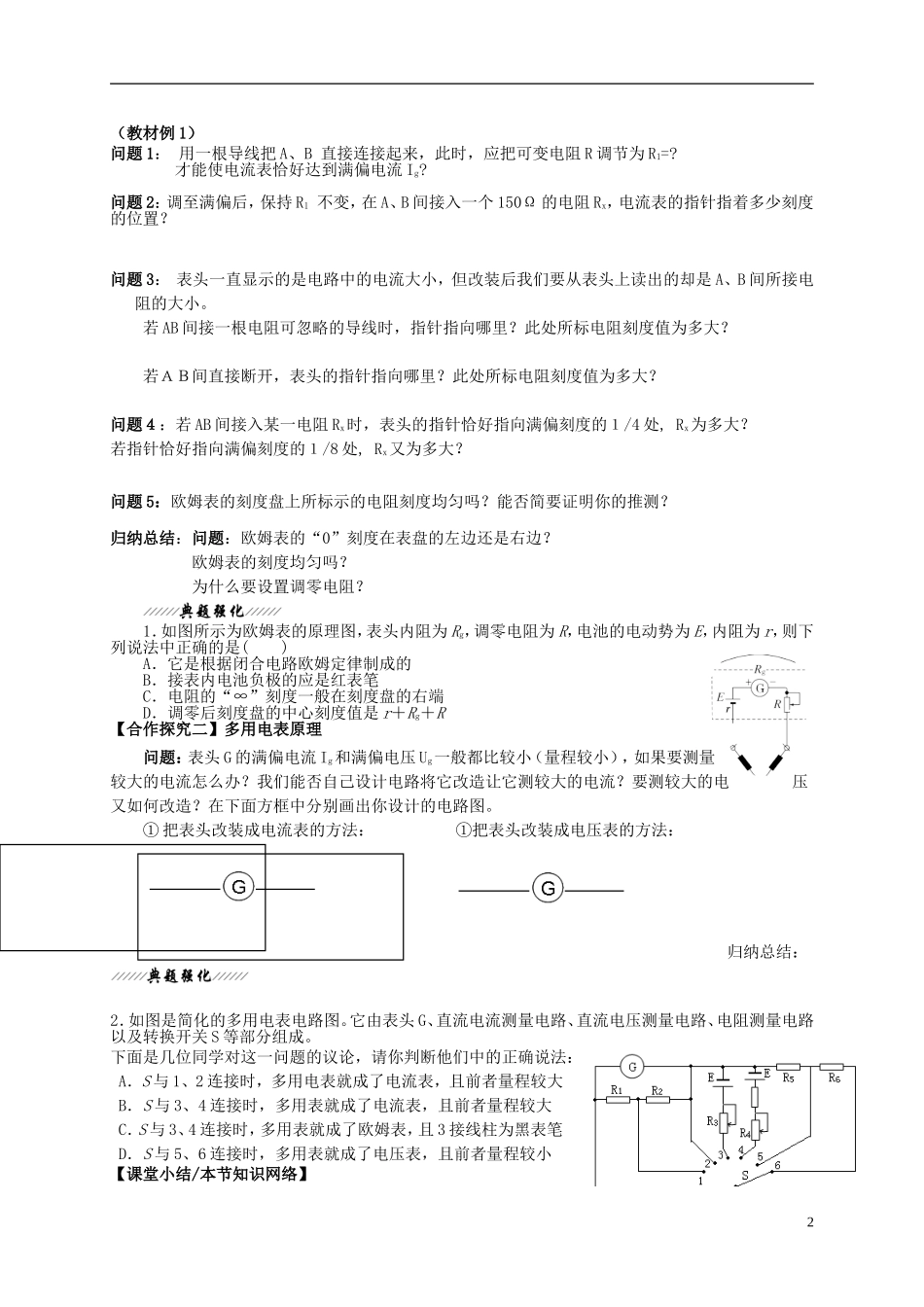

导线电阻Rx165432第二章恒定电流第8节多用电表的原理【学习目标】1.通过对欧姆表的讨论,提高应用闭合电路欧姆定律分析问题的能力,知道欧姆表测量电阻的原理。2.了解欧姆表的内部结构和刻度特点。【重点、难点】多用表的原理及使用步骤。预习案【自主学习】(阅读教材)写出多用电表各部分名称1---____________2---____________3---____________4---____________5---____________6---____________一、多用电表1.用途:共用一个表头,可分别测量__________、____________、____________等物理量.2.外形:选择开关周围有不同的测量功能区域及________,选择开关旋到不同的位置,多用电表内对应的仪表电路被________________,就相当于对应的仪表.在不使用时,应把选择开关旋到________挡或交流电压最高挡.3.(1)欧姆表的“0”刻度线在刻度盘的最端,刻度盘的最左端为刻度线。(2)欧姆表的红表笔接内部电源的极,测量时电流从表笔流出,从表笔流入。二、欧姆表1.原理:依据____________________定律制成,它是由____________改装而成的.2.内部构造:由______________、______________和____________三部分组成.3.欧姆表有三个重要参数分别为:、、。问:满偏电流Ig、内阻Rg、满偏电压Ug三者之间有什么关系?________________4.测量原理如图所示,当红、黑表笔间接入被测电阻Rx时,通过表头的电流I=____________.改变Rx,电流I随着改变,每个Rx值都对应一个电流值,在刻度盘上直接标出与I值对应的________________值,就可以从刻度盘上直接读出被测电阻的阻值.【学始于疑】同学们,通过你的自主学习,你还有哪些疑惑,请把它填在下面的表格中疑惑点疑惑内容探究案【合作探究一】欧姆表的原理与刻度(教材例1)练习:利用闭合电路欧姆定律,写出待测电阻为零时,通过表头的电流的表达式:练习:利用闭合电路欧姆定律,写出待测电阻为RX时,通过表头的电流的表达式:1(教材例1)问题1:用一根导线把A、B直接连接起来,此时,应把可变电阻R调节为R1=?才能使电流表恰好达到满偏电流Ig?问题2:调至满偏后,保持R1不变,在A、B间接入一个150Ω的电阻Rx,电流表的指针指着多少刻度的位置?问题3:表头一直显示的是电路中的电流大小,但改装后我们要从表头上读出的却是A、B间所接电阻的大小。若AB间接一根电阻可忽略的导线时,指针指向哪里?此处所标电阻刻度值为多大?若AB间直接断开,表头的指针指向哪里?此处所标电阻刻度值为多大?问题4:若AB间接入某一电阻Rx时,表头的指针恰好指向满偏刻度的1/4处,Rx为多大?若指针恰好指向满偏刻度的1/8处,Rx又为多大?问题5:欧姆表的刻度盘上所标示的电阻刻度均匀吗?能否简要证明你的推测?归纳总结:问题:欧姆表的“0”刻度在表盘的左边还是右边?欧姆表的刻度均匀吗?为什么要设置调零电阻?1.如图所示为欧姆表的原理图,表头内阻为Rg,调零电阻为R,电池的电动势为E,内阻为r,则下列说法中正确的是()A.它是根据闭合电路欧姆定律制成的B.接表内电池负极的应是红表笔C.电阻的“∞”刻度一般在刻度盘的右端D.调零后刻度盘的中心刻度值是r+Rg+R【合作探究二】多用电表原理问题:表头G的满偏电流Ig和满偏电压Ug一般都比较小(量程较小),如果要测量较大的电流怎么办?我们能否自己设计电路将它改造让它测较大的电流?要测较大的电压又如何改造?在下面方框中分别画出你设计的电路图。①把表头改装成电流表的方法:①把表头改装成电压表的方法:归纳总结:2.如图是简化的多用电表电路图。它由表头G、直流电流测量电路、直流电压测量电路、电阻测量电路以及转换开关S等部分组成。下面是几位同学对这一问题的议论,请你判断他们中的正确说法:A.S与1、2连接时,多用电表就成了电流表,且前者量程较大B.S与3、4连接时,多用表就成了电流表,且前者量程较大C.S与3、4连接时,多用表就成了欧姆表,且3接线柱为黑表笔D.S与5、6连接时,多用表就成了电压表,且前者量程较小【课堂小结/本节知识网络】2【思考】【当堂检测】1.下列说法中正确的是()A.欧姆表的每一挡测量范围都是0到∞B.欧姆表只能用来粗略地测量电阻C....
