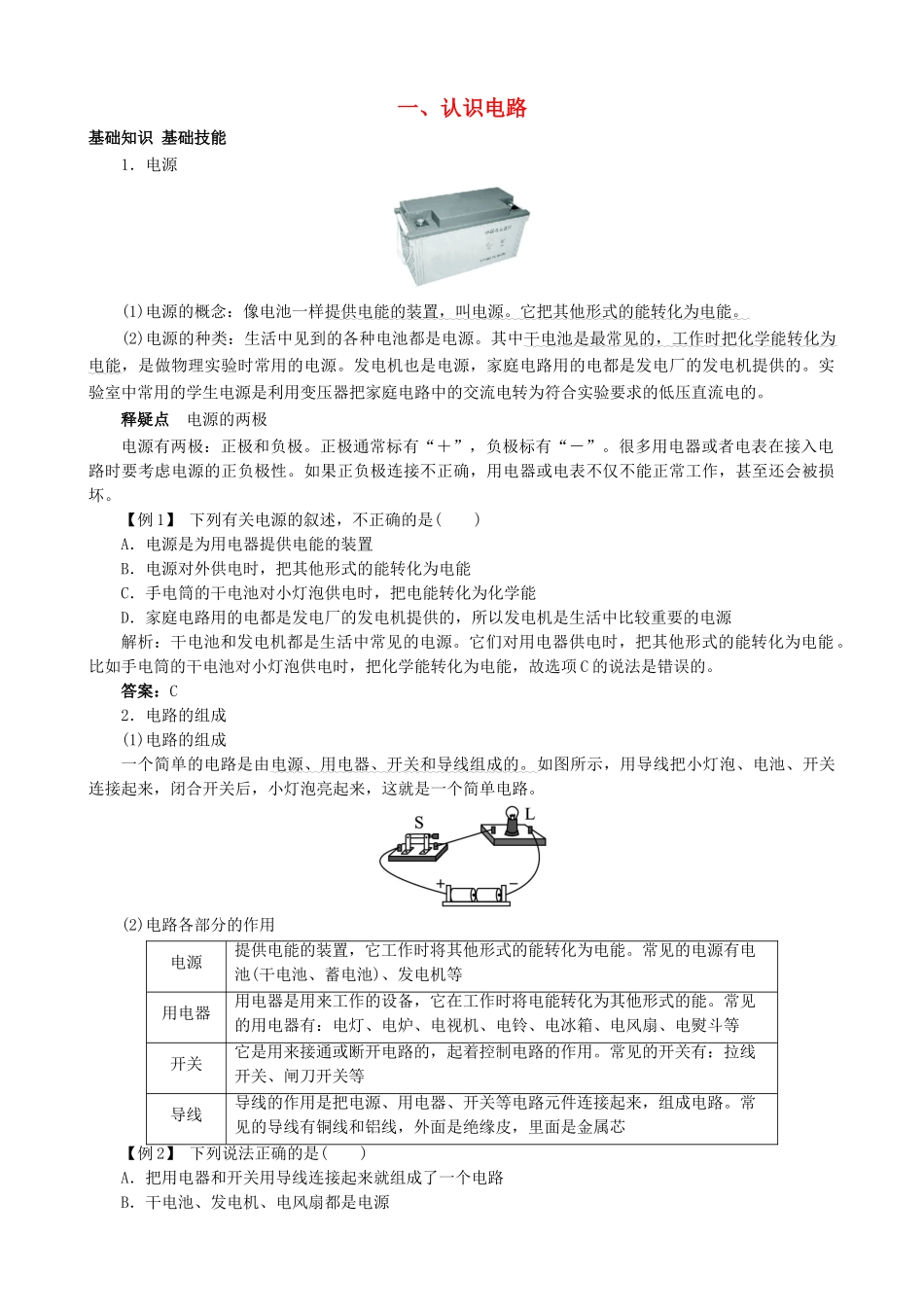

九年级物理全册 第11章 第1节 认识电路导学案 (新版)北师大版-(新版)北师大版初中九年级全册物理学案_第1页
1/5
九年级物理全册 第11章 第1节 认识电路导学案 (新版)北师大版-(新版)北师大版初中九年级全册物理学案_第2页
2/5
九年级物理全册 第11章 第1节 认识电路导学案 (新版)北师大版-(新版)北师大版初中九年级全册物理学案_第3页
3/5
一、认识电路基础知识基础技能1.电源(1)电源的概念:像电池一样提供电能的装置,叫电源。它把其他形式的能转化为电能。(2)电源的种类:生活中见到的各种电池都是电源。其中干电池是最常见的,工作时把化学能转化为电能,是做物理实验时常用的电源。发电机也是电源,家庭电路用的电都是发电厂的发电机提供的。实验室中常用的学生电源是利用变压器把家庭电路中的交流电转为符合实验要求的低压直流电的。释疑点电源的两极电源有两极:正极和负极。正极通常标有“+”,负极标有“-”。很多用电器或者电表在接入电路时要考虑电源的正负极性。如果正负极连接不正确,用电器或电表不仅不能正常工作,甚至还会被损坏。【例1】下列有关电源的叙述,不正确的是()A.电源是为用电器提供电能的装置B.电源对外供电时,把其他形式的能转化为电能C.手电筒的干电池对小灯泡供电时,把电能转化为化学能D.家庭电路用的电都是发电厂的发电机提供的,所以发电机是生活中比较重要的电源解析:干电池和发电机都是生活中常见的电源。它们对用电器供电时,把其他形式的能转化为电能。比如手电筒的干电池对小灯泡供电时,把化学能转化为电能,故选项C的说法是错误的。答案:C2.电路的组成(1)电路的组成一个简单的电路是由电源、用电器、开关和导线组成的。如图所示,用导线把小灯泡、电池、开关连接起来,闭合开关后,小灯泡亮起来,这就是一个简单电路。(2)电路各部分的作用电源提供电能的装置,它工作时将其他形式的能转化为电能。常见的电源有电池(干电池、蓄电池)、发电机等用电器用电器是用来工作的设备,它在工作时将电能转化为其他形式的能。常见的用电器有:电灯、电炉、电视机、电铃、电冰箱、电风扇、电熨斗等开关它是用来接通或断开电路的,起着控制电路的作用。常见的开关有:拉线开关、闸刀开关等导线导线的作用是把电源、用电器、开关等电路元件连接起来,组成电路。常见的导线有铜线和铝线,外面是绝缘皮,里面是金属芯【例2】下列说法正确的是()A.把用电器和开关用导线连接起来就组成了一个电路B.干电池、发电机、电风扇都是电源C.电源接入电路时不用考虑正、负极D.开关在连接电路时应该是断开的解析:用电器和开关用导线连在一起不是一个电路,作为电路还应有电源,A错误。干电池、发电机是电源,但电风扇是用电器,B错误。在很多情况下,电源接入电路时需要考虑正、负极,C错误。开关在连入电路时要求是断开的,这一点符合要求,D项对。答案:D3.电路的三种状态电路的状态定义电路特点通路处处连通的电路用电器工作断路在某处断开的电路用电器不工作短路不经过用电器而直接用导线把电源两极连接起来的电路用电器不能工作,会损坏电源甚至烧坏导线的绝缘层引起火灾析规律短路后果很严重在连接电路的过程中,一定要避免短路,否则会损坏电源和用电器。【例3】如图所示电路中,开关处于图示状态时,电灯__________(选填“亮”或“不亮”),这时的电路叫__________,将开关闭合时的电路叫__________;如果不小心把A、B两接线柱用导线接在一起,则会造成__________。解析:根据通路、开路、短路的特点,可以判断:图中开关没有闭合,这是开路状态;电路连接无误,闭合开关灯泡能够发光,这是通路;如果直接用导线连接A、B,即不经过用电器直接把电源两极用导线相连,这会造成短路。答案:不亮断路通路短路4.电路图(1)定义:用规定的符号代表电源、开关、用电器,画出来的表示它们电路连接的图叫电路图。(2)电路图中用统一规定的符号来代表电路中的各种元件。电路图可以方便地画出,而且使人们比较容易地看清电路中各个元件的连接情况,在电学以及有关技术资料中使用很广泛。常见的电路元件有:画电路图时应注意哪些问题?(1)准确使用各种电路元件符号;(2)导线交叉处,如果是相连导线应以圆点表示,尽量避免出现交叉不相连的导线;(3)元件不要画在拐角处,各元件的位置要安排得当,分布均匀,整个电路图最好呈长方形,尽量使电路图简洁美观;(4)电路图中各元件的连接顺序应尽量与实物图中的顺序一一对应。【例4】如图所示,连接正确的电路图是()解析:A×缺少电源。B×开关闭合,会...
