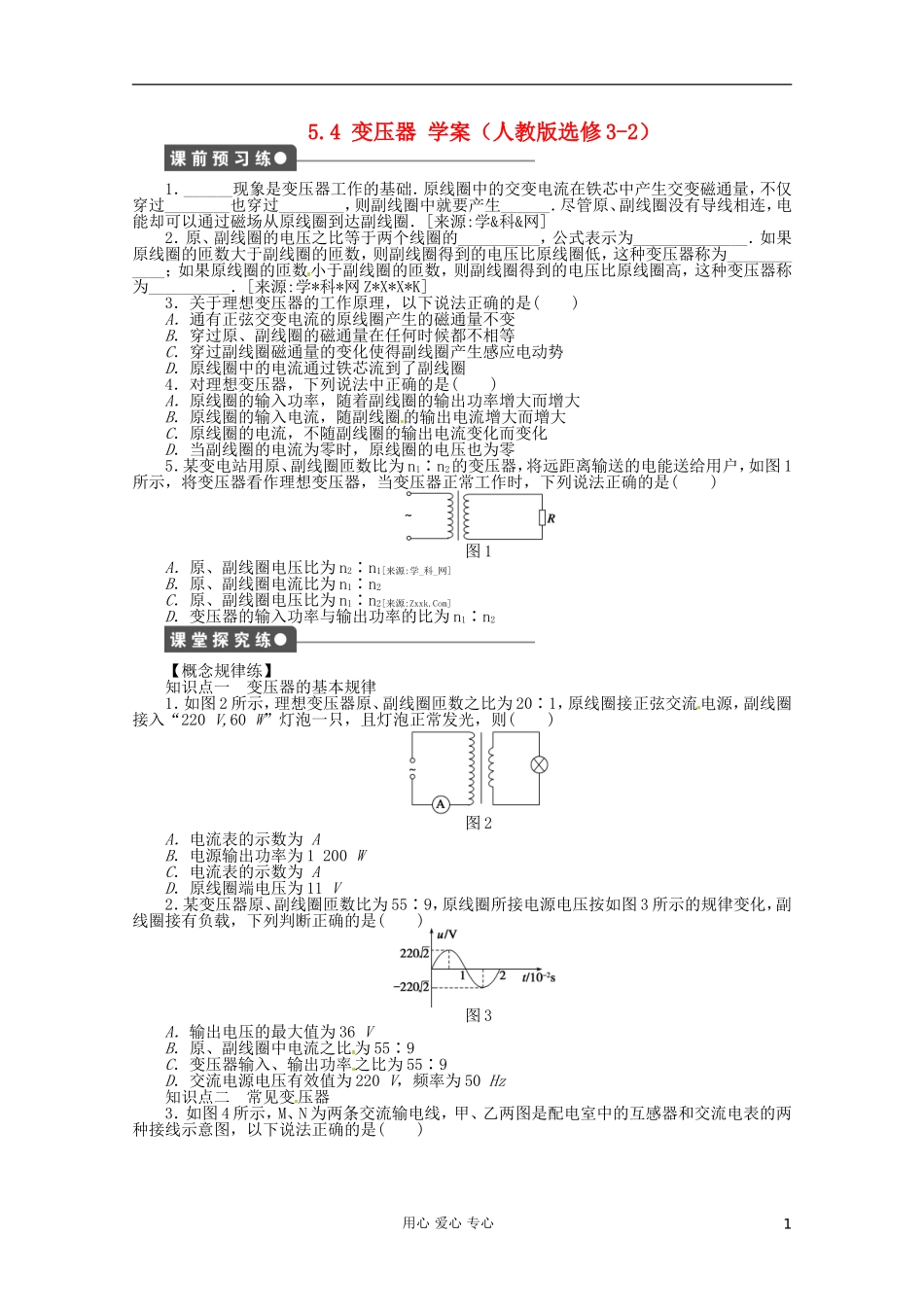

5.4变压器学案（人教版选修3-2）1．______现象是变压器工作的基础．原线圈中的交变电流在铁芯中产生交变磁通量，不仅穿过________也穿过________，则副线圈中就要产生______．尽管原、副线圈没有导线相连，电能却可以通过磁场从原线圈到达副线圈．[来源:学&科&网]2．原、副线圈的电压之比等于两个线圈的__________，公式表示为______________．如果原线圈的匝数大于副线圈的匝数，则副线圈得到的电压比原线圈低，这种变压器称为____________；如果原线圈的匝数小于副线圈的匝数，则副线圈得到的电压比原线圈高，这种变压器称为__________．[来源:学*科*网Z*X*X*K]3．关于理想变压器的工作原理，以下说法正确的是()A．通有正弦交变电流的原线圈产生的磁通量不变B．穿过原、副线圈的磁通量在任何时候都不相等C．穿过副线圈磁通量的变化使得副线圈产生感应电动势D．原线圈中的电流通过铁芯流到了副线圈4．对理想变压器，下列说法中正确的是()A．原线圈的输入功率，随着副线圈的输出功率增大而增大B．原线圈的输入电流，随副线圈的输出电流增大而增大C．原线圈的电流，不随副线圈的输出电流变化而变化D．当副线圈的电流为零时，原线圈的电压也为零5．某变电站用原、副线圈匝数比为n1∶n2的变压器，将远距离输送的电能送给用户，如图1所示，将变压器看作理想变压器，当变压器正常工作时，下列说法正确的是()图1A．原、副线圈电压比为n2∶n1[来源:学_科_网]B．原、副线圈电流比为n1∶n2C．原、副线圈电压比为n1∶n2[来源:Zxxk.Com]D．变压器的输入功率与输出功率的比为n1∶n2【概念规律练】知识点一变压器的基本规律1．如图2所示，理想变压器原、副线圈匝数之比为20∶1，原线圈接正弦交流电源，副线圈接入“220V,60W”灯泡一只，且灯泡正常发光，则()图2A．电流表的示数为AB．电源输出功率为1200WC．电流表的示数为AD．原线圈端电压为11V2．某变压器原、副线圈匝数比为55∶9，原线圈所接电源电压按如图3所示的规律变化，副线圈接有负载，下列判断正确的是()图3A．输出电压的最大值为36VB．原、副线圈中电流之比为55∶9C．变压器输入、输出功率之比为55∶9D．交流电源电压有效值为220V，频率为50Hz知识点二常见变压器3．如图4所示，M、N为两条交流输电线，甲、乙两图是配电室中的互感器和交流电表的两种接线示意图，以下说法正确的是()用心爱心专心1图4A．在乙图中，线圈N4的导线一定比线圈N3的导线粗B．甲图中的电表是交流电流表，乙图中的电表是交流电压表C．甲图中的电表是交流电压表，乙图中的电表是交流电流表D．甲、乙两图中的电表均为交流电流表4．如图5所示，自耦变压器输入端A、B接交流稳压电源，其电压有效值UAB＝100V，R0＝40Ω，当滑动片处于线圈中点位置时，C、D两端电压的有效值UCD为________V，通过电阻R0的电流有效值为________A.图5【方法技巧练】一、变压器动态问题的分析方法5．如图6所示为一理想变压器，K为单刀双掷开关，P为滑动变阻器的滑动触头，U1为加在原线圈的电压，则()图6A．保持U1及P的位置不变，K由a合到b时，I1将增大B．保持P的位置及U1不变，K由b合到a时，R消耗功率将减小C．保持U1不变，K合在a处，使P上滑，I1将增大D．保持P的位置不变，K合在a处，若U1增大，I1将增大图7[来源:学科网ZXXK]6．如图7所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线等效电阻为R.开始时，开关S断开．当S接通时，以下说法中正确的是()A．副线圈两端M、N的输出电压减小B．副线圈输电线等效电阻R上的电压增大C．通过灯泡L1的电流减小D．原线圈中的电流增大二、有多个副线圈的理想变压器问题的分析方法7．理想变压器如图8所示，原线圈匝数n1＝1000匝，两副线圈匝数分别为n2＝600匝，n3＝200匝，当原线圈两端接在220V的交流电源上时，原线圈上电流为2A，通过R2的电流为1A，则通过R3的电流为()图8A．10AB．7AC．3AD．1A8．如图9所示，一台有两个副线圈的理想变压器，原线圈匝数n1＝1100匝，接入电压U1＝220V的电路中．用心爱心专心2图9(1)要求在两个副线圈上分别得到电压U2＝6V，U3＝110V，它们的匝数n2、n3分别为多少？(2)若在两副线圈上分别接上“6V，20...
