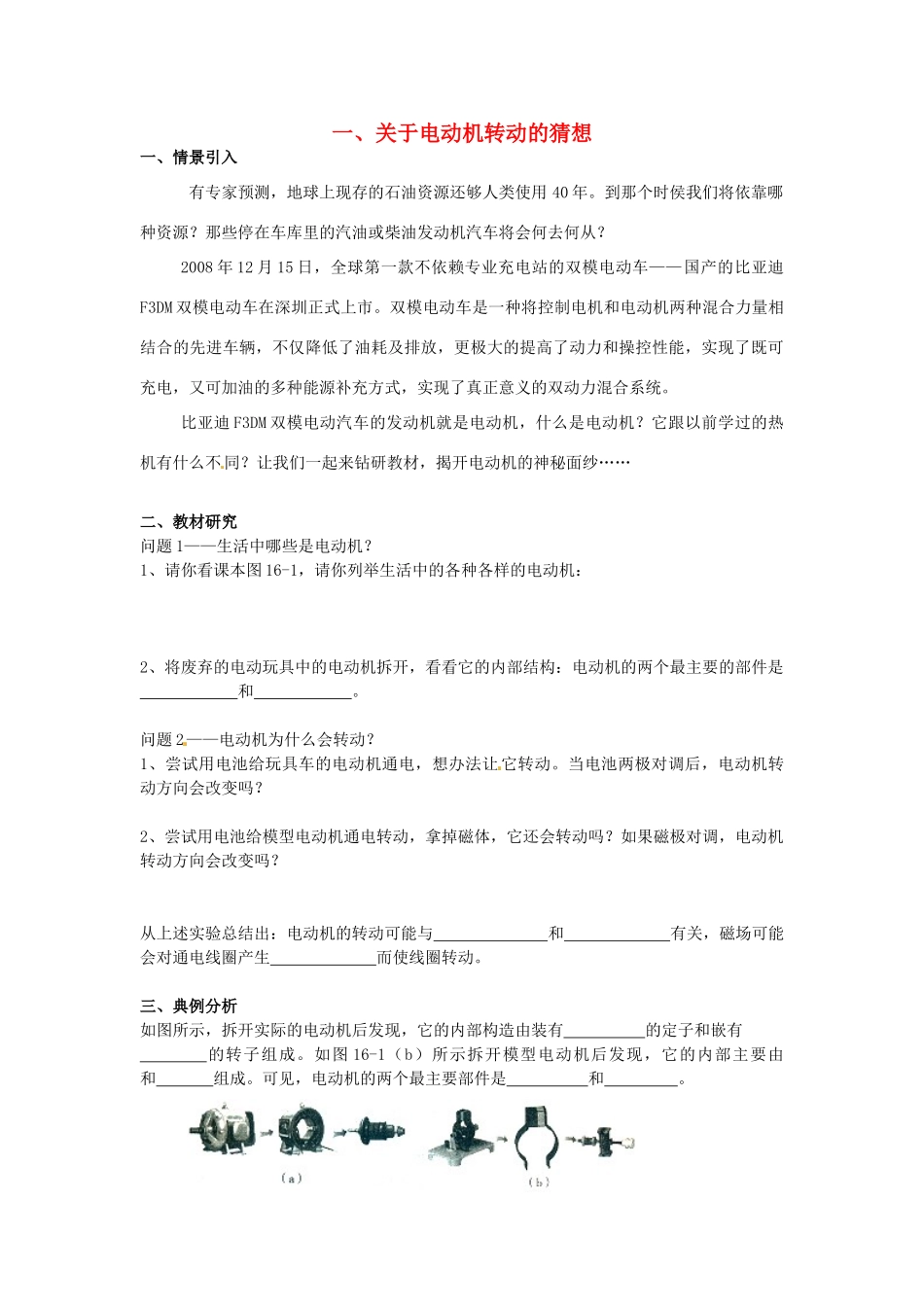

一、关于电动机转动的猜想一、情景引入有专家预测，地球上现存的石油资源还够人类使用40年。到那个时侯我们将依靠哪种资源？那些停在车库里的汽油或柴油发动机汽车将会何去何从？2008年12月15日，全球第一款不依赖专业充电站的双模电动车——国产的比亚迪F3DM双模电动车在深圳正式上市。双模电动车是一种将控制电机和电动机两种混合力量相结合的先进车辆，不仅降低了油耗及排放，更极大的提高了动力和操控性能，实现了既可充电，又可加油的多种能源补充方式，实现了真正意义的双动力混合系统。比亚迪F3DM双模电动汽车的发动机就是电动机，什么是电动机？它跟以前学过的热机有什么不同？让我们一起来钻研教材，揭开电动机的神秘面纱……二、教材研究问题1——生活中哪些是电动机？1、请你看课本图16-1，请你列举生活中的各种各样的电动机：2、将废弃的电动玩具中的电动机拆开，看看它的内部结构：电动机的两个最主要的部件是和。问题2——电动机为什么会转动？1、尝试用电池给玩具车的电动机通电，想办法让它转动。当电池两极对调后，电动机转动方向会改变吗？2、尝试用电池给模型电动机通电转动，拿掉磁体，它还会转动吗？如果磁极对调，电动机转动方向会改变吗？从上述实验总结出：电动机的转动可能与和有关，磁场可能会对通电线圈产生而使线圈转动。三、典例分析如图所示，拆开实际的电动机后发现，它的内部构造由装有的定子和嵌有的转子组成。如图16-1（b）所示拆开模型电动机后发现，它的内部主要由和组成。可见，电动机的两个最主要部件是和。解析：本题考查的是学生通过实物了解电动机的内部组成部分，电动机最主要的部件是线圈和磁铁组成。答案：电磁铁线圈磁体线圈磁体线圈四、达标训练1.根据你对电动机的了解，以下用电器中没有安装电动机的是（）A.电风扇B.电烙铁C.电冰箱D.四驱车2．下列家用电器中，应用了电动机的是（）A．日光灯B.电风扇C.电饭锅D.电热水壶3.在安装直流电动机模型的实验中，安装完毕闭合开关，线圈沿顺时针方向转动，要想使线圈沿逆时针方向转动，正确的做法是（）A.减少一节电池B.调换磁性更强的磁铁C.把电源正、负极和磁铁南、北极同时对调D.把电源正、负极对调或磁铁南、北极对调4.想一想，下列各物体中，哪些物体中有电动机？（1）收音机（2）录音机（3）洗衣机（4）光碟（5）电饭锅（6）电风扇（7）电冰箱（8）电炉（9）电暖气（10）起重机（11）电烤箱（12）电车（13）电力机车（14）轧钢机答：5.拆装过电动机以后，就不难对电动机的工作原理进行猜想，你的猜想是。6.如图16-3所示的是一台电动机的模型，请用笔画线代替导线，完成电路连接图，使它能正常工作。7.如图16-4甲是电动窗帘的结构图，它通过一台直流电动机来带动两片窗帘沿轨道来回运动，左边窗帘的一端固定在A点，另一端连在绳子上的D点，并随着绳子在AD之间来回运动，右边窗帘的一端固定在B点，另一端连在绳子上的C点，并随着绳子在BC之间来回运动，且AD=BC=2m，这样通过控制电动机的正反转就可实现窗帘的开与合。（1）该电动机窗帘的开与合，是通过改变电动机中的方向来实现的。（2）如果窗帘打开一次历时4s，那么窗帘运动的平均速度是m/s。（3）图16-4乙是小明为窗帘电动机设计的电路，该电路存在缺陷，现给你一个手动开关，请仿照图16-4乙在图16-4丙中将该开关加入，并将电路边接完整，使电动窗帘能正常工作。五、中考试题为了探究电动机为什么会转动，小明根据电动机主要构造制作了一台简易电动机(如图)，他用回形针做成两个支架，分别与电池的两极相连用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去半周漆皮将线圈放在支架上，磁体放在线圈下方闭合开关，用于轻推一下线圈，线圈就会不停地转动起来(1)要想改变线圈的转动方向，小明可采用的措施是：、；(写出两点)(2)开关闭合后，如果电动机不转，可能的原因是：、(写出两点)（3)小明还想设计一个能调节电动机转速的实验装置，他还需要的主要器材是，并在虚线框内画出实验电路图(电动机用符号表示)解析：这是一道典型的电动机制作和实践的题目，如果平时不注意实验和操作，那么解决本题...
