高中物理 第十四章 电磁波 3 电磁波的发射和接收 4 电磁波与信息化社会学案 新人教版选修3-4-新人教版高二选修3-4物理学案VIP免费

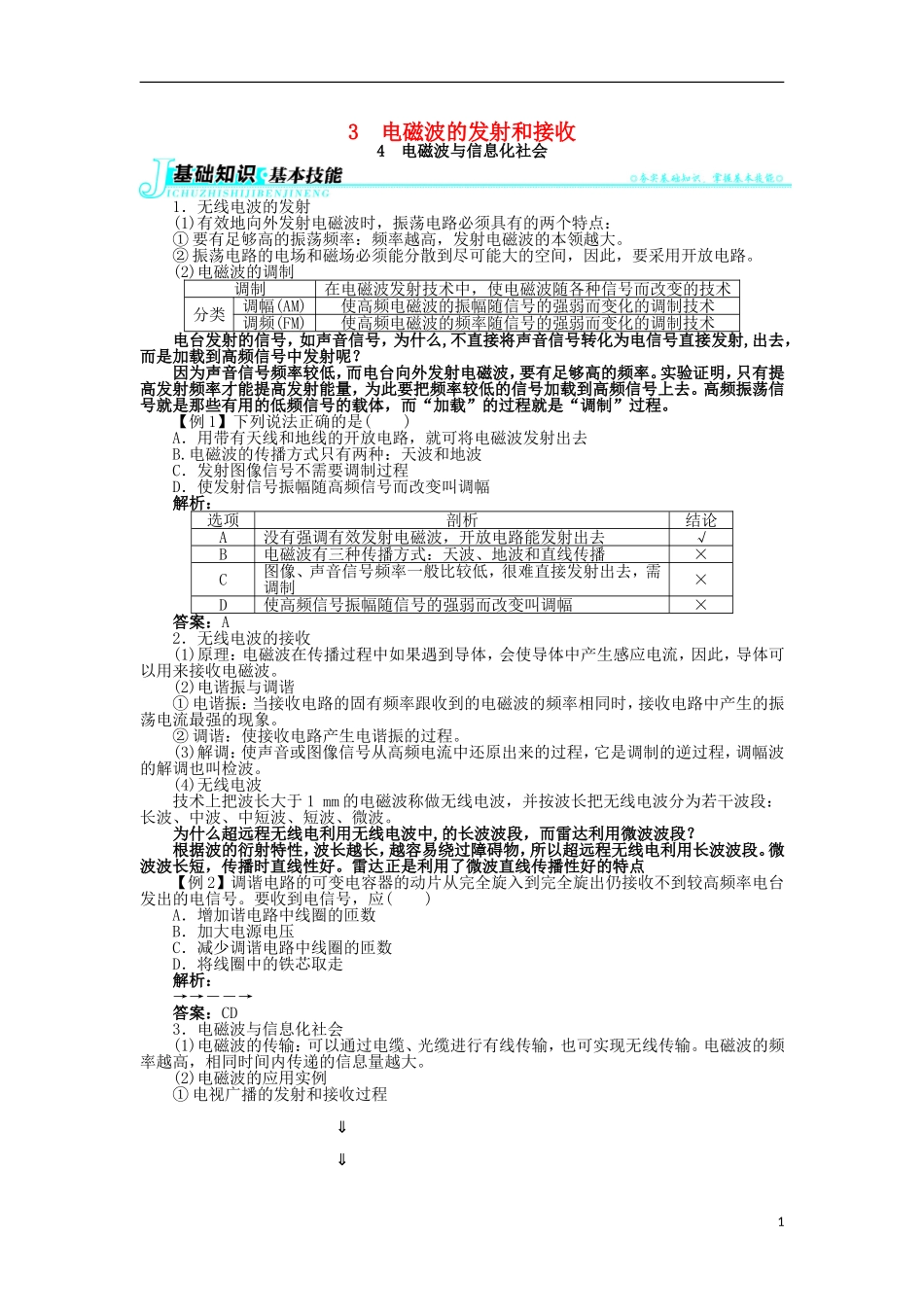

3电磁波的发射和接收4电磁波与信息化社会1．无线电波的发射(1)有效地向外发射电磁波时，振荡电路必须具有的两个特点：①要有足够高的振荡频率：频率越高，发射电磁波的本领越大。②振荡电路的电场和磁场必须能分散到尽可能大的空间，因此，要采用开放电路。(2)电磁波的调制调制在电磁波发射技术中，使电磁波随各种信号而改变的技术分类调幅(AM)使高频电磁波的振幅随信号的强弱而变化的调制技术调频(FM)使高频电磁波的频率随信号的强弱而变化的调制技术电台发射的信号，如声音信号，为什么,不直接将声音信号转化为电信号直接发射,出去，而是加载到高频信号中发射呢？因为声音信号频率较低，而电台向外发射电磁波，要有足够高的频率。实验证明，只有提高发射频率才能提高发射能量，为此要把频率较低的信号加载到高频信号上去。高频振荡信号就是那些有用的低频信号的载体，而“加载”的过程就是“调制”过程。【例1】下列说法正确的是()A．用带有天线和地线的开放电路，就可将电磁波发射出去B.电磁波的传播方式只有两种：天波和地波C．发射图像信号不需要调制过程D．使发射信号振幅随高频信号而改变叫调幅解析：选项剖析结论A没有强调有效发射电磁波，开放电路能发射出去√B电磁波有三种传播方式：天波、地波和直线传播×C图像、声音信号频率一般比较低，很难直接发射出去，需调制×D使高频信号振幅随信号的强弱而改变叫调幅×答案：A2．无线电波的接收(1)原理：电磁波在传播过程中如果遇到导体，会使导体中产生感应电流，因此，导体可以用来接收电磁波。(2)电谐振与调谐①电谐振：当接收电路的固有频率跟收到的电磁波的频率相同时，接收电路中产生的振荡电流最强的现象。②调谐：使接收电路产生电谐振的过程。(3)解调：使声音或图像信号从高频电流中还原出来的过程，它是调制的逆过程，调幅波的解调也叫检波。(4)无线电波技术上把波长大于1mm的电磁波称做无线电波，并按波长把无线电波分为若干波段：长波、中波、中短波、短波、微波。为什么超远程无线电利用无线电波中,的长波波段，而雷达利用微波波段？根据波的衍射特性，波长越长，越容易绕过障碍物，所以超远程无线电利用长波波段。微波波长短，传播时直线性好。雷达正是利用了微波直线传播性好的特点【例2】调谐电路的可变电容器的动片从完全旋入到完全旋出仍接收不到较高频率电台发出的电信号。要收到电信号，应()A．增加谐电路中线圈的匝数B．加大电源电压C．减少调谐电路中线圈的匝数D．将线圈中的铁芯取走解析：→→――→答案：CD3．电磁波与信息化社会(1)电磁波的传输：可以通过电缆、光缆进行有线传输，也可实现无线传输。电磁波的频率越高，相同时间内传递的信息量越大。(2)电磁波的应用实例①电视广播的发射和接收过程⇓⇓1⇓②雷达的工作原理雷达利用微波遇到障碍物的反射现象来测定物体位置。根据发射无线电波到接收反射波的时间t，确定障碍物的距离s＝，再根据发射无线电波的方向和仰角，可以确定障碍物的位置。③移动电话、因特网也是利用电磁波来传输信息的。【例3】无线电广播的发射原理是：由振荡器产生______，用话筒把声音转化成________，然后把________都输入调制器，使________随着________而改变，把这样的________送到发射天线，发出的电磁波就带有声音信号。解析：电磁波传递声音信号，首先要把声音信号通过话筒变为低频信号再通过调制器进行调制，加到电磁波上，并把它通过天线发射到天空中。答案：高频信号低频信号它们高频信号的振幅或频率低频信号的改变调制信号4．对调制、调幅、调频、调谐、解调过程的对比理解(1)无线电波的发射和接收过程――→――→――→调谐―→解调――→(2)“调幅”和“调频”都是调制过程①高频电磁波的振幅随信号的强弱而变的调制方式叫调幅，一般电台的中波、中短波、短波广播以及电视中的图像信号采用调幅波。②高频电磁波的频率随信号的强弱而变的调制方式叫调频，电台的立体声广播和电视中的伴音信号，采用调频波。(3)解调是调制的逆过程声音、图像等信号频率相对较低，不能转化为电信号直接发射出去，而要将这些低频信号加载到高频电磁波信号上去。将声音、图像信...
