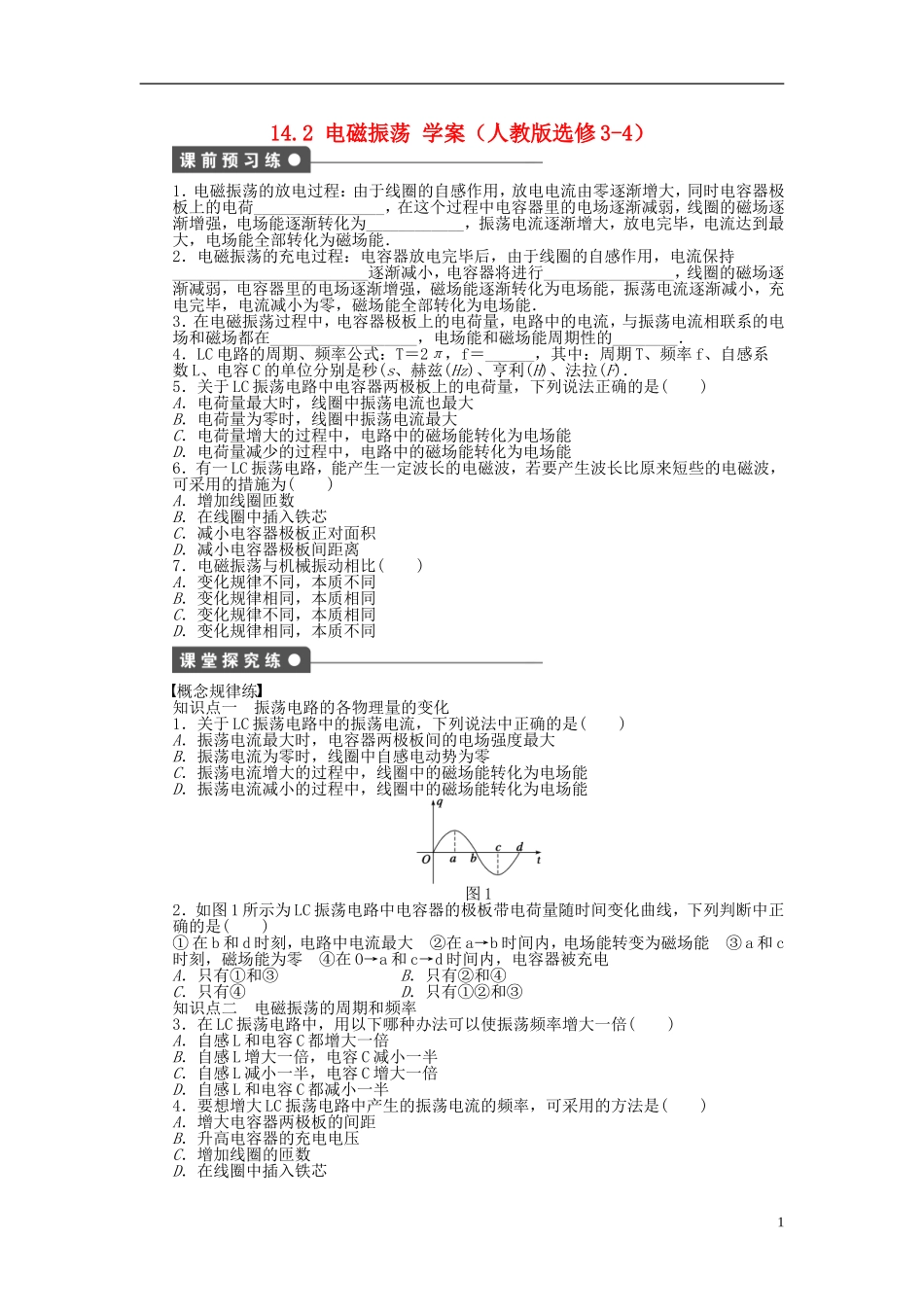

高中物理 14.2电磁振荡学案 新人教版选修3-4-新人教版高二选修3-4物理学案_第1页
1/3

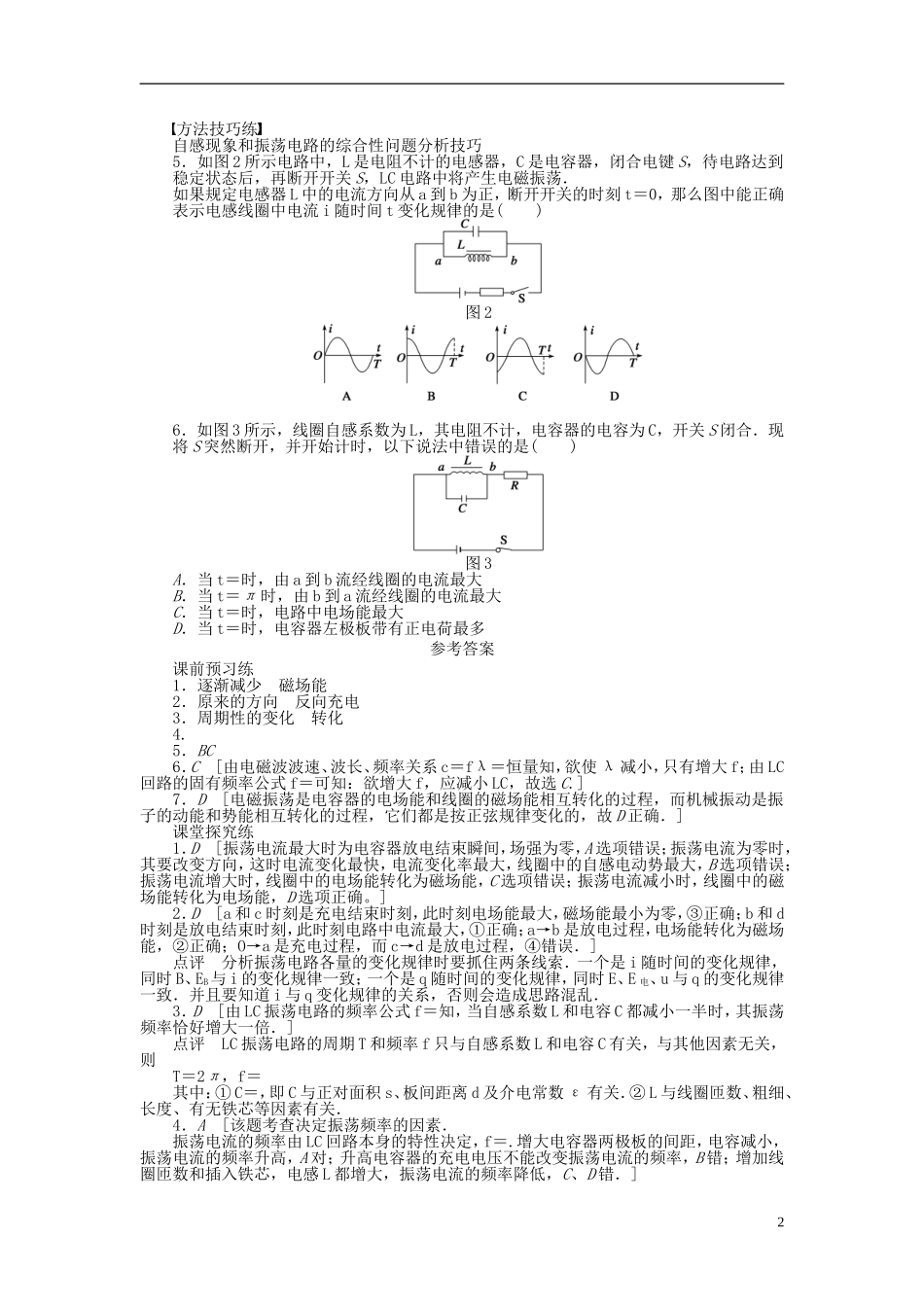

高中物理 14.2电磁振荡学案 新人教版选修3-4-新人教版高二选修3-4物理学案_第2页
2/3

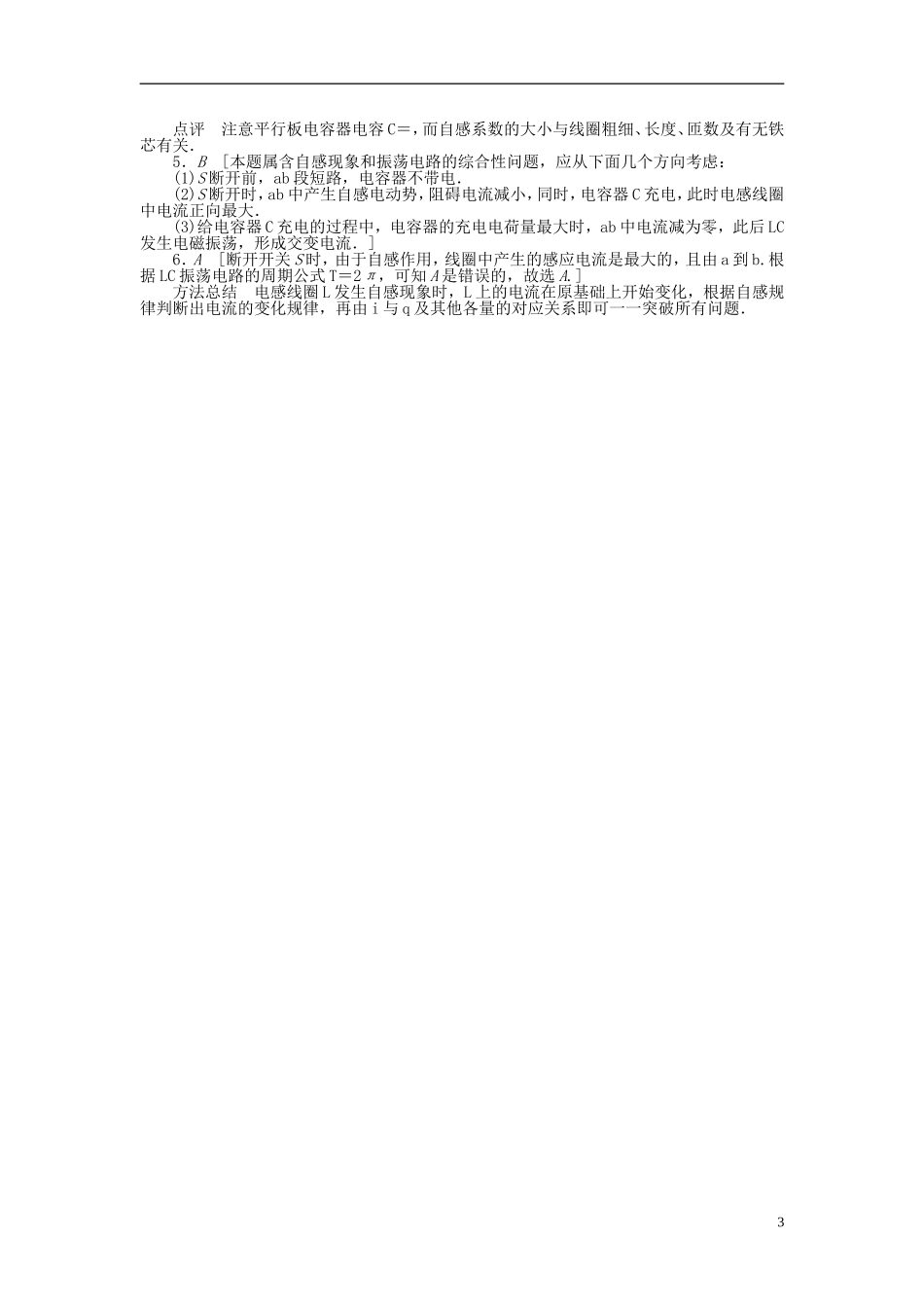

高中物理 14.2电磁振荡学案 新人教版选修3-4-新人教版高二选修3-4物理学案_第3页
3/3
14.2电磁振荡学案(人教版选修3-4)1.电磁振荡的放电过程:由于线圈的自感作用,放电电流由零逐渐增大,同时电容器极板上的电荷________________,在这个过程中电容器里的电场逐渐减弱,线圈的磁场逐渐增强,电场能逐渐转化为____________,振荡电流逐渐增大,放电完毕,电流达到最大,电场能全部转化为磁场能.2.电磁振荡的充电过程:电容器放电完毕后,由于线圈的自感作用,电流保持________________________逐渐减小,电容器将进行________________,线圈的磁场逐渐减弱,电容器里的电场逐渐增强,磁场能逐渐转化为电场能,振荡电流逐渐减小,充电完毕,电流减小为零,磁场能全部转化为电场能.3.在电磁振荡过程中,电容器极板上的电荷量,电路中的电流,与振荡电流相联系的电场和磁场都在__________________,电场能和磁场能周期性的________.4.LC电路的周期、频率公式:T=2π,f=______,其中:周期T、频率f、自感系数L、电容C的单位分别是秒(s、赫兹(Hz)、亨利(H)、法拉(F).5.关于LC振荡电路中电容器两极板上的电荷量,下列说法正确的是()A.电荷量最大时,线圈中振荡电流也最大B.电荷量为零时,线圈中振荡电流最大C.电荷量增大的过程中,电路中的磁场能转化为电场能D.电荷量减少的过程中,电路中的磁场能转化为电场能6.有一LC振荡电路,能产生一定波长的电磁波,若要产生波长比原来短些的电磁波,可采用的措施为()A.增加线圈匝数B.在线圈中插入铁芯C.减小电容器极板正对面积D.减小电容器极板间距离7.电磁振荡与机械振动相比()A.变化规律不同,本质不同B.变化规律相同,本质相同C.变化规律不同,本质相同D.变化规律相同,本质不同概念规律练知识点一振荡电路的各物理量的变化1.关于LC振荡电路中的振荡电流,下列说法中正确的是()A.振荡电流最大时,电容器两极板间的电场强度最大B.振荡电流为零时,线圈中自感电动势为零C.振荡电流增大的过程中,线圈中的磁场能转化为电场能D.振荡电流减小的过程中,线圈中的磁场能转化为电场能图12.如图1所示为LC振荡电路中电容器的极板带电荷量随时间变化曲线,下列判断中正确的是()①在b和d时刻,电路中电流最大②在a→b时间内,电场能转变为磁场能③a和c时刻,磁场能为零④在O→a和c→d时间内,电容器被充电A.只有①和③B.只有②和④C.只有④D.只有①②和③知识点二电磁振荡的周期和频率3.在LC振荡电路中,用以下哪种办法可以使振荡频率增大一倍()A.自感L和电容C都增大一倍B.自感L增大一倍,电容C减小一半C.自感L减小一半,电容C增大一倍D.自感L和电容C都减小一半4.要想增大LC振荡电路中产生的振荡电流的频率,可采用的方法是()A.增大电容器两极板的间距B.升高电容器的充电电压C.增加线圈的匝数D.在线圈中插入铁芯1方法技巧练自感现象和振荡电路的综合性问题分析技巧5.如图2所示电路中,L是电阻不计的电感器,C是电容器,闭合电键S,待电路达到稳定状态后,再断开开关S,LC电路中将产生电磁振荡.如果规定电感器L中的电流方向从a到b为正,断开开关的时刻t=0,那么图中能正确表示电感线圈中电流i随时间t变化规律的是()图26.如图3所示,线圈自感系数为L,其电阻不计,电容器的电容为C,开关S闭合.现将S突然断开,并开始计时,以下说法中错误的是()图3A.当t=时,由a到b流经线圈的电流最大B.当t=π时,由b到a流经线圈的电流最大C.当t=时,电路中电场能最大D.当t=时,电容器左极板带有正电荷最多参考答案课前预习练1.逐渐减少磁场能2.原来的方向反向充电3.周期性的变化转化4.5.BC6.C[由电磁波波速、波长、频率关系c=fλ=恒量知,欲使λ减小,只有增大f;由LC回路的固有频率公式f=可知:欲增大f,应减小LC,故选C.]7.D[电磁振荡是电容器的电场能和线圈的磁场能相互转化的过程,而机械振动是振子的动能和势能相互转化的过程,它们都是按正弦规律变化的,故D正确.]课堂探究练1.D[振荡电流最大时为电容器放电结束瞬间,场强为零,A选项错误;振荡电流为零时,其要改变方向,这时电流变化最快,电流变化率最大,线圈中的自感电动势最大,B选项错误;振荡电流增大时,线圈中的电场...
