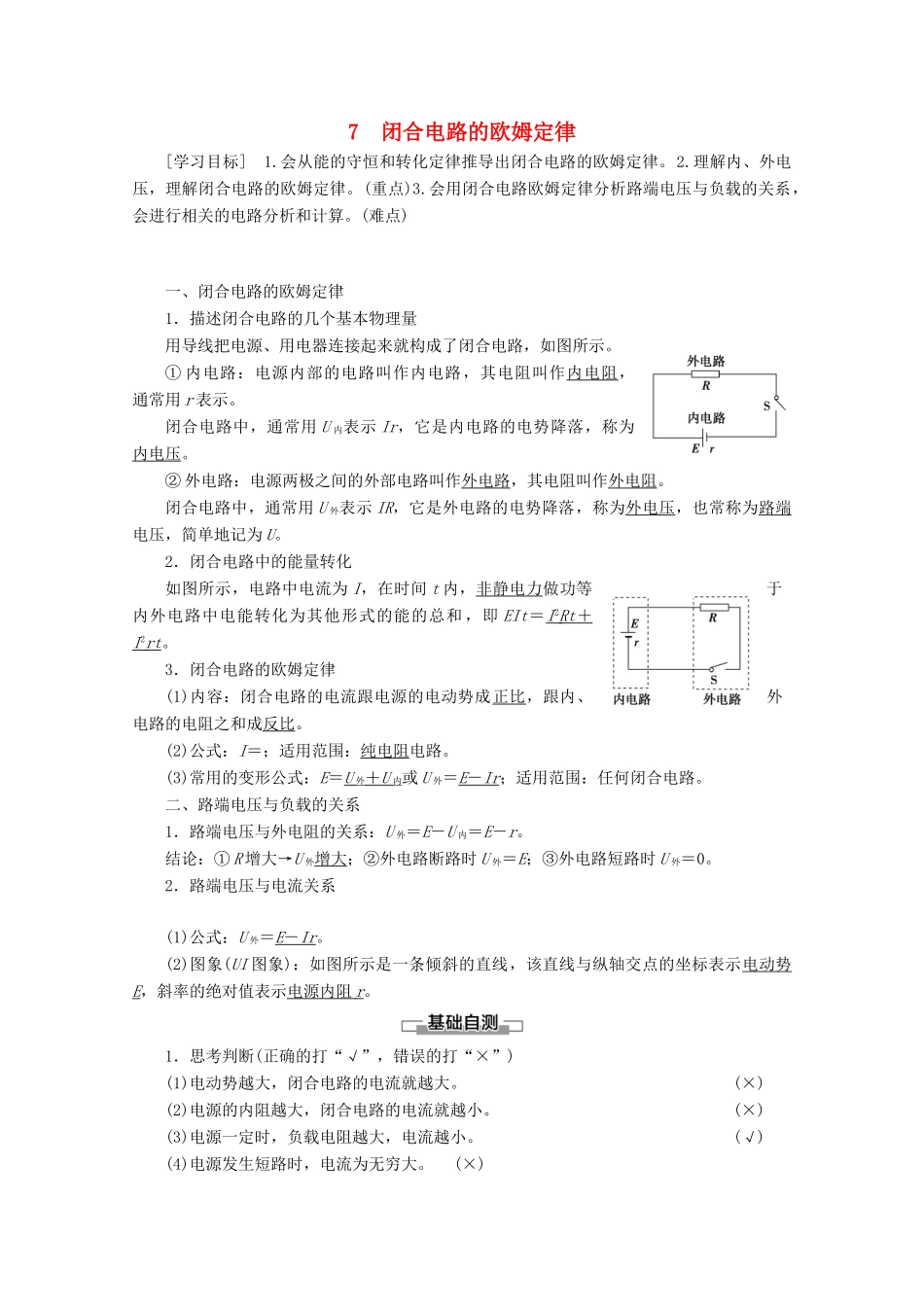

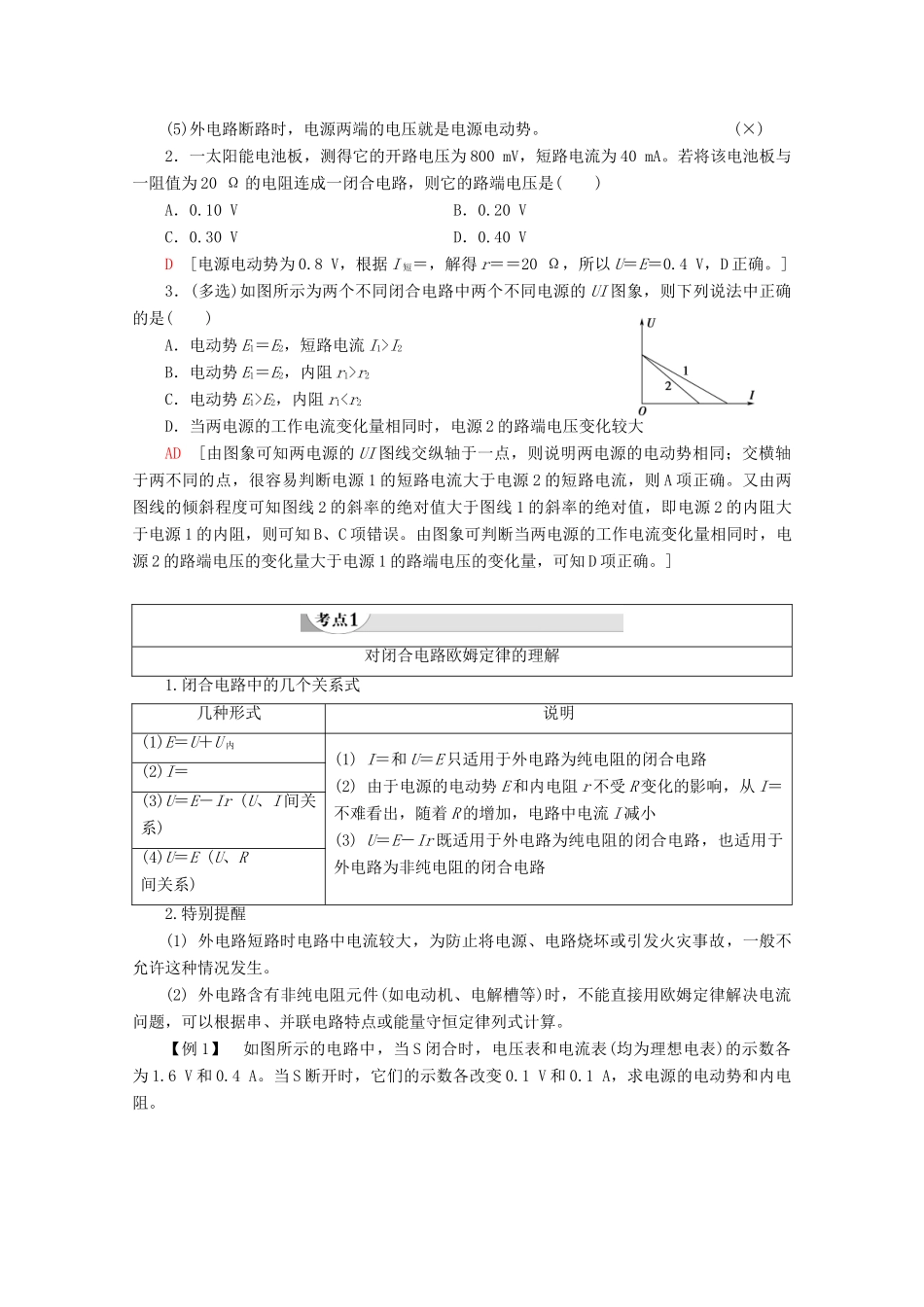

7闭合电路的欧姆定律[学习目标]1.会从能的守恒和转化定律推导出闭合电路的欧姆定律。2.理解内、外电压，理解闭合电路的欧姆定律。(重点)3.会用闭合电路欧姆定律分析路端电压与负载的关系，会进行相关的电路分析和计算。(难点)一、闭合电路的欧姆定律1．描述闭合电路的几个基本物理量用导线把电源、用电器连接起来就构成了闭合电路，如图所示。①内电路：电源内部的电路叫作内电路，其电阻叫作内电阻，通常用r表示。闭合电路中，通常用U内表示Ir，它是内电路的电势降落，称为内电压。②外电路：电源两极之间的外部电路叫作外电路，其电阻叫作外电阻。闭合电路中，通常用U外表示IR，它是外电路的电势降落，称为外电压，也常称为路端电压，简单地记为U。2．闭合电路中的能量转化如图所示，电路中电流为I，在时间t内，非静电力做功等于内外电路中电能转化为其他形式的能的总和，即EIt＝I2Rt＋I2rt。3．闭合电路的欧姆定律(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。(2)公式：I＝；适用范围：纯电阻电路。(3)常用的变形公式：E＝U外＋U内或U外＝E－Ir；适用范围：任何闭合电路。二、路端电压与负载的关系1．路端电压与外电阻的关系：U外＝E－U内＝E－r。结论：①R增大→U外增大；②外电路断路时U外＝E；③外电路短路时U外＝0。2．路端电压与电流关系(1)公式：U外＝E－Ir。(2)图象(UI图象)：如图所示是一条倾斜的直线，该直线与纵轴交点的坐标表示电动势E，斜率的绝对值表示电源内阻r。1．思考判断(正确的打“√”，错误的打“×”)(1)电动势越大，闭合电路的电流就越大。(×)(2)电源的内阻越大，闭合电路的电流就越小。(×)(3)电源一定时，负载电阻越大，电流越小。(√)(4)电源发生短路时，电流为无穷大。(×)(5)外电路断路时，电源两端的电压就是电源电动势。(×)2．一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA。若将该电池板与一阻值为20Ω的电阻连成一闭合电路，则它的路端电压是()A．0.10VB．0.20VC．0.30VD．0.40VD[电源电动势为0.8V，根据I短＝，解得r＝＝20Ω，所以U＝E＝0.4V，D正确。]3．(多选)如图所示为两个不同闭合电路中两个不同电源的UI图象，则下列说法中正确的是()A．电动势E1＝E2，短路电流I1>I2B．电动势E1＝E2，内阻r1>r2C．电动势E1>E2，内阻r1
