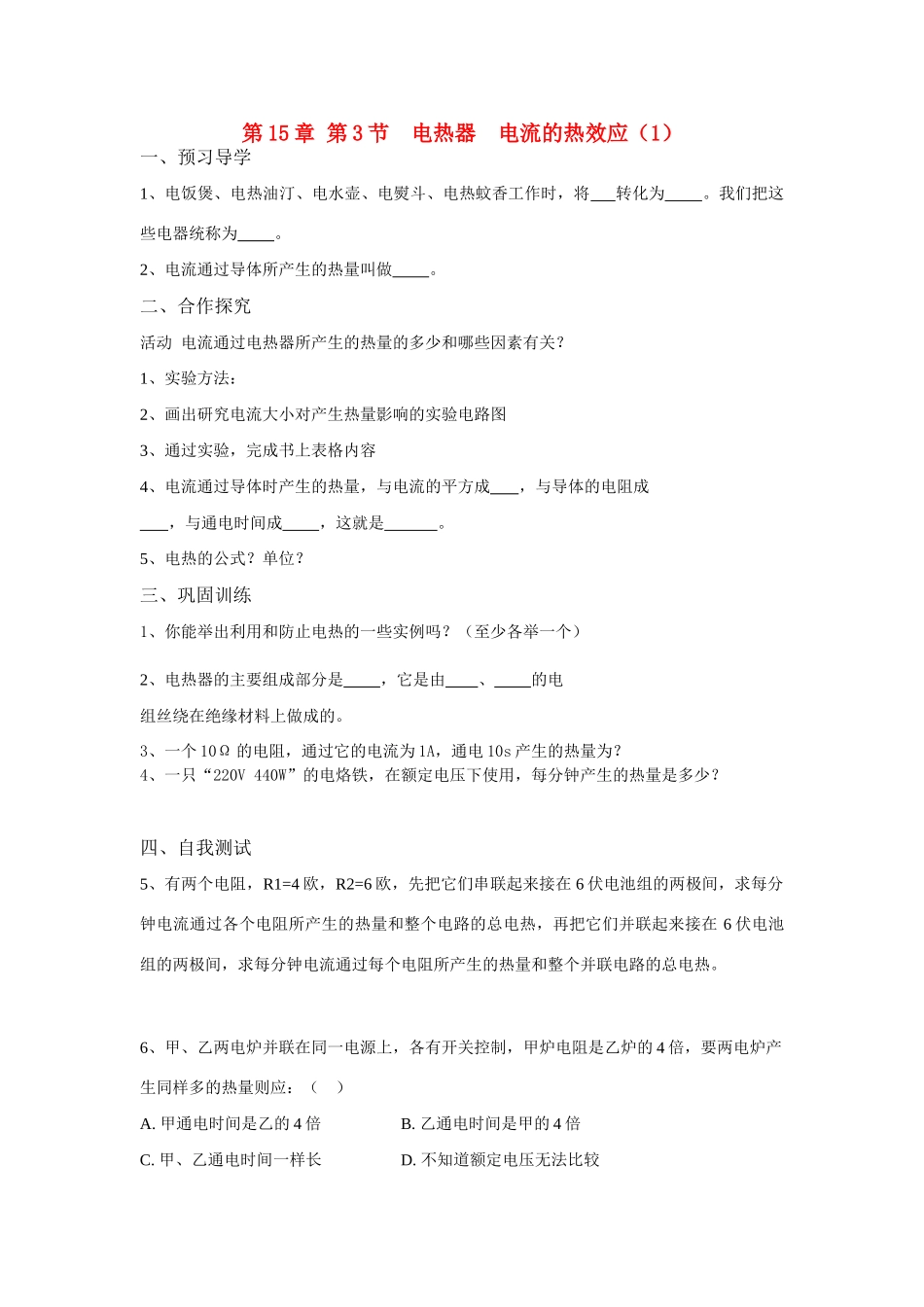

第15章第3节电热器电流的热效应（1）一、预习导学1、电饭煲、电热油汀、电水壶、电熨斗、电热蚊香工作时，将转化为。我们把这些电器统称为。2、电流通过导体所产生的热量叫做。二、合作探究活动电流通过电热器所产生的热量的多少和哪些因素有关？1、实验方法：2、画出研究电流大小对产生热量影响的实验电路图3、通过实验，完成书上表格内容4、电流通过导体时产生的热量，与电流的平方成，与导体的电阻成，与通电时间成，这就是。5、电热的公式？单位？三、巩固训练1、你能举出利用和防止电热的一些实例吗？（至少各举一个）2、电热器的主要组成部分是，它是由、的电组丝绕在绝缘材料上做成的。3、一个10Ω的电阻，通过它的电流为1A，通电10s产生的热量为？4、一只“220V440W”的电烙铁，在额定电压下使用，每分钟产生的热量是多少？四、自我测试5、有两个电阻，R1=4欧，R2=6欧，先把它们串联起来接在6伏电池组的两极间，求每分钟电流通过各个电阻所产生的热量和整个电路的总电热，再把它们并联起来接在6伏电池组的两极间，求每分钟电流通过每个电阻所产生的热量和整个并联电路的总电热。6、甲、乙两电炉并联在同一电源上，各有开关控制，甲炉电阻是乙炉的4倍，要两电炉产生同样多的热量则应：（）A.甲通电时间是乙的4倍B.乙通电时间是甲的4倍C.甲、乙通电时间一样长D.不知道额定电压无法比较五、自我提高7、电流通过电动机做功时，大部分电能被转化为电动机的，少量的电能转化为。8、如图所示的电路中，电源电压保持不变，当S断开时，电流表的示数为2安，这时电阻消耗的电功率为12瓦，当S闭合后，电流表的示数为3安，问：（1）电阻、的阻值是多少？（2）当开关S闭合后，电阻在5分钟内产生的热量是多少？电热器电流的热效应（2）1焦耳定律：数学表达式为：Q＝，电流通过导体做功，若电能全部转化为内能则：QW＝＝＝＝。串联电路中I一定，R越大单位时间内产生的热量越。并联电路中，U一定，R越小，I越大（I是平方倍增大）单位时间内产生的热量越。二、合作探究例题一电动机线圈的电阻为1Ω，线圈两端所加电压为2V时，电流为0.8A，电动机正常工作．（1）在求电动机正常工作1min所消耗的电能时，有以下两种不同的解法小明解：W=UIt=2V×0.8A×60s=96J小华解：W=I2Rt=（0.8A）2×1Ω×60s=38.4J你认为哪位同学做得对，请作出判断并说明理由．（2）求电动机正常工作1min所转化的机械能是多少？三、巩固训练1、小李同学自制了一个简易“电热驱蚊器”，它的发热元件是一个阻值为1.0×104Ω的电阻。将这个电热驱蚊器接在电源的两端，当电源两端电压为220V时，100s内产生的热量为J。2、近年来，我国城乡许多地区进行了供电线路改造，改造的内容之一就是把电线换成更粗的，使他的电阻，电流在导线上产生的热量。在线路改造时，还把电能表换成额定电流更大的，改造后家庭中可以使用的用电器总功率将。3、假设所有导体都没有电阻，当用电器通电时，下列说法正确的是（）A.电热杯仍然能加热B.电风扇仍然能转动C.电饭锅仍然能烧饭D.电熨斗仍然能烫衣服4、两电热器的电阻之比为2：1，把它们串联后接入电路中，在相同时间内，它们产生的热量之比为，若将这两个电阻并联在电路中，在相同时间内，它们产生的热量之比为。5、一台电烘箱，正常工作时，通过它的电阻丝的电流是4A，电阻丝的电阻是55Ω，通电1min可以产生J的热量，消耗J的电能。四、自我测试6、电烙铁通电后热得发烫，而跟电烙铁连接的铜导线却不怎么热。这是因为（）A、电烙铁通电后会发热，而铜导线通电后不会产生热量B、通过电烙铁的电流大，而通过铜导线的电流小C、电烙铁内电热丝的电阻比铜导线的电阻要大得多D、电烙铁内电热丝的通电时间比铜导线长7、要使电热器在单位时间发出的热量减少一半，可采用的方法是（）A.使其电阻减少一半，其两端电压不变B.使加在两端的电压和其电阻减少一半C.使通过它的电流减少一半，其电阻不变D.使加在两端的电压减少一半，其电阻不变五、自我提高8、CFXB型“220V1100W”电饭煲的原理图如图17所示，它有高温烧煮和焖饭、保温两挡，通过单刀双掷开关S进行调节，R0为电热丝．当开关S接高温烧煮挡时，电路...
