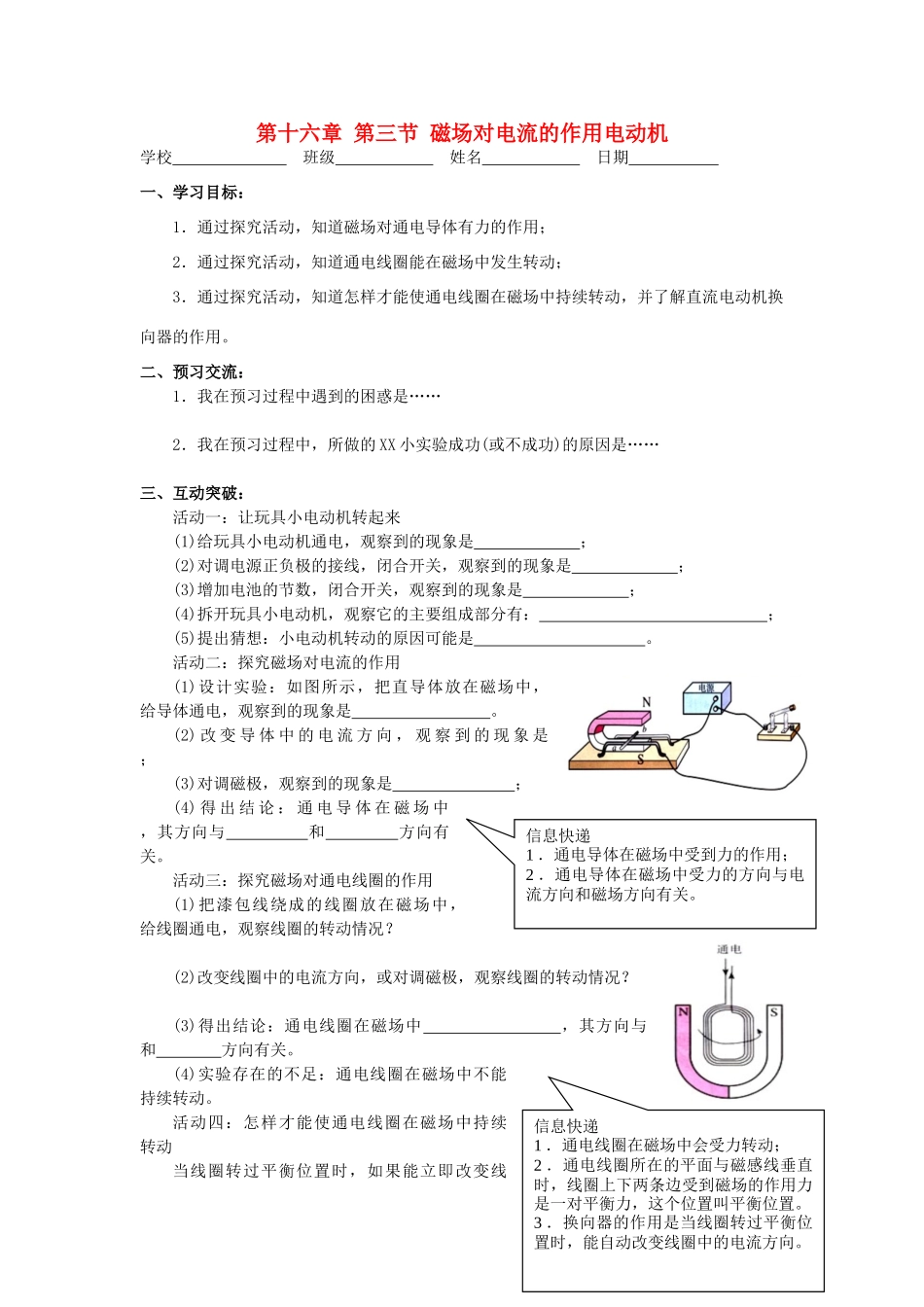

第十六章第三节磁场对电流的作用电动机学校班级姓名日期一、学习目标：1．通过探究活动，知道磁场对通电导体有力的作用；2．通过探究活动，知道通电线圈能在磁场中发生转动；3．通过探究活动，知道怎样才能使通电线圈在磁场中持续转动，并了解直流电动机换向器的作用。二、预习交流：1．我在预习过程中遇到的困惑是……2．我在预习过程中，所做的XX小实验成功(或不成功)的原因是……三、互动突破：活动一：让玩具小电动机转起来(1)给玩具小电动机通电，观察到的现象是；(2)对调电源正负极的接线，闭合开关，观察到的现象是；(3)增加电池的节数，闭合开关，观察到的现象是；(4)拆开玩具小电动机，观察它的主要组成部分有：；(5)提出猜想：小电动机转动的原因可能是。活动二：探究磁场对电流的作用(1)设计实验：如图所示，把直导体放在磁场中，给导体通电，观察到的现象是。(2)改变导体中的电流方向，观察到的现象是；(3)对调磁极，观察到的现象是；(4)得出结论：通电导体在磁场中，其方向与和方向有关。活动三：探究磁场对通电线圈的作用(1)把漆包线绕成的线圈放在磁场中，给线圈通电，观察线圈的转动情况？(2)改变线圈中的电流方向，或对调磁极，观察线圈的转动情况？(3)得出结论：通电线圈在磁场中，其方向与和方向有关。(4)实验存在的不足：通电线圈在磁场中不能持续转动。活动四：怎样才能使通电线圈在磁场中持续转动当线圈转过平衡位置时，如果能立即改变线信息快递1．通电线圈在磁场中会受力转动；2．通电线圈所在的平面与磁感线垂直时，线圈上下两条边受到磁场的作用力是一对平衡力，这个位置叫平衡位置。3．换向器的作用是当线圈转过平衡位置时，能自动改变线圈中的电流方向。信息快递1．通电导体在磁场中受到力的作用；2．通电导体在磁场中受力的方向与电流方向和磁场方向有关。圈中的方向，通电线圈就能在磁场力的作用下继续转动下去。电动机中能实现这一功能的装置叫，它是由组成，它的作用是。电动机的工作原理是，它是把能转化为能的装置。四、总结提升：五、当堂训练：1．通电导体在磁场中受到力的作用，机是根据这一原理制成的，把能转化为能，它与热机相比，一个最显著的优点是。2．关于通电导线在磁场里受力的方向与电流的方向和磁感线的方向之间的关系，下列说法中错误的是()A．改变电流方向，导体受力方向也会改变B．改变磁场方向，导体受力方向也会改变C．同时改变电流方向和磁场方向，导体受力方向也会改变D．同时改变电流方向和磁场方向，导体受力方向不会改变3．要使一台直流电动机的转速增大一些，下列方法中不可行的是()A．增大线圈中的电流B．换用输出电压较多的电源C．将磁体的磁极对调D．换用磁性更强的磁体4．如图所示，悬挂在金属丝上的金属棒AB处在磁场中，(1)当C、D两个线头没有接到电池组的正、负极上时，AB棒保持静止不动，而一但使C、D两个线头接触到电池组的正、负时，AB棒立即摆动起来，这一现象说明了；(2)留心的同学还会注意到，当两个线头分别接触C、D两极时，金属棒相对蹄形磁铁向里摆动，这一现象说明了；(3)如果两个线头像图示那样接触C、D，而把蹄形磁铁上下翻转一下(S极在上)，则金属棒相对蹄形磁铁向外摆动，这一现象说明了。＋－NSABCD(第4题)第十六章第三节磁场对电流的作用电动机导学案课后作业学校班级姓名日期一、第三节课后巩固1．直流电动机是根据原理制成的，在输入电流时采用来改变线圈中的电流方向，从而使它能连续转动。2．通电导体在磁场中受力作用，力的方向与和方向有关，如果这两者其中之一的方向改变，则力的方向，如果这两者的方向同时改变，则力的方向。3．若要使通电线圈在磁场中连续转动，就必须使线圈刚转过平衡位置时，自动改变方向，完成这一任务的装置叫。4．下列说法正确的是()A．电热水壶、电铃的主要部件都是电磁铁B．电风扇、洗衣机的主要部件都是电动机C．汽车的主要部件是电动机D．电能表是用来测量电流大小的仪表5．一个能够自由转动的矩形线圈，悬挂在磁场中，通电后线圈不转，这可能是()A．线圈中是交流电B．线圈中的电流方向接反了C．线圈此时刚好处于平衡位置D．以上说法都不对6．下列关于直流电...
