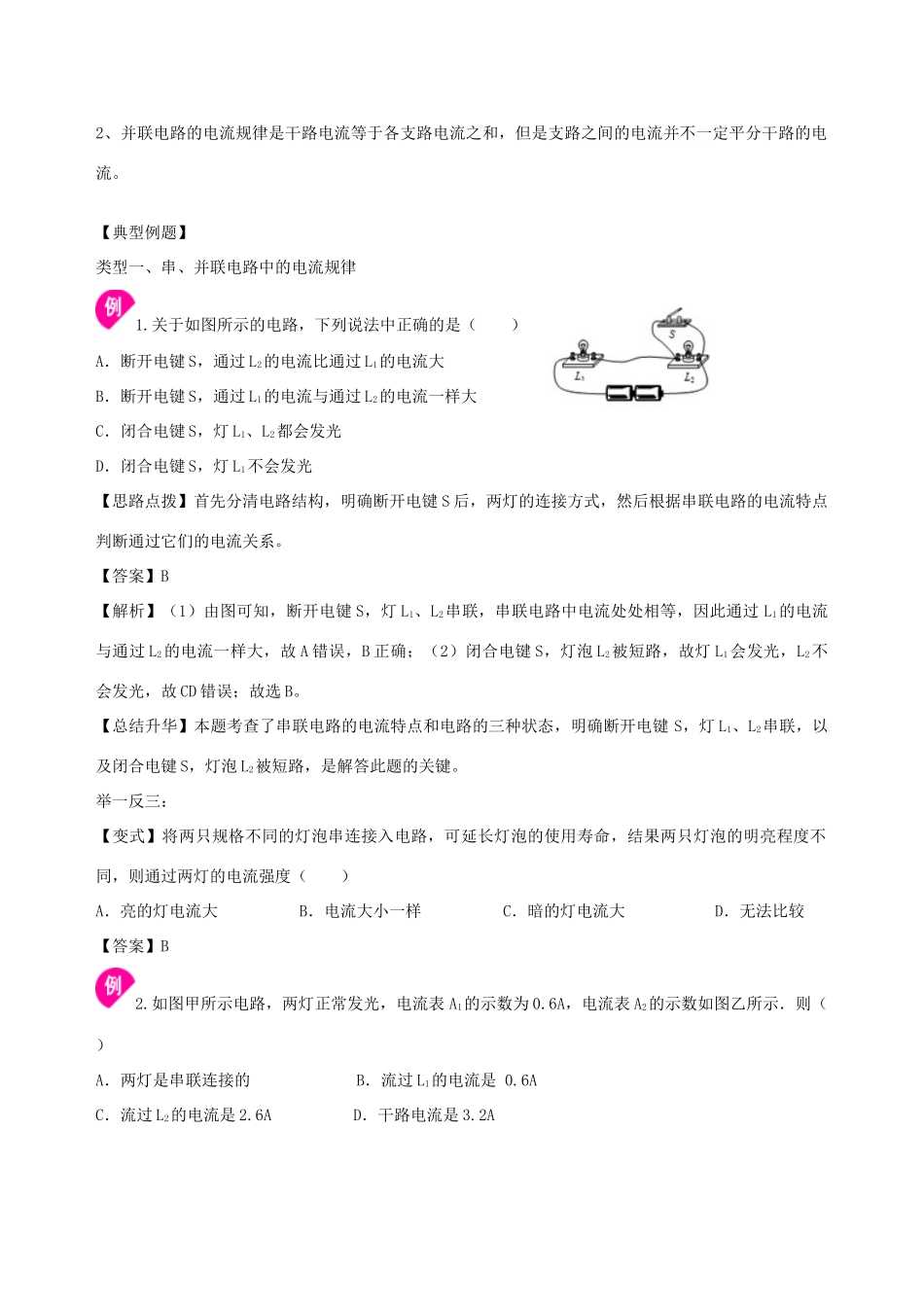

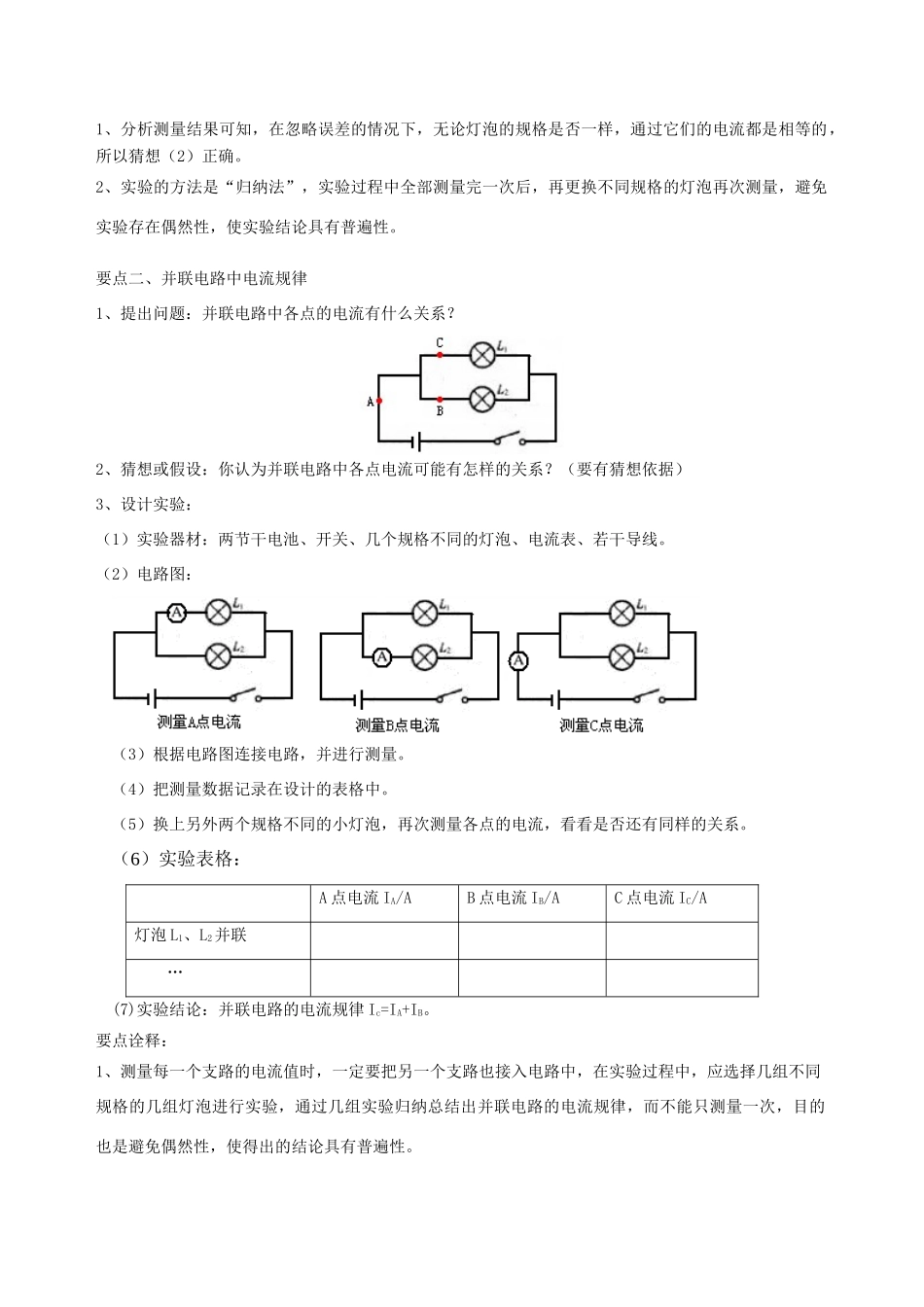

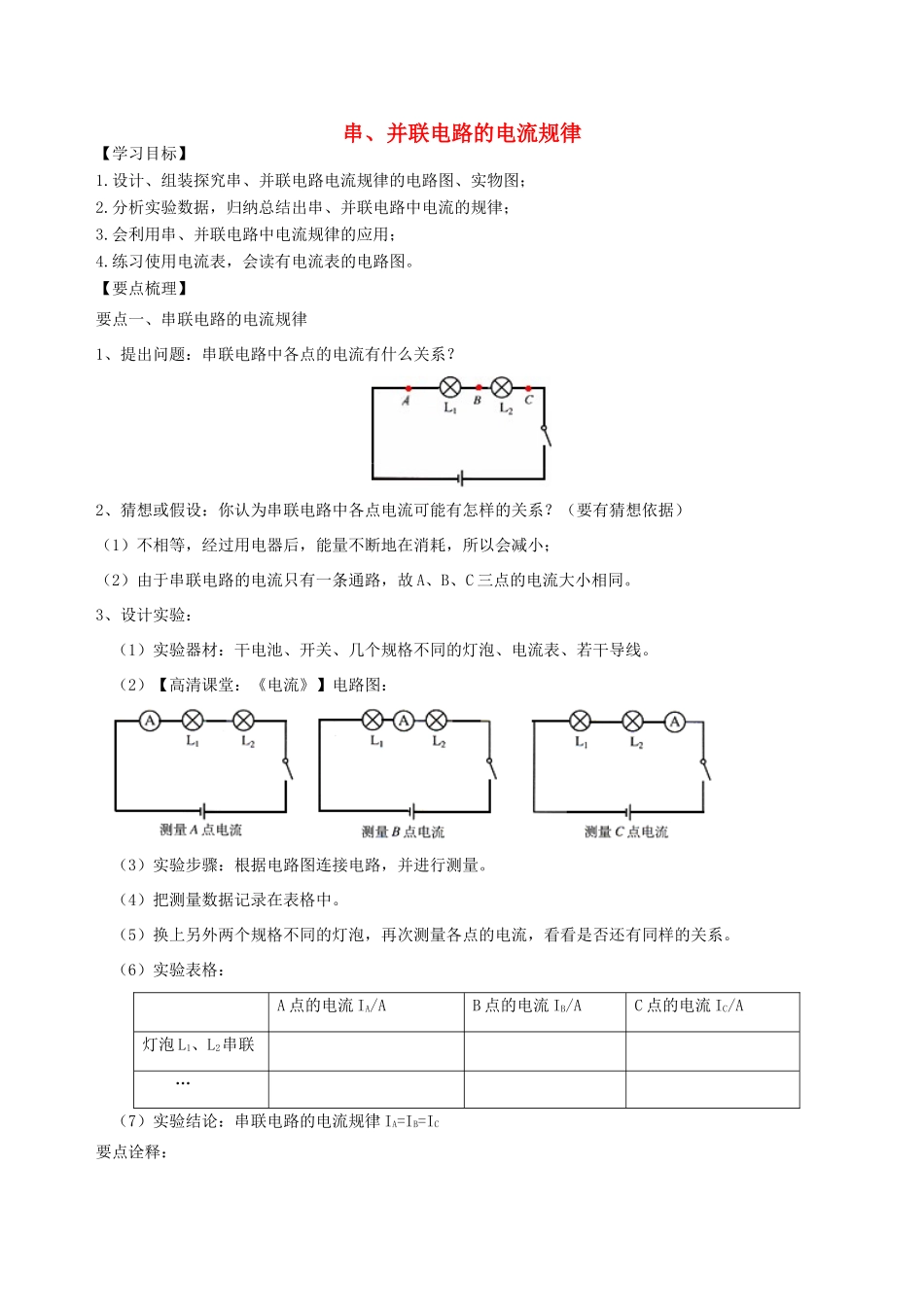

串、并联电路的电流规律【学习目标】1.设计、组装探究串、并联电路电流规律的电路图、实物图；2.分析实验数据，归纳总结出串、并联电路中电流的规律；3.会利用串、并联电路中电流规律的应用；4.练习使用电流表，会读有电流表的电路图。【要点梳理】要点一、串联电路的电流规律1、提出问题：串联电路中各点的电流有什么关系？2、猜想或假设：你认为串联电路中各点电流可能有怎样的关系？（要有猜想依据）（1）不相等，经过用电器后，能量不断地在消耗，所以会减小；（2）由于串联电路的电流只有一条通路，故A、B、C三点的电流大小相同。3、设计实验：（1）实验器材：干电池、开关、几个规格不同的灯泡、电流表、若干导线。（2）【高清课堂：《电流》】电路图：（3）实验步骤：根据电路图连接电路，并进行测量。（4）把测量数据记录在表格中。（5）换上另外两个规格不同的灯泡，再次测量各点的电流，看看是否还有同样的关系。（6）实验表格：A点的电流IA/AB点的电流IB/AC点的电流IC/A灯泡L1、L2串联…（7）实验结论：串联电路的电流规律IA=IB=IC要点诠释：1、分析测量结果可知，在忽略误差的情况下，无论灯泡的规格是否一样，通过它们的电流都是相等的，所以猜想（2）正确。2、实验的方法是“归纳法”，实验过程中全部测量完一次后，再更换不同规格的灯泡再次测量，避免实验存在偶然性，使实验结论具有普遍性。要点二、并联电路中电流规律1、提出问题：并联电路中各点的电流有什么关系？2、猜想或假设：你认为并联电路中各点电流可能有怎样的关系？（要有猜想依据）3、设计实验：（1）实验器材：两节干电池、开关、几个规格不同的灯泡、电流表、若干导线。（2）电路图：（3）根据电路图连接电路，并进行测量。（4）把测量数据记录在设计的表格中。（5）换上另外两个规格不同的小灯泡，再次测量各点的电流，看看是否还有同样的关系。（6）实验表格：A点电流IA/AB点电流IB/AC点电流IC/A灯泡L1、L2并联…(7)实验结论：并联电路的电流规律Ic=IA+IB。要点诠释：1、测量每一个支路的电流值时，一定要把另一个支路也接入电路中，在实验过程中，应选择几组不同规格的几组灯泡进行实验，通过几组实验归纳总结出并联电路的电流规律，而不能只测量一次，目的也是避免偶然性，使得出的结论具有普遍性。2、并联电路的电流规律是干路电流等于各支路电流之和，但是支路之间的电流并不一定平分干路的电流。【典型例题】类型一、串、并联电路中的电流规律1.关于如图所示的电路，下列说法中正确的是（）A．断开电键S，通过L2的电流比通过L1的电流大B．断开电键S，通过L1的电流与通过L2的电流一样大C．闭合电键S，灯L1、L2都会发光D．闭合电键S，灯L1不会发光【思路点拨】首先分清电路结构，明确断开电键S后，两灯的连接方式，然后根据串联电路的电流特点判断通过它们的电流关系。【答案】B【解析】（1）由图可知，断开电键S，灯L1、L2串联，串联电路中电流处处相等，因此通过L1的电流与通过L2的电流一样大，故A错误，B正确；（2）闭合电键S，灯泡L2被短路，故灯L1会发光，L2不会发光，故CD错误；故选B。【总结升华】本题考查了串联电路的电流特点和电路的三种状态，明确断开电键S，灯L1、L2串联，以及闭合电键S，灯泡L2被短路，是解答此题的关键。举一反三：【变式】将两只规格不同的灯泡串连接入电路，可延长灯泡的使用寿命，结果两只灯泡的明亮程度不同，则通过两灯的电流强度（）A．亮的灯电流大B．电流大小一样C．暗的灯电流大D．无法比较【答案】B2.如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（）A．两灯是串联连接的B．流过L1的电流是0.6AC．流过L2的电流是2.6AD．干路电流是3.2A【思路点拨】由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据并联电路的电流特点和电流表指针的位置确定两电流表的量程并根据分度值读出示数，根据并联电路的电流特点求出通过灯L2的电流。【答案】B【解析】（1）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A错误。（2）因为并联电路中干路电流等于各支路电流之...
