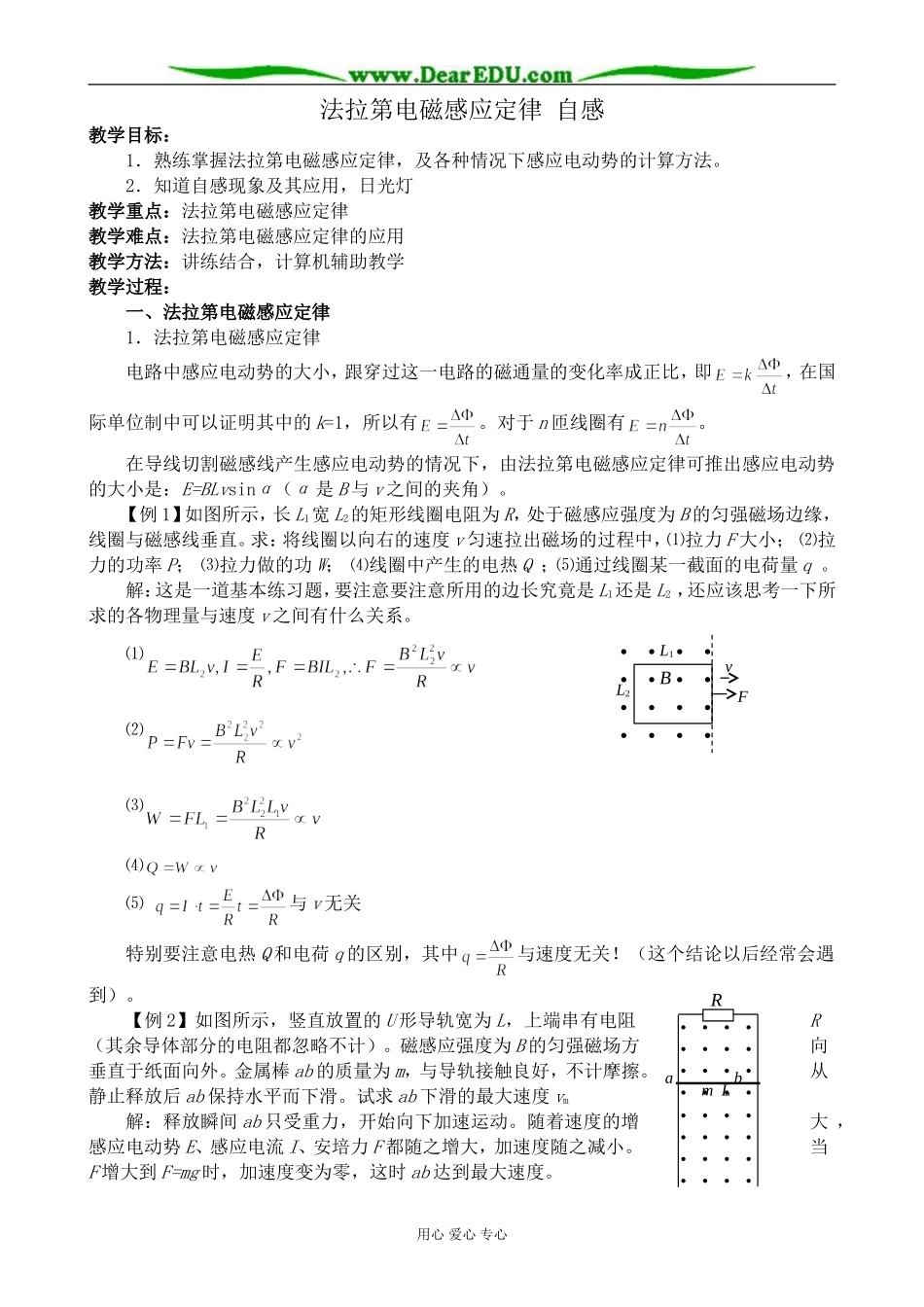

法拉第电磁感应定律自感教学目标：1．熟练掌握法拉第电磁感应定律，及各种情况下感应电动势的计算方法。2．知道自感现象及其应用，日光灯教学重点：法拉第电磁感应定律教学难点：法拉第电磁感应定律的应用教学方法：讲练结合，计算机辅助教学教学过程：一、法拉第电磁感应定律1．法拉第电磁感应定律电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比，即，在国际单位制中可以证明其中的k=1，所以有。对于n匝线圈有。在导线切割磁感线产生感应电动势的情况下，由法拉第电磁感应定律可推出感应电动势的大小是：E=BLvsinα（α是B与v之间的夹角）。【例1】如图所示，长L1宽L2的矩形线圈电阻为R，处于磁感应强度为B的匀强磁场边缘，线圈与磁感线垂直。求：将线圈以向右的速度v匀速拉出磁场的过程中，⑴拉力F大小；⑵拉力的功率P；⑶拉力做的功W；⑷线圈中产生的电热Q；⑸通过线圈某一截面的电荷量q。解：这是一道基本练习题，要注意要注意所用的边长究竟是L1还是L2，还应该思考一下所求的各物理量与速度v之间有什么关系。⑴⑵⑶⑷⑸与v无关特别要注意电热Q和电荷q的区别，其中与速度无关！（这个结论以后经常会遇到）。【例2】如图所示，竖直放置的U形导轨宽为L，上端串有电阻R（其余导体部分的电阻都忽略不计）。磁感应强度为B的匀强磁场方向垂直于纸面向外。金属棒ab的质量为m，与导轨接触良好，不计摩擦。从静止释放后ab保持水平而下滑。试求ab下滑的最大速度vm解：释放瞬间ab只受重力，开始向下加速运动。随着速度的增大，感应电动势E、感应电流I、安培力F都随之增大，加速度随之减小。当F增大到F=mg时，加速度变为零，这时ab达到最大速度。用心爱心专心FL1L2BvRabmL由，可得点评：这道题也是一个典型的习题。要注意该过程中的功能关系：重力做功的过程是重力势能向动能和电能转化的过程；安培力做功的过程是机械能向电能转化的过程；合外力（重力和安培力）做功的过程是动能增加的过程；电流做功的过程是电能向内能转化的过程。达到稳定速度后，重力势能的减小全部转化为电能，电流做功又使电能全部转化为内能。这时重力的功率等于电功率也等于热功率。进一步讨论：如果在该图上端电阻右边安一只电键，让ab下落一段距离后再闭合电键，那么闭合电键后ab的运动情况又将如何？（无论何时闭合电键，ab可能先加速后匀速，也可能先减速后匀速，但最终稳定后的速度总是一样的）。【例3】如图所示，U形导线框固定在水平面上，右端放有质量为m的金属棒ab，ab与导轨间的动摩擦因数为μ，它们围成的矩形边长分别为L1、L2，回路的总电阻为R。从t=0时刻起，在竖直向上方向加一个随时间均匀变化的匀强磁场B=kt，（k>0）那么在t为多大时，金属棒开始移动？解：由=kL1L2可知，回路中感应电动势是恒定的，电流大小也是恒定的，但由于安培力F=BIL∝B=kt∝t，随时间的增大，安培力将随之增大。当安培力增大到等于最大静摩擦力时，ab将开始向左移动。这时有：2．转动产生的感应电动势⑴转动轴与磁感线平行。如图磁感应强度为B的匀强磁场方向垂直于纸面向外，长L的金属棒oa以o为轴在该平面内以角速度ω逆时针匀速转动。求金属棒中的感应电动势。在用导线切割磁感线产生感应电动势的公式时注意其中的速度v应该是平均速度，即金属棒中点的速度。⑵线圈的转动轴与磁感线垂直。如图矩形线圈的长、宽分别为L1、L2，所围面积为S，向右的匀强磁场的磁感应强度为B，线圈绕图示的轴以角速度ω匀速转动。线圈的ab、cd两边切割磁感线，产生的感应电动势相加可得E=BSω。如果线圈由n匝导线绕制而成，则E=nBSω。从图示位置开始计时，则感应电动势的即时值为e=nBSωcosωt。该结论与线圈的形状和转动轴的具体位置无关（但是轴必须与B垂直）。实际上，这就是交流发电机发出的交流电的即时电动势公式。【例4】如图所示，xoy坐标系y轴左侧和右侧分别有垂直于纸面向外、向里的匀强磁场，磁感应强度均为B，一个围成四分之一圆形的导体环oab，其圆心在原点o，半径为R，开始时在第一象限。从t=0起绕o点以角速度ω逆时针匀速转动。试画出环内感应电动势E随时间t而变的函数图象（以顺时针电动势为正）。解：开始...
