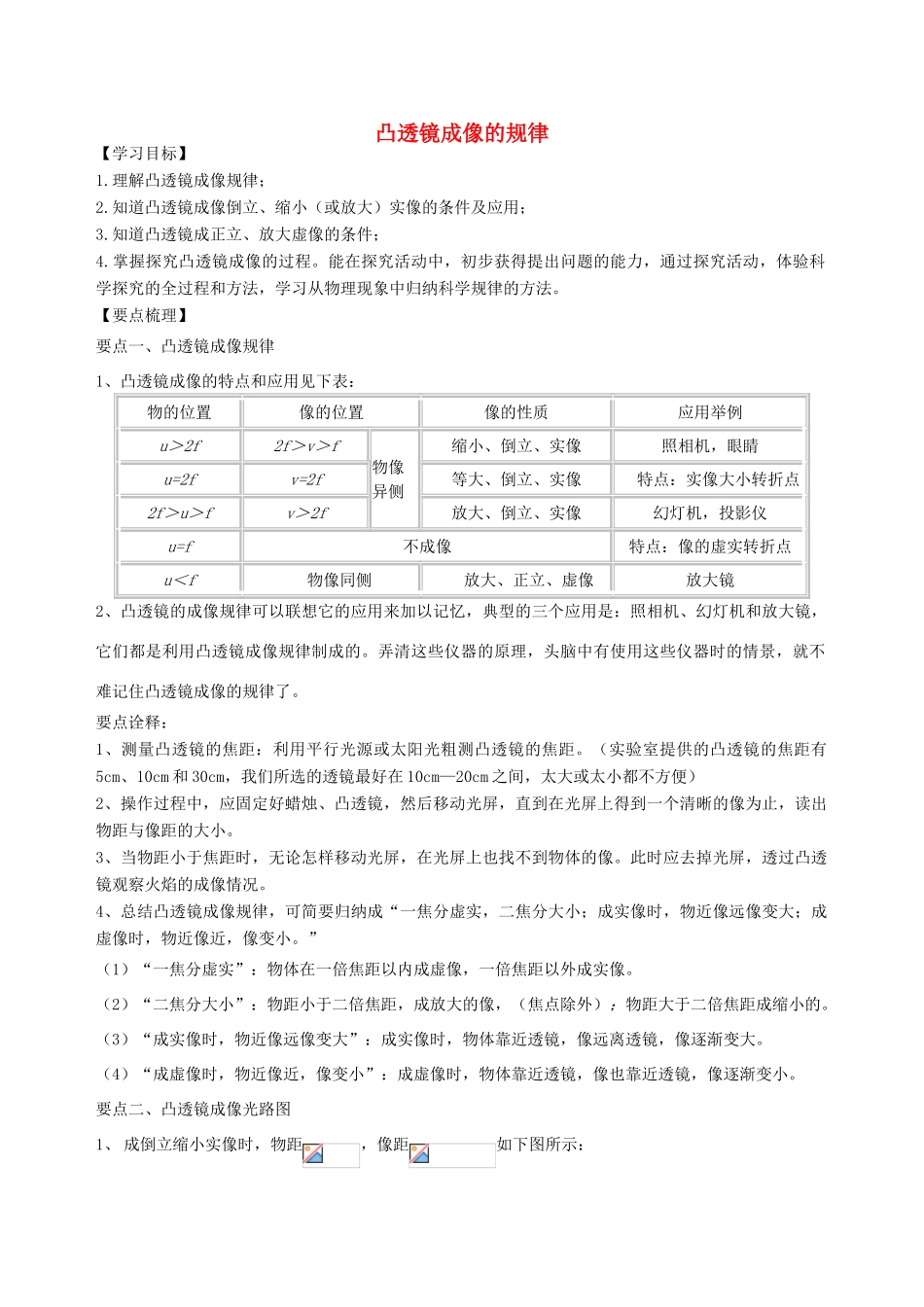

凸透镜成像的规律【学习目标】1.理解凸透镜成像规律；2.知道凸透镜成像倒立、缩小（或放大）实像的条件及应用；3.知道凸透镜成正立、放大虚像的条件；4.掌握探究凸透镜成像的过程。能在探究活动中，初步获得提出问题的能力，通过探究活动，体验科学探究的全过程和方法，学习从物理现象中归纳科学规律的方法。【要点梳理】要点一、凸透镜成像规律1、凸透镜成像的特点和应用见下表：物的位置像的位置像的性质应用举例u＞2f2f＞v＞f物像异侧缩小、倒立、实像照相机，眼睛u=2fv=2f等大、倒立、实像特点：实像大小转折点2f＞u＞fv＞2f放大、倒立、实像幻灯机，投影仪u=f不成像特点：像的虚实转折点u＜f物像同侧放大、正立、虚像放大镜2、凸透镜的成像规律可以联想它的应用来加以记忆，典型的三个应用是：照相机、幻灯机和放大镜，它们都是利用凸透镜成像规律制成的。弄清这些仪器的原理，头脑中有使用这些仪器时的情景，就不难记住凸透镜成像的规律了。要点诠释：1、测量凸透镜的焦距：利用平行光源或太阳光粗测凸透镜的焦距。（实验室提供的凸透镜的焦距有5cm、10cm和30cm，我们所选的透镜最好在10cm—20cm之间，太大或太小都不方便）2、操作过程中，应固定好蜡烛、凸透镜，然后移动光屏，直到在光屏上得到一个清晰的像为止，读出物距与像距的大小。3、当物距小于焦距时，无论怎样移动光屏，在光屏上也找不到物体的像。此时应去掉光屏，透过凸透镜观察火焰的成像情况。4、总结凸透镜成像规律，可简要归纳成“一焦分虚实，二焦分大小；成实像时，物近像远像变大；成虚像时，物近像近，像变小。”（1）“一焦分虚实”：物体在一倍焦距以内成虚像，一倍焦距以外成实像。（2）“二焦分大小”：物距小于二倍焦距，成放大的像，（焦点除外）；物距大于二倍焦距成缩小的。（3）“成实像时，物近像远像变大”：成实像时，物体靠近透镜，像远离透镜，像逐渐变大。（4）“成虚像时，物近像近，像变小”：成虚像时，物体靠近透镜，像也靠近透镜，像逐渐变小。要点二、凸透镜成像光路图1、成倒立缩小实像时，物距，像距如下图所示：2、成倒立放大实像时，物距，像距如下图所示：3、成正立放大虚像时，物距如下图所示：要点诠释：1、凸透镜成像规律口决记忆法（一）：物远实像小而近，物近实像大而远，如果物放焦点内，正立放大虚像现；幻灯放像像好大，物处一焦二焦间，相机缩你小不点，物处二倍焦距外。2、凸透镜成像规律口决记忆法（二）：凸透镜，本领大，照相、幻灯和放大；二倍焦外倒实小，二倍焦内倒实大；若是物放焦点内，像物同侧虚像大；一条规律记在心，物近像远像变大。【典型例题】类型一、探究凸透镜成像1.小明在“探究凸透镜成像规律”的实验中，用装有6个发光二极管的有方格的白纸板做发光物体，如图甲所示，又用这种同样大小有方格的白纸板做光屏，然后将发光物体、凸透镜和光屏组装到光具座上并调整好。(1)当发光物体在a点时，如图乙所示，在光屏上成的像如图丙所示，则光屏上的像是倒立、的实像。将发光物体由a点移到b点，要想找到像的位置，应移动光屏，直到为止。(2)用这种发光物体和光屏做实验，最主要的一条优点是：。(3)如图乙所示，当发光物体在a点时，物与像之间的距离为s1，当发光物体在b点时，物与像之间的距离为s2，则s1s2(填“＞”“＝”或“＜”)(4)小明探究完凸透镜成像规律后，接着又做了一个观察实验。他把光屏取下来，把发光物体放在凸透镜左侧，从凸透镜右侧沿主光轴向凸透镜方向观察，如图所示，当眼睛离凸透镜较远时看到了发光物体倒立的像，离凸透镜较近时就看不到这个像了，请分析并说明其中原因。【思路点拨】（1）根据像在方格纸上所占格的大小来比较像与物体的大小关系，要得到像的位置，必须调节光屏使像最清晰为止。（2）将发光二极管与烛焰比较，找出其优点。发光二极管的亮度更大，更容易观察其像，同时其形状规则，利用方格纸，更容易比较像与物的大小。（3）根据凸透镜成像的规律。知道物体成倒立缩小的实像时，物距大于二倍焦距，而像距在一倍焦距和二倍焦距之间；且物距增大时，像距无限靠近一倍焦距．（4）根据实像的概念，实像是实际光线会聚...
