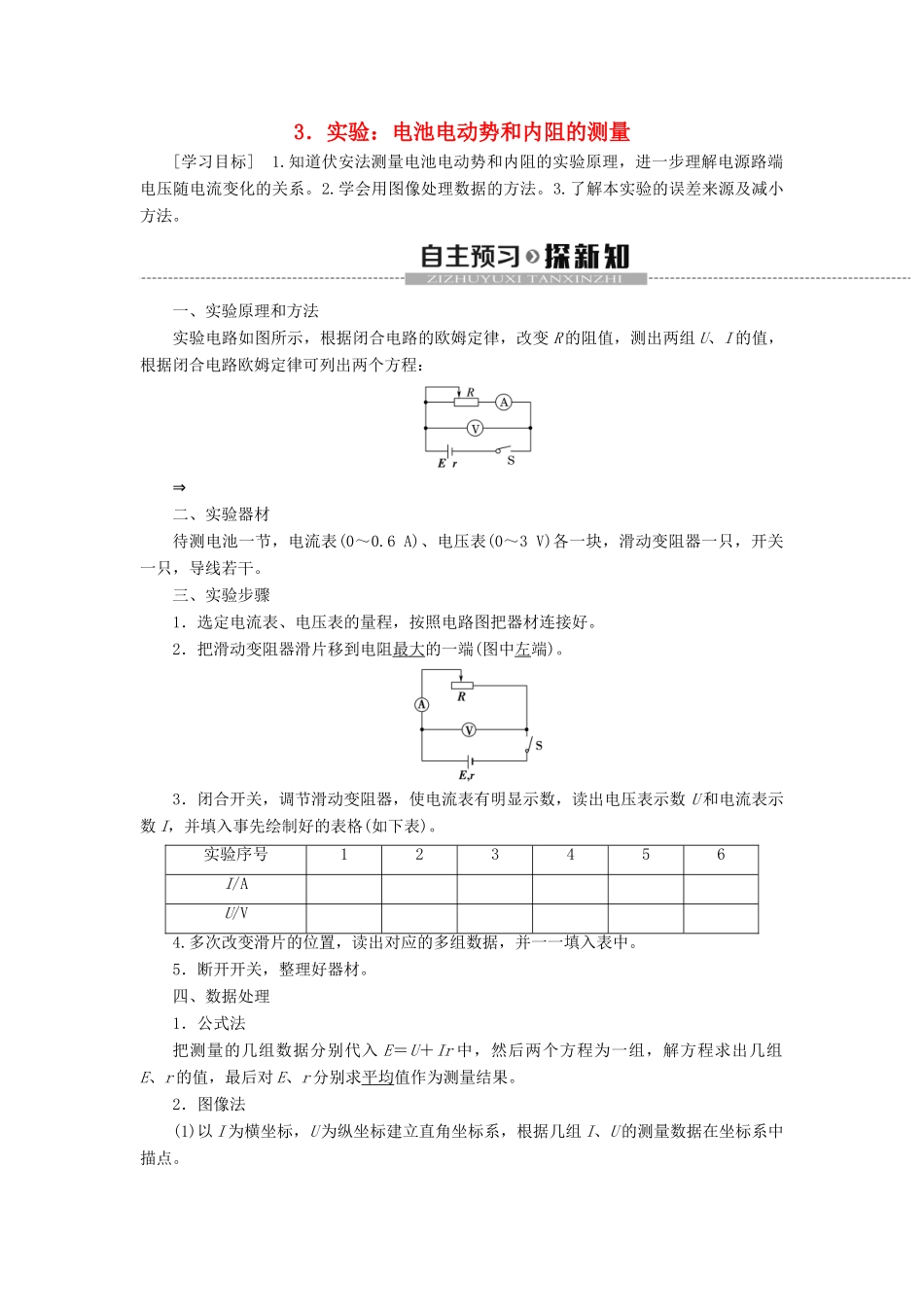

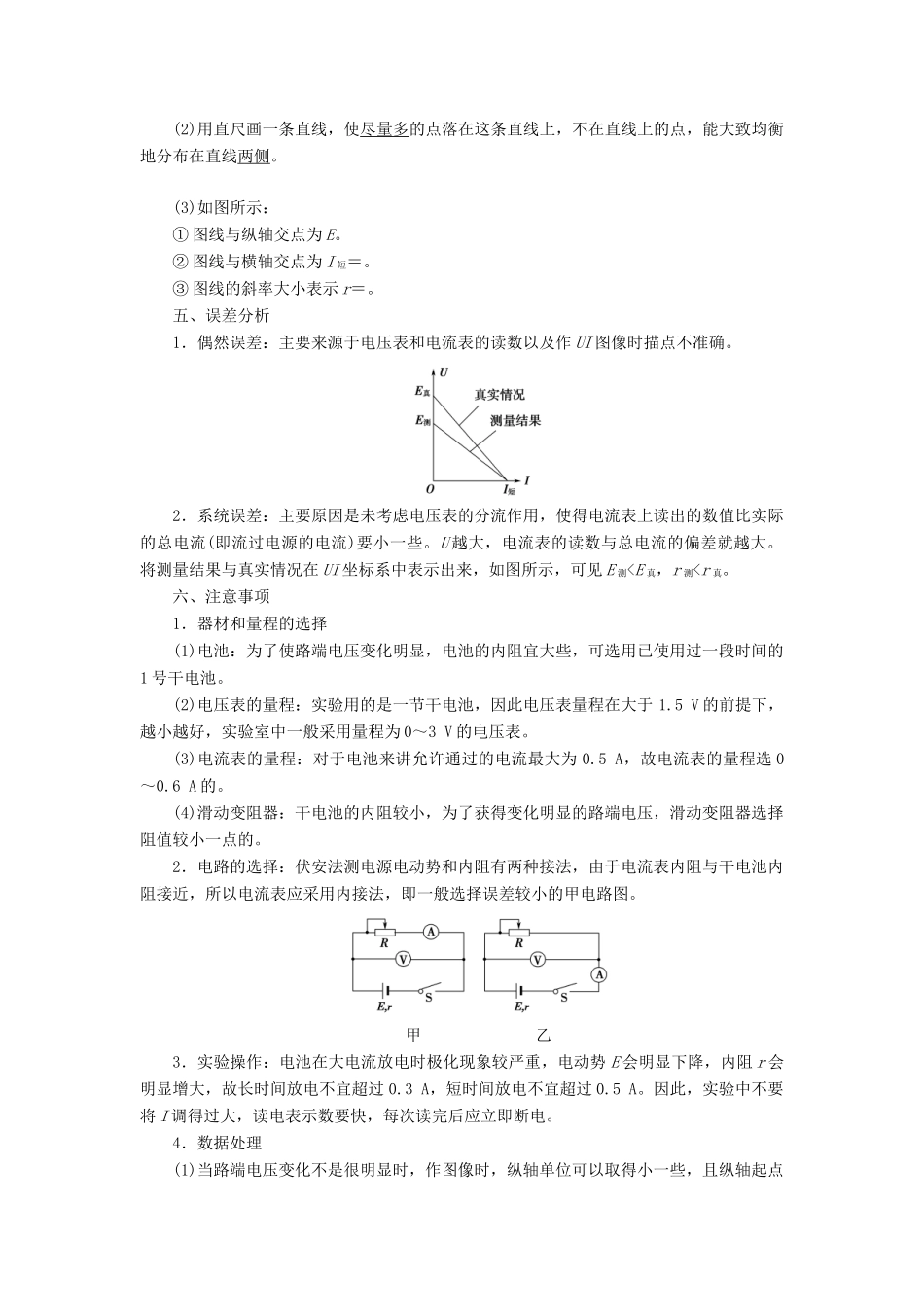

3．实验：电池电动势和内阻的测量[学习目标]1.知道伏安法测量电池电动势和内阻的实验原理，进一步理解电源路端电压随电流变化的关系。2.学会用图像处理数据的方法。3.了解本实验的误差来源及减小方法。一、实验原理和方法实验电路如图所示，根据闭合电路的欧姆定律，改变R的阻值，测出两组U、I的值，根据闭合电路欧姆定律可列出两个方程：⇒二、实验器材待测电池一节，电流表(0～0.6A)、电压表(0～3V)各一块，滑动变阻器一只，开关一只，导线若干。三、实验步骤1．选定电流表、电压表的量程，按照电路图把器材连接好。2．把滑动变阻器滑片移到电阻最大的一端(图中左端)。3．闭合开关，调节滑动变阻器，使电流表有明显示数，读出电压表示数U和电流表示数I，并填入事先绘制好的表格(如下表)。实验序号123456I/AU/V4.多次改变滑片的位置，读出对应的多组数据，并一一填入表中。5．断开开关，整理好器材。四、数据处理1．公式法把测量的几组数据分别代入E＝U＋Ir中，然后两个方程为一组，解方程求出几组E、r的值，最后对E、r分别求平均值作为测量结果。2．图像法(1)以I为横坐标，U为纵坐标建立直角坐标系，根据几组I、U的测量数据在坐标系中描点。(2)用直尺画一条直线，使尽量多的点落在这条直线上，不在直线上的点，能大致均衡地分布在直线两侧。(3)如图所示：①图线与纵轴交点为E。②图线与横轴交点为I短＝。③图线的斜率大小表示r＝。五、误差分析1．偶然误差：主要来源于电压表和电流表的读数以及作UI图像时描点不准确。2．系统误差：主要原因是未考虑电压表的分流作用，使得电流表上读出的数值比实际的总电流(即流过电源的电流)要小一些。U越大，电流表的读数与总电流的偏差就越大。将测量结果与真实情况在UI坐标系中表示出来，如图所示，可见E测
