九年级物理上册第十三、四章电路初探欧姆定律复习学案VIP免费

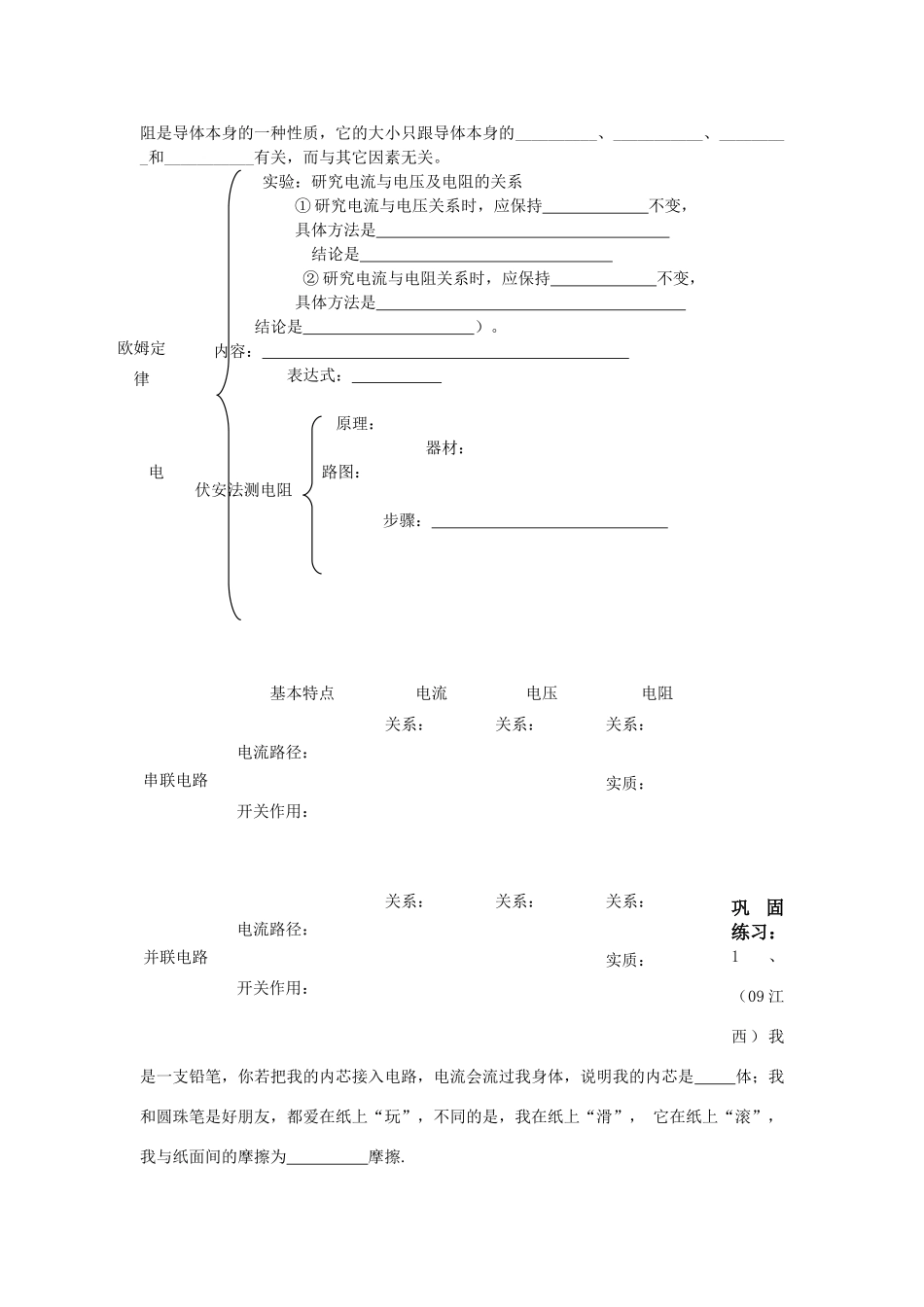

第十三、四章电路初探欧姆定律知识梳理：1、电源是，把能转化为能。2、用电器是，工作时把能转化为能。3、开关是，所以在连接电路时开关必须。4、叫串联，叫并联。5、电流的符号是，单位，单位的符号。1A=mA，1mA=uA。6、电压的符号是，单位，单位的符号。1KV=V，1V=mV。7、一些常见电学元件符号的画法：电源电阻电铃电动机电流表电压表开关变阻器电灯相交导线不相交导线8、⑴____________________叫做通路；⑵________________叫做开路；⑶___________________叫做短路，其危害是__________________________。9、一些常见的电压值：一节干电池一节蓄电池人体的安全电压家庭照明电路的电压仪器名称作用量程及分度值连接方法注意点电流表⑴与被测电路_____联;⑵电流从___接线柱进，从___接线柱出。⑴选择合适的量程；⑵不能测量超过其量程的电流；⑶不允许不经过用电器而直接把电流表接在______上。电压表⑴与被测电路_____联;⑵电流从___接线柱进，从___接线柱出。⑴选择合适的量程；⑵不能测量超过其量程的电压；⑶可以直接与电源并联，测量电源电压。滑动变阻器要使滑动变阻器连入电路的电阻发生改变正确的连接方法是__________。10、电阻：⑴___________________叫做电阻；⑵电阻的单位是_________.⑶电阻是导体本身的一种性质，它的大小只跟导体本身的__________、___________、_________和___________有关，而与其它因素无关。实验：研究电流与电压及电阻的关系①研究电流与电压关系时，应保持不变，具体方法是结论是②研究电流与电阻关系时，应保持不变，具体方法是结论是）。内容：表达式：原理：器材：电路图：步骤：巩固练习：1、（09江西）我是一支铅笔，你若把我的内芯接入电路，电流会流过我身体，说明我的内芯是体；我和圆珠笔是好朋友，都爱在纸上“玩”，不同的是，我在纸上“滑”，它在纸上“滚”，我与纸面间的摩擦为摩擦.欧姆定律伏安法测电阻基本特点电流电压电阻串联电路电流路径：开关作用：关系：关系：关系：实质：并联电路电流路径：开关作用：关系：关系：关系：实质：2、（09江苏）保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下图中符合要求的电路是（）3、（09宜昌）当温度降到一定程度时，某些物质的电阻会变为零，这种物质叫超导体。下列物体可以用超导体来制作的是（）A.家用保险丝B.白炽灯泡的灯丝C.电炉的电热丝D.输电导线4、（09河南）LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。二极管由下列哪种材料制成（）A.陶瓷材料B.金属材料C.半导体材料D.超导材料5、（09兰州）如图所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（）A．e点断路B．R1断路C．电流表短路D．R2断路6、（09惠安）楼道里，科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开.利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开.若将这两个开关配合使用，就可以使楼道灯变得“智能化”，这种“智能”电路正确的是()7、（09惠安）小明将物质如下表分类，是按物质的哪种物理属性进行分类的()第一类第二类铜条石墨棒水银玻璃丝塑料棒陶瓷片A．密度B．磁性C．硬度D．导电性8、（09晋江）如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数。则故障原因可能是（）A.L1断路B.L1短路C.L2短路D.L2断路9、（09遂宁）小汽车司机前仪表盘上大都有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门（相当于开关）未关好，该指示灯会发光。在如图所示的电路中，你认为符合要求的是（）10、（09杭州）某种新型“防盗玻璃”为多层结构，每层中间嵌有极细的金属线，当玻璃被击碎时，产生电信号，与金属线相连的警报系统就会立刻报警，这利用了金属的（）A.延展...
