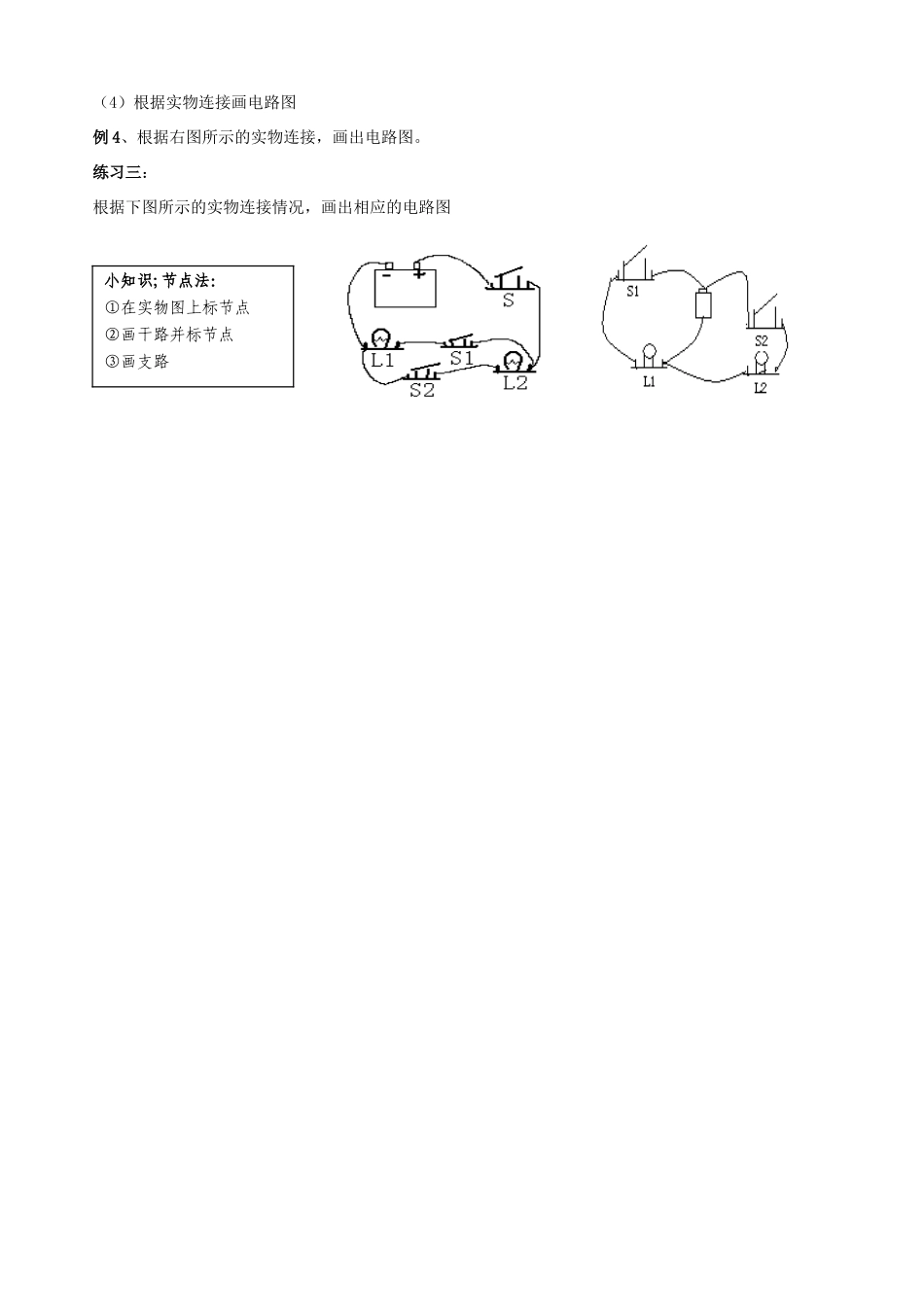

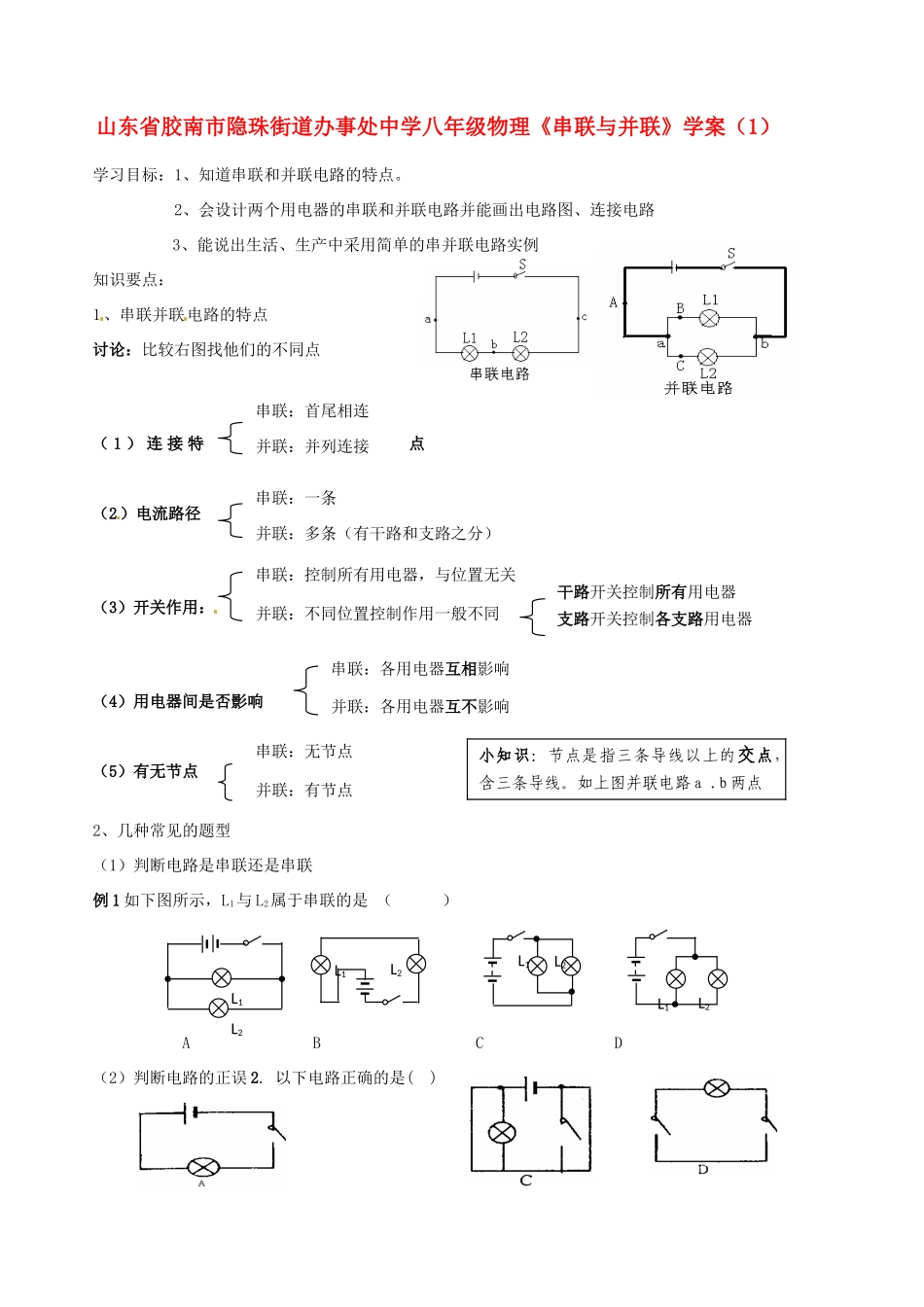

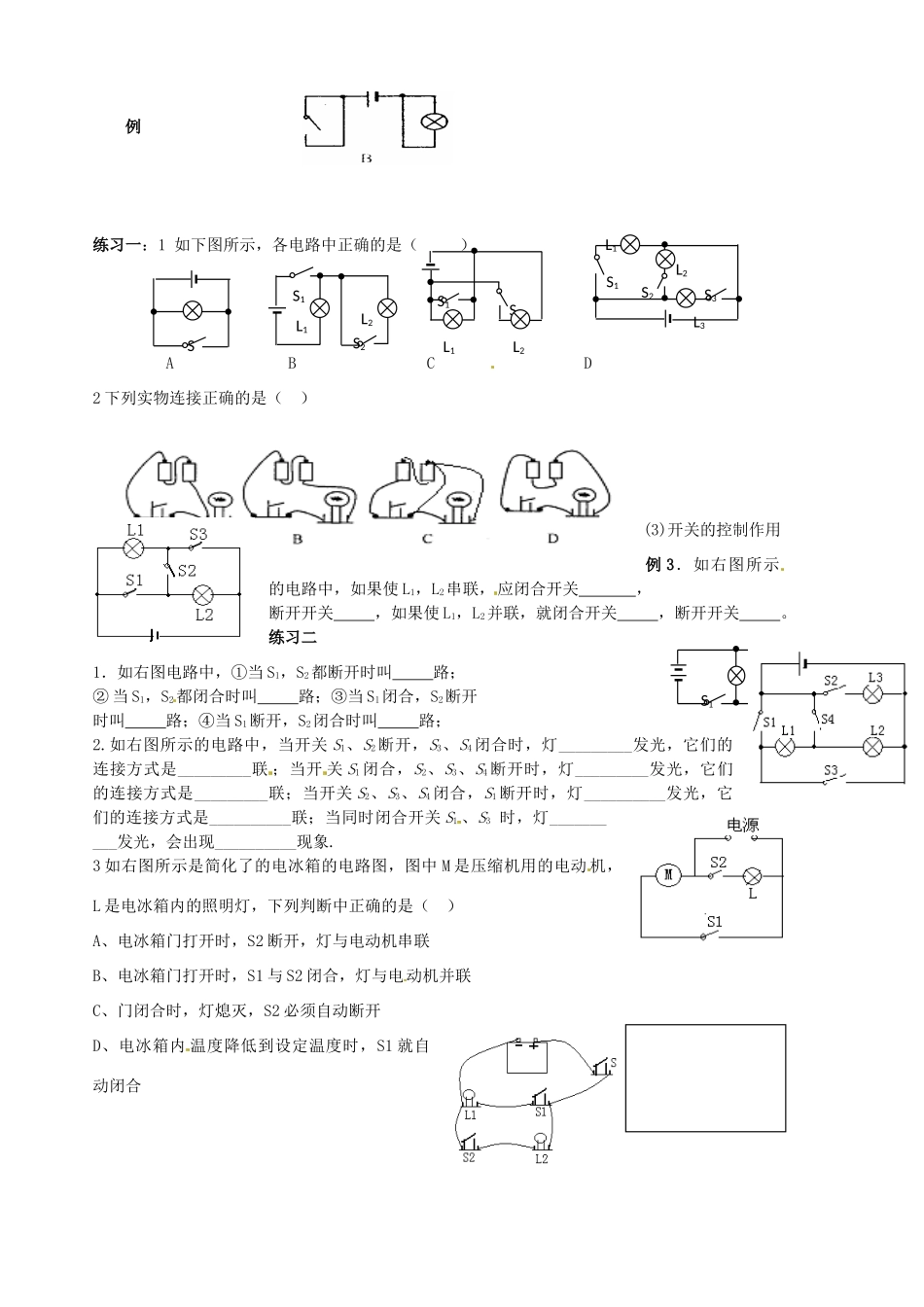

山东省胶南市隐珠街道办事处中学八年级物理《串联与并联》学案（1）学习目标：1、知道串联和并联电路的特点。2、会设计两个用电器的串联和并联电路并能画出电路图、连接电路3、能说出生活、生产中采用简单的串并联电路实例知识要点：1、串联并联电路的特点讨论：比较右图找他们的不同点（1）连接特点（2）电流路径（3）开关作用：（4）用电器间是否影响（5）有无节点2、几种常见的题型（1）判断电路是串联还是串联例1如下图所示，L1与L2属于串联的是（）ABCD（2）判断电路的正误2.以下电路正确的是()串联：首尾相连并联：并列连接串联：一条并联：多条（有干路和支路之分）串联：控制所有用电器，与位置无关并联：不同位置控制作用一般不同干路开关控制所有用电器支路开关控制各支路用电器串联：各用电器互相影响并联：各用电器互不影响串联：无节点并联：有节点小知识：节点是指三条导线以上的交点，含三条导线。如上图并联电路a.b两点L1L2L1L2L2L1L2L1例练习一：1如下图所示，各电路中正确的是（）ABCD2下列实物连接正确的是（）(3)开关的控制作用例3．如右图所示的电路中，如果使L1，L2串联，应闭合开关，断开开关，如果使L1，L2并联，就闭合开关，断开开关。练习二1．如右图电路中，①当S1，S2都断开时叫路；②当S1，S2都闭合时叫路；③当S1闭合，S2断开时叫路；④当S1断开，S2闭合时叫路；2.如右图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯_________发光，它们的连接方式是_________联；当开关S1闭合，S2、S3、S4断开时，灯_________发光，它们的连接方式是_________联；当开关S2、S3、S4闭合，S1断开时，灯__________发光，它们的连接方式是__________联；当同时闭合开关S1、S3时，灯__________发光，会出现__________现象.3如右图所示是简化了的电冰箱的电路图，图中M是压缩机用的电动机，L是电冰箱内的照明灯，下列判断中正确的是（）A、电冰箱门打开时，S2断开，灯与电动机串联B、电冰箱门打开时，S1与S2闭合，灯与电动机并联C、门闭合时，灯熄灭，S2必须自动断开D、电冰箱内温度降低到设定温度时，S1就自动闭合S1S2SS1S2L2L1S1L1S2L2S2S1S3L1L2L3（4）根据实物连接画电路图例4、根据右图所示的实物连接，画出电路图。练习三：根据下图所示的实物连接情况，画出相应的电路图：小知识;节点法：①在实物图上标节点②画干路并标节点③画支路
