高中物理 5-6 传感器及应用规范训练 教科版选修1-1VIP免费

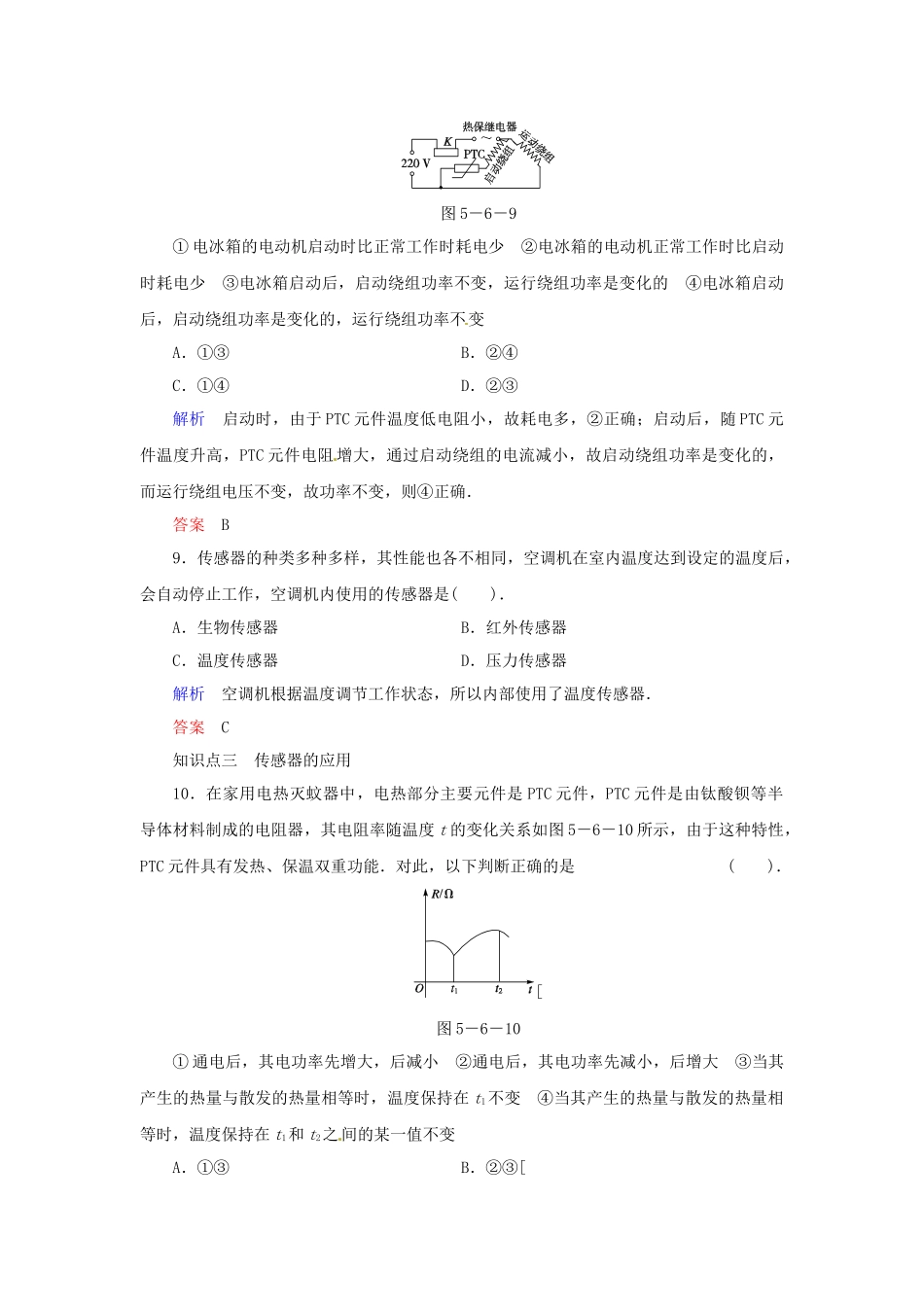

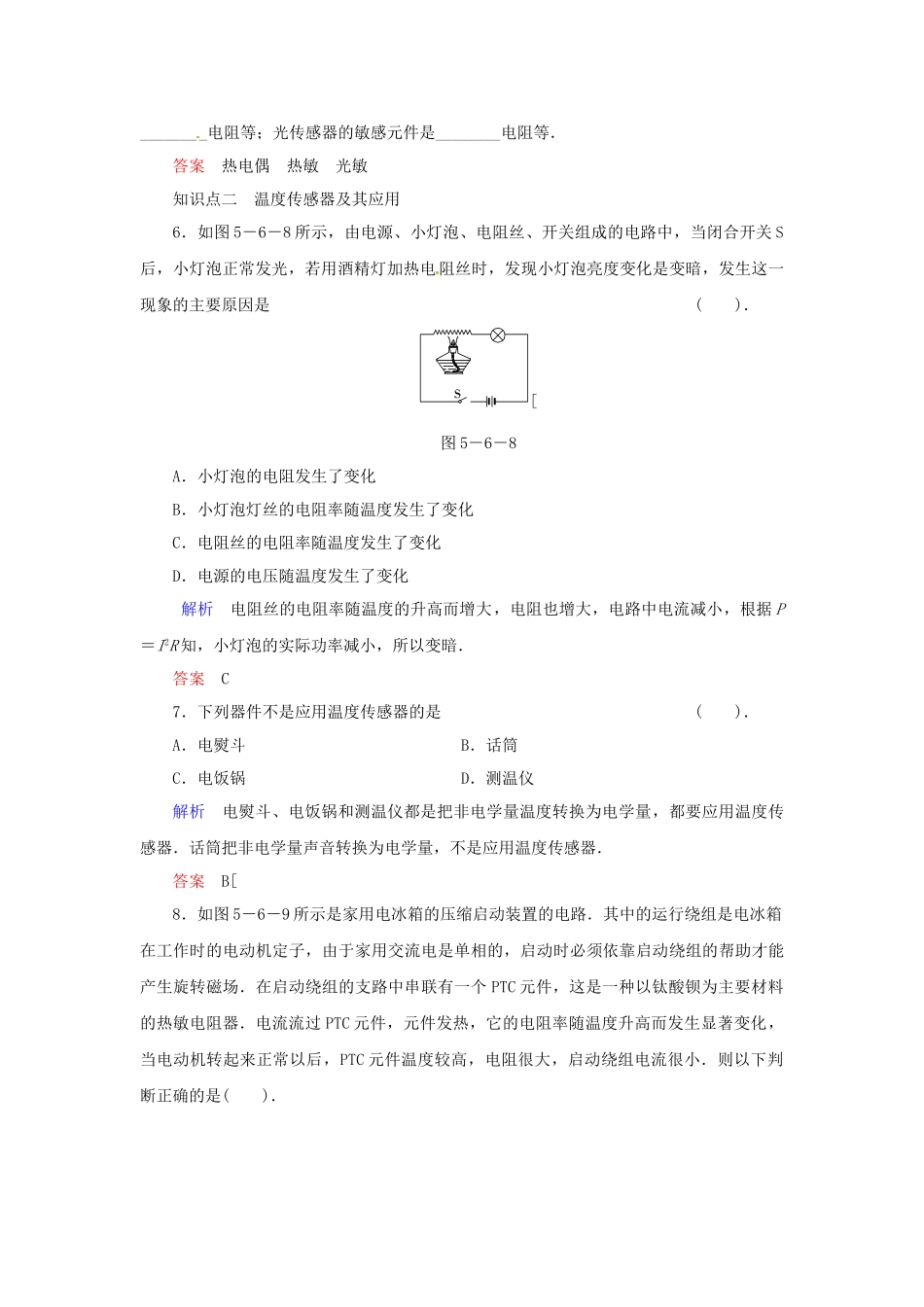

【创新设计】-学年高中物理5-6传感器及应用规范训练教科版选修1-1(时间：60分钟)知识点一传感器的概念1．下列说法正确的是()．A．传感器担负着信息采集的任务B．干簧管是一种磁传感器C．传感器不是电视摇控接收器的主要元件D．传感器是力、温度、光、声、化学成分转换为电信号的主要工具解析传感器相当于人的器官，给机器提供一些信息，A正确；根据定义知B、D正确；遥控器的主要元件是传感器．C错误．答案ABD2．传感器担负着信息采集的任务，其工作过程可能是()．A．将力学量(如形变量)转变成电学量B．将热学量转变成电学量C．将电学量转变成光学量D．将电学量转变成力学量解析传感器是指能够将力、热、光、声等非电学量，按一定的规律转换为电压、电流等电学量的一类元件，故A、B选项正确．答案AB3．传感器是指这样一类元件：它能够感受诸如压力、温度、光、声、化学成分等________量，并能把它们按照一定的规律转换为电压、电流等________量，或转换为电路的通断．例如，温度传感器就是一种将外部________信号转变成电信号的电子装置，电子秤就是压力________的一种应用．答案非电学电学温度传感器4．传感器一般由________元件和________元件组成，通过敏感元件获取外界信息并转换为电信号，通过输出部分输出，然后经控制分析处理．答案敏感转换5．敏感元件是传感器的核心部分，像温度传感器的敏感元件是感知温度的________、________电阻等；光传感器的敏感元件是________电阻等．答案热电偶热敏光敏知识点二温度传感器及其应用6．如图5－6－8所示，由电源、小灯泡、电阻丝、开关组成的电路中，当闭合开关S后，小灯泡正常发光，若用酒精灯加热电阻丝时，发现小灯泡亮度变化是变暗，发生这一现象的主要原因是()．[图5－6－8A．小灯泡的电阻发生了变化B．小灯泡灯丝的电阻率随温度发生了变化C．电阻丝的电阻率随温度发生了变化D．电源的电压随温度发生了变化解析电阻丝的电阻率随温度的升高而增大，电阻也增大，电路中电流减小，根据P＝I2R知，小灯泡的实际功率减小，所以变暗．答案C7．下列器件不是应用温度传感器的是()．A．电熨斗B．话筒C．电饭锅D．测温仪解析电熨斗、电饭锅和测温仪都是把非电学量温度转换为电学量，都要应用温度传感器．话筒把非电学量声音转换为电学量，不是应用温度传感器．答案B[8．如图5－6－9所示是家用电冰箱的压缩启动装置的电路．其中的运行绕组是电冰箱在工作时的电动机定子，由于家用交流电是单相的，启动时必须依靠启动绕组的帮助才能产生旋转磁场．在启动绕组的支路中串联有一个PTC元件，这是一种以钛酸钡为主要材料的热敏电阻器．电流流过PTC元件，元件发热，它的电阻率随温度升高而发生显著变化，当电动机转起来正常以后，PTC元件温度较高，电阻很大，启动绕组电流很小．则以下判断正确的是()．图5－6－9①电冰箱的电动机启动时比正常工作时耗电少②电冰箱的电动机正常工作时比启动时耗电少③电冰箱启动后，启动绕组功率不变，运行绕组功率是变化的④电冰箱启动后，启动绕组功率是变化的，运行绕组功率不变A．①③B．②④C．①④D．②③解析启动时，由于PTC元件温度低电阻小，故耗电多，②正确；启动后，随PTC元件温度升高，PTC元件电阻增大，通过启动绕组的电流减小，故启动绕组功率是变化的，而运行绕组电压不变，故功率不变，则④正确．答案B9．传感器的种类多种多样，其性能也各不相同，空调机在室内温度达到设定的温度后，会自动停止工作，空调机内使用的传感器是()．A．生物传感器B．红外传感器C．温度传感器D．压力传感器解析空调机根据温度调节工作状态，所以内部使用了温度传感器．答案C知识点三传感器的应用10．在家用电热灭蚊器中，电热部分主要元件是PTC元件，PTC元件是由钛酸钡等半导体材料制成的电阻器，其电阻率随温度t的变化关系如图5－6－10所示，由于这种特性，PTC元件具有发热、保温双重功能．对此，以下判断正确的是()．[图5－6－10①通电后，其电功率先增大，后减小②通电后，其电功率先减小，后增大③当其产生的热量与散发的热量相等时，温度保持在t1不变④当其产生的热量与散发的热量相等时，温度保持在t1和t2之间的...
