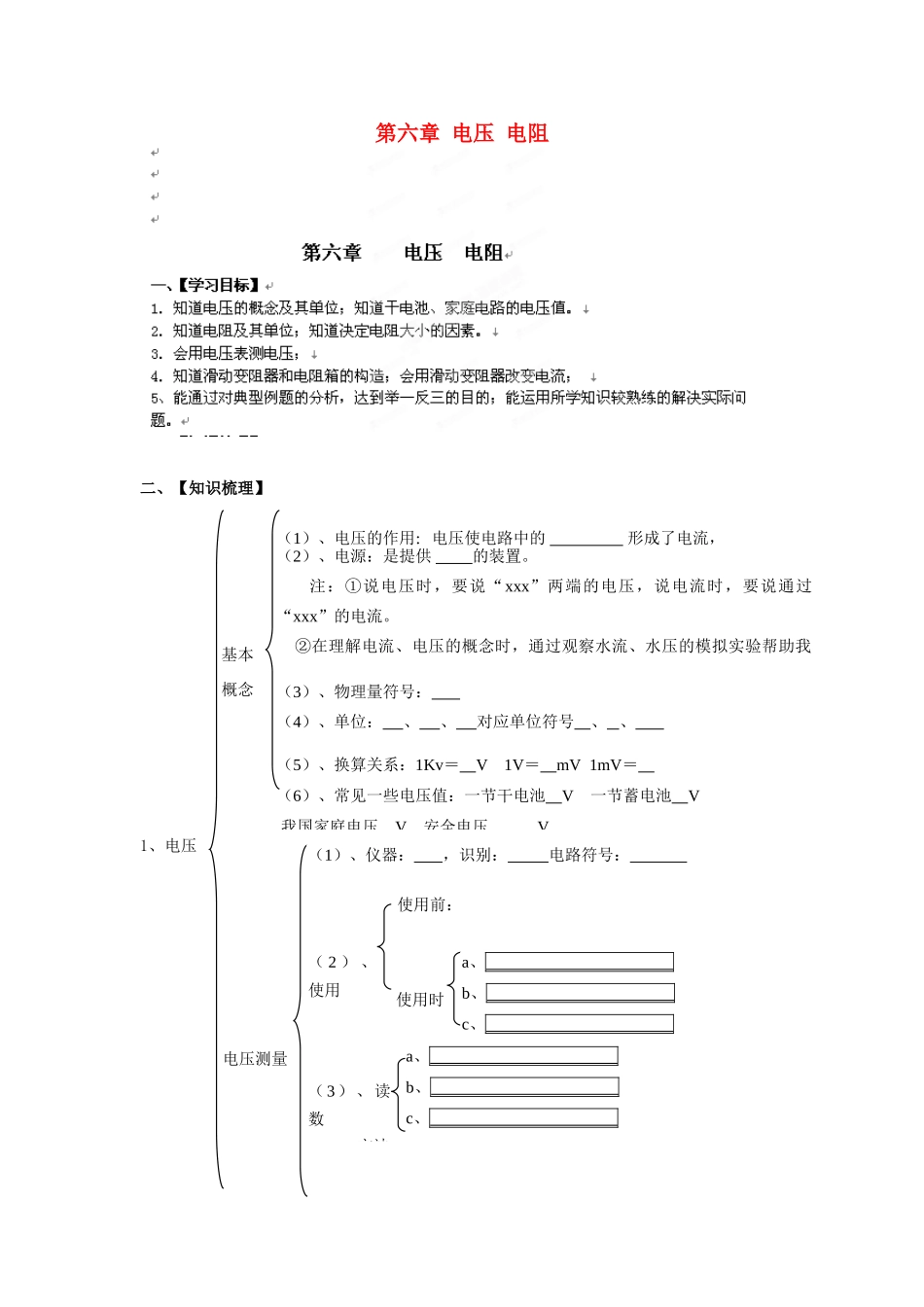

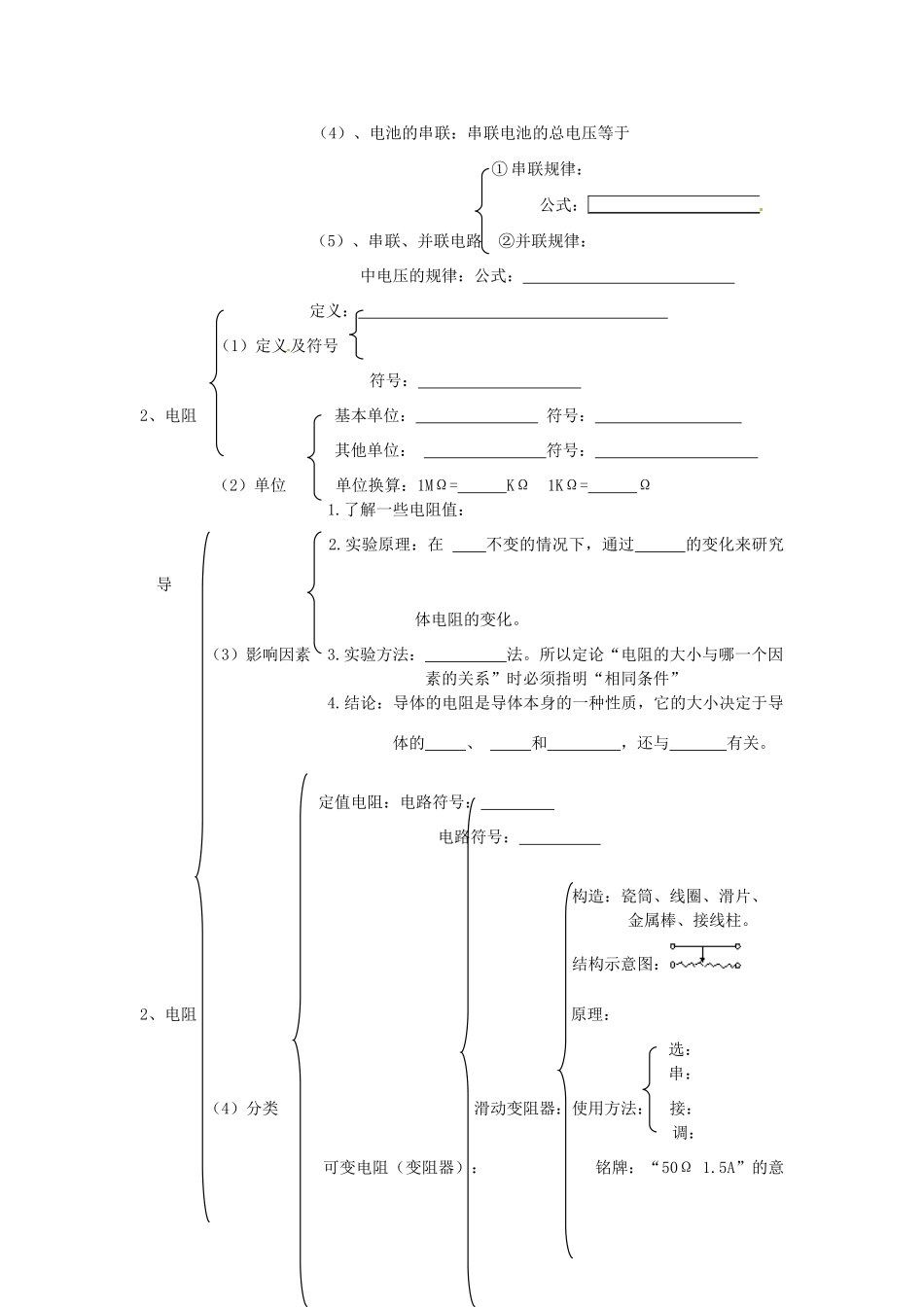

第六章电压电阻二、【知识梳理】基本概念1、电压使用前：使用时电压测量（1）、电压的作用：电压使电路中的形成了电流，（2）、电源：是提供的装置。注：①说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。②在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”（3）、物理量符号：（4）、单位：、、对应单位符号、、（5）、换算关系：1Kv＝V1V＝mV1mV＝（6）、常见一些电压值：一节干电池V一节蓄电池V我国家庭电压V安全电压V（1）、仪器：，识别：电路符号：（2）、使用a、b、c、（3）、读数方法a、b、c、（4）、电池的串联：串联电池的总电压等于①串联规律：公式：（5）、串联、并联电路②并联规律：中电压的规律：公式：定义：（1）定义及符号符号：2、电阻基本单位：符号：其他单位：符号：（2）单位单位换算：1MΩ=KΩ1KΩ=Ω1.了解一些电阻值：2.实验原理：在不变的情况下，通过的变化来研究导体电阻的变化。（3）影响因素3.实验方法：法。所以定论“电阻的大小与哪一个因素的关系”时必须指明“相同条件”4.结论：导体的电阻是导体本身的一种性质，它的大小决定于导体的、和，还与有关。定值电阻：电路符号：电路符号：构造：瓷筒、线圈、滑片、金属棒、接线柱。结构示意图：2、电阻原理：选：串：（4）分类滑动变阻器：使用方法：接：调：可变电阻（变阻器）：铭牌：“50Ω1.5A”的意义作用：①②应用：电位器优缺点：能够逐渐改变连入电路的电阻，但不能表示连入电路的阻值。读数：电阻箱：优缺点：能表示出连入电路的阻值但不能够逐渐改变连入电路的电阻。三、【考点辨析】考点1：电压表的正确使用例1.图所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（）A．甲接电压表，乙接电流表B．甲接电流表，乙接电压表C．甲、乙都接电压表D．甲、乙都接电流表考点2：串、并联电路中的电压规律例2、在如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V图140考点3：探究影响电阻大小的因素例3、1.（2012益阳）探究导体的电阻跟导体长度的关系的电路如图12所示，通过移动导线夹可改变接入电路中电阻丝的长度。（1）请用笔画线代替导线将电路实物图补充完整；（2）实验采取了如下操作步骤,其合理的顺序是（填序号）;A、将导线夹移到某一适当位置；B、调节滑动变阻器，使电流表和电压表的示数为某一适当值；C、记录电流表和电压表的示数，并用刻度尺测量接入电路中电阻丝的长度；D、连接电路；E、将滑动变阻器的滑片移到最左端；F、闭合开关；G、改变接入电路中电阻丝的长度，再测量几次；（3）某次测量时,电压表的示数如图13所示，则电压为V;（4）将所测得的数据进行处理后,作出电阻丝的电阻与长度的关系图象如图14所示。分析图象可得出,导体的电阻与长度的关系是。考点4：滑动变阻器的使用图12图13例4、如图所示电路的m、n两点间接一滑动变阻器来控制电灯的亮度，电路图上方为滑动变器的结构示意图。要求变阻器的滑片向右滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用：A.m接a，n接bB.m接d，n接bC.m接b，n接cD.m接c，n接d考点5.、电路故障的分析例5．如图所示，电源电压为6V,当开关S闭合后，只有一只灯炮发光，且电压表的示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．灯L2处短路C．灯L1处断路D．灯L2处断路四、【考点巩固】A．下图能测出电灯L2两端电压的电路图是（）2．如图，当开关S1闭合，S2断开时，电压表的示数为4.5V；当S1断开，S2闭合时，电压表的示数为3V，则L1、L2的电压分别是（）A、4.5V和3VB、1.5V和4.5VC、3V和4.5VD、1.5V和3V3．(2012江苏南京)如图所示的电路中，电源电压恒定，R1为定值电阻，闭合开关S，滑动变阻器R2的滑片P由b端移到A端的过程中，下列说法正确的是（）A.电压表和电流表的示数都变大B.电压表和电流表的示数都变小C.电压表示数变大，电流表示数变小D.电压表示数变小，电流表示数变大五、【学案整理】1、你学到了什么？2、你还...
