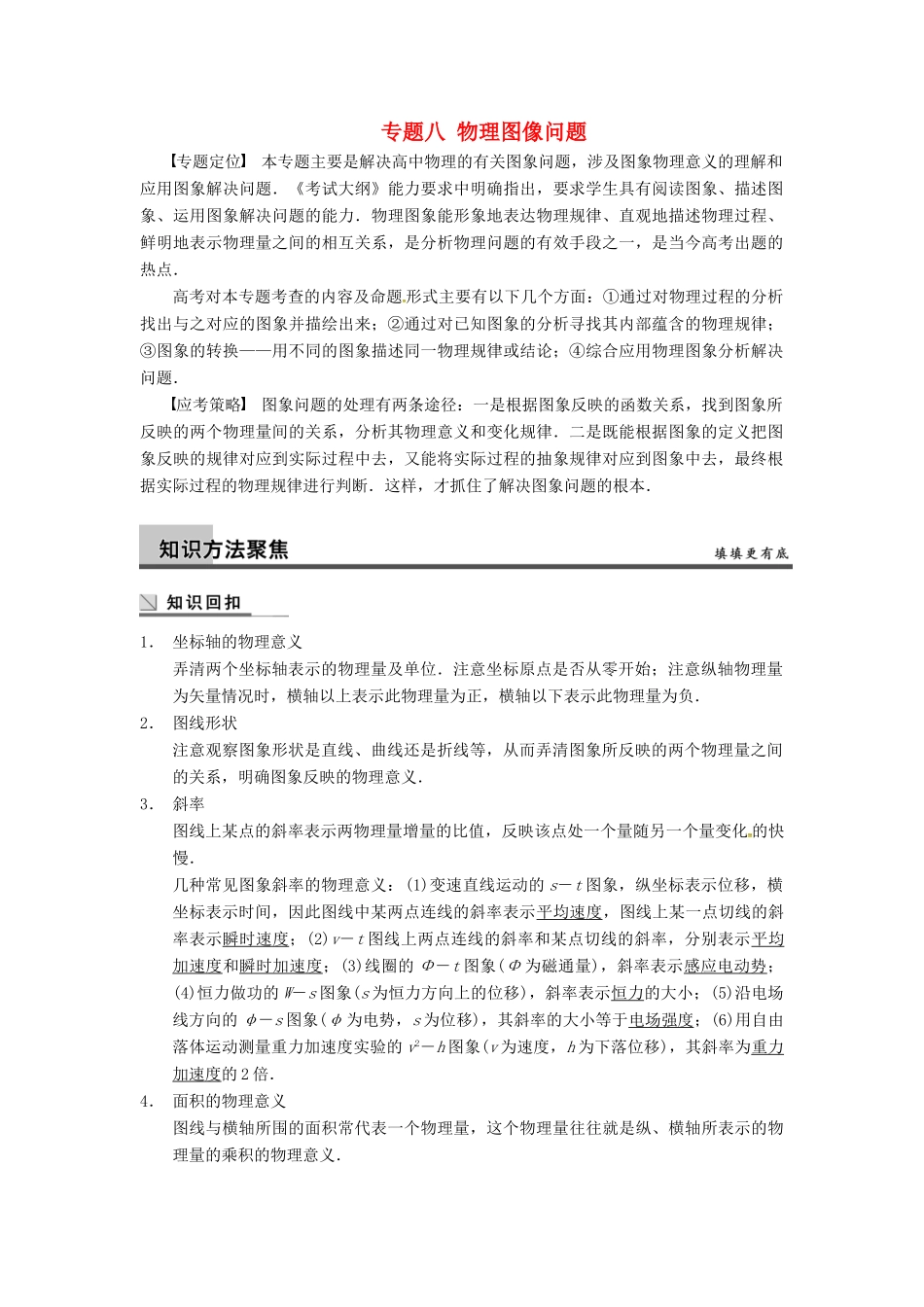

专题八物理图像问题专题定位本专题主要是解决高中物理的有关图象问题，涉及图象物理意义的理解和应用图象解决问题．《考试大纲》能力要求中明确指出，要求学生具有阅读图象、描述图象、运用图象解决问题的能力．物理图象能形象地表达物理规律、直观地描述物理过程、鲜明地表示物理量之间的相互关系，是分析物理问题的有效手段之一，是当今高考出题的热点．高考对本专题考查的内容及命题形式主要有以下几个方面：①通过对物理过程的分析找出与之对应的图象并描绘出来；②通过对已知图象的分析寻找其内部蕴含的物理规律；③图象的转换——用不同的图象描述同一物理规律或结论；④综合应用物理图象分析解决问题．应考策略图象问题的处理有两条途径：一是根据图象反映的函数关系，找到图象所反映的两个物理量间的关系，分析其物理意义和变化规律．二是既能根据图象的定义把图象反映的规律对应到实际过程中去，又能将实际过程的抽象规律对应到图象中去，最终根据实际过程的物理规律进行判断．这样，才抓住了解决图象问题的根本．1．坐标轴的物理意义弄清两个坐标轴表示的物理量及单位．注意坐标原点是否从零开始；注意纵轴物理量为矢量情况时，横轴以上表示此物理量为正，横轴以下表示此物理量为负．2．图线形状注意观察图象形状是直线、曲线还是折线等，从而弄清图象所反映的两个物理量之间的关系，明确图象反映的物理意义．3．斜率图线上某点的斜率表示两物理量增量的比值，反映该点处一个量随另一个量变化的快慢．几种常见图象斜率的物理意义：(1)变速直线运动的s－t图象，纵坐标表示位移，横坐标表示时间，因此图线中某两点连线的斜率表示平均速度，图线上某一点切线的斜率表示瞬时速度；(2)v－t图线上两点连线的斜率和某点切线的斜率，分别表示平均加速度和瞬时加速度；(3)线圈的Φ－t图象(Φ为磁通量)，斜率表示感应电动势；(4)恒力做功的W－s图象(s为恒力方向上的位移)，斜率表示恒力的大小；(5)沿电场线方向的φ－s图象(φ为电势，s为位移)，其斜率的大小等于电场强度；(6)用自由落体运动测量重力加速度实验的v2－h图象(v为速度，h为下落位移)，其斜率为重力加速度的2倍．4．面积的物理意义图线与横轴所围的面积常代表一个物理量，这个物理量往往就是纵、横轴所表示的物理量的乘积的物理意义．几种常见图象面积的物理意义：(1)在直线运动的v－t图象中，图线和时间轴之间的面积，等于速度v与时间t的乘积，因此它表示相应时间内质点通过的位移；(2)在a－t图象中，图线和时间轴之间的面积，等于加速度a与时间t的乘积，表示质点在相应时间内速度的变化量；(3)线圈中电磁感应的E－t图象(E为感应电动势)，图线跟t坐标轴之间的面积表示相应时间内线圈磁通量的变化量；(4)力F移动物体在力的方向上产生一段位移s，F－s图象中图线和s坐标轴之间的面积表示F做的功，如果F是静电力，此面积表示电势能的减小量，如果F是合力，则此面积表示物体动能的增加量；(5)静电场中的E－s图象(E为电场强度，s为沿电场线方向的位移)，图线和s坐标轴之间的面积表示相应两点间的电势差．5．交点、拐点的物理意义交点往往表示不同对象达到的某一物理量的共同点，如在同一U－I坐标系中，电阻的U－I图线和电源的U－I图线的交点表示两者连成闭合电路时的工作点；拐点既是坐标点，又是两种不同变化情况的交界点，即物理量之间的突变点．1．公式与图象的转化要作出一个确定的物理图象，需要得到相关的函数关系式．在把物理量之间的关系式转化为一个图象时，最重要的就是要明确公式中的哪个量是自变量，哪些是常量，关系式描述的是哪两个物理量之间的函数关系，那么这两个物理量就是物理图象中的两个坐标轴．2．图象与情景的转化运用物理图象解题，还需要进一步建立物理图象和物理情景的联系，根据物理图象，想象出图象所呈现的物理现象、状态、过程和物理变化的具体情景，因为这些情景中隐含着许多解题条件，这些过程中体现了物理量相互制约的规律，这些状态反映了理论结果是否能与合理的现实相吻合，这些正是“审题”“分析”“审视答案”等解题环节所需要解决的．题型1对图象物理意义的理解例1甲、乙两车从同一...
