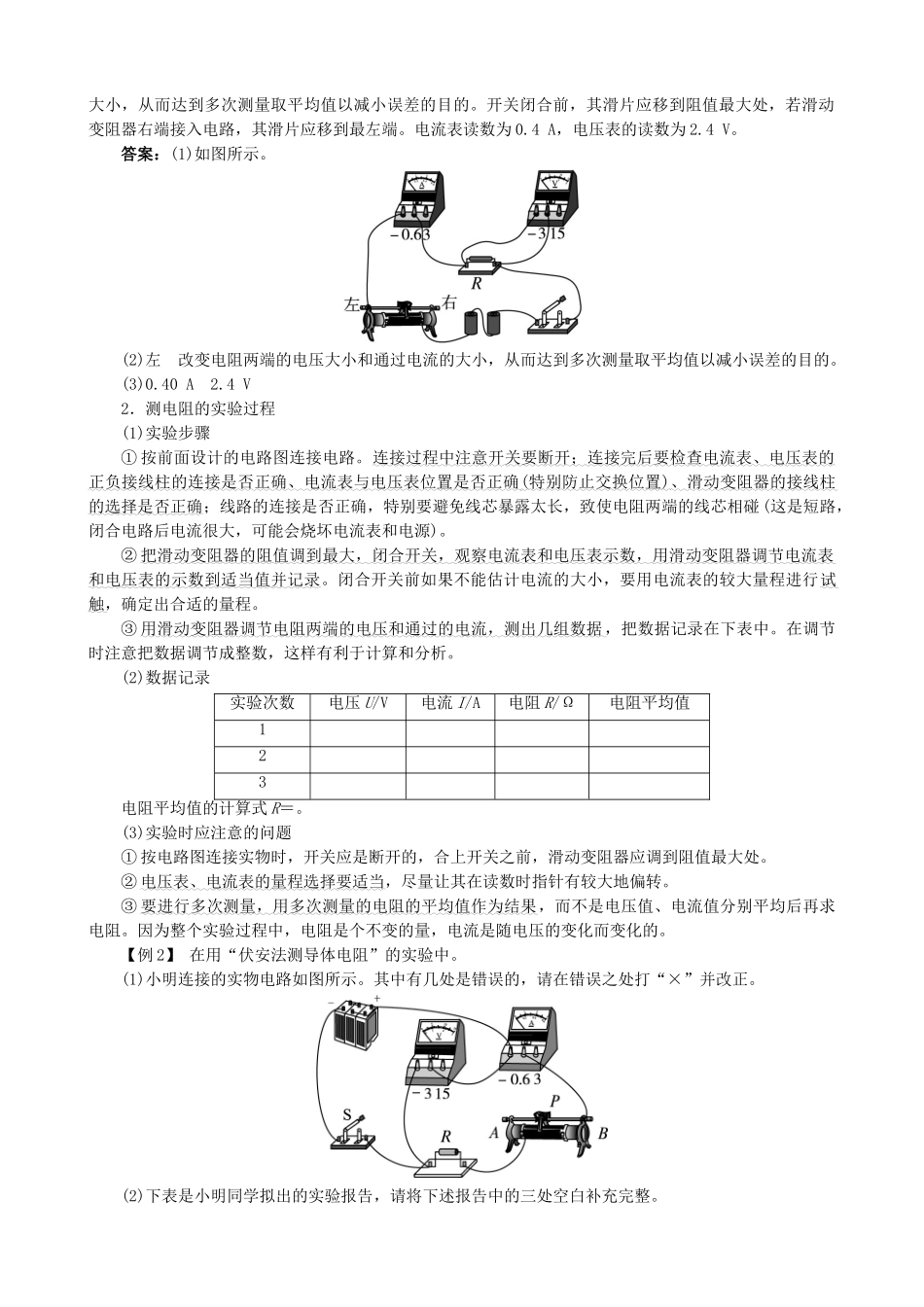

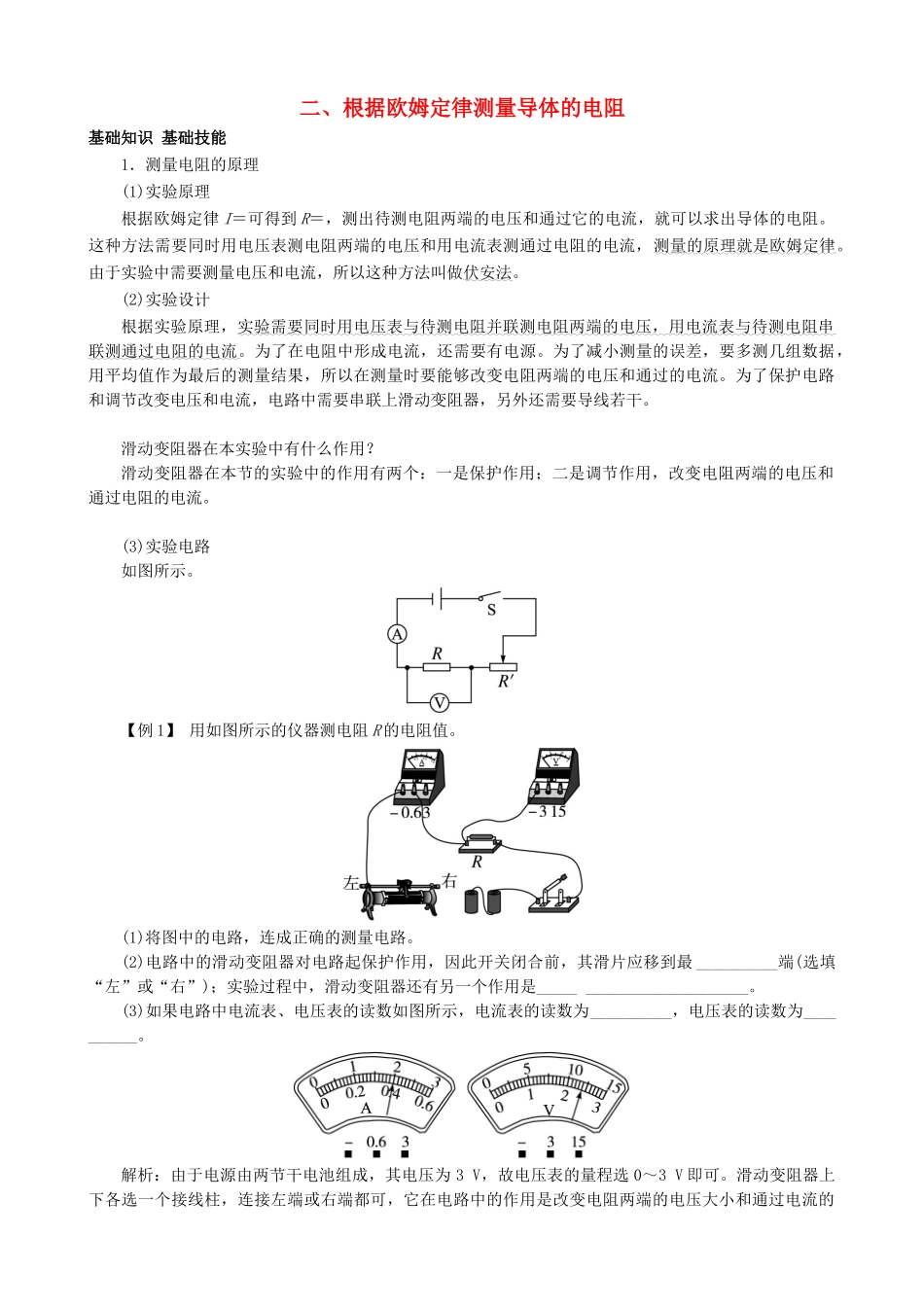

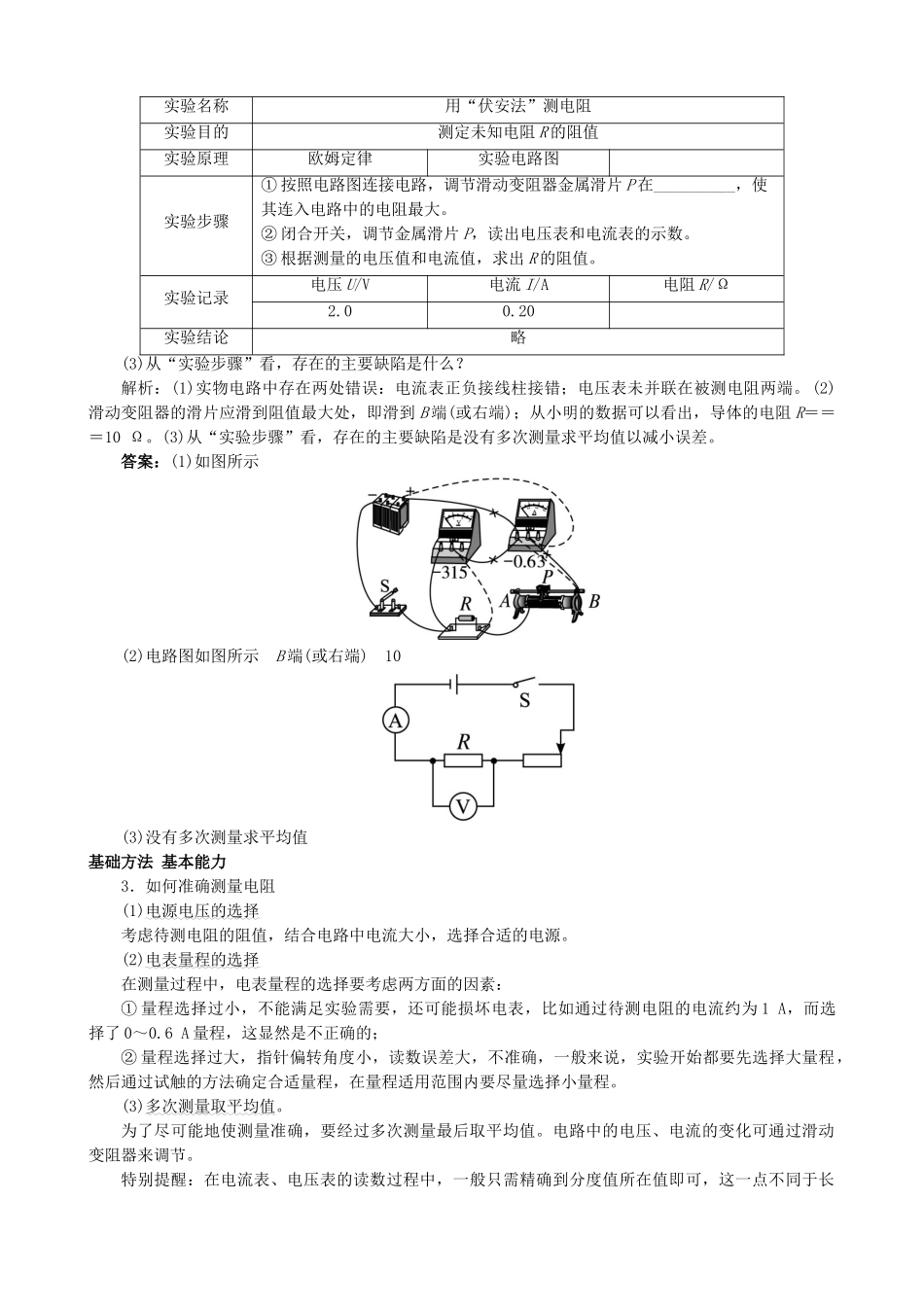

二、根据欧姆定律测量导体的电阻基础知识基础技能1．测量电阻的原理(1)实验原理根据欧姆定律I＝可得到R＝，测出待测电阻两端的电压和通过它的电流，就可以求出导体的电阻。这种方法需要同时用电压表测电阻两端的电压和用电流表测通过电阻的电流，测量的原理就是欧姆定律。由于实验中需要测量电压和电流，所以这种方法叫做伏安法。(2)实验设计根据实验原理，实验需要同时用电压表与待测电阻并联测电阻两端的电压，用电流表与待测电阻串联测通过电阻的电流。为了在电阻中形成电流，还需要有电源。为了减小测量的误差，要多测几组数据，用平均值作为最后的测量结果，所以在测量时要能够改变电阻两端的电压和通过的电流。为了保护电路和调节改变电压和电流，电路中需要串联上滑动变阻器，另外还需要导线若干。滑动变阻器在本实验中有什么作用？滑动变阻器在本节的实验中的作用有两个：一是保护作用；二是调节作用，改变电阻两端的电压和通过电阻的电流。(3)实验电路如图所示。【例1】用如图所示的仪器测电阻R的电阻值。(1)将图中的电路，连成正确的测量电路。(2)电路中的滑动变阻器对电路起保护作用，因此开关闭合前，其滑片应移到最__________端(选填“左”或“右”)；实验过程中，滑动变阻器还有另一个作用是_________________________。(3)如果电路中电流表、电压表的读数如图所示，电流表的读数为__________，电压表的读数为__________。解析：由于电源由两节干电池组成，其电压为3V，故电压表的量程选0～3V即可。滑动变阻器上下各选一个接线柱，连接左端或右端都可，它在电路中的作用是改变电阻两端的电压大小和通过电流的大小，从而达到多次测量取平均值以减小误差的目的。开关闭合前，其滑片应移到阻值最大处，若滑动变阻器右端接入电路，其滑片应移到最左端。电流表读数为0.4A，电压表的读数为2.4V。答案：(1)如图所示。(2)左改变电阻两端的电压大小和通过电流的大小，从而达到多次测量取平均值以减小误差的目的。(3)0.40A2.4V2．测电阻的实验过程(1)实验步骤①按前面设计的电路图连接电路。连接过程中注意开关要断开；连接完后要检查电流表、电压表的正负接线柱的连接是否正确、电流表与电压表位置是否正确(特别防止交换位置)、滑动变阻器的接线柱的选择是否正确；线路的连接是否正确，特别要避免线芯暴露太长，致使电阻两端的线芯相碰(这是短路，闭合电路后电流很大，可能会烧坏电流表和电源)。②把滑动变阻器的阻值调到最大，闭合开关，观察电流表和电压表示数，用滑动变阻器调节电流表和电压表的示数到适当值并记录。闭合开关前如果不能估计电流的大小，要用电流表的较大量程进行试触，确定出合适的量程。③用滑动变阻器调节电阻两端的电压和通过的电流，测出几组数据，把数据记录在下表中。在调节时注意把数据调节成整数，这样有利于计算和分析。(2)数据记录实验次数电压U/V电流I/A电阻R/Ω电阻平均值123电阻平均值的计算式R＝。(3)实验时应注意的问题①按电路图连接实物时，开关应是断开的，合上开关之前，滑动变阻器应调到阻值最大处。②电压表、电流表的量程选择要适当，尽量让其在读数时指针有较大地偏转。③要进行多次测量，用多次测量的电阻的平均值作为结果，而不是电压值、电流值分别平均后再求电阻。因为整个实验过程中，电阻是个不变的量，电流是随电压的变化而变化的。【例2】在用“伏安法测导体电阻”的实验中。(1)小明连接的实物电路如图所示。其中有几处是错误的，请在错误之处打“×”并改正。(2)下表是小明同学拟出的实验报告，请将下述报告中的三处空白补充完整。实验名称用“伏安法”测电阻实验目的测定未知电阻R的阻值实验原理欧姆定律实验电路图实验步骤①按照电路图连接电路，调节滑动变阻器金属滑片P在__________，使其连入电路中的电阻最大。②闭合开关，调节金属滑片P，读出电压表和电流表的示数。③根据测量的电压值和电流值，求出R的阻值。实验记录电压U/V电流I/A电阻R/Ω2.00.20实验结论略(3)从“实验步骤”看，存在的主要缺陷是什么？解析：(1)实物电路中存在两处错误：电流表正负接线柱接错；电压表未并联在被测电阻两端。(2)滑动变阻器的滑...
