高中物理电磁场 电磁波人教版选修2-1VIP免费

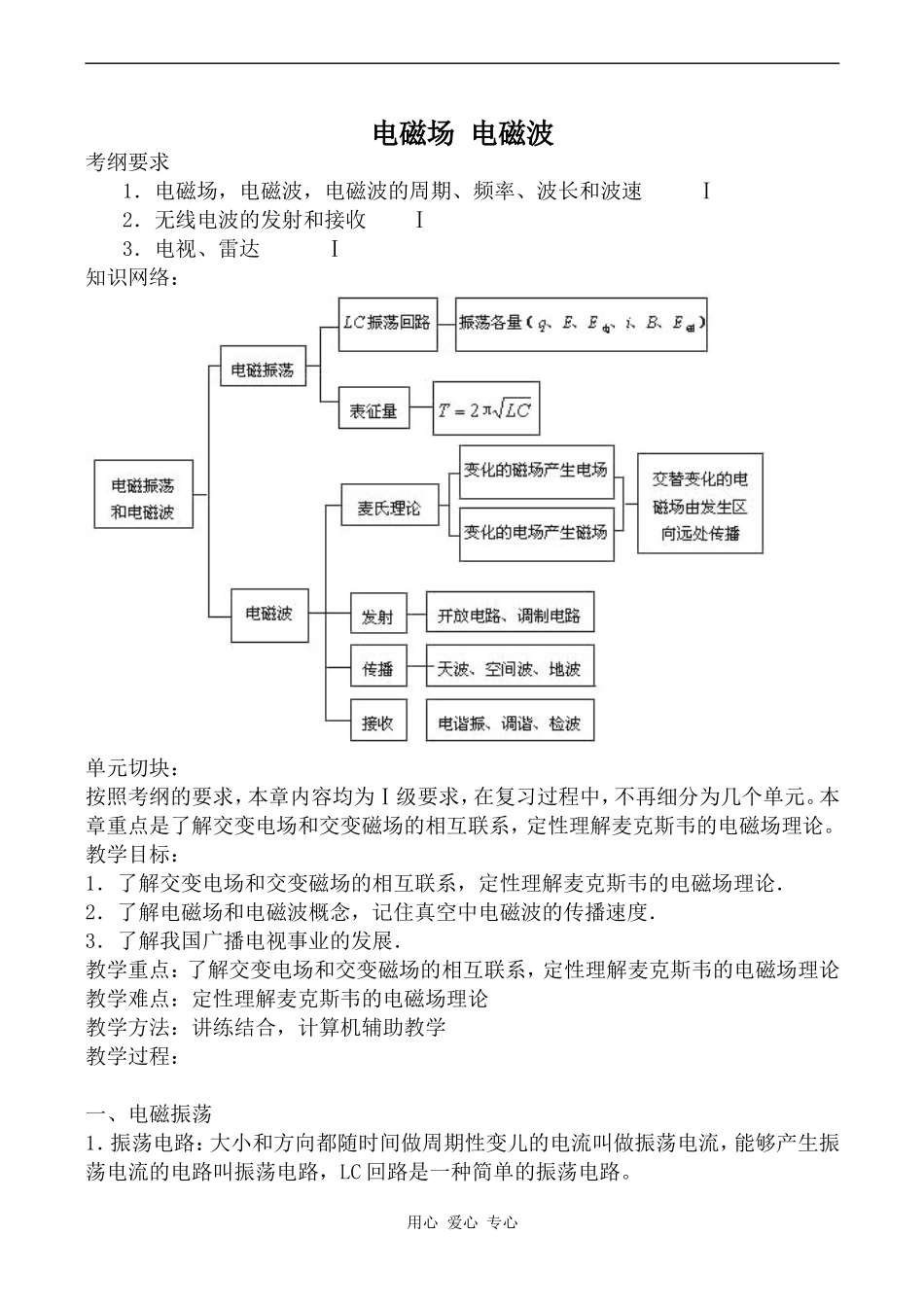

电磁场电磁波考纲要求1．电磁场，电磁波，电磁波的周期、频率、波长和波速Ⅰ2．无线电波的发射和接收Ⅰ3．电视、雷达Ⅰ知识网络：单元切块：按照考纲的要求，本章内容均为Ⅰ级要求，在复习过程中，不再细分为几个单元。本章重点是了解交变电场和交变磁场的相互联系，定性理解麦克斯韦的电磁场理论。教学目标：1．了解交变电场和交变磁场的相互联系，定性理解麦克斯韦的电磁场理论．2．了解电磁场和电磁波概念，记住真空中电磁波的传播速度．3．了解我国广播电视事业的发展．教学重点：了解交变电场和交变磁场的相互联系，定性理解麦克斯韦的电磁场理论教学难点：定性理解麦克斯韦的电磁场理论教学方法：讲练结合，计算机辅助教学教学过程：一、电磁振荡1．振荡电路：大小和方向都随时间做周期性变儿的电流叫做振荡电流，能够产生振荡电流的电路叫振荡电路，LC回路是一种简单的振荡电路。用心爱心专心2．LC回路的电磁振荡过程：可以用图象来形象分析电容器充、放电过程中各物理量的变化规律，如图所示3．LC回路的振荡周期和频率LCT2LCf21注意：（1）LC回路的T、f只与电路本身性质L、C有关（2）电磁振荡的周期很小，频率很高，这是振荡电流与普通交变电流的区别。分析电磁振荡要掌握以下三个要点（突出能量守恒的观点）：⑴理想的LC回路中电场能E电和磁场能E磁在转化过程中的总和不变。⑵回路中电流越大时，L中的磁场能越大（磁通量越大）。⑶极板上电荷量越大时，C中电场能越大（板间场强越大、两板间电压越高、磁通量变化率越大）。LC回路中的电流图象和电荷图象总是互为余函数（见右图）。【例1】某时刻LC回路中电容器中的电场方向和线圈中的磁场方向如右图所示。则这时电容器正在_____（充电还是放电），电流大小正在______（增大还是减小）。解：用安培定则可知回路中的电流方向为逆时针方向，而上极板是正极板，所以这时电容器正在充电；因为充电过程电场能增大，所以磁场能减小，电流在减小。【例2】右边两图中电容器的电容都是C=4×10-6F，电感都是L=9×10－4H，左图中电键K先接a，充电结束后将K扳到b；右图中电键K先闭合，稳定后断开。两图中LC回路开始电磁振荡t=3.14×10－4s时刻，C1的上极板正在____电（充电还是放电）,带_____电（正电还是负电）；L2中的电流方向向____(左还是右)，磁场能正在_____（增大还是减小）。解：先由周期公式求出LCT2=1.2π×10－4s，t=3.14×10－4s时刻是开始用心爱心专心CLaKbC1L1L2C2Kiqttoo放电充电放电充电q，iOt5T/6振荡后的T65。再看与左图对应的q-t图象（以上极板带正电为正）和与右图对应的i-t图象（以LC回路中有逆时针方向电流为正），图象都为余弦函数图象。在T65时刻，从左图对应的q-t图象看出，上极板正在充正电；从右图对应的i-t图象看出，L2中的电流向左，正在增大，所以磁场能正在增大。二、电磁场1．麦克斯韦的电磁场理论要深刻理解和应用麦克斯韦电磁场理论的两大支柱：变化的磁场产生电场，变化的电场产生磁场。（1）变化的磁场（电场）能够在周围空间产生电场（磁场）；（2）均匀变化的磁场（电场）能够在周围空间产生稳定的电场（磁场）；（3）振荡的磁场（电场）能够在周围空间产生同频率的振荡电场（磁场）；可以证明：振荡电场产生同频率的振荡磁场；振荡磁场产生同频率的振荡电场。点评：变化的磁场在周围空间激发的电场为涡旋电场，涡旋电场与静电场一样，对电荷有力的作用，但涡旋电场又于静电场不同，它不是静电荷产生的，它的电场线是闭合的，在涡旋电场中移动电荷时，电场力做的功与路径有关，因此不能引用“电势”、“电势能”等概念。另外要用联系的观点认识规律，变化的磁场产生电场是电磁感应现象的本质。【例3】右图中，内壁光滑、水平放置的玻璃圆环内，有一直径略小于环口径的带正电的小球，正以速率v0沿逆时针方向匀速转动。若在此空间突然加上竖直向上、磁感应强度B随时间成正比例增加的变化磁场，设小球运动过程中的电量不变，那么（）A．小球对玻璃环的压力不断增大B．小球受到的磁场力不断增大C．小球先沿逆时针方向做减速运动，过一段时间后，沿顺时针方向做加速运动D．磁场力一直对小...
