广西南宁市高三物理复习 专题七 电磁感应和电路 第1课时 电磁感应问题的综合分析讲义-人教版高三全册物理教案VIP专享VIP免费

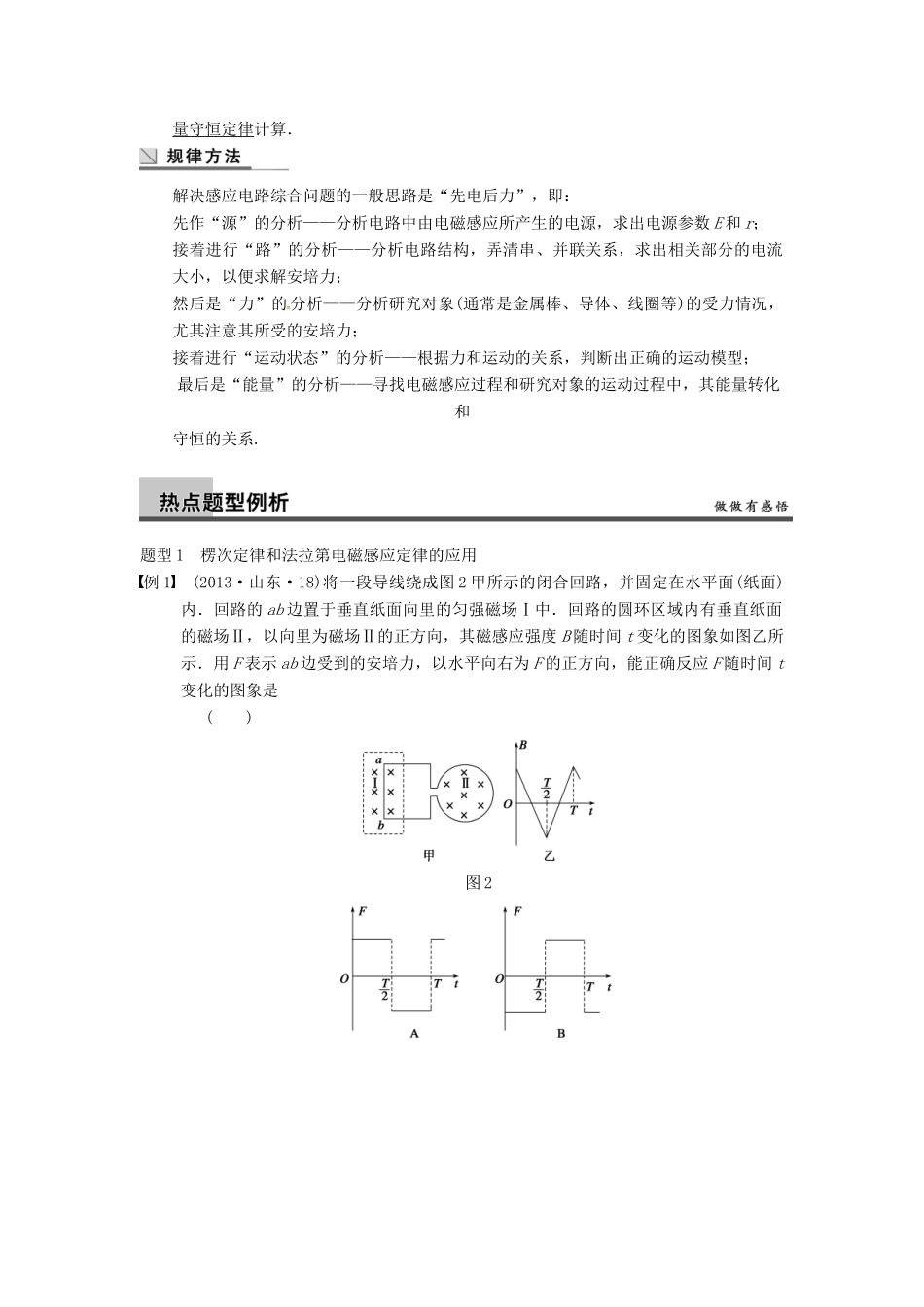

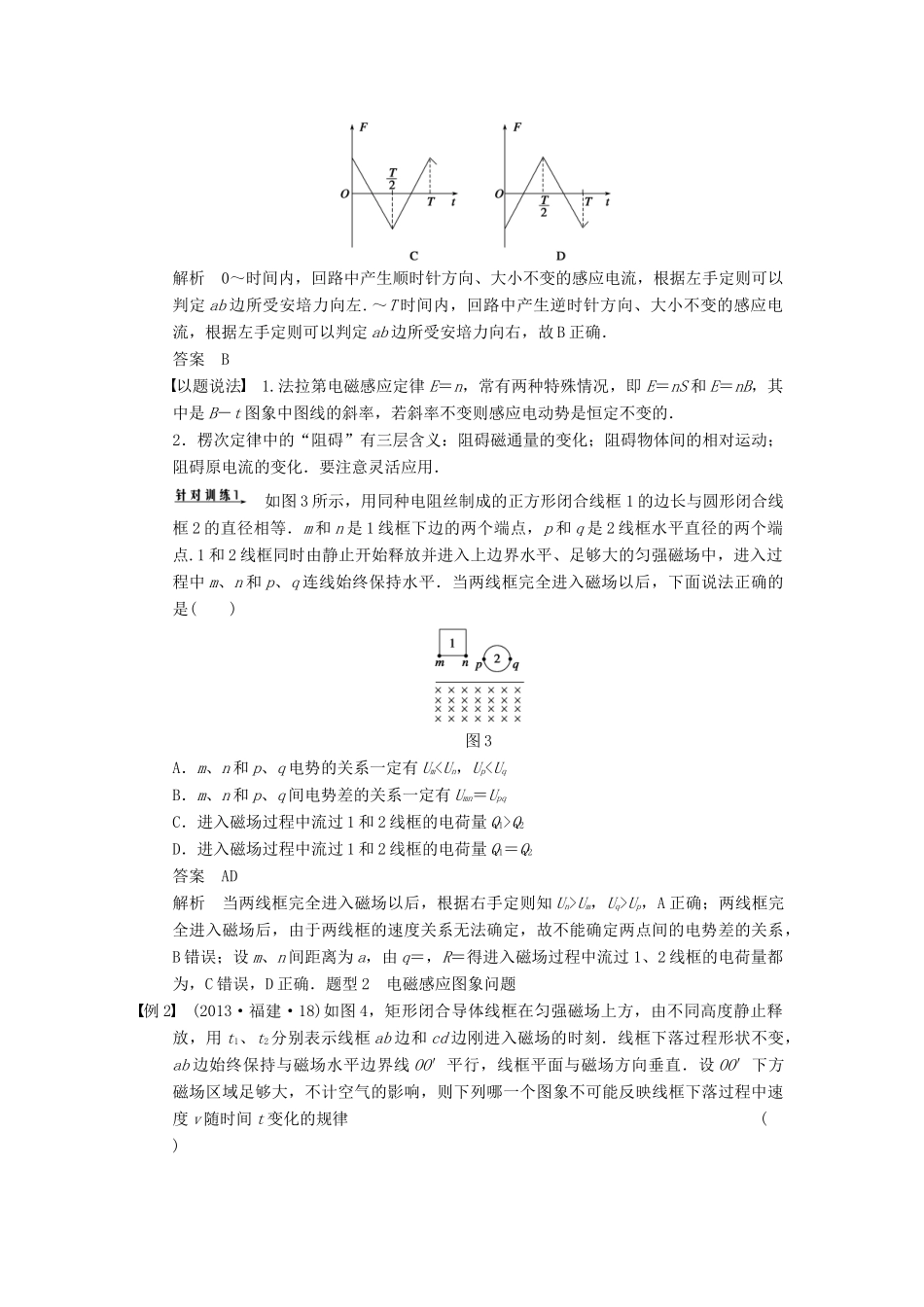

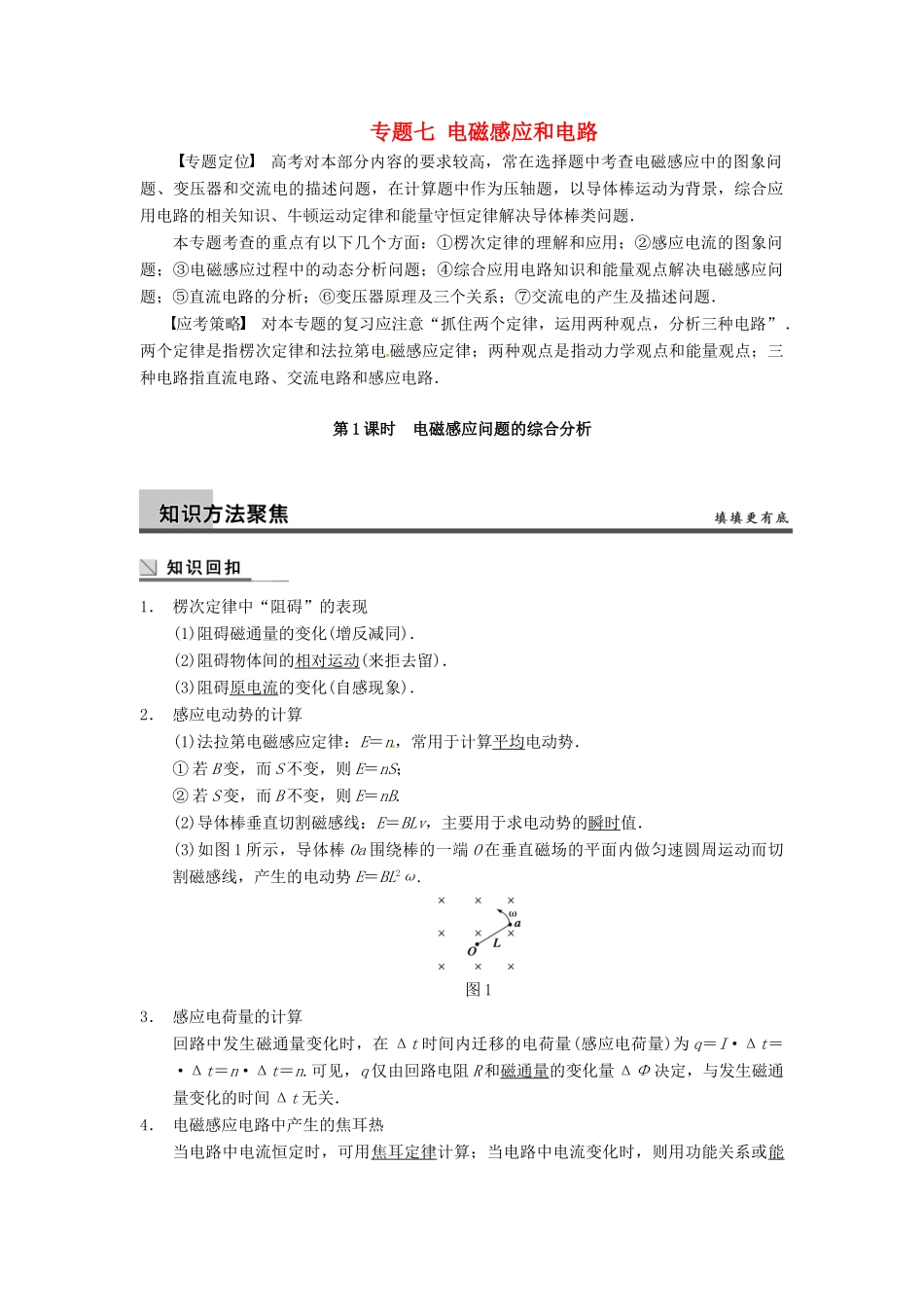

专题七电磁感应和电路专题定位高考对本部分内容的要求较高，常在选择题中考查电磁感应中的图象问题、变压器和交流电的描述问题，在计算题中作为压轴题，以导体棒运动为背景，综合应用电路的相关知识、牛顿运动定律和能量守恒定律解决导体棒类问题．本专题考查的重点有以下几个方面：①楞次定律的理解和应用；②感应电流的图象问题；③电磁感应过程中的动态分析问题；④综合应用电路知识和能量观点解决电磁感应问题；⑤直流电路的分析；⑥变压器原理及三个关系；⑦交流电的产生及描述问题．应考策略对本专题的复习应注意“抓住两个定律，运用两种观点，分析三种电路”．两个定律是指楞次定律和法拉第电磁感应定律；两种观点是指动力学观点和能量观点；三种电路指直流电路、交流电路和感应电路．第1课时电磁感应问题的综合分析1．楞次定律中“阻碍”的表现(1)阻碍磁通量的变化(增反减同)．(2)阻碍物体间的相对运动(来拒去留)．(3)阻碍原电流的变化(自感现象)．2．感应电动势的计算(1)法拉第电磁感应定律：E＝n，常用于计算平均电动势．①若B变，而S不变，则E＝nS；②若S变，而B不变，则E＝nB.(2)导体棒垂直切割磁感线：E＝BLv，主要用于求电动势的瞬时值．(3)如图1所示，导体棒Oa围绕棒的一端O在垂直磁场的平面内做匀速圆周运动而切割磁感线，产生的电动势E＝BL2ω.图13．感应电荷量的计算回路中发生磁通量变化时，在Δt时间内迁移的电荷量(感应电荷量)为q＝I·Δt＝·Δt＝n·Δt＝n.可见，q仅由回路电阻R和磁通量的变化量ΔΦ决定，与发生磁通量变化的时间Δt无关．4．电磁感应电路中产生的焦耳热当电路中电流恒定时，可用焦耳定律计算；当电路中电流变化时，则用功能关系或能量守恒定律计算．解决感应电路综合问题的一般思路是“先电后力”，即：先作“源”的分析——分析电路中由电磁感应所产生的电源，求出电源参数E和r；接着进行“路”的分析——分析电路结构，弄清串、并联关系，求出相关部分的电流大小，以便求解安培力；然后是“力”的分析——分析研究对象(通常是金属棒、导体、线圈等)的受力情况，尤其注意其所受的安培力；接着进行“运动状态”的分析——根据力和运动的关系，判断出正确的运动模型；最后是“能量”的分析——寻找电磁感应过程和研究对象的运动过程中，其能量转化和守恒的关系.题型1楞次定律和法拉第电磁感应定律的应用例1(2013·山东·18)将一段导线绕成图2甲所示的闭合回路，并固定在水平面(纸面)内．回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中．回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图象如图乙所示．用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反应F随时间t变化的图象是()图2解析0～时间内，回路中产生顺时针方向、大小不变的感应电流，根据左手定则可以判定ab边所受安培力向左.～T时间内，回路中产生逆时针方向、大小不变的感应电流，根据左手定则可以判定ab边所受安培力向右，故B正确．答案B以题说法1.法拉第电磁感应定律E＝n，常有两种特殊情况，即E＝nS和E＝nB，其中是B－t图象中图线的斜率，若斜率不变则感应电动势是恒定不变的．2．楞次定律中的“阻碍”有三层含义：阻碍磁通量的变化；阻碍物体间的相对运动；阻碍原电流的变化．要注意灵活应用．如图3所示，用同种电阻丝制成的正方形闭合线框1的边长与圆形闭合线框2的直径相等．m和n是1线框下边的两个端点，p和q是2线框水平直径的两个端点.1和2线框同时由静止开始释放并进入上边界水平、足够大的匀强磁场中，进入过程中m、n和p、q连线始终保持水平．当两线框完全进入磁场以后，下面说法正确的是()图3A．m、n和p、q电势的关系一定有UmQ2D．进入磁场过程中流过1和2线框的电荷量Q1＝Q2答案AD解析当两线框完全进入磁场以后，根据右手定则知Un>Um，Uq>Up，A正确；两线框完全进入磁场后，由于两线框的速度关系无法确定，故不能确定两点间的电势差的关系，B错误；设m、n间距离为a，由q＝，R＝得进入磁场过程中流过1、2线框的电荷量都为...
