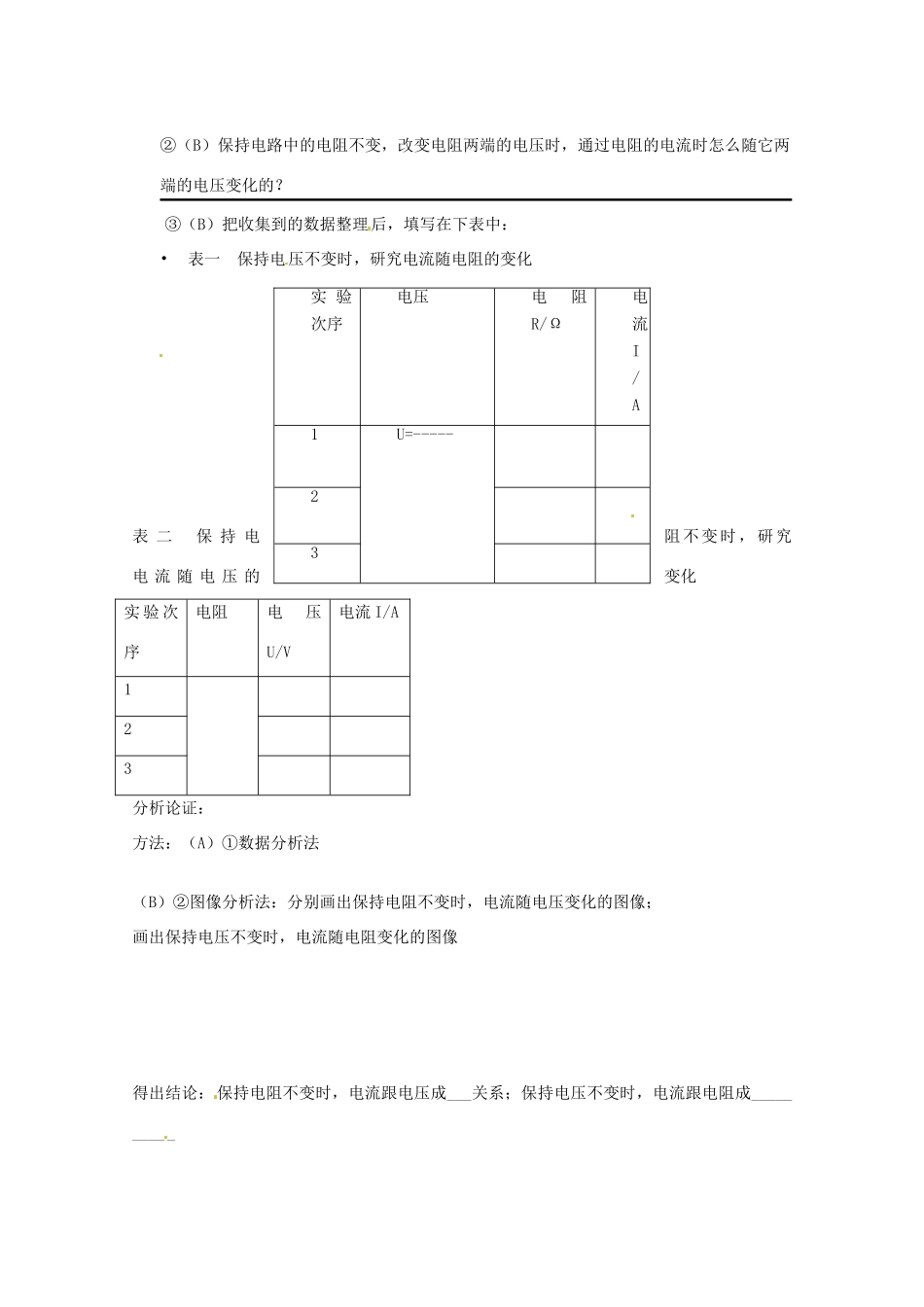

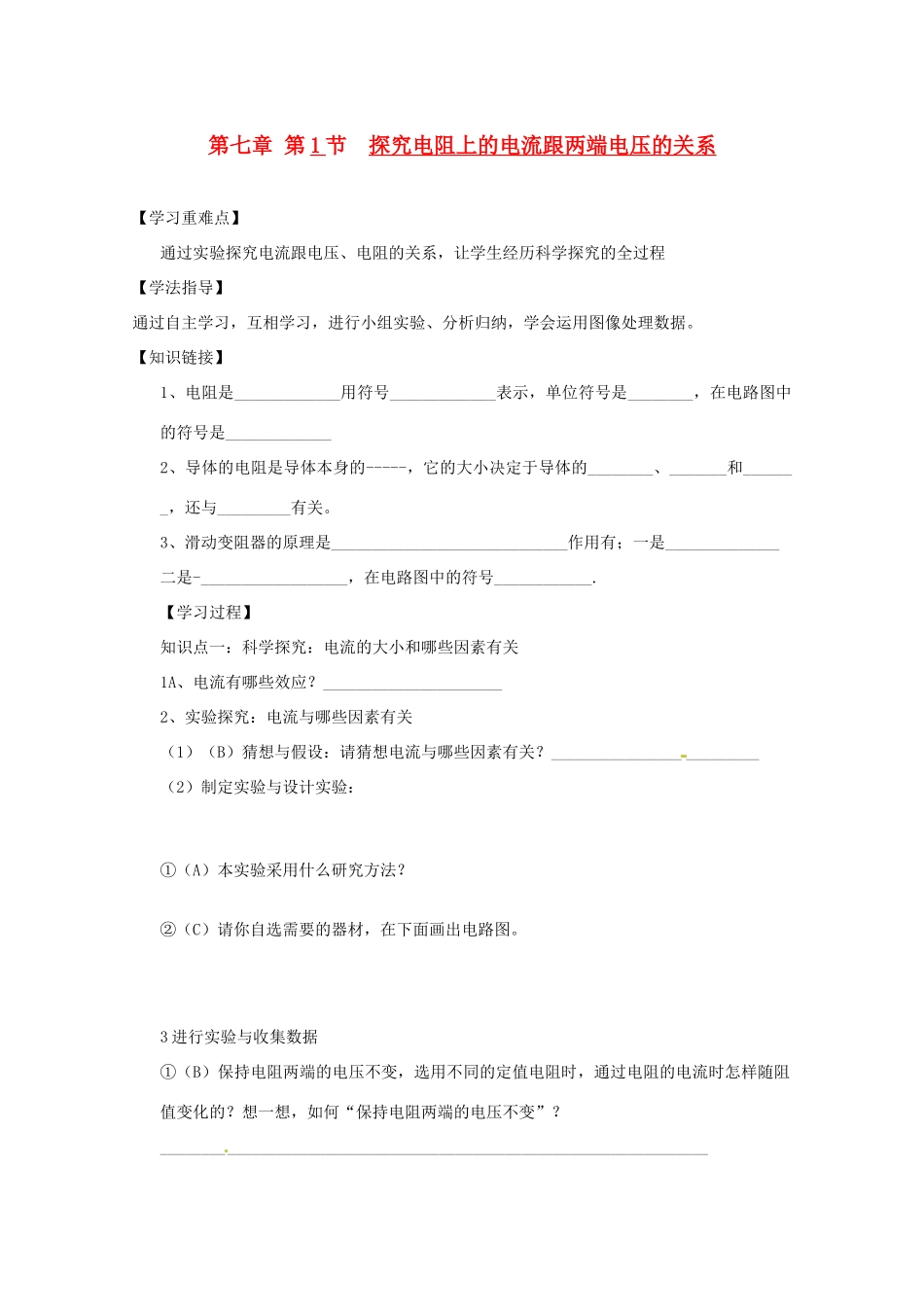

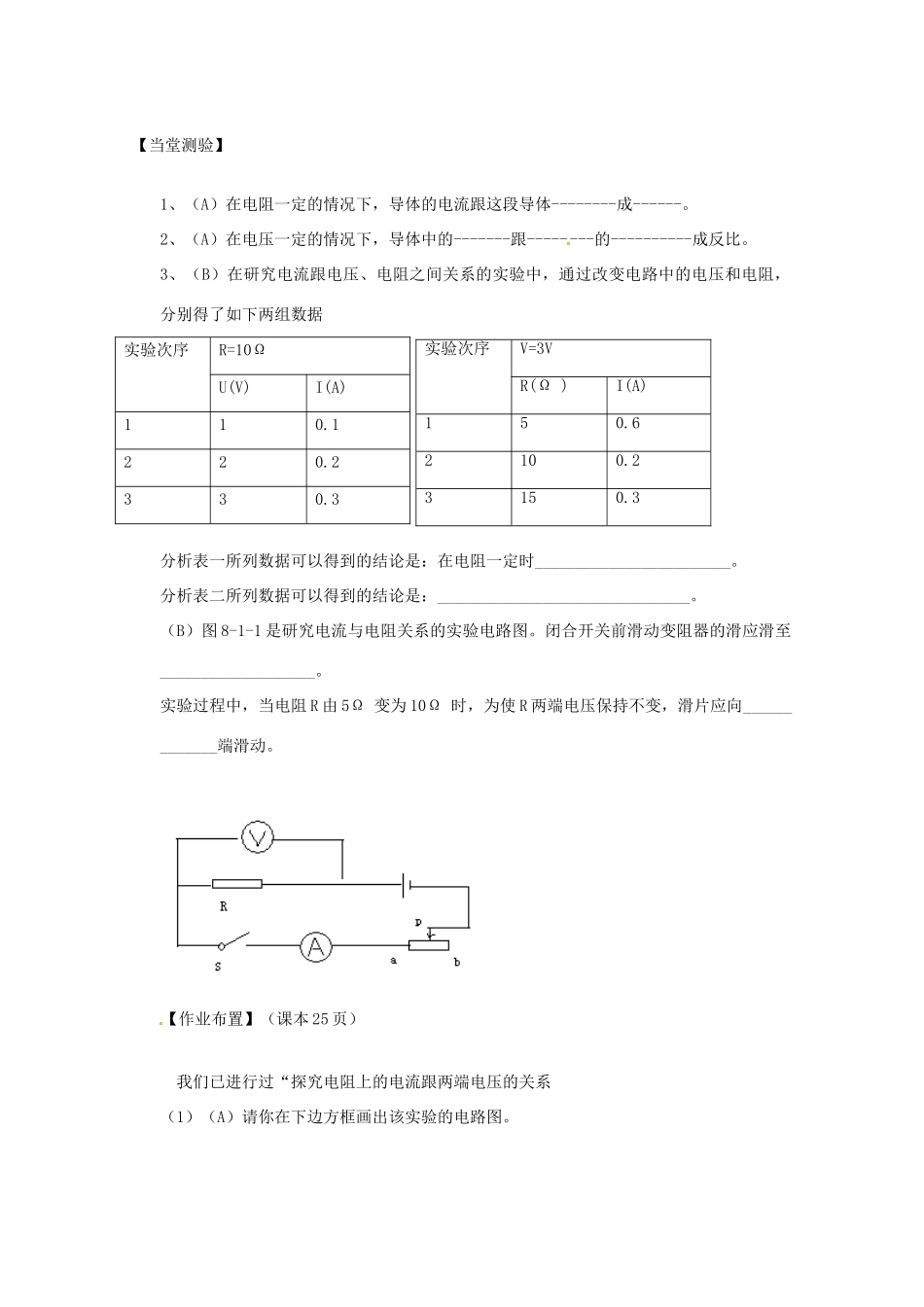

第七章第1节探究电阻上的电流跟两端电压的关系【学习重难点】通过实验探究电流跟电压、电阻的关系，让学生经历科学探究的全过程【学法指导】通过自主学习，互相学习，进行小组实验、分析归纳，学会运用图像处理数据。【知识链接】1、电阻是_____________用符号_____________表示，单位符号是________，在电路图中的符号是_____________2、导体的电阻是导体本身的-----，它的大小决定于导体的________、_______和_______，还与_________有关。3、滑动变阻器的原理是_____________________________作用有；一是______________二是-__________________，在电路图中的符号____________.【学习过程】知识点一：科学探究：电流的大小和哪些因素有关1A、电流有哪些效应？______________________2、实验探究：电流与哪些因素有关（1）（B）猜想与假设：请猜想电流与哪些因素有关？_________________________（2）制定实验与设计实验：①（A）本实验采用什么研究方法？②（C）请你自选需要的器材，在下面画出电路图。3进行实验与收集数据①（B）保持电阻两端的电压不变，选用不同的定值电阻时，通过电阻的电流时怎样随阻值变化的？想一想，如何“保持电阻两端的电压不变”？___________________________________________________________________②（B）保持电路中的电阻不变，改变电阻两端的电压时，通过电阻的电流时怎么随它两端的电压变化的？③（B）把收集到的数据整理后，填写在下表中：•表一保持电压不变时，研究电流随电阻的变化表二保持电阻不变时，研究电流随电压的变化实验次序电阻电压U/V电流I/A123分析论证：方法：（A）①数据分析法（B）②图像分析法：分别画出保持电阻不变时，电流随电压变化的图像；画出保持电压不变时，电流随电阻变化的图像得出结论：保持电阻不变时，电流跟电压成___关系；保持电压不变时，电流跟电阻成__________实验次序电压电阻R/Ω电流I/A1U=-----23【当堂测验】1、（A）在电阻一定的情况下，导体的电流跟这段导体--------成------。2、（A）在电压一定的情况下，导体中的-------跟--------的----------成反比。3、（B）在研究电流跟电压、电阻之间关系的实验中，通过改变电路中的电压和电阻，分别得了如下两组数据实验次序R=10ΩU(V)I(A)110.1220.2330.3分析表一所列数据可以得到的结论是：在电阻一定时________________________。分析表二所列数据可以得到的结论是：_______________________________。（B）图8-1-1是研究电流与电阻关系的实验电路图。闭合开关前滑动变阻器的滑应滑至___________________。实验过程中，当电阻R由5Ω变为10Ω时，为使R两端电压保持不变，滑片应向_____________端滑动。【作业布置】（课本25页）我们已进行过“探究电阻上的电流跟两端电压的关系（1）（A）请你在下边方框画出该实验的电路图。实验次序V=3VR(Ω)I(A)150.62100.23150.32（A）①我们在探究时，采用了________法（C）图8-1-2是某实验小组在研究过程中，根据实验数据绘制的图像，其中表示电压不变时，电流随电阻变化的图像是——图其中表示电阻不变时，电流随电压变化的图像是__________（选填甲还是已）(3)(B)实验的结论是①__________________________________________②_________________________________________【总结与反思】
