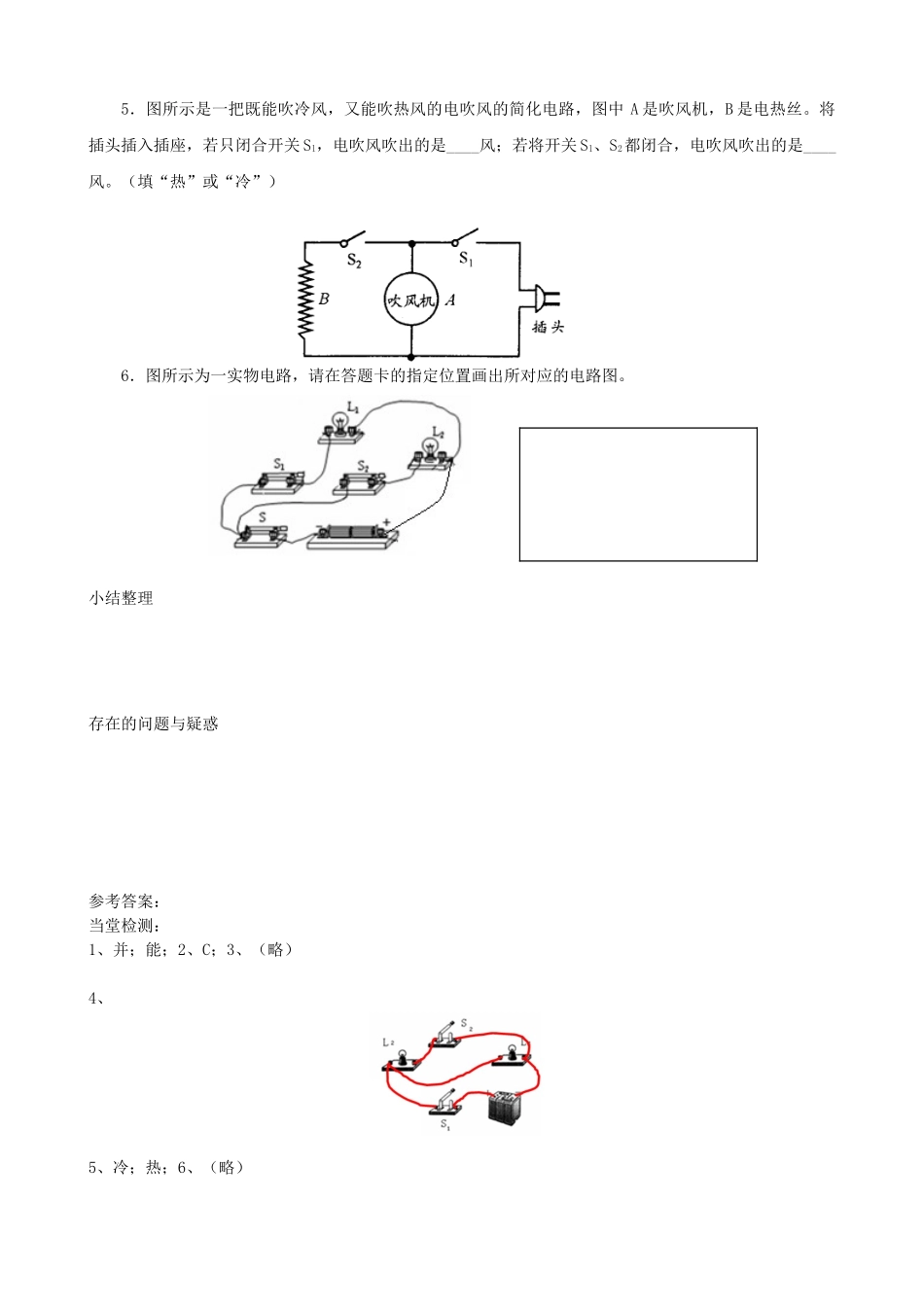

第四章第2节电路的连接学习目标1．认识串联电路和并联电路。2．能根据电路图连接简单的串、并联电路。3．会根据实物电路画出串、并联电路图。4．通过探究，用实验的方法了解串、并联电路的区别。课前学习一复习回顾1．组成电路的基本元件有、、和。其中开关的作用是。2．电路的分类有、、。其中是绝对不允许的。二、尝试学习1．电路连接的基本方式有、。2．串联电路的基本特点有。3．并联电路的基本特点有。课堂学习一、实验探究：让两只灯泡都亮起来1．用一节电池、两只灯泡、两个开关和一些导线，试着把它们连接起来，让两只灯泡都能亮起来。2．和同学交流，看有几种不同的连接方式。3．电路的连接有两种最基本的方式分别是和。（1）串联电路是。（2）并联电路是。二、串联电路的特点1．电流的路径有几条？2．开关的位置与控制作用有什么关系，提出自己的看法，并试着做一做？实验的结果是。串联电路的特点有哪些？①电流的路径只有______条，②开关能控制_______________的用电器，与开关的______无关。③某用电器开路，则其他用电器都_____________工作。三、并联电路的特点1．电流的路径有几条？2．开关的位置与控制的作用关系，提出自己的看法，并试着做一做？我的设计（二）并联电路的特点有哪些？①电流的路径至少有______条，②干路上的开关能控制___________的用电器，支路上的开关只能控制________________的用电器。③各支路上的用电器互相_____________。[及时练习1]1．我们教室里的几盏灯是怎样连接的？2．街上的路灯是怎样连接的？四、组合电路和集成电路看书P53了解组合电路和集成电路，组合电路与集成电路分别属于哪种情况？当堂检测1．在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的.它们的连接方式是______联，原因是它们_________(选填“能”或“不能”)独立工作。2．下列四个电路图中与右边实物图相对应的是（）ABCD3．在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图。4．根据图所示的电路图，用笔画线代替导线，连接实物电路(要求导线不能交叉)。5．图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。将插头插入插座，若只闭合开关Sl，电吹风吹出的是____风；若将开关Sl、S2都闭合，电吹风吹出的是____风。（填“热”或“冷”）6．图所示为一实物电路，请在答题卡的指定位置画出所对应的电路图。小结整理存在的问题与疑惑参考答案：当堂检测：1、并；能；2、C；3、（略）4、5、冷；热；6、（略）
