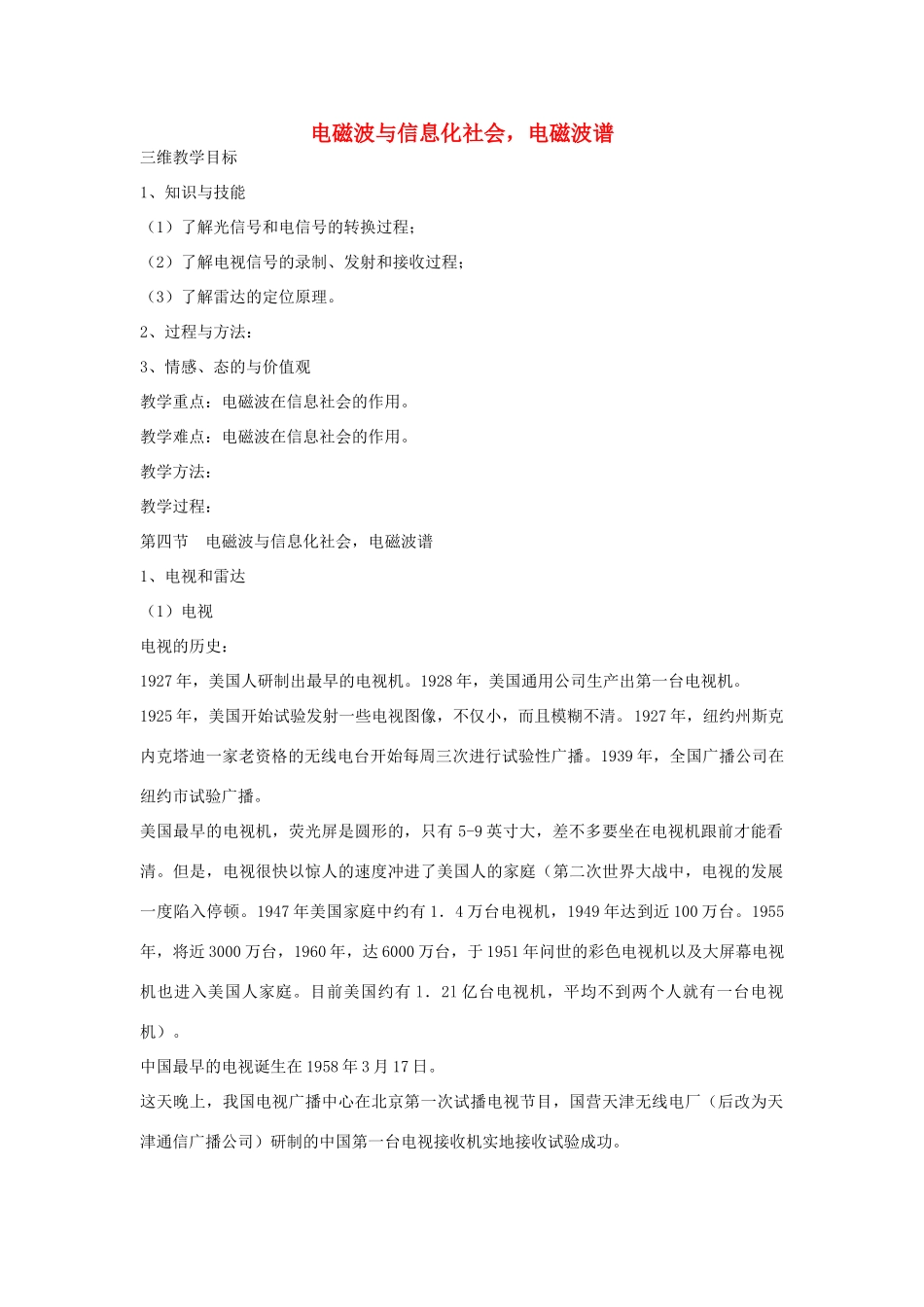

电磁波与信息化社会，电磁波谱三维教学目标1、知识与技能（1）了解光信号和电信号的转换过程；（2）了解电视信号的录制、发射和接收过程；（3）了解雷达的定位原理。2、过程与方法：3、情感、态的与价值观教学重点：电磁波在信息社会的作用。教学难点：电磁波在信息社会的作用。教学方法：教学过程：第四节电磁波与信息化社会，电磁波谱1、电视和雷达（1）电视电视的历史：1927年，美国人研制出最早的电视机。1928年，美国通用公司生产出第一台电视机。1925年，美国开始试验发射一些电视图像，不仅小，而且模糊不清。1927年，纽约州斯克内克塔迪一家老资格的无线电台开始每周三次进行试验性广播。1939年，全国广播公司在纽约市试验广播。美国最早的电视机，荧光屏是圆形的，只有5-9英寸大，差不多要坐在电视机跟前才能看清。但是，电视很快以惊人的速度冲进了美国人的家庭（第二次世界大战中，电视的发展一度陷入停顿。1947年美国家庭中约有1．4万台电视机，1949年达到近100万台。1955年，将近3000万台，1960年，达6000万台，于1951年问世的彩色电视机以及大屏幕电视机也进入美国人家庭。目前美国约有l．2l亿台电视机，平均不到两个人就有一台电视机）。中国最早的电视诞生在1958年3月17日。这天晚上，我国电视广播中心在北京第一次试播电视节目，国营天津无线电厂（后改为天津通信广播公司）研制的中国第一台电视接收机实地接收试验成功。这台被誉为“华夏第一屏”的北京牌820型35cm电子管黑白电视机，如今摆在天津通信广播公司的产品陈列室里。我国在1958年以前还没有电视广播，国内不能生产电视机。1957年4月，第二机械工业部第十局把研制电视接收机的任务交给国营天津无线电厂，厂领导立即组织试制小组，黄仕机同志主持设计。当年，试制组多数成员只有20岁上下，他们对电视这门综合电、磁、声、光的新技术极其生疏，没有见过电视机，参考资料也很少，通过对资料、国外样机、样件的研究，他们根据当时国内元器件生产能力和工艺加工水平，制定了“电视接收和调频接收两用、通道和扫描分开供电、采用国产电子管器件”的电视机设计方案。我国第一台电视机的试制成功，填补了我国电视机生产的空白，是我国电视机生产史的起点，今天我国已成为世界电视机生产大国。电视的录制电视在电视发射端，由摄像管（图18-14）摄取景物并将景物反射的光转换为电信号。摄像镜头把被摄景物的像投射在摄像管的屏上，电子枪发出的电子束对屏上的图像进行扫描。扫描的路线如图所示，从a开始，逐行进行，直到b。电子束把一幅图像按照各点的明暗情况，逐点变为强弱不同的信号电流。天线则把带有图像信号的电磁波发射出去。扫描行数：普通清晰度电视（LDTV——LowDefinitionTelevision的简称）200-300线，标准清晰度电视（SDTV）500-600线，高清晰度电视（HDTV）1000线以上。信号的调制与发射调制过程见图18-17甲图。请注意，摄象机无法在屏幕上显现声音信号，因此，这里还有一个同步录音后，将声波（机械波）转换成点信号的过程。最后，图象（电）信息和声音（电）信息都要同时调制在高频载波中去。摄像机在一秒内传送25张画面，这些画面都要通过发射设备发射出去。电视接收机也以相同的速率在荧光屏上显现这些画面。由于画面更换迅速，眼睛又有视觉暂留现象，所以我们感觉到的是连续的活动景像。⑷电视信号的接收在电视接收端，天线收到电磁波后产生感应电流，经过调谐、解调等处理，将得到的图像信号送到显像管（图18-16），还原成景物的像。显像管里的电子枪发射的电子束也在荧光屏上扫描，扫描的方式和步调与摄像管的扫描同步。同时，显像管电子枪发射电子束的强弱受图像信号的控制，这样在荧光屏上便出现了与摄像屏上相同的像。电视机天线接收到的电磁波除了载有图像信号外，还有伴音信号。伴音信号经解调取出后送到扬声器。电视技术还广泛应用在工业、交通、文化教育、国防和科学研究等各个方面。现代化的办公室常常用到传真机。电视传递的是活动的图像，而传真传递的是静止的图像如图表、书信、照片等。传真的原理和电视相似，也是把图像逐点变成电信号，然后通过电话线或其他途经传送出去。介绍...
