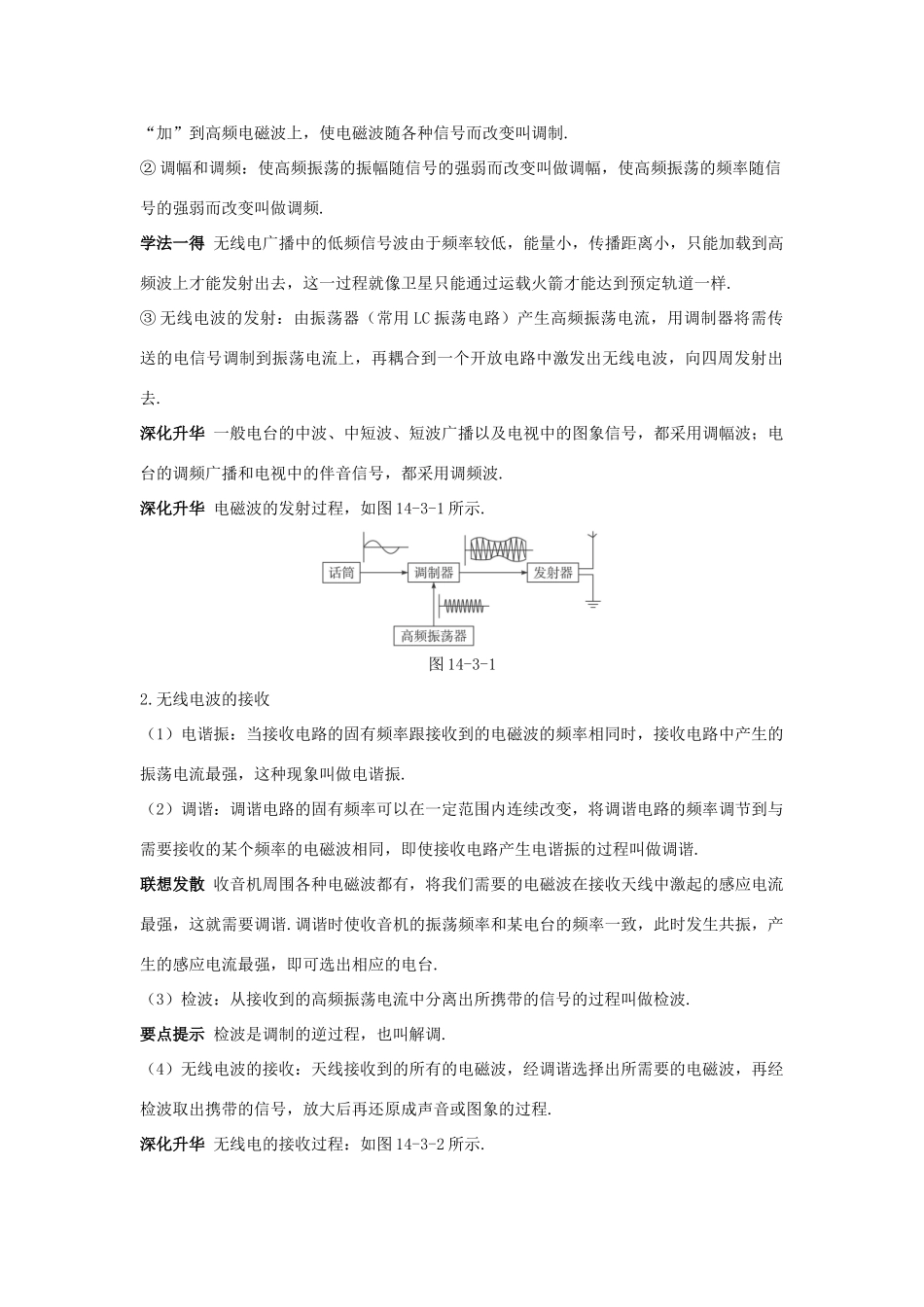

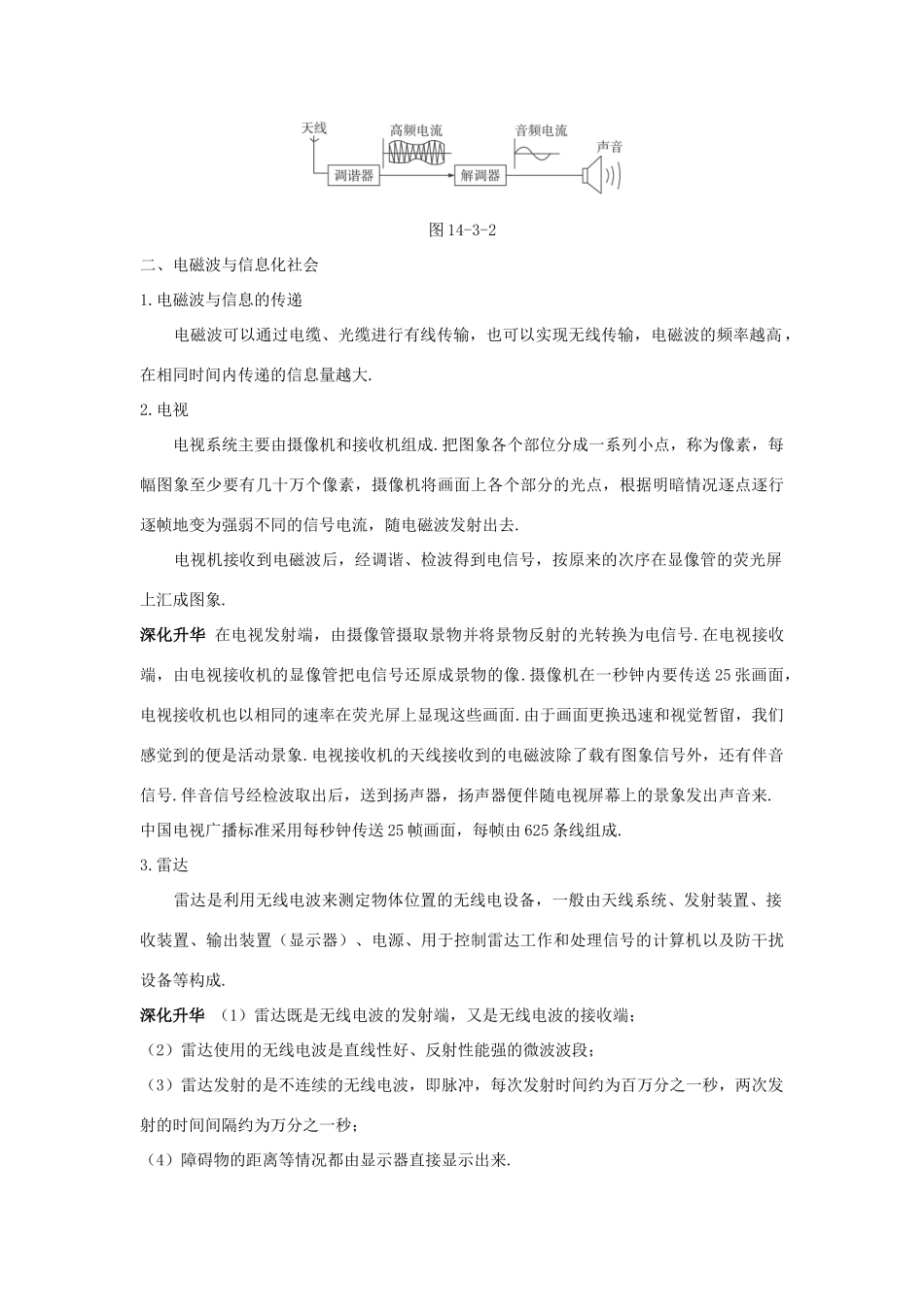

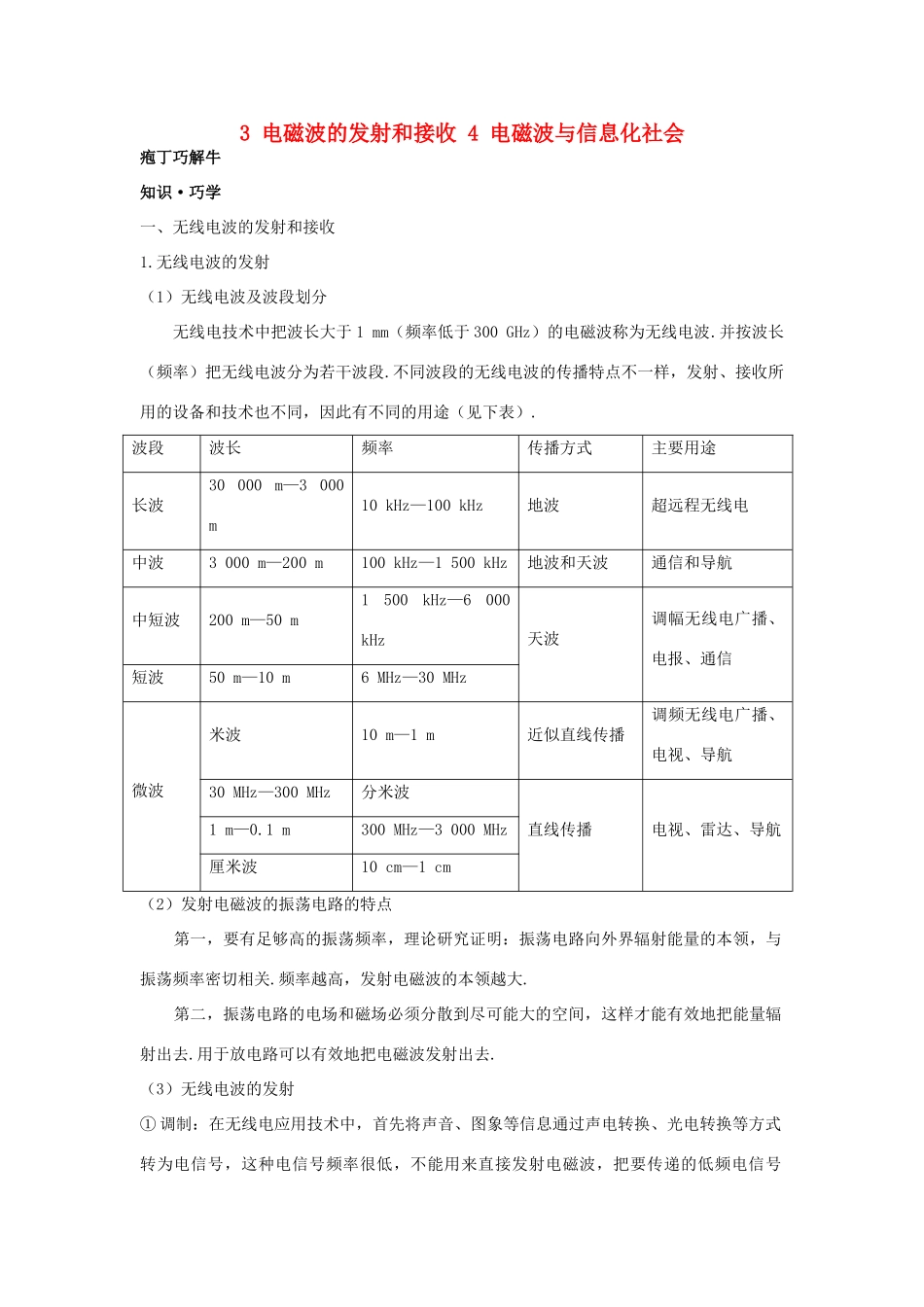

3电磁波的发射和接收4电磁波与信息化社会疱丁巧解牛知识·巧学一、无线电波的发射和接收1.无线电波的发射（1）无线电波及波段划分无线电技术中把波长大于1mm（频率低于300GHz）的电磁波称为无线电波.并按波长（频率）把无线电波分为若干波段.不同波段的无线电波的传播特点不一样，发射、接收所用的设备和技术也不同，因此有不同的用途（见下表）.波段波长频率传播方式主要用途长波30000m—3000m10kHz—100kHz地波超远程无线电中波3000m—200m100kHz—1500kHz地波和天波通信和导航中短波200m—50m1500kHz—6000kHz天波调幅无线电广播、电报、通信短波50m—10m6MHz—30MHz微波米波10m—1m近似直线传播调频无线电广播、电视、导航30MHz—300MHz分米波直线传播电视、雷达、导航1m—0.1m300MHz—3000MHz厘米波10cm—1cm（2）发射电磁波的振荡电路的特点第一，要有足够高的振荡频率，理论研究证明：振荡电路向外界辐射能量的本领，与振荡频率密切相关.频率越高，发射电磁波的本领越大.第二，振荡电路的电场和磁场必须分散到尽可能大的空间，这样才能有效地把能量辐射出去.用于放电路可以有效地把电磁波发射出去.（3）无线电波的发射①调制：在无线电应用技术中，首先将声音、图象等信息通过声电转换、光电转换等方式转为电信号，这种电信号频率很低，不能用来直接发射电磁波，把要传递的低频电信号“加”到高频电磁波上，使电磁波随各种信号而改变叫调制.②调幅和调频：使高频振荡的振幅随信号的强弱而改变叫做调幅，使高频振荡的频率随信号的强弱而改变叫做调频.学法一得无线电广播中的低频信号波由于频率较低，能量小，传播距离小，只能加载到高频波上才能发射出去，这一过程就像卫星只能通过运载火箭才能达到预定轨道一样.③无线电波的发射：由振荡器（常用LC振荡电路）产生高频振荡电流，用调制器将需传送的电信号调制到振荡电流上，再耦合到一个开放电路中激发出无线电波，向四周发射出去.深化升华一般电台的中波、中短波、短波广播以及电视中的图象信号，都采用调幅波；电台的调频广播和电视中的伴音信号，都采用调频波.深化升华电磁波的发射过程，如图14-3-1所示.图14-3-12.无线电波的接收（1）电谐振：当接收电路的固有频率跟接收到的电磁波的频率相同时，接收电路中产生的振荡电流最强，这种现象叫做电谐振.（2）调谐：调谐电路的固有频率可以在一定范围内连续改变，将调谐电路的频率调节到与需要接收的某个频率的电磁波相同，即使接收电路产生电谐振的过程叫做调谐.联想发散收音机周围各种电磁波都有，将我们需要的电磁波在接收天线中激起的感应电流最强，这就需要调谐.调谐时使收音机的振荡频率和某电台的频率一致，此时发生共振，产生的感应电流最强，即可选出相应的电台.（3）检波：从接收到的高频振荡电流中分离出所携带的信号的过程叫做检波.要点提示检波是调制的逆过程，也叫解调.（4）无线电波的接收：天线接收到的所有的电磁波，经调谐选择出所需要的电磁波，再经检波取出携带的信号，放大后再还原成声音或图象的过程.深化升华无线电的接收过程：如图14-3-2所示.图14-3-2二、电磁波与信息化社会1.电磁波与信息的传递电磁波可以通过电缆、光缆进行有线传输，也可以实现无线传输，电磁波的频率越高，在相同时间内传递的信息量越大.2.电视电视系统主要由摄像机和接收机组成.把图象各个部位分成一系列小点，称为像素，每幅图象至少要有几十万个像素，摄像机将画面上各个部分的光点，根据明暗情况逐点逐行逐帧地变为强弱不同的信号电流，随电磁波发射出去.电视机接收到电磁波后，经调谐、检波得到电信号，按原来的次序在显像管的荧光屏上汇成图象.深化升华在电视发射端，由摄像管摄取景物并将景物反射的光转换为电信号.在电视接收端，由电视接收机的显像管把电信号还原成景物的像.摄像机在一秒钟内要传送25张画面，电视接收机也以相同的速率在荧光屏上显现这些画面.由于画面更换迅速和视觉暂留，我们感觉到的便是活动景象.电视接收机的天线接收到的电磁波除了载有图象信号外，还有伴音信号.伴音信号经检波取出后，送到扬声器，扬声器便伴随电视屏幕上的景象发出声音来.中国...
