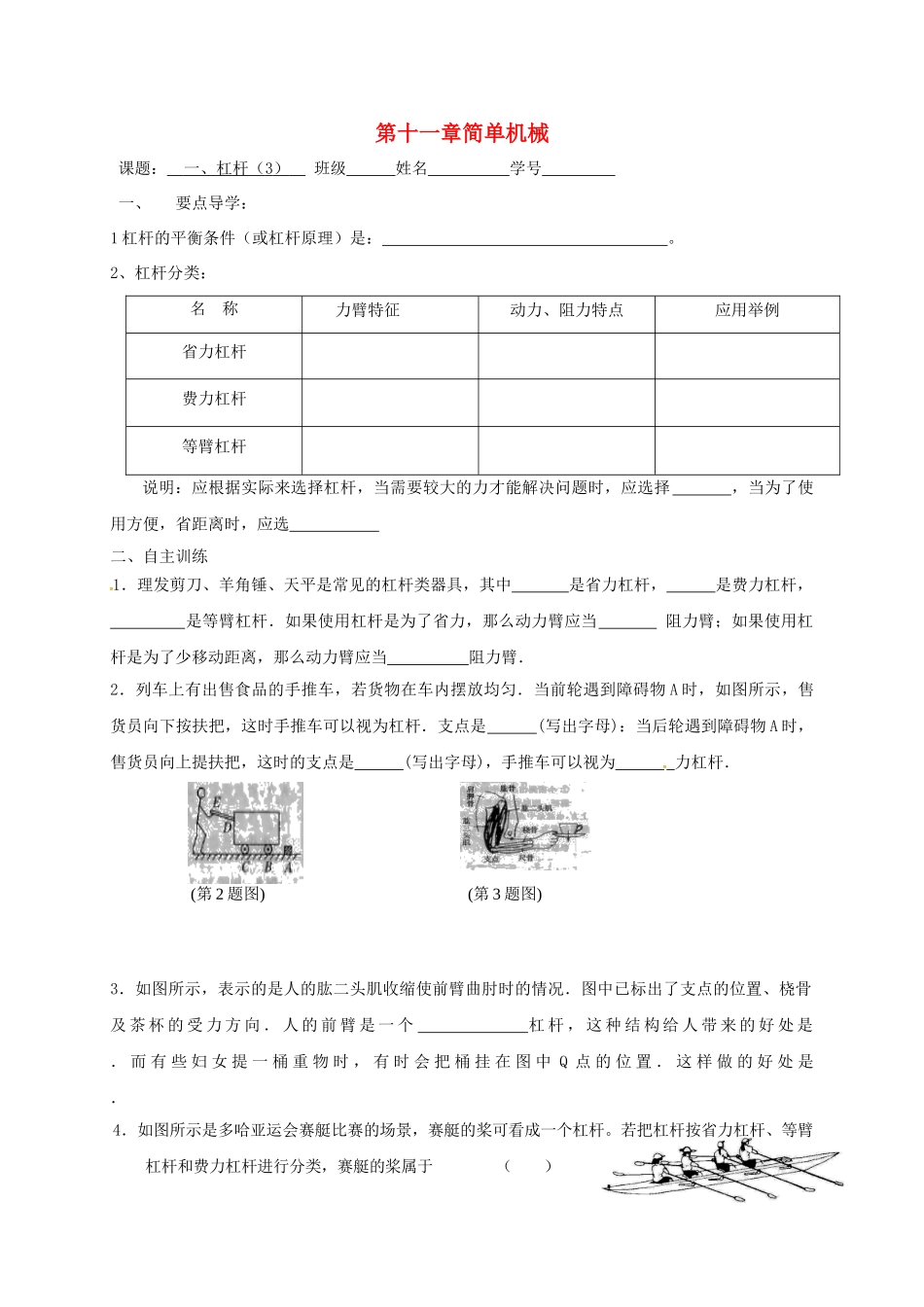

第十一章简单机械课题：一、杠杆（3）班级姓名学号一、要点导学：1杠杆的平衡条件（或杠杆原理）是：。2、杠杆分类：名称力臂特征动力、阻力特点应用举例省力杠杆费力杠杆等臂杠杆说明：应根据实际来选择杠杆，当需要较大的力才能解决问题时，应选择，当为了使用方便，省距离时，应选二、自主训练1．理发剪刀、羊角锤、天平是常见的杠杆类器具，其中是省力杠杆，是费力杠杆，是等臂杠杆．如果使用杠杆是为了省力，那么动力臂应当阻力臂；如果使用杠杆是为了少移动距离，那么动力臂应当阻力臂．2．列车上有出售食品的手推车，若货物在车内摆放均匀．当前轮遇到障碍物A时，如图所示，售货员向下按扶把，这时手推车可以视为杠杆．支点是(写出字母)：当后轮遇到障碍物A时，售货员向上提扶把，这时的支点是(写出字母)，手推车可以视为力杠杆．3．如图所示，表示的是人的肱二头肌收缩使前臂曲肘时的情况．图中已标出了支点的位置、桡骨及茶杯的受力方向．人的前臂是一个杠杆，这种结构给人带来的好处是．而有些妇女提一桶重物时，有时会把桶挂在图中Q点的位置．这样做的好处是．4．如图所示是多哈亚运会赛艇比赛的场景，赛艇的桨可看成一个杠杆。若把杠杆按省力杠杆、等臂杠杆和费力杠杆进行分类，赛艇的桨属于（）(第2题图)(第3题图)A.省力杠杆B.费力杠杆C.等臂杠杆D.无法确定5．如图所示的都属于杠杆，其中属于费力杠杆的是（）()6.如图所示是日常生活中所使用的机械或工具，其中属于费力杠杆的是（）7．园艺师傅使用的剪刀修剪树枝时，常把树枝尽量往剪刀轴O点靠近，这样做的目的是为()A．增大阻力臂，减小动力移动的距离B．减小动力臂，减小动力移动的距离C．增大动力臂，省力D．减小阻力臂，省力8.如图所示，B端悬挂一重为G的重物，不计杠杆自重，在A点施加动力F使杠杆保持水平平衡，则下列说法正确的是（）A.因为OA大于OB，所以F小于G；B.F的大小可能大于G；C.因为B点受到的拉力是向下的，所以F的方向一定向上；D.当杠杆平衡时，一定满足G×OB=F×OA。9．如图所示的轻质杠杆OA上悬挂着一重物G，O为支点，在A端用力使杠杆平衡．下列叙述正确的是()A．此杠杆一定是省力杠杆B．此杠杆可能是省力杠杆，也可能是费力杠杆C．沿竖直向上方向用力最小D．沿杠杆OA方向用力也可以使杠杆平衡(第4题图)(第7题图)(第9题图)(第8题图)(第5题图)(第6题图)10.用杠杆去撬动一块石头，如果杠杆的动力臂长2m，阻力臂长40cm，那么只要用N的力就能撬起重500N的一块石头。11.撬棒在撬道钉时，动力臂是阻力臂的15倍，当撬道钉时用力20N恰能将道钉撬起，则道钉受到的阻力为N。（不计道钉自身的重力）12．如图所示，O为杠杆AC的支点，在B处挂一重100N的小球，AO=OB=BC，为使杠杆在水平位置平衡，画出施加在杠杆上最小的动力F1的力臂L1，求出F1的大小并标出力的方向．(杆AC的重不计)(第12题图)13．有一圆柱形油桶如图所示，质量为50kg，底面半径20cm，高为30cm，若在A点施加一个最小的力F将油桶推倒，请你求出这个力F的大小并且画出力F的示意图．（g=10N/Kg）(第13题图)一、杠杆（3）一、要点导学1、F1L1＝F2L22、L1﹥L2F1﹤F2撬棒羊角锤L1﹤L2F1﹥F2筷子钓鱼杆L1＝L2F1＝F2天平说明：省力杠杆费力杠杆二、自主训练1、羊角锤理发剪刀天平大于小于2、CB省力3、费力省距离省力4、B5、D6、B7、D8、B9、B10、10011、30012、图略F1＝50N13、F＝200N
