九年级物理 伏安法专题复习学案 人教新课标版VIP免费

九年级物理 伏安法专题复习学案 人教新课标版_第1页
1/6

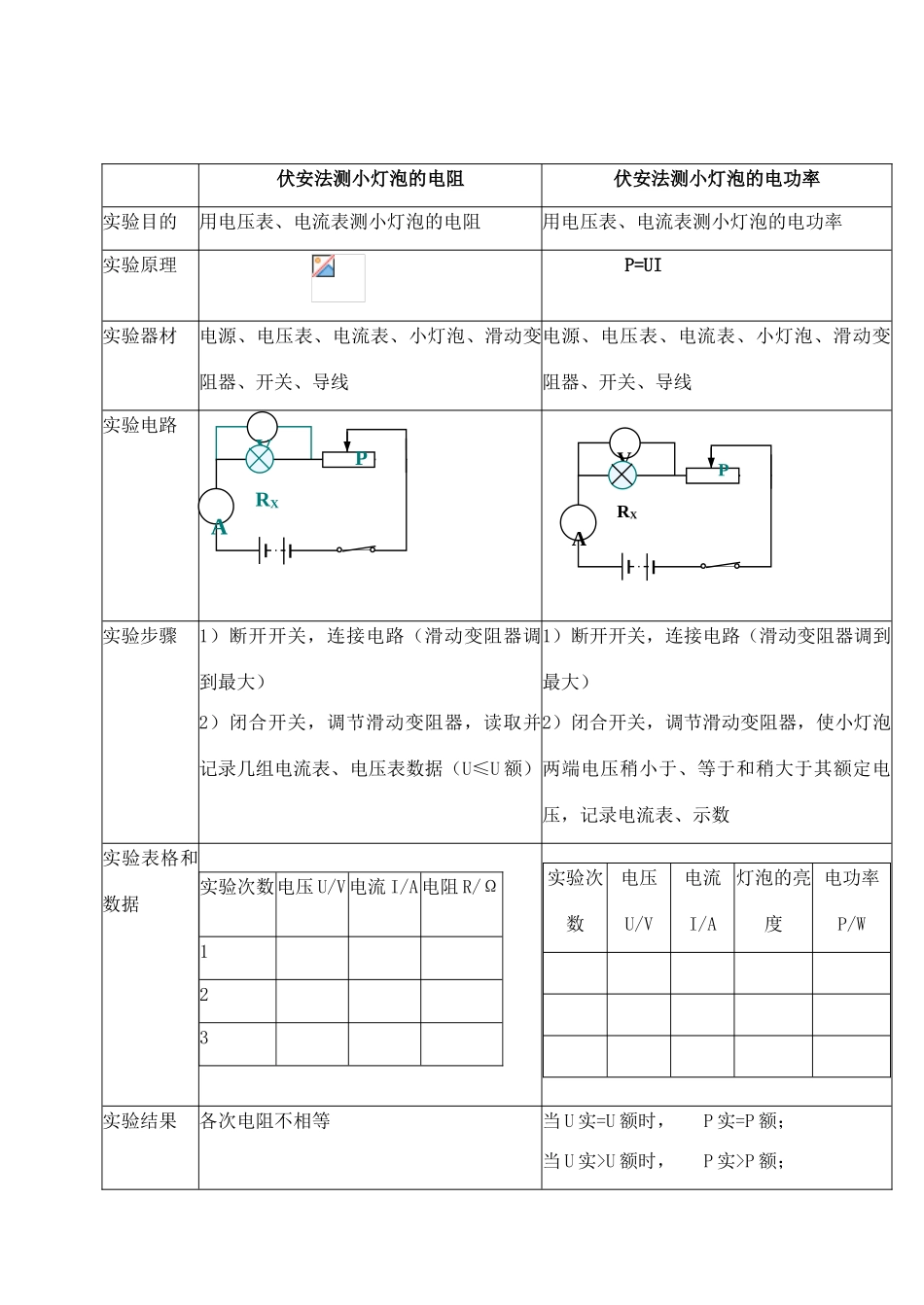

九年级物理 伏安法专题复习学案 人教新课标版_第2页
2/6

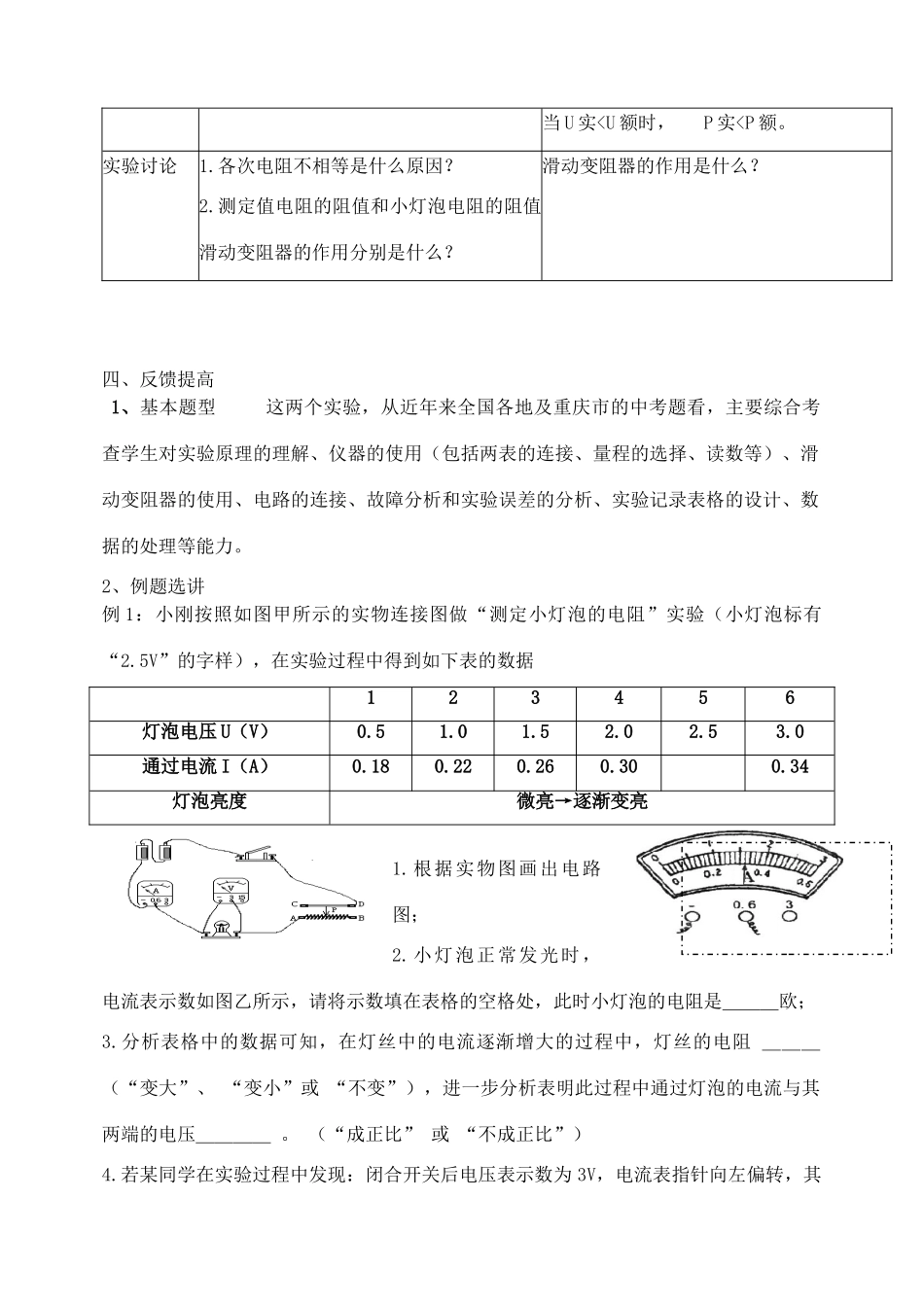

九年级物理 伏安法专题复习学案 人教新课标版_第3页
3/6
伏安法专题复习学案(第一课时)一、自主预习(如图)1、基本操作:(1)连接电路过程中,开关应该断开;(2)在闭合开关以前,滑动变阻器的滑片应该滑到连入电路最大阻值(右)端。2、电压表、电流表:(1)指针向左反向偏转,原因是:正负接线柱接反了纠错:交换接线柱;(2)指针向右超过最大的示数,原因是:所接量程偏小纠错:改接大量程;(3)读数时,量程易看错,一定要注意所选的量程,相应的分度值。3、滑动变阻器:(1)移动滑片时,两电表的示数不变,并且示数都较大,原因是:;(2)若移动滑片时,两电表的示数不变,并且示数都很小,原因是:;(3)滑动变阻器的正确接法:应该采用的接法。(4)若移动滑片时,两电表的示数都同时增大或减小,则电压表接在两端;若移动滑片时,两电表的示数变化相反(电流表示数变小同时电压表示数变大),则电压表接在两端。4、小灯泡不亮:(1)检查电路连接完好,闭合开关,小灯泡不发光,电流表也无示数,但电压表的示数接近电源的电压,可能的故障是:。(2)检查电路连接完好,闭合开关,小灯泡不发光,两电表都无示数,可能的故障是:。(3)检查电路连接完好,闭合开关,小灯泡不发光,电流表有示数,但电压表的示数为零,可能的故障是:。5、小灯泡发光,但其中一个电表的读数为零:(1)小灯泡发光,电流表有示数,但电压表的读数为零,故障是:。(2)小灯泡发光,电压表有示数,但电流表的读数为零,故障是:。二、合作探究三、呈现评价各小组代表总结发言PVRXA伏安法测小灯泡的电阻伏安法测小灯泡的电功率实验目的用电压表、电流表测小灯泡的电阻用电压表、电流表测小灯泡的电功率实验原理P=UI实验器材电源、电压表、电流表、小灯泡、滑动变阻器、开关、导线电源、电压表、电流表、小灯泡、滑动变阻器、开关、导线实验电路实验步骤1)断开开关,连接电路(滑动变阻器调到最大)2)闭合开关,调节滑动变阻器,读取并记录几组电流表、电压表数据(U≤U额)1)断开开关,连接电路(滑动变阻器调到最大)2)闭合开关,调节滑动变阻器,使小灯泡两端电压稍小于、等于和稍大于其额定电压,记录电流表、示数实验表格和数据实验次数电压U/V电流I/A电阻R/Ω123实验次数电压U/V电流I/A灯泡的亮度电功率P/W实验结果各次电阻不相等当U实=U额时,P实=P额;当U实>U额时,P实>P额;PVRXAPVRXA当U实

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

九年级物理 伏安法专题复习学案 人教新课标版
